Нагрівач

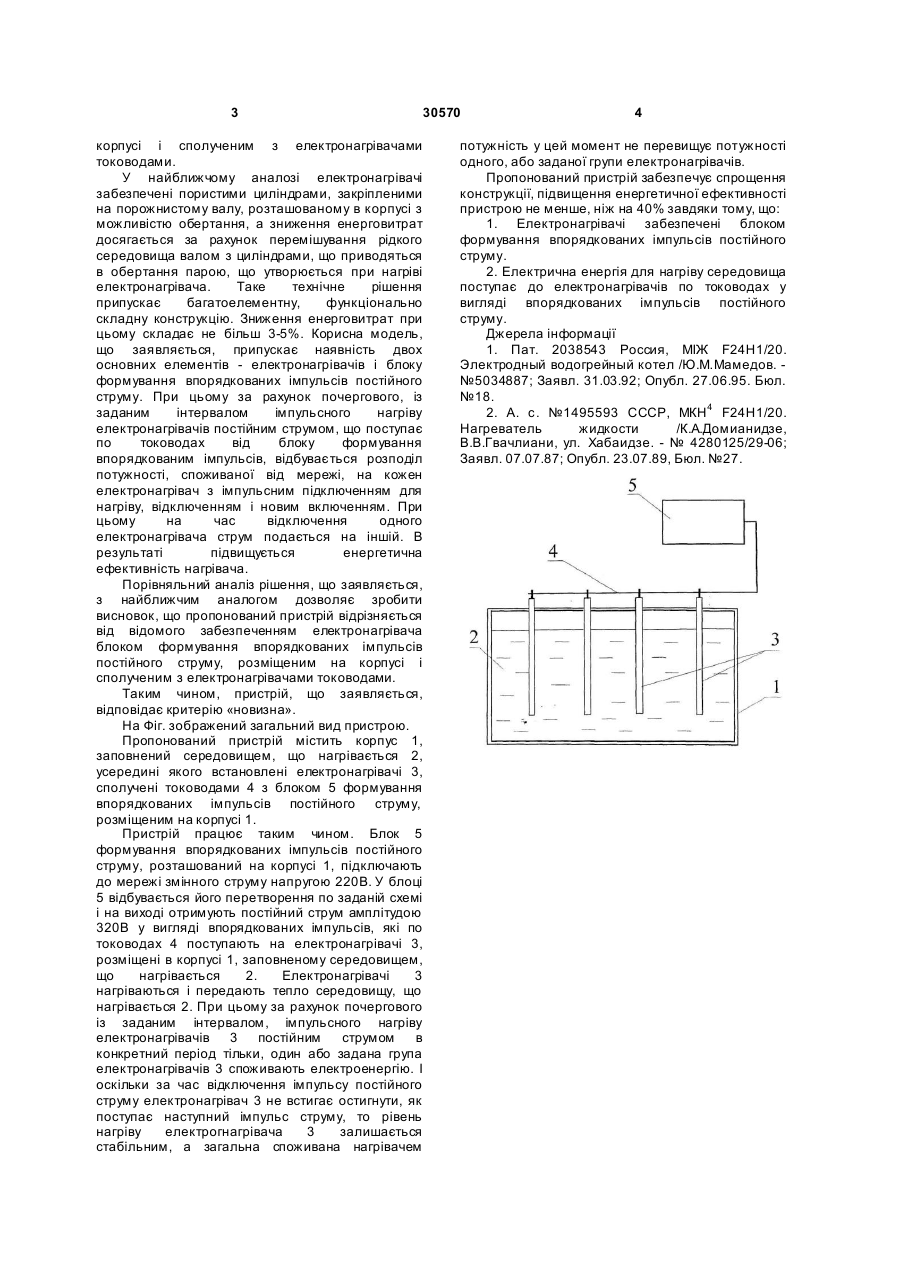

Нагрівач, що містить корпус, заповнений середовищем, що нагрівається, і електронагрівачі, розташовані в корпусі, який відрізняється тим, що електронагрівачі оснащені блоком формування впорядкованих імпульсів постійного струму, розміщеним на корпусі і сполученим з електронагрівачами струмоводами. (19) (21) u200800337 (22) 10.01.2008 (24) 25.02.2008 (72) КАЛАПКІН СЕРГІЙ АКІМОВИЧ, U A (73) КАЛАПКІН СЕРГІЙ АКІМОВИЧ, U A (56) 3 30570 корпусі і сполученим з електронагрівачами тоководами. У найближчому аналозі електронагрівачі забезпечені пористими циліндрами, закріпленими на порожнистому валу, розташованому в корпусі з можливістю обертання, а зниження енерговитрат досягається за рахунок перемішування рідкого середовища валом з циліндрами, що приводяться в обертання парою, що утворюється при нагріві електронагрівача. Таке технічне рішення припускає багатоелементну, функціонально складну конструкцію. Зниження енерговитрат при цьому складає не більш 3-5%. Корисна модель, що заявляється, припускає наявність двох основних елементів - електронагрівачів і блоку формування впорядкованих імпульсів постійного струму. При цьому за рахунок почергового, із заданим інтервалом імпульсного нагріву електронагрівачів постійним струмом, що поступає по тоководах від блоку формування впорядкованим імпульсів, відбувається розподіл потужності, споживаної від мережі, на кожен електронагрівач з імпульсним підключенням для нагріву, відключенням і новим включенням. При цьому на час відключення одного електронагрівача струм подається на іншій. В результаті підвищується енергетична ефективність нагрівача. Порівняльний аналіз рішення, що заявляється, з найближчим аналогом дозволяє зробити висновок, що пропонований пристрій відрізняється від відомого забезпеченням електронагрівача блоком формування впорядкованих імпульсів постійного струму, розміщеним на корпусі і сполученим з електронагрівачами тоководами. Таким чином, пристрій, що заявляється, відповідає критерію «новизна». На Фіг. зображений загальний вид пристрою. Пропонований пристрій містить корпус 1, заповнений середовищем, що нагрівається 2, усередині якого встановлені електронагрівачі 3, сполучені тоководами 4 з блоком 5 формування впорядкованих імпульсів постійного струму, розміщеним на корпусі 1. Пристрій працює таким чином. Блок 5 формування впорядкованих імпульсів постійного струму, розташований на корпусі 1, підключають до мережі змінного струму напругою 220В. У блоці 5 відбувається його перетворення по заданій схемі і на виході отримують постійний струм амплітудою 320В у вигляді впорядкованих імпульсів, які по тоководах 4 поступають на електронагрівачі 3, розміщені в корпусі 1, заповненому середовищем, що нагрівається 2. Електронагрівачі 3 нагріваються і передають тепло середовищу, що нагрівається 2. При цьому за рахунок почергового із заданим інтервалом, імпульсного нагріву електронагрівачів 3 постійним струмом в конкретний період тільки, один або задана група електронагрівачів 3 споживають електроенергію. І оскільки за час відключення імпульсу постійного струму електронагрівач 3 не встигає остигнути, як поступає наступний імпульс струму, то рівень нагріву електрогнагрівача 3 залишається стабільним, а загальна споживана нагрівачем 4 потужність у цей момент не перевищує потужності одного, або заданої групи електронагрівачів. Пропонований пристрій забезпечує спрощення конструкції, підвищення енергетичної ефективності пристрою не менше, ніж на 40% завдяки тому, що: 1. Електронагрівачі забезпечені блоком формування впорядкованих імпульсів постійного струму. 2. Електрична енергія для нагріву середовища поступає до електронагрівачів по тоководах у вигляді впорядкованих імпульсів постійного струму. Джерела інформації 1. Пат. 2038543 Россия, МІЖ F24H1/20. Электродный водогрейный котел /Ю.М.Мамедов. №5034887; Заявл. 31.03.92; Опубл. 27.06.95. Бюл. №18. 2. А. с. №1495593 СССР, МКН4 F24H1/20. Нагреватель жидкости /К.А.Домианидзе, В.В.Гвачлиани, ул. Хабаидзе. - № 4280125/29-06; Заявл. 07.07.87; Опубл. 23.07.89, Бюл. №27.
