Віброізолююча опора металорізального верстата

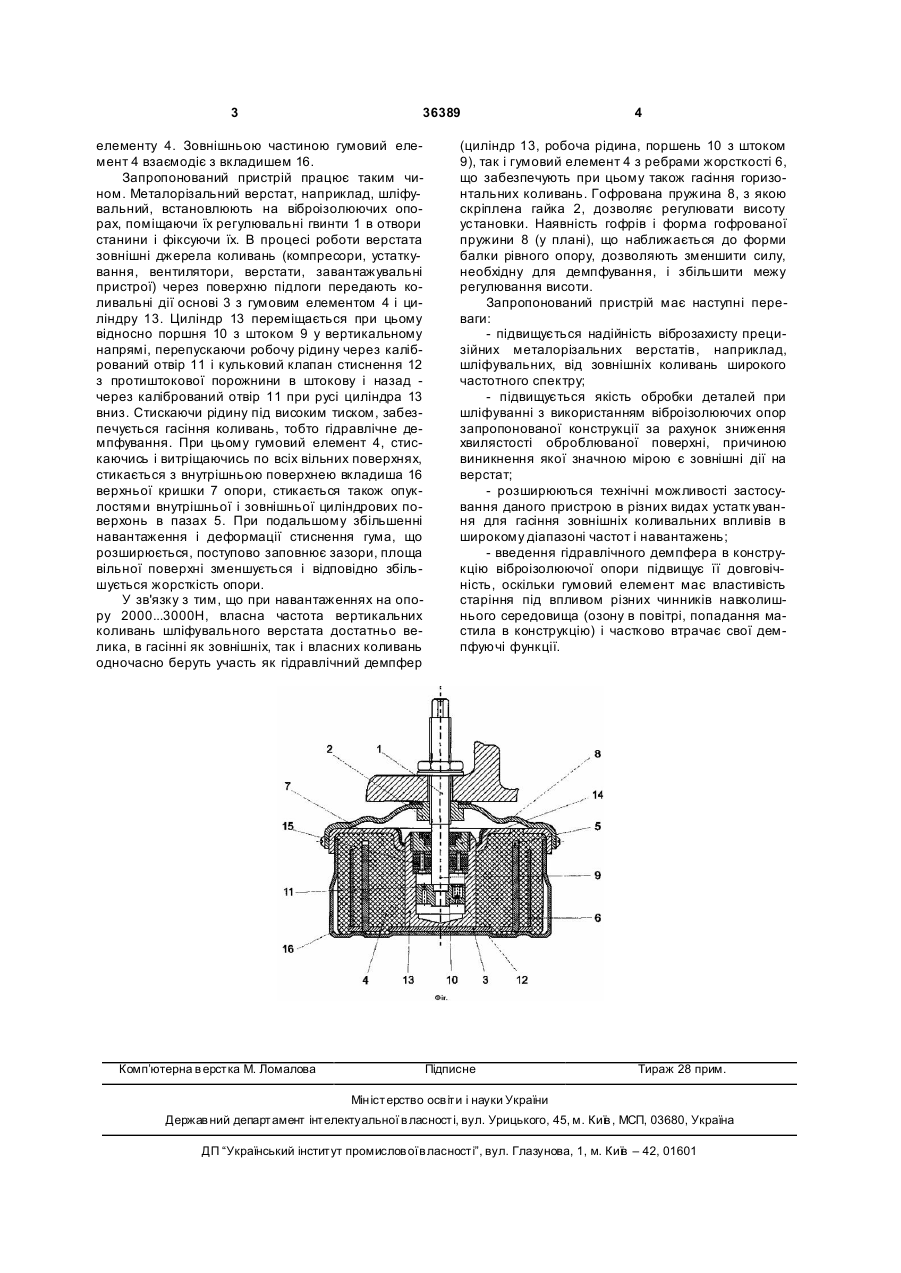

Віброізолююча опора металорізального верстата, що містить регулювальний гвинт з гайкою, 3 36389 елементу 4. Зовнішньою частиною гумовий елемент 4 взаємодіє з вкладишем 16. Запропонований пристрій працює таким чином. Металорізальний верстат, наприклад, шліфувальний, встановлюють на віброізолюючих опорах, поміщаючи їх регулювальні гвинти 1 в отвори станини і фіксуючи їх. В процесі роботи верстата зовнішні джерела коливань (компресори, устаткування, вентилятори, верстати, завантажувальні пристрої) через поверхню підлоги передають коливальні дії основі 3 з гумовим елементом 4 і циліндру 13. Циліндр 13 переміщається при цьому відносно поршня 10 з штоком 9 у вертикальному напрямі, перепускаючи робочу рідину через калібрований отвір 11 і кульковий клапан стиснення 12 з протиштокової порожнини в штокову і назад через калібрований отвір 11 при русі циліндра 13 вниз. Стискаючи рідину під високим тиском, забезпечується гасіння коливань, тобто гідравлічне демпфування. При цьому гумовий елемент 4, стискаючись і витріщаючись по всіх вільних поверхнях, стикається з внутрішньою поверхнею вкладиша 16 верхньої кришки 7 опори, стикається також опуклостями внутрішньої і зовнішньої циліндрових поверхонь в пазах 5. При подальшому збільшенні навантаження і деформації стиснення гума, що розширюється, поступово заповнює зазори, площа вільної поверхні зменшується і відповідно збільшується жорсткість опори. У зв'язку з тим, що при навантаженнях на опору 2000...3000Н, власна частота вертикальних коливань шліфувального верстата достатньо велика, в гасінні як зовнішніх, так і власних коливань одночасно беруть участь як гідравлічний демпфер Комп’ютерна в ерстка М. Ломалова 4 (циліндр 13, робоча рідина, поршень 10 з штоком 9), так і гумовий елемент 4 з ребрами жорсткості 6, що забезпечують при цьому також гасіння горизонтальних коливань. Гофрована пружина 8, з якою скріплена гайка 2, дозволяє регулювати висоту установки. Наявність гофрів і форма гофрованої пружини 8 (у плані), що наближається до форми балки рівного опору, дозволяють зменшити силу, необхідну для демпфування, і збільшити межу регулювання висоти. Запропонований пристрій має наступні переваги: - підвищується надійність віброзахисту прецизійних металорізальних верстатів, наприклад, шліфувальних, від зовнішніх коливань широкого частотного спектру; - підвищується якість обробки деталей при шліфуванні з використанням віброізолюючих опор запропонованої конструкції за рахунок зниження хвилястості оброблюваної поверхні, причиною виникнення якої значною мірою є зовнішні дії на верстат; - розширюються технічні можливості застосування даного пристрою в різних видах устатк ування для гасіння зовнішніх коливальних впливів в широкому діапазоні частот і навантажень; - введення гідравлічного демпфера в конструкцію віброізолюючої опори підвищує її довговічність, оскільки гумовий елемент має властивість старіння під впливом різних чинників навколишнього середовища (озону в повітрі, попадання мастила в конструкцію) і частково втрачає свої демпфуючі функції. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
