Установка для підготовки газу до транспорту методом низькотемпературної сепарації

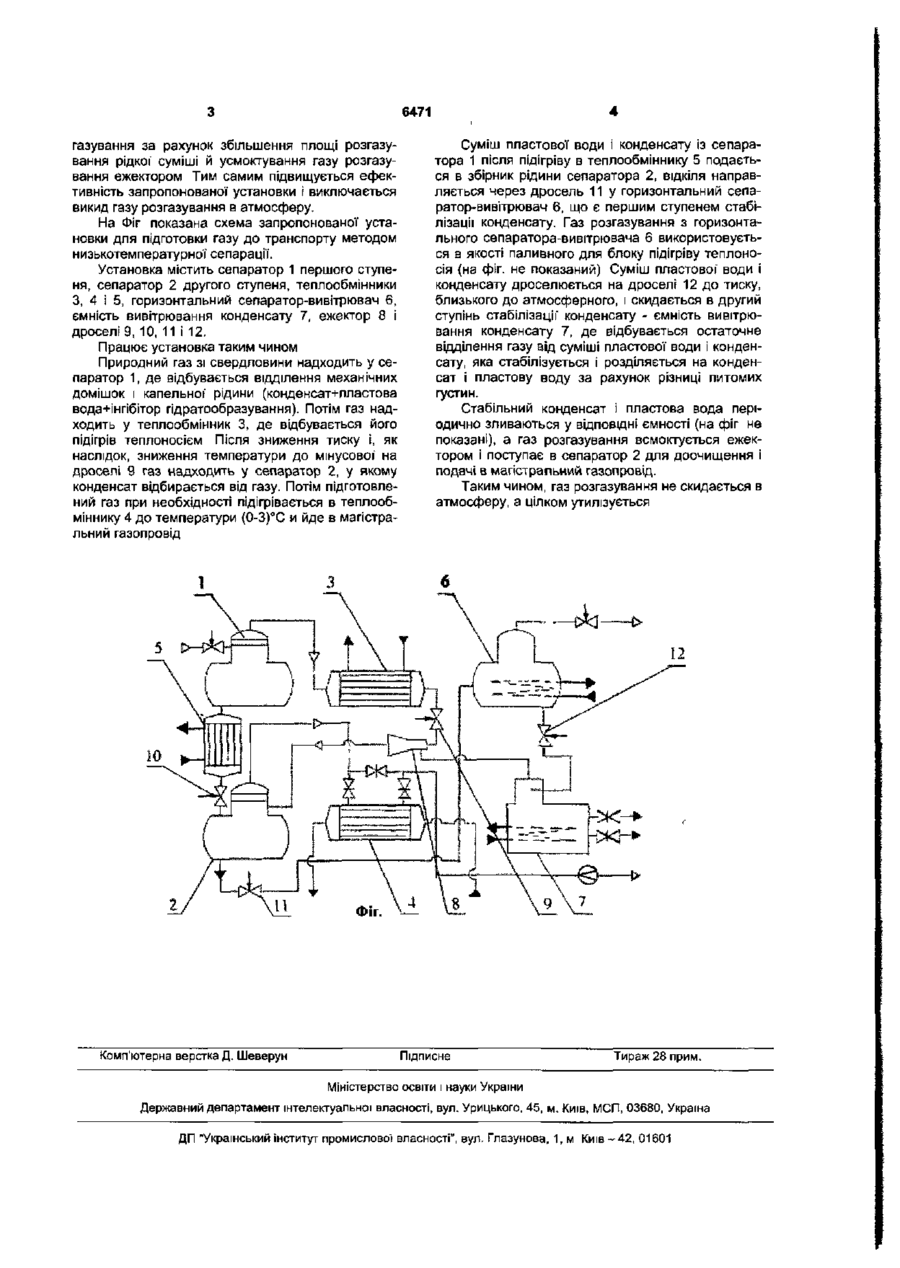

Установка для підготовки газу до транспорту методом низькотемпературної сепарації, що міс тить сепаратори першого і другого ступеня, теплообмінники, дроселі, ежектор і установку стабілізації конденсату, яка відрізняється тим, що установка стабілізації конденсату складається з горизонтального сепаратора-вивітрювача і ємності вивітрювання конденсату, а ежектор установлений на виході газу розгазування з ємності вивітрювання конденсату і з'єднаний із сепаратором другого ступеня. Корисна модель відноситься до промислових установок для підготовки газу до транспорту шляхом відділення з нього води і вугл є водородного конденсату методом низькотемпературної сепарації і може бути використана в газовій промисловості, зокрема, на малогабаритних установках для підготовки газу малодебітних родовищ і окремих свердловин Відома установка для підготовки газу до транспорту методом низькотемпературної' сепарації [див. патент України на винахід №24328А, МПК F25B3/06, F25B3/08], що складається із сепараторів першого і другого ступеня, теплообмінників, дроселів, установки стабілізації' конденсату і блоку підігріву теплоносія Відома установка має недостатню ефективність процесу обробки газу через скидання газу розгазування з установки стабілізації конденсату в атмосферу Найбільш близькою до пропонованого технічного рішення є установка для підготовки газу до транспорту методом низькотемпературної сепарації [див. И.Т. Балыбердина «Физические методы переработки и использование газа», М., Недра, 1988, стор 153-154, мал.49], що містить сепаратори першого і другого ступеня, теплообмінники, дроселі, ежектор і установку стабілізації конденсату Сирий газ надходить на перший ступінь сепарації, потім дроселюється і надходить у низькотемпературний сепаратор, відкіля подається в магістральний газопровід. Вивітрений конденсат над ходить на стабілізацію в установку стабілізації конденсату, де відбувається остаточне вивітрювання газу Дана установка не забезпечує екологічну чистоту процесу, тому що навколишнє середовище забруднюється газом розгазування, який скидається в атмосферу з установки стабілізації конденсату. В основу технічного рішення поставлена задача удосконалення установки для підготовки газу до транспорту методом низькотемпературної сепарації шляхом більш повної утилізації газу розгазування підвищити ефективність установки і запобігти забрудненню навколишнього середовища. Поставлена задача вирішується за рахунок того, що у відомій установці для підготовки газу до транспорту методом низькотемпературної сепарації, що містить сепаратори першого і другого ступеня, теплообмінники, дроселі, ежектор і установку стабілізації конденсату, остання складається з горизонтального сепаратора-вивітрювача і ємності вивітрювання конденсату, а ежектор установлений на виході газу розгазування з ємності вивітрювання конденсату і з'єднаний із сепаратором другого ступеня. Ступінчата стабілізація суміші конденсату і пластової води спочатку в горизонтальному сепараторі-вивітрювачі, потім у ємності вивітрювання конденсату, і установка ежектора на виході газу розгазування з ємності вивітрювання конденсату дозволяють цілком утилізувати скидання газу роз CD 6471 газування за рахунок збільшення площі розгазування рідкої суміші й усмоктування газу розгазування ежектором Тим самим підвищується ефективність запропонованої установки і виключається викид газу розгазування в атмосферу. На Фіг показана схема запропонованої установки для підготовки газу до транспорту методом низькотемпературної сепарації. Установка містить сепаратор 1 першого ступеня, сепаратор 2 другого ступеня, теплообмінники З, 4 і 5, горизонтальний сепаратор-вивітрювач 6, ємність вивітрювання конденсату 7, ежектор 8 і дроселі 9, 10, 11 і 12, Працює установка таким чином Природний газ зі свердловини надходить у сепаратор 1, де відбувається відділення механічних домішок і капельної рідини (конденсат+пластова вода+інгібітор гідратообразування). Потім газ надходить у теплообмінник 3, де відбувається його підігрів теплоносієм Після зниження тиску і, як наслідок, зниження температури до мінусової на дроселі 9 газ надходить у сепаратор 2, у якому конденсат відбирається від газу. Потім підготовлений газ при необхідності підігрівається в теплообміннику 4 до температури (0-3)°С и йде в магістральний газопровід Суміш пластової води і конденсату із сепаратора 1 після підігріву в теплообміннику 5 подається в збірник рідини сепаратора 2, відкіля направляється через дросель 11 у горизонтальний сепаратор-вивітрювач 6, що є першим ступенем стабілізації конденсату. Газ розгазування з горизонтального сепаратора-вивітрювача 6 використовується в якості паливного для блоку підігріву теплоносія (на фіг. не показаний) Суміш пластової води і конденсату дроселюється на дроселі 12 до тиску, близького до атмосферного, і скидається в другий ступінь стабілізації' конденсату - ємність вивітрювання конденсату 7, де відбувається остаточне відділення газу від суміші пластової води і конденсату, яка стабілізується і розділяється на конденсат і пластову воду за рахунок різниці питомих густи н. Стабільний конденсат і пластова вода періодично зливаються у відповідні ємності (на фіг не показані), а газ розгазування всмоктується ежектором і поступає в сепаратор 2 для доочищення і подачі в магістральний газопровід. Таким чином, газ розгазування не скидається в атмосферу, а цілком утилізується 12 €5—> Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
