Муфта відцентрова пружна граничного крутного моменту
Номер патенту: 59733
Опубліковано: 15.09.2003
Автори: Бондар Микола Іванович, Уткін Юрій Вікторович, Слюсар Ігор Іванович, Глуховець Юрій Вікторович
Формула / Реферат
Муфта відцентрова пружна граничного крутного моменту, що містить півмуфти та з'єднаний в кільце відрізок плоского паса, яка відрізняється тим, що в конструкцію введені тіла кочення у вигляді дробу з можливістю вільного контактування з пасом.
Текст

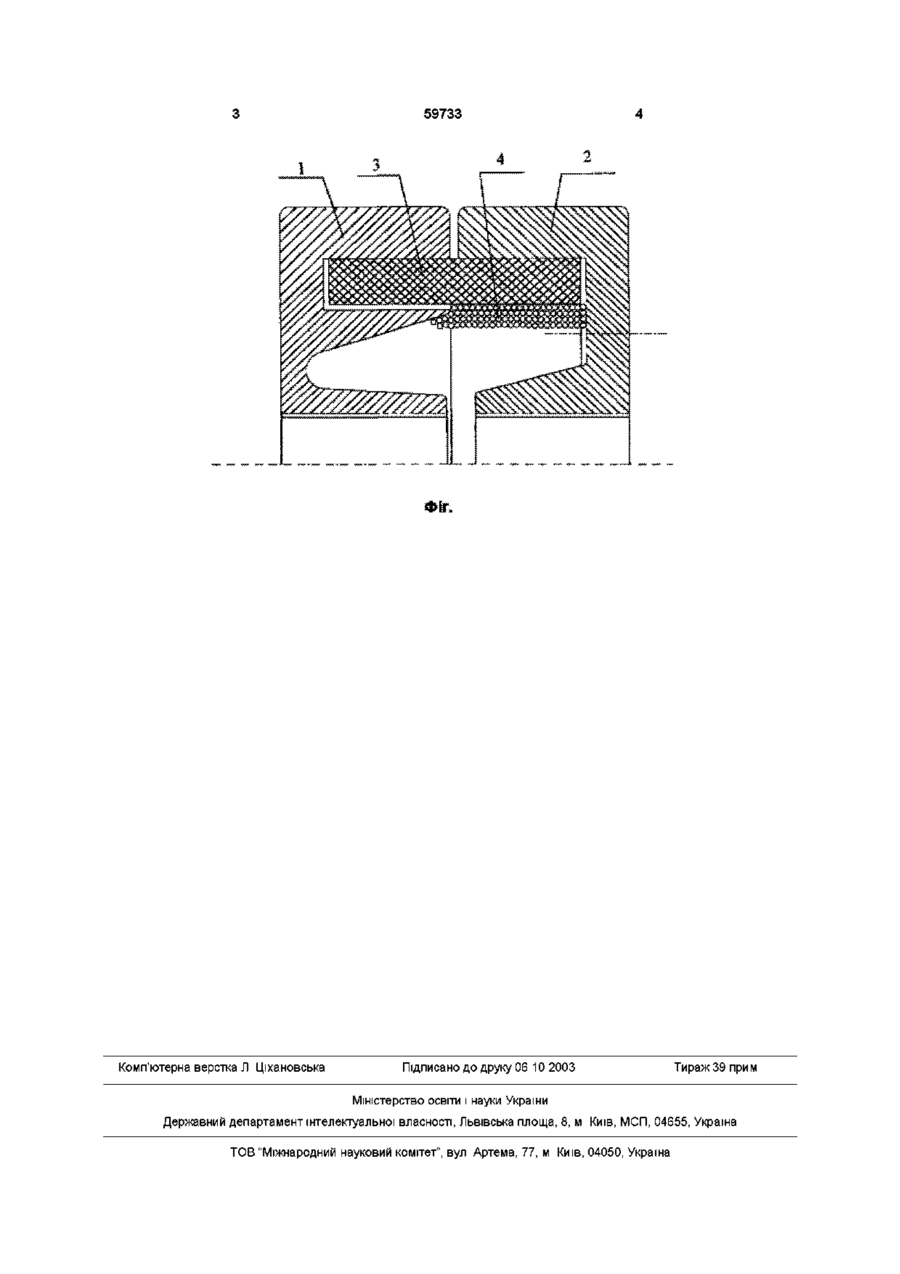

Муфта відцентрова пружна граничного крутного моменту, що містить півмуфти та з'єднаний в кільце відрізок плоского паса, яка відрізняється тим, що в конструкцію введені тіла кочення у вигляді дробу з можливістю вільного контактування з пасом ведучого вала ведуча півмуфта 1 через пружний елемент 3, притиснутий дробом 4 до внутрішньої кільцевої поверхні порожнини веденої півмуфти 2, передає останній крутний момент Завдяки наявності пружного елемента 3 муфта має значні компенсуючі властивості Навантажувальна здатність муфти зростає завдяки наявності дробу, що під дією відцентрових сил рівномірно розподіляється по кільцевій поверхні правої половини паса, притискуючи його до внутрішньої поверхні обода веденої півмуфти Маса засипаного в порожнину дробу впливає на границю спрацювання - муфта почне передавати крутний момент при певній розрахунковій мінімальній частоті обертання В разі перевантаження, коли момент сил опору перевищує момент сил тертя між півмуфтою і пасом та дробом, муфта автоматично відключається Таким чином, муфта працює в повному розрахунковому діапазоні частот обертання Границю спрацювання муфти можна регулювати шляхом зміни маси дробу (для цього може бути, наприклад, передбачено в півмуфті отвір з різьбовою заглушкою) Муфта відрізняється простотою конструкції, може застосовуватися для з'єднання неспіввісних валів в умовах можливих перевантажень Джерела інформації 1 Муфта автоматична А с СССР №855282 2 Муфта ПатентСША №3001623, кл 192-105 3 Муфта відцентрова А с СССР №804933 4 Муфта пружна відцентрова Т Г Рибчевського В С Поляков и др "Справочник по муфтам" Машиностроение - Л , 1979, С 319, рис ІХ-2 - прототип ГО го 1^ о> ю 59733 Комп'ютерна верстка Л Ціхановська Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
ДивитисяДодаткова інформація
Назва патенту англійськоюCentrifugal springy clutch of limiting torque
Автори англійськоюHlukhovets Yurii Viktorovych, Sliusar Ihor Ivanovych
Назва патенту російськоюМуфта центробежная упругая предельного вращательного момента
Автори російськоюГлуховец Юрий Викторович, Слюсар Игорь Иванович
МПК / Мітки
МПК: F16D 43/00
Мітки: крутного, моменту, муфта, пружна, граничного, відцентрова
