Обгінна муфта
Формула / Реферат
Обгінна муфта, що містить розташовані у корпусі ведучу та ведену півмуфти, причому ведуча півмуфта виконана у вигляді фланця, ведена півмуфта виконана у вигляді циліндра з шестірнею, яка відрізняється тим, що на торці фланця ведучої півмуфти та на робочій поверхні веденої півмуфти виконані взаємообернені похилі пази, у яких розміщені кульки, в корпусі стопорним кільцем зафіксовані ведуча та ведена півмуфти, а між корпусом і веденою півмуфтою встановлена пружина та натискне кільце.
Текст

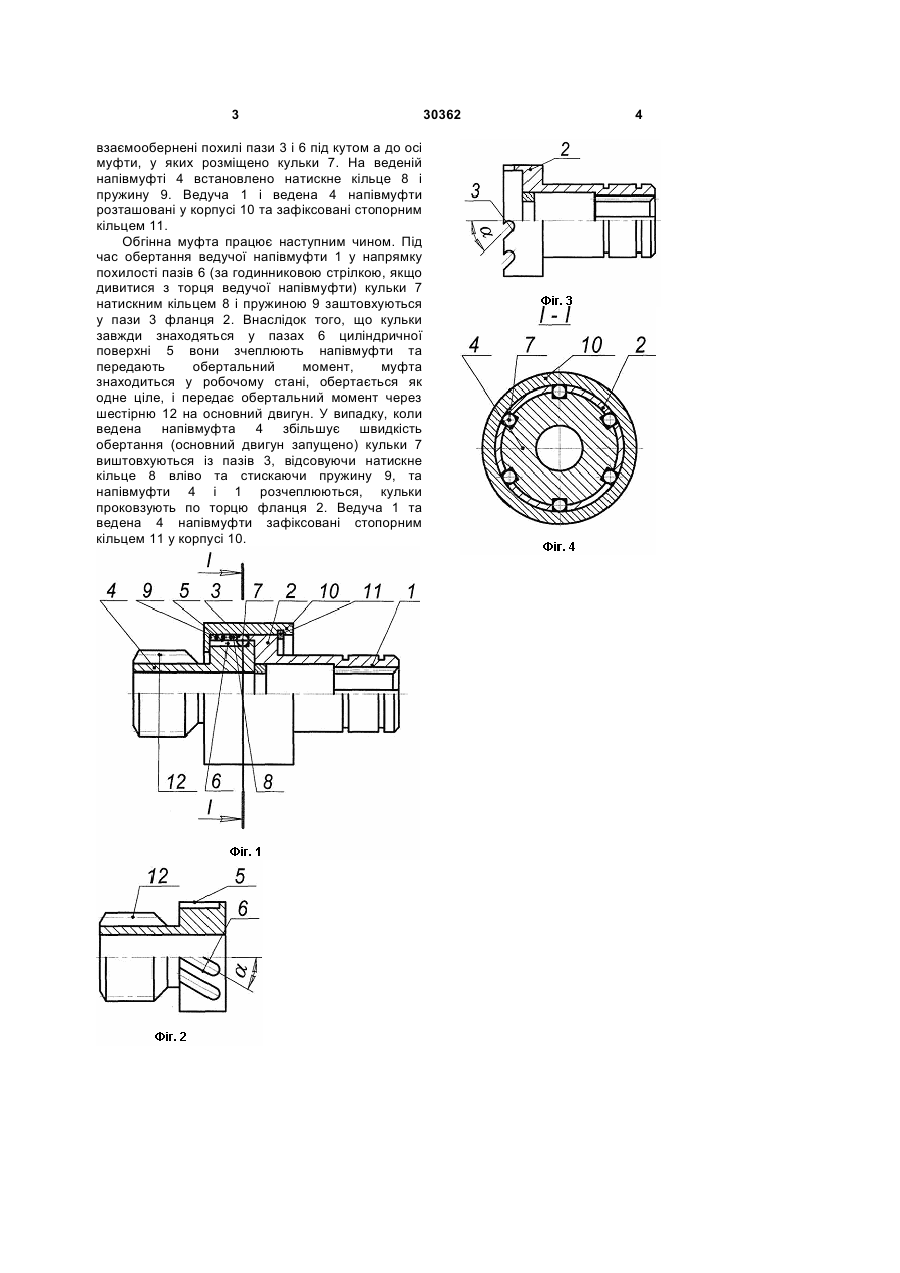

Обгінна муфта, що містить розташовані у корпусі ведучу та ведену півмуфти, причому 3 взаємообернені похилі пази 3 і 6 під кутом а до осі муфти, у яких розміщено кульки 7. На веденій напівмуфті 4 встановлено натискне кільце 8 і пружину 9. Ведуча 1 і ведена 4 напівмуфти розташовані у корпусі 10 та зафіксовані стопорним кільцем 11. Обгінна муфта працює наступним чином. Під час обертання ведучої напівмуфти 1 у напрямку похилості пазів 6 (за годинниковою стрілкою, якщо дивитися з торця ведучої напівмуфти) кульки 7 натискним кільцем 8 і пружиною 9 заштовхуються у пази 3 фланця 2. Внаслідок того, що кульки завжди знаходяться у пазах 6 циліндричної поверхні 5 вони зчеплюють напівмуфти та передають обертальний момент, муфта знаходиться у робочому стані, обертається як одне ціле, і передає обертальний момент через шестірню 12 на основний двигун. У випадку, коли ведена напівмуфта 4 збільшує швидкість обертання (основний двигун запущено) кульки 7 виштовхуються із пазів 3, відсовуючи натискне кільце 8 вліво та стискаючи пружину 9, та напівмуфти 4 і 1 розчеплюються, кульки проковзують по торцю фланця 2. Ведуча 1 та ведена 4 напівмуфти зафіксовані стопорним кільцем 11 у корпусі 10. 30362 4
ДивитисяДодаткова інформація
Назва патенту англійськоюFree-wheel clutch
Автори англійськоюMalaschenko Volodymyr Volodymyrovych
Назва патенту російськоюОбгонная муфта
Автори російськоюМалащенко Владимир Владимирович
МПК / Мітки
МПК: F16D 41/00
