Запобіжна фрикційна муфта
Формула / Реферат
Запобіжна фрикційна муфта, яка виконана у вигляді ведучої півмуфти з маточиною, і веденої півмуфти, розміщеним між ними фрикційних дисків, притискного диска і кулькового відтискного пристрою, вузла регулювання відтискного пристрою виконаного у вигляді двох втулок із скосами, одна з яких зв'язана з притискним диском, а друга встановлена з можливістю осьового переміщення, кульки розміщені між конічними поверхнями втулок і веденої півмуфти, який відрізняється тим, що притискні пальці є в контакті з втулкою типу підшипникової обойми і кульками типу упорного підшипника, а ведена півмуфта зв'язана з кульками відтискного механізму транспортною канавкою, розміщеною в її внутрішньому отворі, і притискний диск з маточиною з'єднані набором кульок, які розміщені в осьових каналах маточини і відтискного диска, а переміщення кульок з лівої сторони обмежено упорним виступом в притискному диску, а з правої - стопорним кільцем, з можливістю осьового переміщення кульок в межах зазору S<d кульок, крім цього ведуча півмуфта з фрикційною накладкою з лівої сторони і притискний диск і фрикційна накладка з правої сторони виконані по зовнішньому діаметрі конусної форми, які завершені на ведучій півмуфті.
Текст

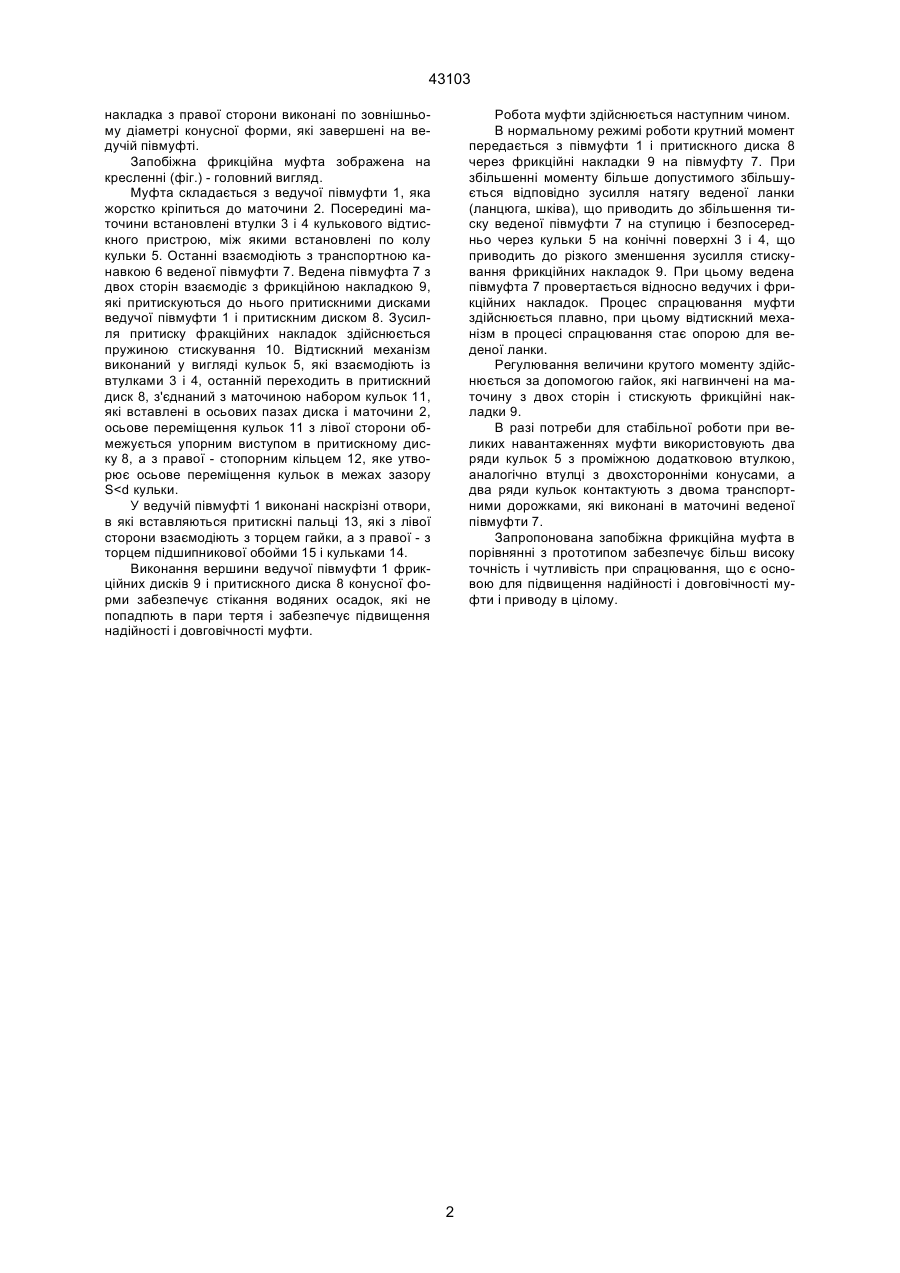

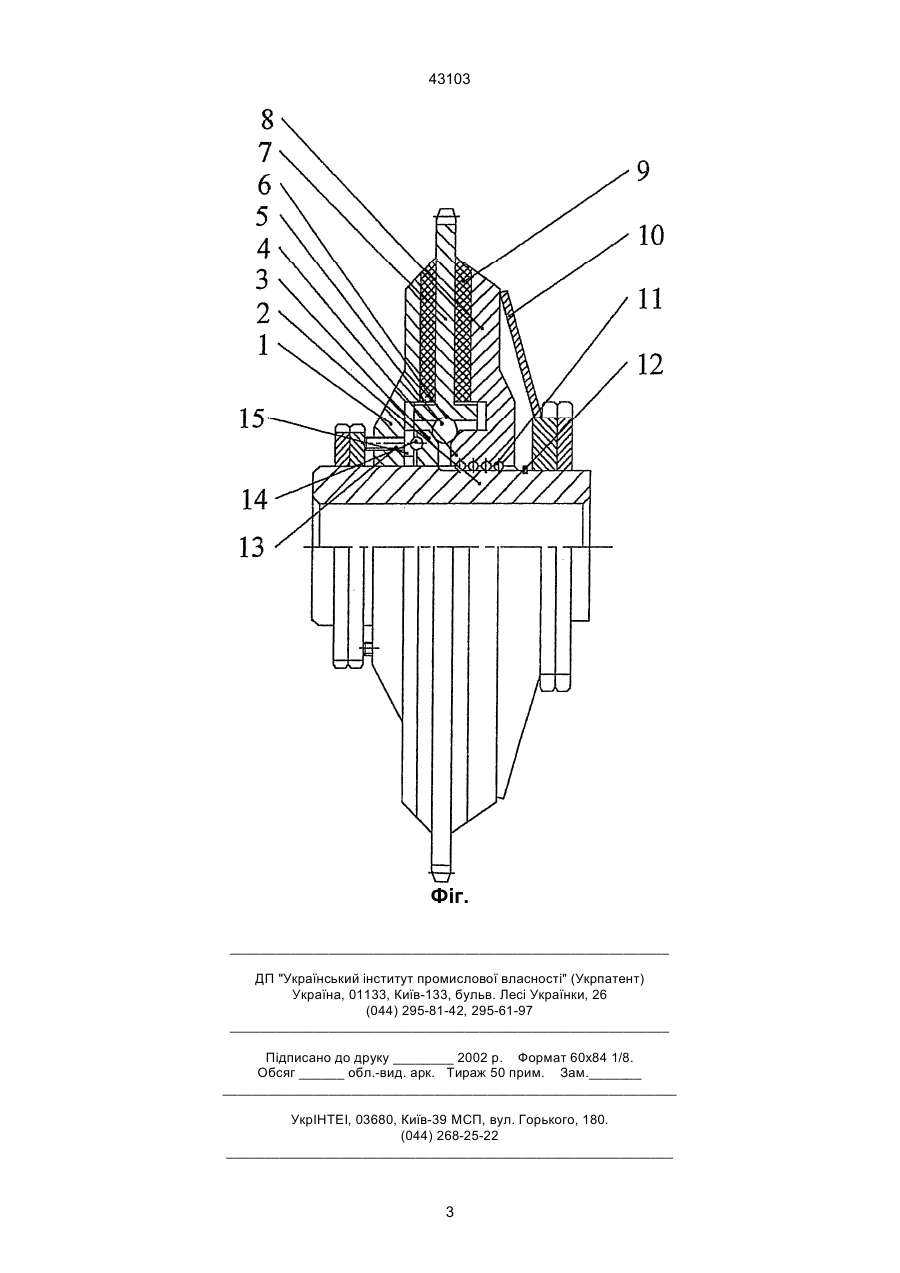

Запобіжна фрикційна муфта, яка виконана у вигляді ведучої півмуфти з маточиною, і веденої півмуфти, розміщених між ними фрикційних дисків, притискного диска і кулькового відтискного пристрою, вузла регулювання відтискного пристрою, виконаного у вигляді двох втулок із скосами, одна з яких зв'язана з притискним диском, а друга встановлена з можливістю осьового переміщення, кульки розміщені між конічними поверхнями втулок 43103 накладка з правої сторони виконані по зовнішньому діаметрі конусної форми, які завершені на ведучій півмуфті. Запобіжна фрикційна муфта зображена на кресленні (фіг.) - головний вигляд. Муфта складається з ведучої півмуфти 1, яка жорстко кріпиться до маточини 2. Посередині маточини встановлені втулки 3 і 4 кулькового відтискного пристрою, між якими встановлені по колу кульки 5. Останні взаємодіють з транспортною канавкою 6 веденої півмуфти 7. Ведена півмуфта 7 з двох сторін взаємодіє з фрикційною накладкою 9, які притискуються до нього притискними дисками ведучої півмуфти 1 і притискним диском 8. Зусилля притиску фракційних накладок здійснюється пружиною стискування 10. Відтискний механізм виконаний у вигляді кульок 5, які взаємодіють із втулками 3 і 4, останній переходить в притискний диск 8, з'єднаний з маточиною набором кульок 11, які вставлені в осьових пазах диска і маточини 2, осьове переміщення кульок 11 з лівої сторони обмежується упорним виступом в притискному диску 8, а з правої - стопорним кільцем 12, яке утворює осьове переміщення кульок в межах зазору S
ДивитисяДодаткова інформація
Назва патенту англійськоюSafety friction clutch
Автори англійськоюHevko Ivan Bohdanovych
Назва патенту російськоюПредохранительная фрикционная муфта
Автори російськоюГевко Иван Богданович
МПК / Мітки
МПК: F16D 7/06
Мітки: муфта, запобіжна, фрикційна
