Герметичний затвор посудини, що працює під тиском

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 30713

Опубліковано: 11.03.2008

Автори: Головченко Володимир Іванович, Полетун Леонід Юхимович, Рєзніков Микола Іванович

Завантажити PDF файл.

Формула / Реферат

Герметичний затвор посудини, що працює під тиском, виконаний у вигляді кришки, фланець якої з’єднаний з фланцем посудини за допомогою елементів кріплення та обладнаний кільцевим притискним шипом, який упирається в неметалеву прокладку, що виконана у вигляді кільця, яке розташоване в кільцевій канавці на фланці посудини, який відрізняється тим, що фланець кришки додатково обладнаний кільцевим захисним шипом, висота якого більше висоти кільцевого притискного шипа, при цьому кільцевий захисний шип розташований концентрично усередині кільцевого притискного шипа та в поперечному перерізі є трапецією, бічна похила сторона якої розташована з можливістю взаємодії з внутрішньою кромкою фланця посудини при з’єднанні його з фланцем кришки за допомогою елементів кріплення.

Текст

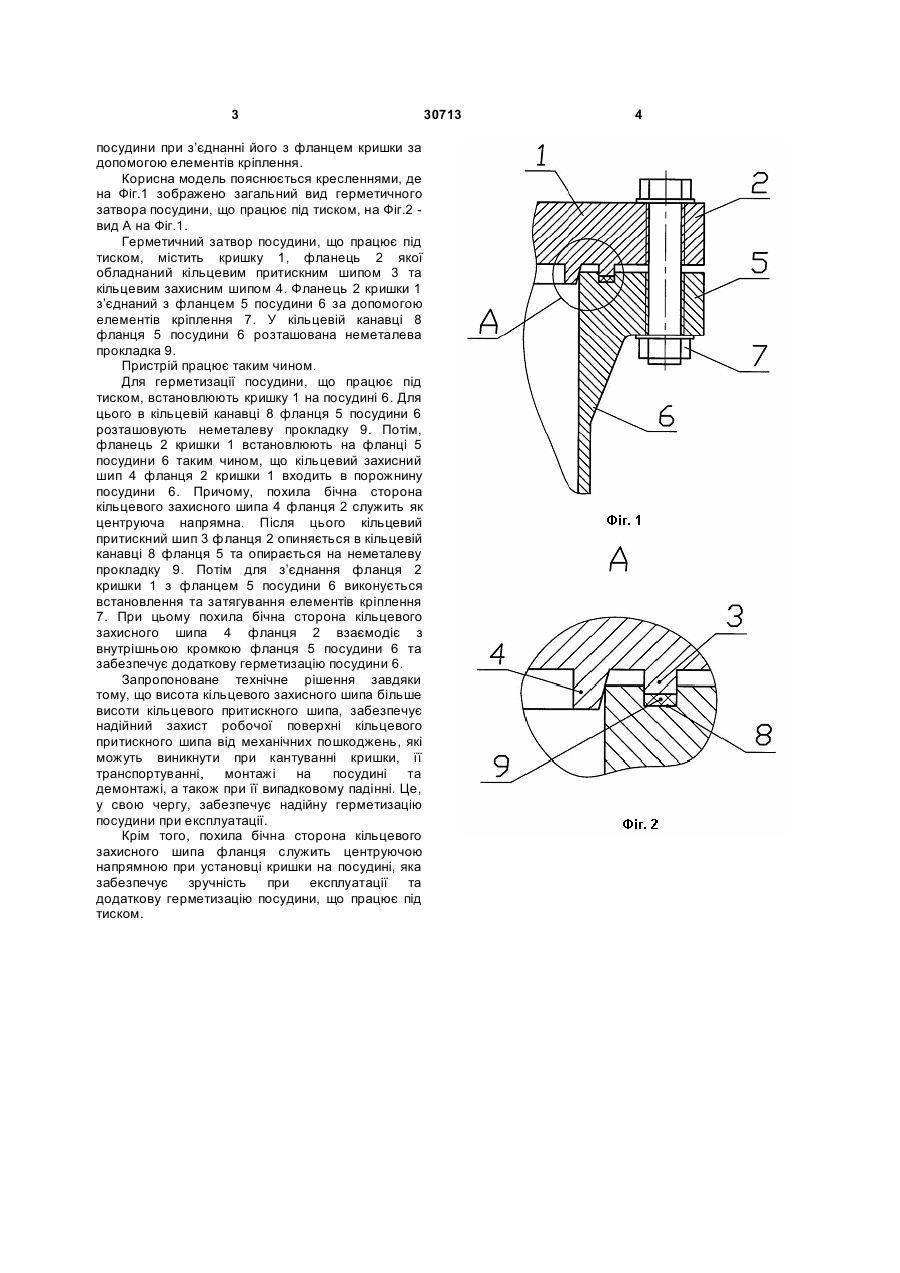

Герметичний затвор посудини, що працює під тиском, виконаний у вигляді кришки, фланець якої з’єднаний з фланцем посудини за допомогою елементів кріплення та обладнаний кільцевим 3 посудини при з’єднанні його з фланцем кришки за допомогою елементів кріплення. Корисна модель пояснюється кресленнями, де на Фіг.1 зображено загальний вид герметичного затвора посудини, що працює під тиском, на Фіг.2 вид А на Фіг.1. Герметичний затвор посудини, що працює під тиском, містить кришку 1, фланець 2 якої обладнаний кільцевим притискним шипом 3 та кільцевим захисним шипом 4. Фланець 2 кришки 1 з’єднаний з фланцем 5 посудини 6 за допомогою елементів кріплення 7. У кільцевій канавці 8 фланця 5 посудини 6 розташована неметалева прокладка 9. Пристрій працює таким чином. Для герметизації посудини, що працює під тиском, встановлюють кришку 1 на посудині 6. Для цього в кільцевій канавці 8 фланця 5 посудини 6 розташовують неметалеву прокладку 9. Потім, фланець 2 кришки 1 встановлюють на фланці 5 посудини 6 таким чином, що кільцевий захисний шип 4 фланця 2 кришки 1 входить в порожнину посудини 6. Причому, похила бічна сторона кільцевого захисного шипа 4 фланця 2 служить як центруюча напрямна. Після цього кільцевий притискний шип 3 фланця 2 опиняється в кільцевій канавці 8 фланця 5 та опирається на неметалеву прокладку 9. Потім для з’єднання фланця 2 кришки 1 з фланцем 5 посудини 6 виконується встановлення та затягування елементів кріплення 7. При цьому похила бічна сторона кільцевого захисного шипа 4 фланця 2 взаємодіє з внутрішньою кромкою фланця 5 посудини 6 та забезпечує додаткову герметизацію посудини 6. Запропоноване технічне рішення завдяки тому, що висота кільцевого захисного шипа більше висоти кільцевого притискного шипа, забезпечує надійний захист робочої поверхні кільцевого притискного шипа від механічних пошкоджень, які можуть виникнути при кантуванні кришки, її транспортуванні, монтажі на посудині та демонтажі, а також при її випадковому падінні. Це, у свою чергу, забезпечує надійну герметизацію посудини при експлуатації. Крім того, похила бічна сторона кільцевого захисного шипа фланця служить центруючою напрямною при установці кришки на посудині, яка забезпечує зручність при експлуатації та додаткову герметизацію посудини, що працює під тиском. 30713 4

Дивитися

Додаткова інформація

Назва патенту англійською

Hermetic seal of vessel operating under pressure

Автори англійською

Poletun Leonid Yukhymovych, Reznykov Mykola Ivanovych, Holovchenko Volodymyr Ivanovych

Назва патенту російською

Герметический затвор сосуда, работающего под давлением

Автори російською

Полетун Леонид Ефимович, Резников Николай Иванович, Головченко Владимир Иванович

МПК / Мітки

Автор: Кащеєв Володимир Сергійович

МПК: B65D 41/04

Мітки: закупорки, затвор, банок, варіанти, скляних

Формула / Реферат:

1. Затвор для закупорки скляних банок, який містить кільце, утворене двома сегментами із нарізкою на зовнішній поверхні і круговим виступом на внутрішній поверхні, установлюване на горловині банки, і обладнану ущільненням кришку із юбкою і нарізкою на внутрішній поверхні юбки для нагвинчування на кільце, який відрізняється тим, що кільце виконане із суцільним фланцем, внутрішній діаметр якого більший зовнішнього діаметра вінця банки, а...
