Спосіб виготовлення пружної призматичної шпонки

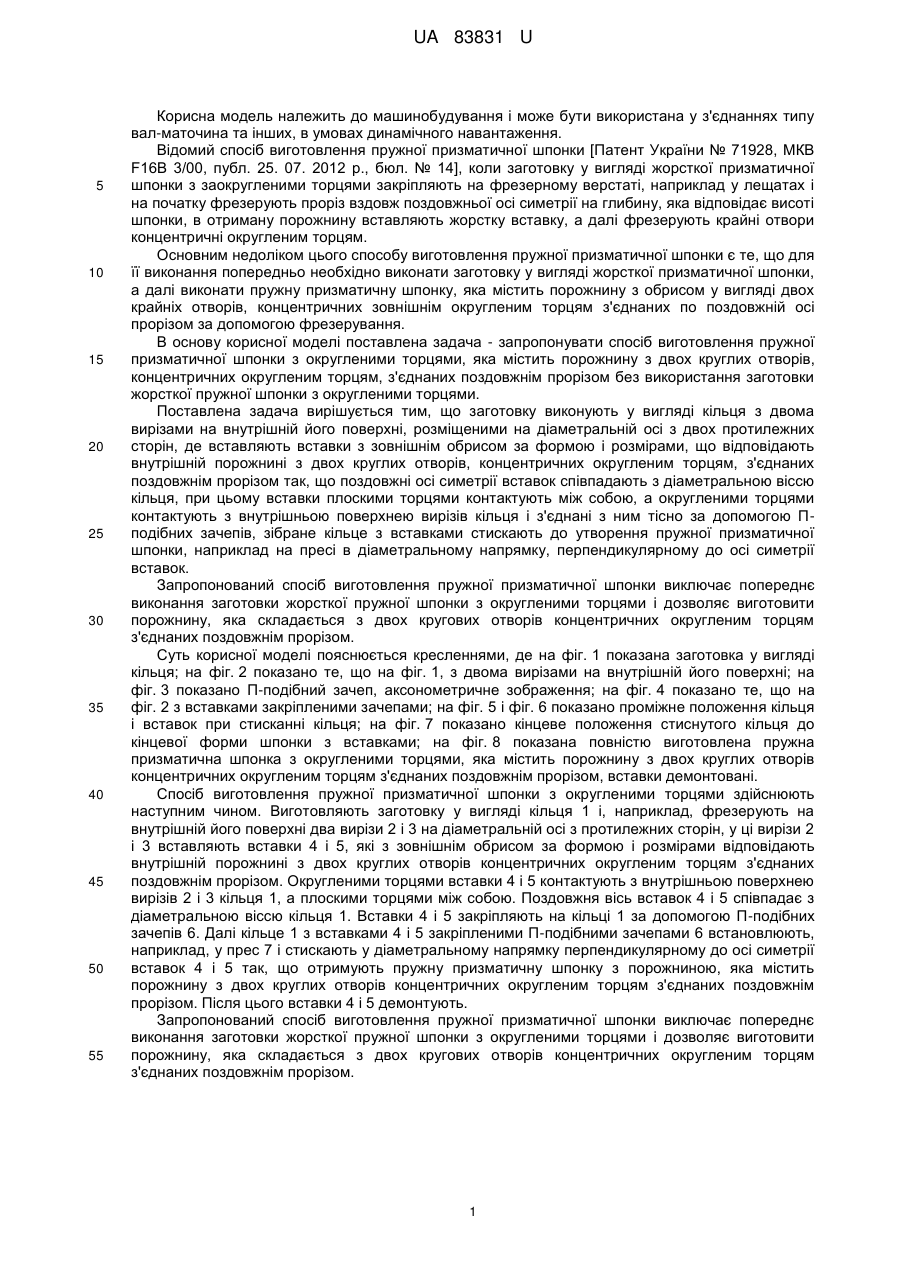

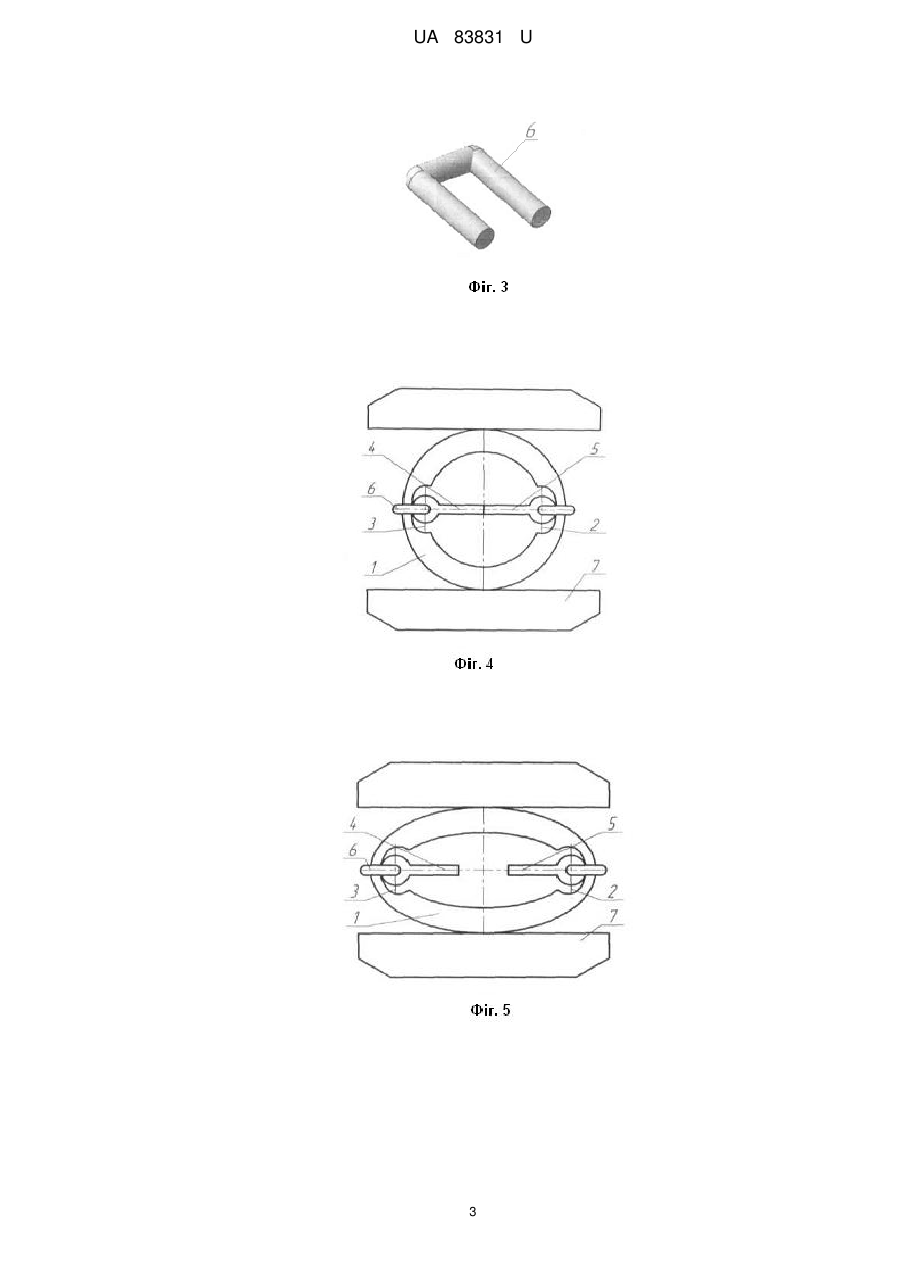

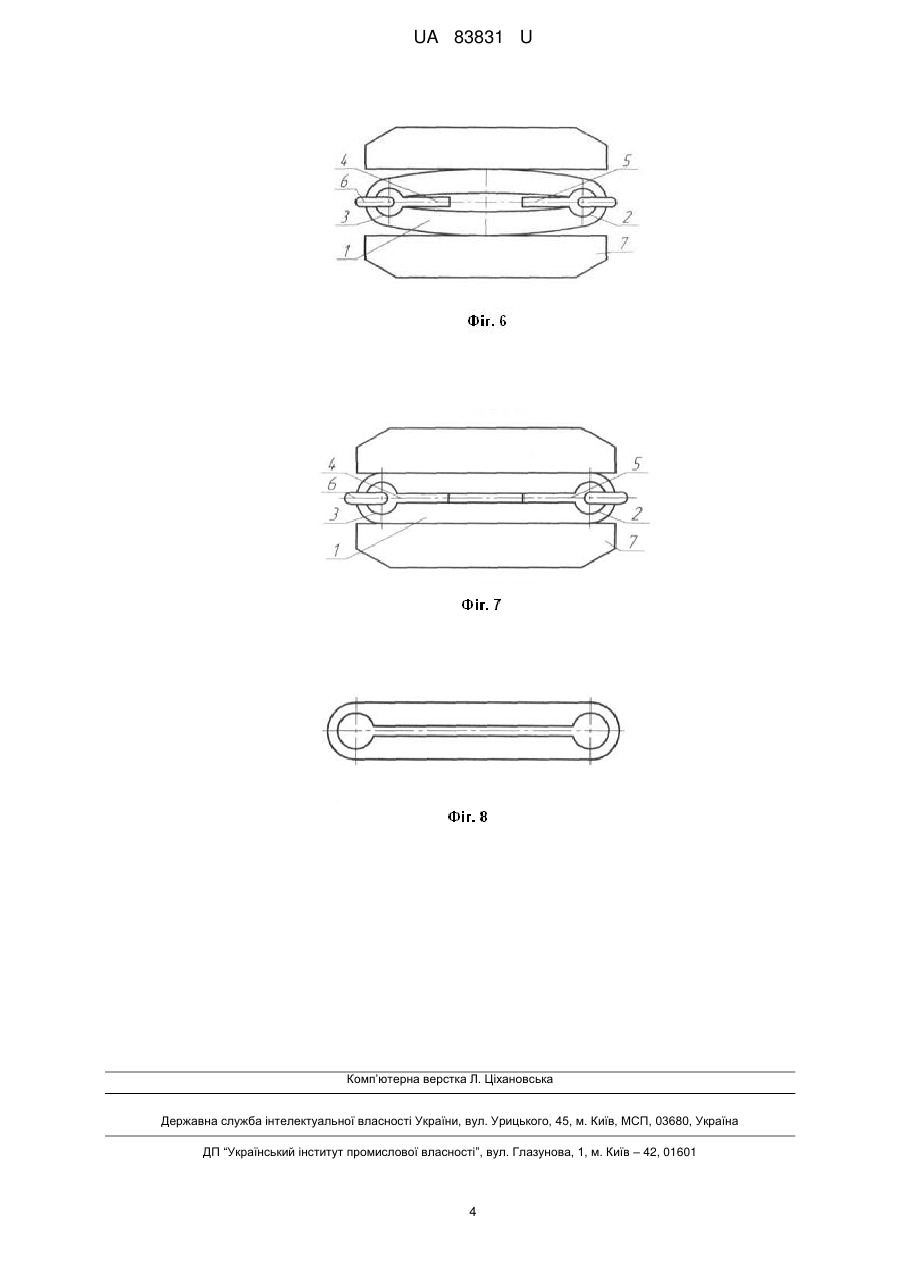

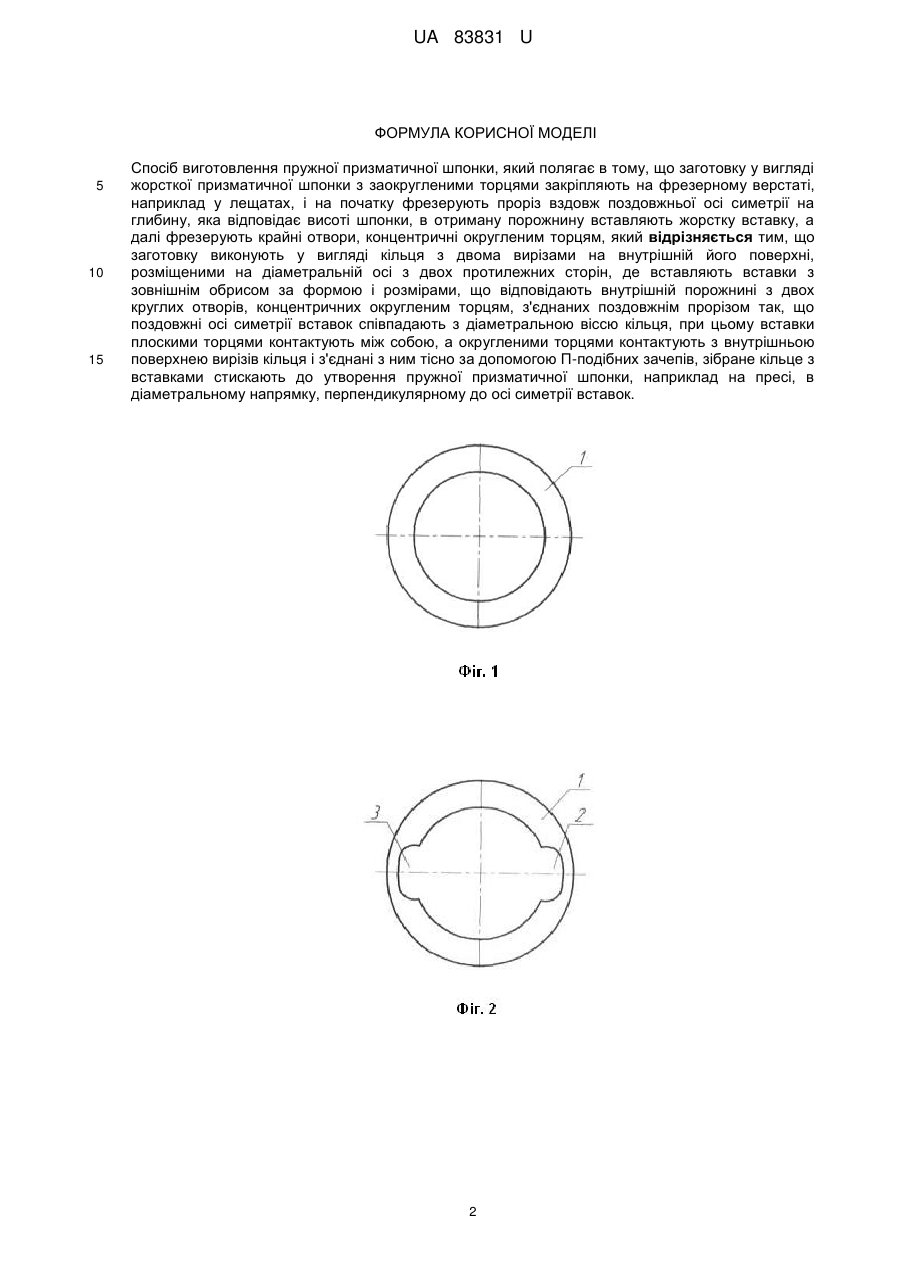

Реферат: Спосіб виготовлення пружної призматичної шпонки включає закріплення заготовки у вигляді жорсткої призматичної шпонки з заокругленими торцями на фрезерному верстаті, фрезерування прорізу вздовж поздовжньої осі симетрії на глибину, яка відповідає висоті шпонки, в отриману порожнину вставляють жорстку вставку, а далі фрезерують крайні отвори концентричні округленим торцям. Заготовку виконують у вигляді кільця з двома вирізами на внутрішній його поверхні, розміщеними на діаметральній осі з двох протилежних сторін, де вставляють вставки з зовнішнім обрисом за формою і розмірами, що відповідають внутрішній порожнині з двох круглих отворів, концентричних округленим торцям, з'єднаних поздовжнім прорізом так, що поздовжні осі симетрії вставок співпадають з діаметральною віссю кільця, при цьому вставки плоскими торцями контактують між собою, а округленими торцями контактують з внутрішньою поверхнею вирізів кільця і з'єднані з ним тісно за допомогою П-подібних зачепів, зібране кільце з вставками стискають до утворення пружної призматичної шпонки. UA 83831 U (54) СПОСІБ ВИГОТОВЛЕННЯ ПРУЖНОЇ ПРИЗМАТИЧНОЇ ШПОНКИ UA 83831 U UA 83831 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана у з'єднаннях типу вал-маточина та інших, в умовах динамічного навантаження. Відомий спосіб виготовлення пружної призматичної шпонки [Патент України № 71928, МКВ F16В 3/00, публ. 25. 07. 2012 р., бюл. № 14], коли заготовку у вигляді жорсткої призматичної шпонки з заокругленими торцями закріпляють на фрезерному верстаті, наприклад у лещатах і на початку фрезерують проріз вздовж поздовжньої осі симетрії на глибину, яка відповідає висоті шпонки, в отриману порожнину вставляють жорстку вставку, а далі фрезерують крайні отвори концентричні округленим торцям. Основним недоліком цього способу виготовлення пружної призматичної шпонки є те, що для її виконання попередньо необхідно виконати заготовку у вигляді жорсткої призматичної шпонки, а далі виконати пружну призматичну шпонку, яка містить порожнину з обрисом у вигляді двох крайніх отворів, концентричних зовнішнім округленим торцям з'єднаних по поздовжній осі прорізом за допомогою фрезерування. В основу корисної моделі поставлена задача - запропонувати спосіб виготовлення пружної призматичної шпонки з округленими торцями, яка містить порожнину з двох круглих отворів, концентричних округленим торцям, з'єднаних поздовжнім прорізом без використання заготовки жорсткої пружної шпонки з округленими торцями. Поставлена задача вирішується тим, що заготовку виконують у вигляді кільця з двома вирізами на внутрішній його поверхні, розміщеними на діаметральній осі з двох протилежних сторін, де вставляють вставки з зовнішнім обрисом за формою і розмірами, що відповідають внутрішній порожнині з двох круглих отворів, концентричних округленим торцям, з'єднаних поздовжнім прорізом так, що поздовжні осі симетрії вставок співпадають з діаметральною віссю кільця, при цьому вставки плоскими торцями контактують між собою, а округленими торцями контактують з внутрішньою поверхнею вирізів кільця і з'єднані з ним тісно за допомогою Пподібних зачепів, зібране кільце з вставками стискають до утворення пружної призматичної шпонки, наприклад на пресі в діаметральному напрямку, перпендикулярному до осі симетрії вставок. Запропонований спосіб виготовлення пружної призматичної шпонки виключає попереднє виконання заготовки жорсткої пружної шпонки з округленими торцями і дозволяє виготовити порожнину, яка складається з двох кругових отворів концентричних округленим торцям з'єднаних поздовжнім прорізом. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показана заготовка у вигляді кільця; на фіг. 2 показано те, що на фіг. 1, з двома вирізами на внутрішній його поверхні; на фіг. 3 показано П-подібний зачеп, аксонометричне зображення; на фіг. 4 показано те, що на фіг. 2 з вставками закріпленими зачепами; на фіг. 5 і фіг. 6 показано проміжне положення кільця і вставок при стисканні кільця; на фіг. 7 показано кінцеве положення стиснутого кільця до кінцевої форми шпонки з вставками; на фіг. 8 показана повністю виготовлена пружна призматична шпонка з округленими торцями, яка містить порожнину з двох круглих отворів концентричних округленим торцям з'єднаних поздовжнім прорізом, вставки демонтовані. Спосіб виготовлення пружної призматичної шпонки з округленими торцями здійснюють наступним чином. Виготовляють заготовку у вигляді кільця 1 і, наприклад, фрезерують на внутрішній його поверхні два вирізи 2 і 3 на діаметральній осі з протилежних сторін, у ці вирізи 2 і 3 вставляють вставки 4 і 5, які з зовнішнім обрисом за формою і розмірами відповідають внутрішній порожнині з двох круглих отворів концентричних округленим торцям з'єднаних поздовжнім прорізом. Округленими торцями вставки 4 і 5 контактують з внутрішньою поверхнею вирізів 2 і 3 кільця 1, а плоскими торцями між собою. Поздовжня вісь вставок 4 і 5 співпадає з діаметральною віссю кільця 1. Вставки 4 і 5 закріпляють на кільці 1 за допомогою П-подібних зачепів 6. Далі кільце 1 з вставками 4 і 5 закріпленими П-подібними зачепами 6 встановлюють, наприклад, у прес 7 і стискають у діаметральному напрямку перпендикулярному до осі симетрії вставок 4 і 5 так, що отримують пружну призматичну шпонку з порожниною, яка містить порожнину з двох круглих отворів концентричних округленим торцям з'єднаних поздовжнім прорізом. Після цього вставки 4 і 5 демонтують. Запропонований спосіб виготовлення пружної призматичної шпонки виключає попереднє виконання заготовки жорсткої пружної шпонки з округленими торцями і дозволяє виготовити порожнину, яка складається з двох кругових отворів концентричних округленим торцям з'єднаних поздовжнім прорізом. 1 UA 83831 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Спосіб виготовлення пружної призматичної шпонки, який полягає в тому, що заготовку у вигляді жорсткої призматичної шпонки з заокругленими торцями закріпляють на фрезерному верстаті, наприклад у лещатах, і на початку фрезерують проріз вздовж поздовжньої осі симетрії на глибину, яка відповідає висоті шпонки, в отриману порожнину вставляють жорстку вставку, а далі фрезерують крайні отвори, концентричні округленим торцям, який відрізняється тим, що заготовку виконують у вигляді кільця з двома вирізами на внутрішній його поверхні, розміщеними на діаметральній осі з двох протилежних сторін, де вставляють вставки з зовнішнім обрисом за формою і розмірами, що відповідають внутрішній порожнині з двох круглих отворів, концентричних округленим торцям, з'єднаних поздовжнім прорізом так, що поздовжні осі симетрії вставок співпадають з діаметральною віссю кільця, при цьому вставки плоскими торцями контактують між собою, а округленими торцями контактують з внутрішньою поверхнею вирізів кільця і з'єднані з ним тісно за допомогою П-подібних зачепів, зібране кільце з вставками стискають до утворення пружної призматичної шпонки, наприклад на пресі, в діаметральному напрямку, перпендикулярному до осі симетрії вставок. 2 UA 83831 U 3 UA 83831 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
