Переносний електричний ліхтарик

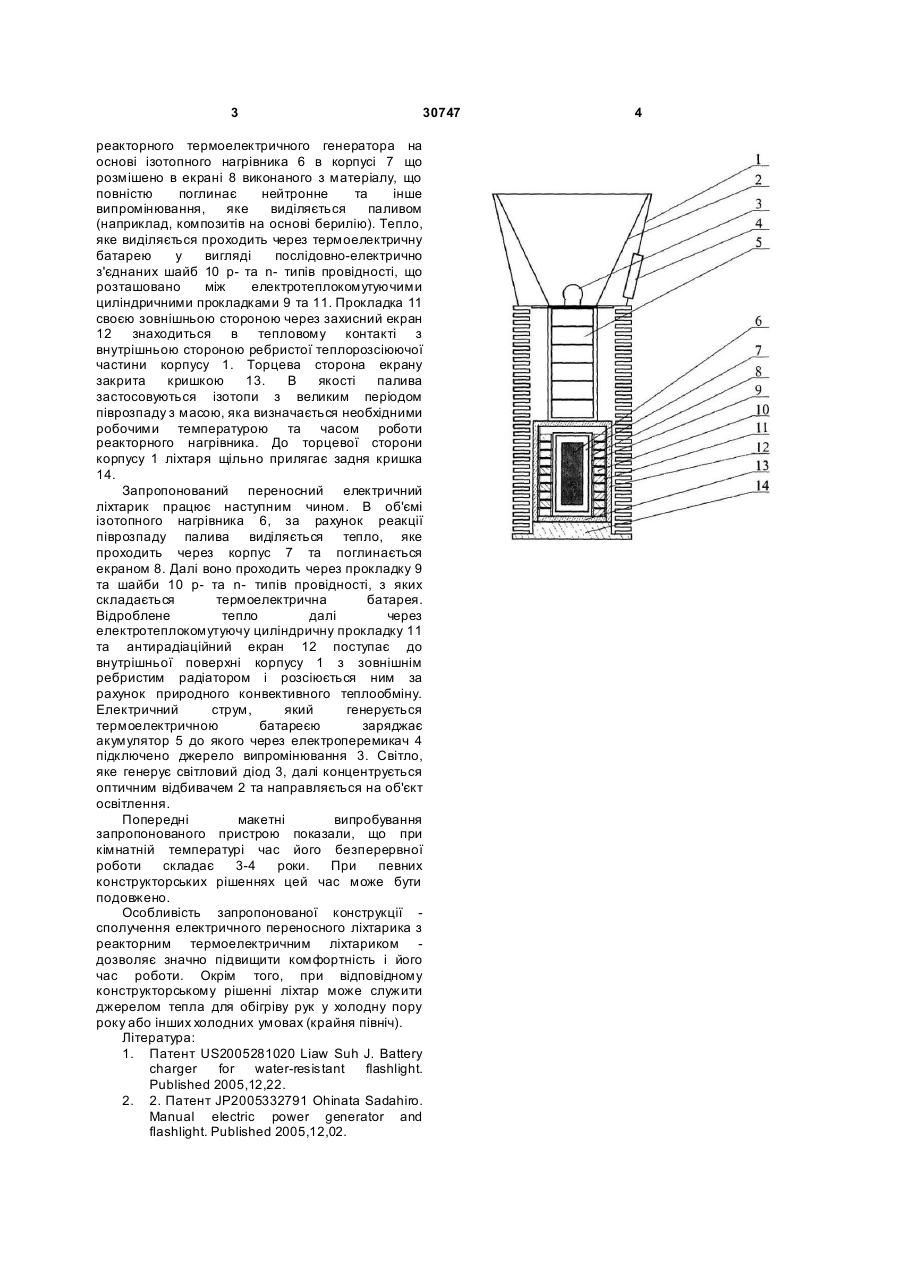

Електричний переносний ліхтарик на основі зовнішнього корпусу з джерелом оптичного випромінювання та електричним акумулятором, який відрізняється тим, що він містить реакторний термоелектричний генератор. (19) (21) u200712503 (22) 12.11.2007 (24) 11.03.2008 (72) АЩЕУЛОВ АНАТОЛІЙ АН АТОЛІЙОВИЧ, UA, ВЕЛИЧУК ДЕНИС ДМИТРОВИЧ, UA, РОМАНЮК ІГОР СТЕПАНОВИЧ, U A (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "КВАРЦ", U A 3 30747 реакторного термоелектричного генератора на основі ізотопного нагрівника 6 в корпусі 7 що розмішено в екрані 8 виконаного з матеріалу, що повністю поглинає нейтронне та інше випромінювання, яке виділяється паливом (наприклад, композитів на основі берилію). Тепло, яке виділяється проходить через термоелектричну батарею у вигляді послідовно-електрично з'єднаних шайб 10 р- та n- типів провідності, що розташовано між електротеплокомутуючими циліндричними прокладками 9 та 11. Прокладка 11 своєю зовнішньою стороною через захисний екран 12 знаходиться в тепловому контакті з внутрішньою стороною ребристої теплорозсіюючої частини корпусу 1. Торцева сторона екрану закрита кришкою 13. В якості палива застосовуються ізотопи з великим періодом піврозпаду з масою, яка визначається необхідними робочими температурою та часом роботи реакторного нагрівника. До торцевої сторони корпусу 1 ліхтаря щільно прилягає задня кришка 14. Запропонований переносний електричний ліхтарик працює наступним чином. В об'ємі ізотопного нагрівника 6, за рахунок реакції піврозпаду палива виділяється тепло, яке проходить через корпус 7 та поглинається екраном 8. Далі воно проходить через прокладку 9 та шайби 10 р- та n- типів провідності, з яких складається термоелектрична батарея. Відроблене тепло далі через електротеплокомутуючу циліндричну прокладку 11 та антирадіаційний екран 12 поступає до внутрішньої поверхні корпусу 1 з зовнішнім ребристим радіатором і розсіюється ним за рахунок природного конвективного теплообміну. Електричний струм, який генерується термоелектричною батареєю заряджає акумулятор 5 до якого через електроперемикач 4 підключено джерело випромінювання 3. Світло, яке генерує світловий діод 3, далі концентрується оптичним відбивачем 2 та направляється на об'єкт освітлення. Попередні макетні випробування запропонованого пристрою показали, що при кімнатній температурі час його безперервної роботи складає 3-4 роки. При певних конструкторських рішеннях цей час може бути подовжено. Особливість запропонованої конструкції сполучення електричного переносного ліхтарика з реакторним термоелектричним ліхтариком дозволяє значно підвищити комфортність і його час роботи. Окрім того, при відповідному конструкторському рішенні ліхтар може служити джерелом тепла для обігріву рук у холодну пору року або інших холодних умовах (крайня північ). Література: 1. Патент US2005281020 Liaw Suh J. Battery charger for water-resistant flashlight. Published 2005,12,22. 2. 2. Патент JP2005332791 Ohinata Sadahiro. Manual electric power generator and flashlight. Published 2005,12,02. 4
