Електричний переносний ліхтарик

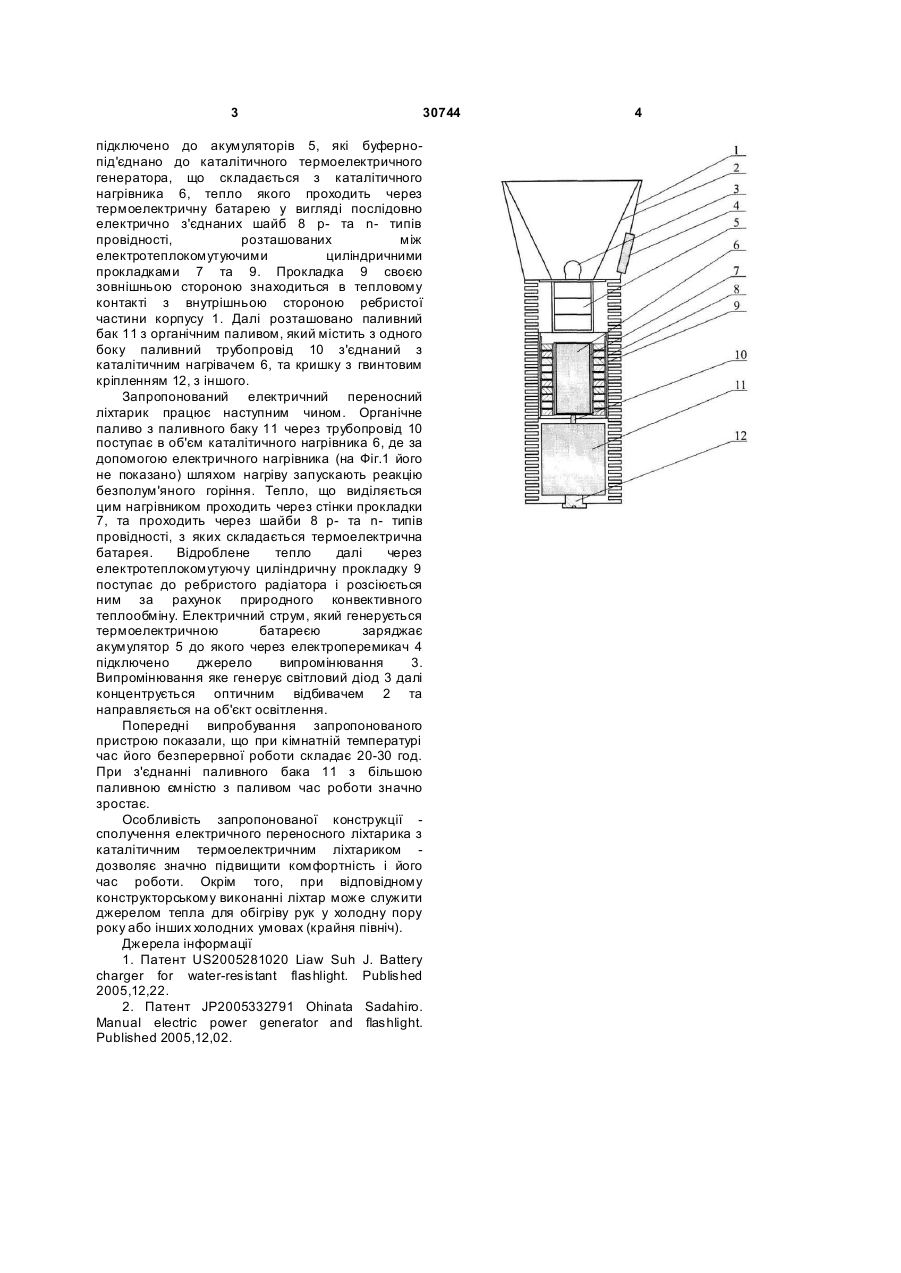

1. Термоелектричний ліхтарик на основі зовнішнього корпусу з джерелом оптичного випромінювання та електричним акумулятором, який відрізняється тим, що він містить каталітичний термоелектричний генератор. 2. Термоелектричний ліхтарик за п.1, який відрізняє ться тим, що він містить автономний паливний бак з паливом. (19) (21) u200712500 (22) 12.11.2007 (24) 11.03.2008 (72) АЩЕУЛОВ АНАТОЛІЙ АН АТОЛІЙОВИЧ, UA, РОМАНЮК ІГОР СТЕП АНОВИЧ, U A (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "КВАРЦ", U A (56) 3 30744 підключено до акумуляторів 5, які буфернопід'єднано до каталітичного термоелектричного генератора, що складається з каталітичного нагрівника 6, тепло якого проходить через термоелектричну батарею у вигляді послідовно електрично з'єднаних шайб 8 р- та n- типів провідності, розташованих між електротеплокомутуючими циліндричними прокладками 7 та 9. Прокладка 9 своєю зовнішньою стороною знаходиться в тепловому контакті з внутрішньою стороною ребристої частини корпусу 1. Далі розташовано паливний бак 11 з органічним паливом, який містить з одного боку паливний трубопровід 10 з'єднаний з каталітичним нагрівачем 6, та кришку з гвинтовим кріпленням 12, з іншого. Запропонований електричний переносний ліхтарик працює наступним чином. Органічне паливо з паливного баку 11 через трубопровід 10 поступає в об'єм каталітичного нагрівника 6, де за допомогою електричного нагрівника (на Фіг.1 його не показано) шляхом нагріву запускають реакцію безполум'яного горіння. Тепло, що виділяється цим нагрівником проходить через стінки прокладки 7, та проходить через шайби 8 р- та n- типів провідності, з яких складається термоелектрична батарея. Відроблене тепло далі через електротеплокомутуючу циліндричну прокладку 9 поступає до ребристого радіатора і розсіюється ним за рахунок природного конвективного теплообміну. Електричний струм, який генерується термоелектричною батареєю заряджає акумулятор 5 до якого через електроперемикач 4 підключено джерело випромінювання 3. Випромінювання яке генерує світловий діод 3 далі концентрується оптичним відбивачем 2 та направляється на об'єкт освітлення. Попередні випробування запропонованого пристрою показали, що при кімнатній температурі час його безперервної роботи складає 20-30 год. При з'єднанні паливного бака 11 з більшою паливною ємністю з паливом час роботи значно зростає. Особливість запропонованої конструкції сполучення електричного переносного ліхтарика з каталітичним термоелектричним ліхтариком дозволяє значно підвищити комфортність і його час роботи. Окрім того, при відповідному конструкторському виконанні ліхтар може служити джерелом тепла для обігріву рук у холодну пору року або інших холодних умовах (крайня північ). Джерела інформації 1. Патент US2005281020 Liaw Suh J. Battery charger for water-resistant flashlight. Published 2005,12,22. 2. Патент JP2005332791 Ohinata Sadahiro. Manual electric power generator and flashlight. Published 2005,12,02. 4
