Переносний електричний дезінсектор
Текст

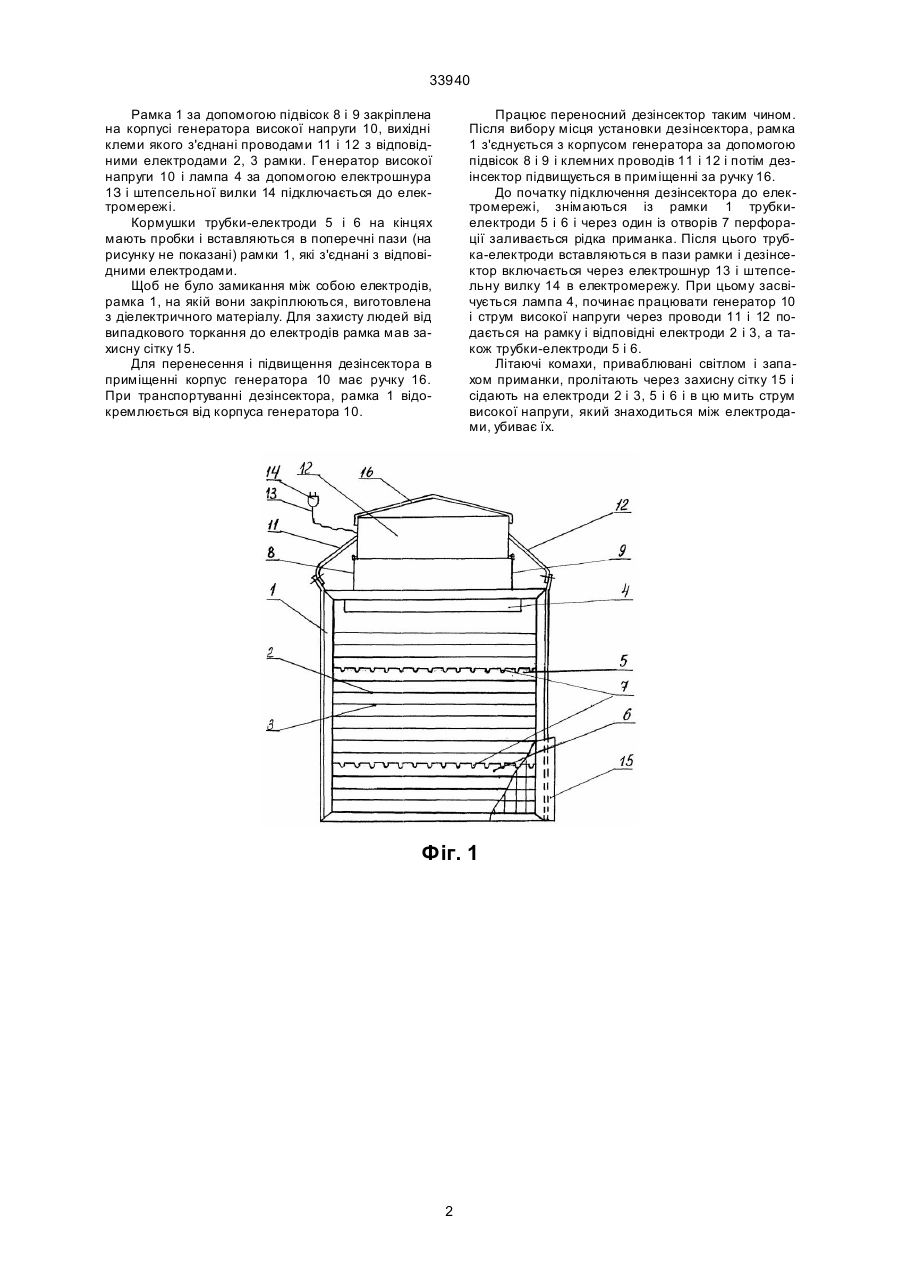

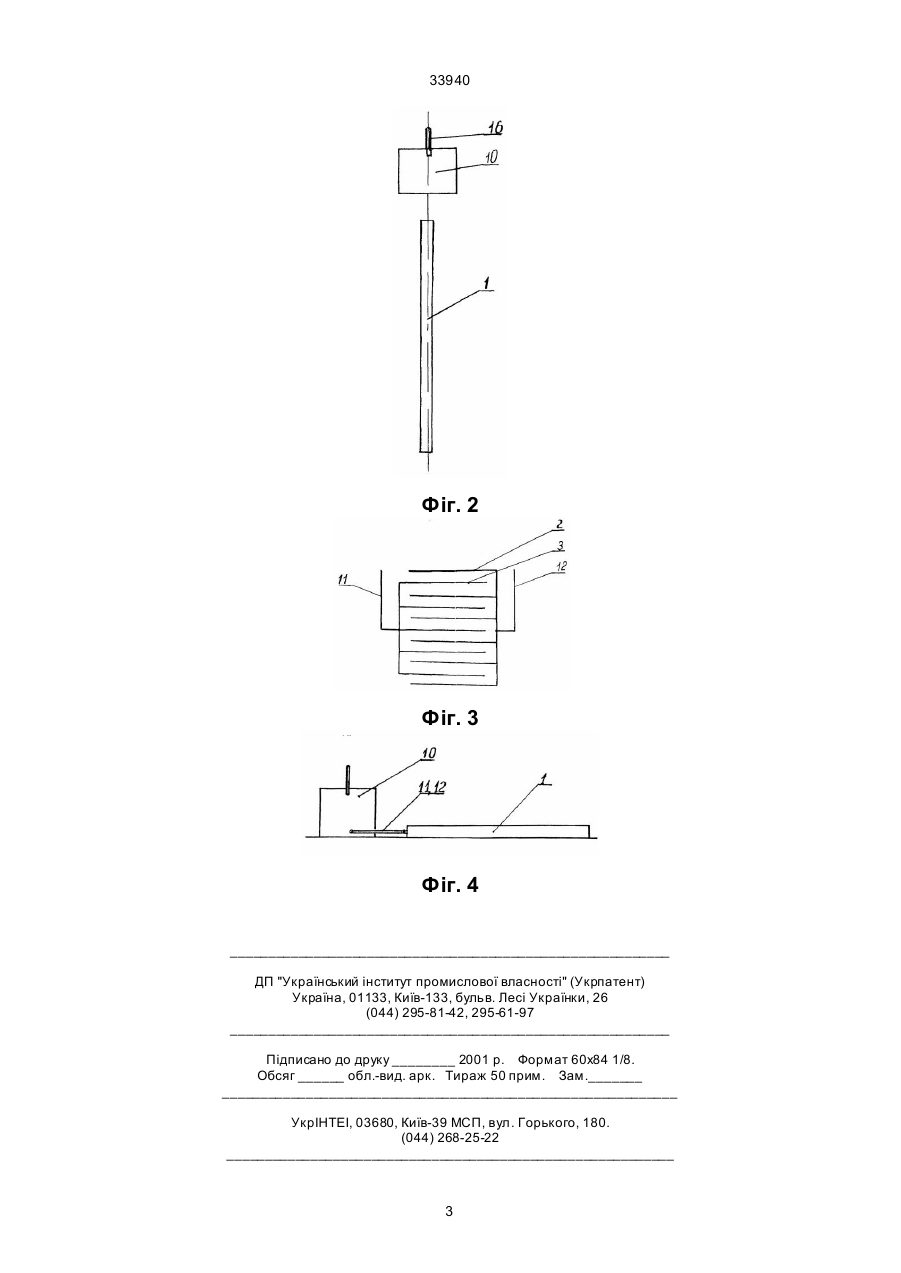

Переносний електричний дезінсектор, який включає електропастку з захисною сіткою у вигля 33940 Рамка 1 за допомогою підвісок 8 і 9 закріплена на корпусі генератора високої напруги 10, вихідні клеми якого з'єднані проводами 11 і 12 з відповідними електродами 2, 3 рамки. Генератор високої напруги 10 і лампа 4 за допомогою електрошнура 1З і штепсельної вилки 14 підключається до електромережі. Кормушки трубки-електроди 5 і 6 на кінцях мають пробки і вставляються в поперечні пази (на рисунку не показані) рамки 1, які з'єднані з відповідними електродами. Щоб не було замикання між собою електродів, рамка 1, на якій вони закріплюються, виготовлена з діелектричного матеріалу. Для захисту людей від випадкового торкання до електродів рамка мав захисну сітку 15. Для перенесення і підвищення дезінсектора в приміщенні корпус генератора 10 має ручку 16. При транспортуванні дезінсектора, рамка 1 відокремлюється від корпуса генератора 10. Працює переносний дезінсектор таким чином. Після вибору місця установки дезінсектора, рамка 1 з'єднується з корпусом генератора за допомогою підвісок 8 і 9 і клемних проводів 11 і 12 і потім дезінсектор підвищується в приміщенні за ручку 16. До початку підключення дезінсектора до електромережі, знімаються із рамки 1 трубкиелектроди 5 і 6 і через один із отворів 7 перфорації заливається рідка приманка. Після цього трубка-електроди вставляються в пази рамки і дезінсектор включається через електрошнур 13 і штепсельну вилку 14 в електромережу. При цьому засвічується лампа 4, починає працювати генератор 10 і струм високої напруги через проводи 11 і 12 подається на рамку і відповідні електроди 2 і 3, а також трубки-електроди 5 і 6. Літаючі комахи, приваблювані світлом і запахом приманки, пролітають через захисну сітку 15 і сідають на електроди 2 і 3, 5 і 6 і в цю мить струм високої напруги, який знаходиться між електродами, убиває їх. Фіг. 1 2 33940 Фіг. 2 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюPortable electric disinsector
Автори англійськоюBohdan Ivan Denysovych
Назва патенту російськоюПереносной электрический дезинсектор
Автори російськоюБогдан Иван Денисович
МПК / Мітки
МПК: A01M 1/00
Мітки: електричний, дезінсектор, переносний
