Пристрій для формування виробів з бетонних сумішей

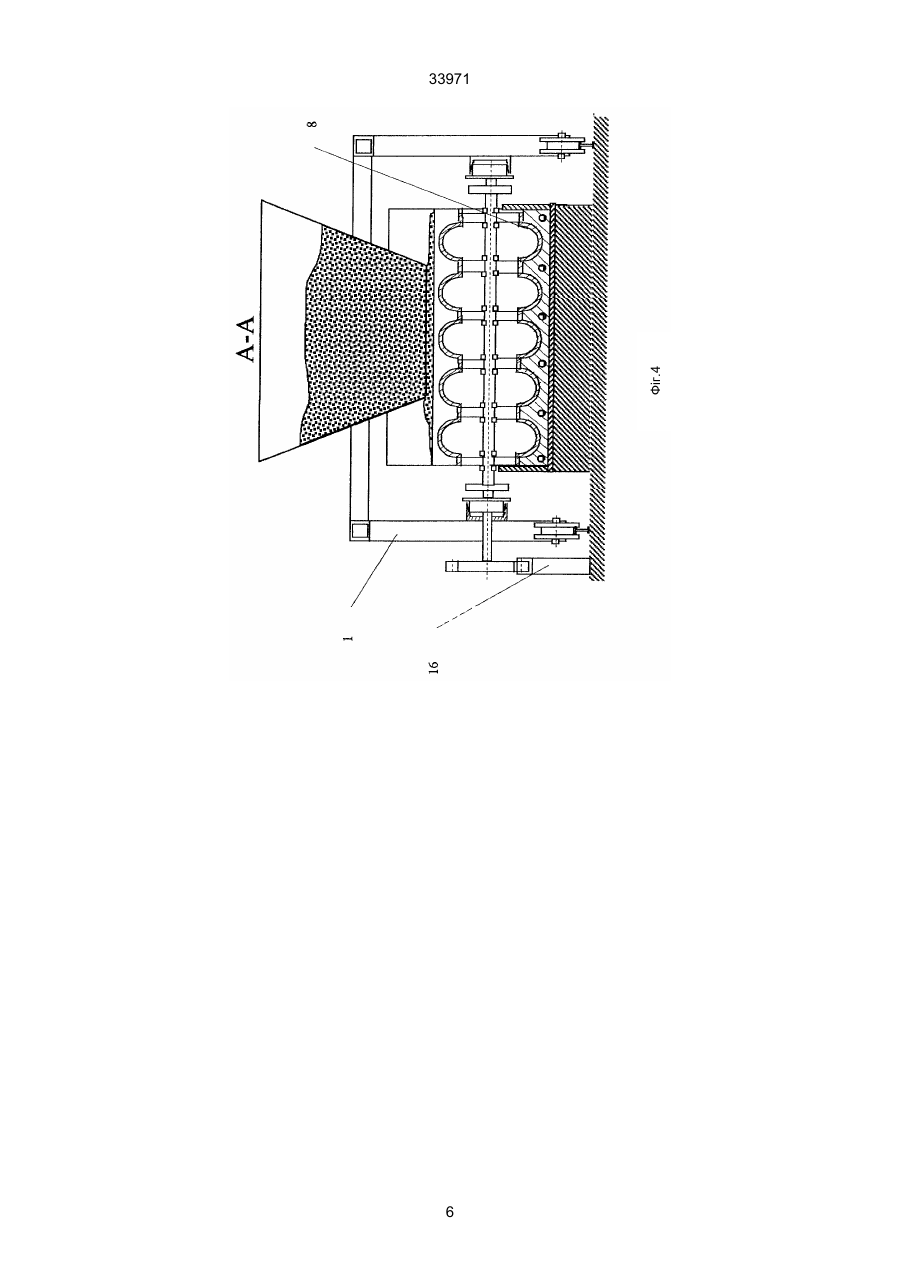

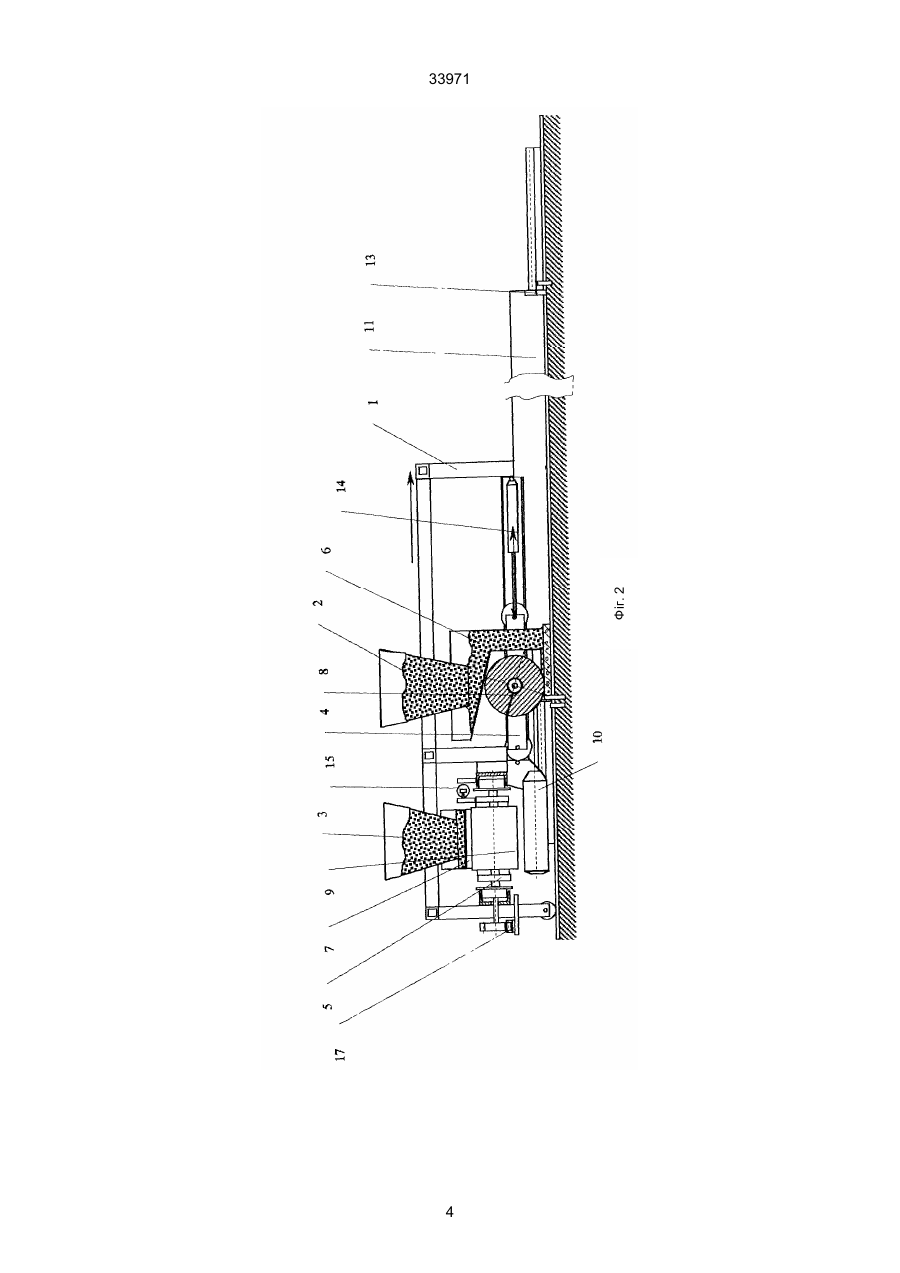

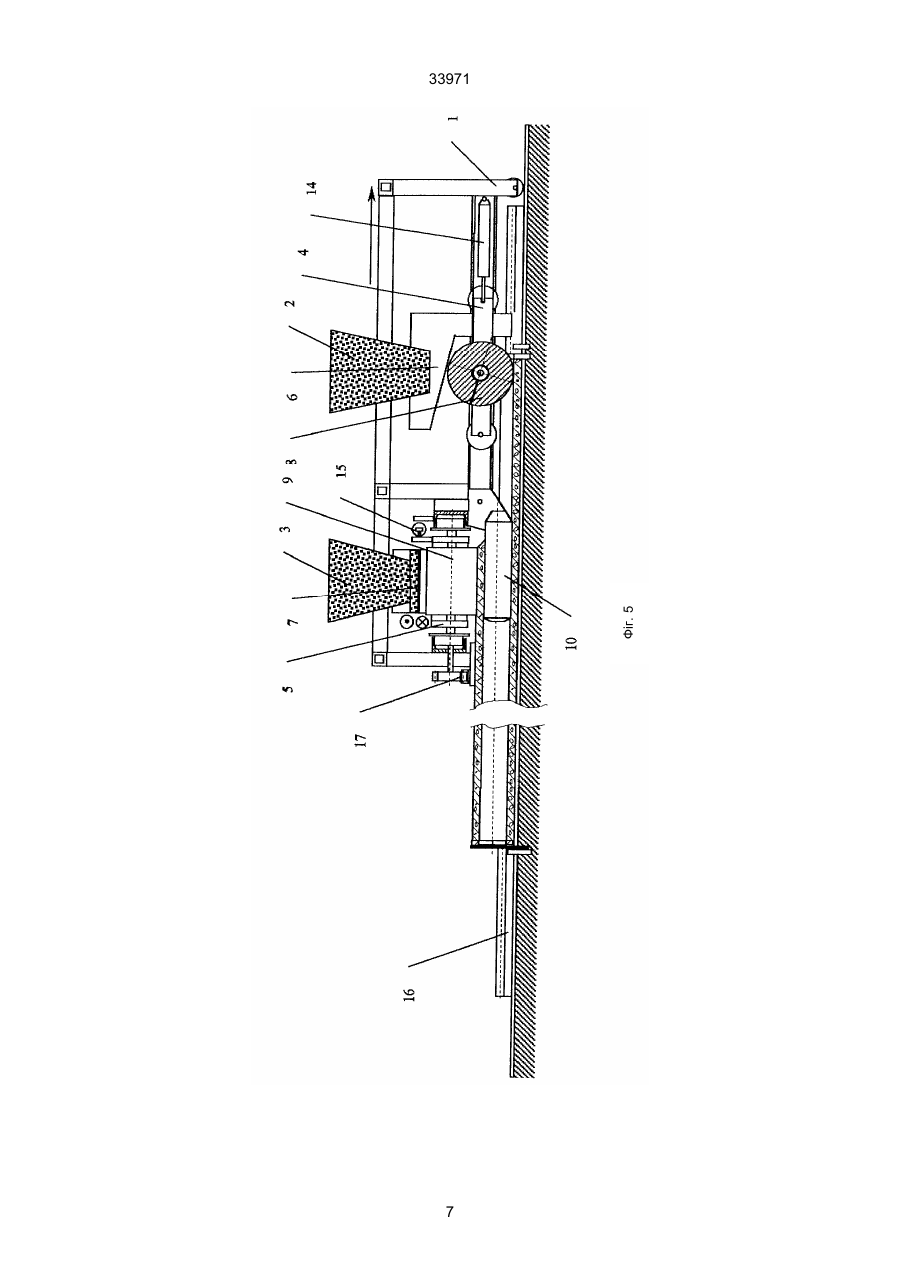

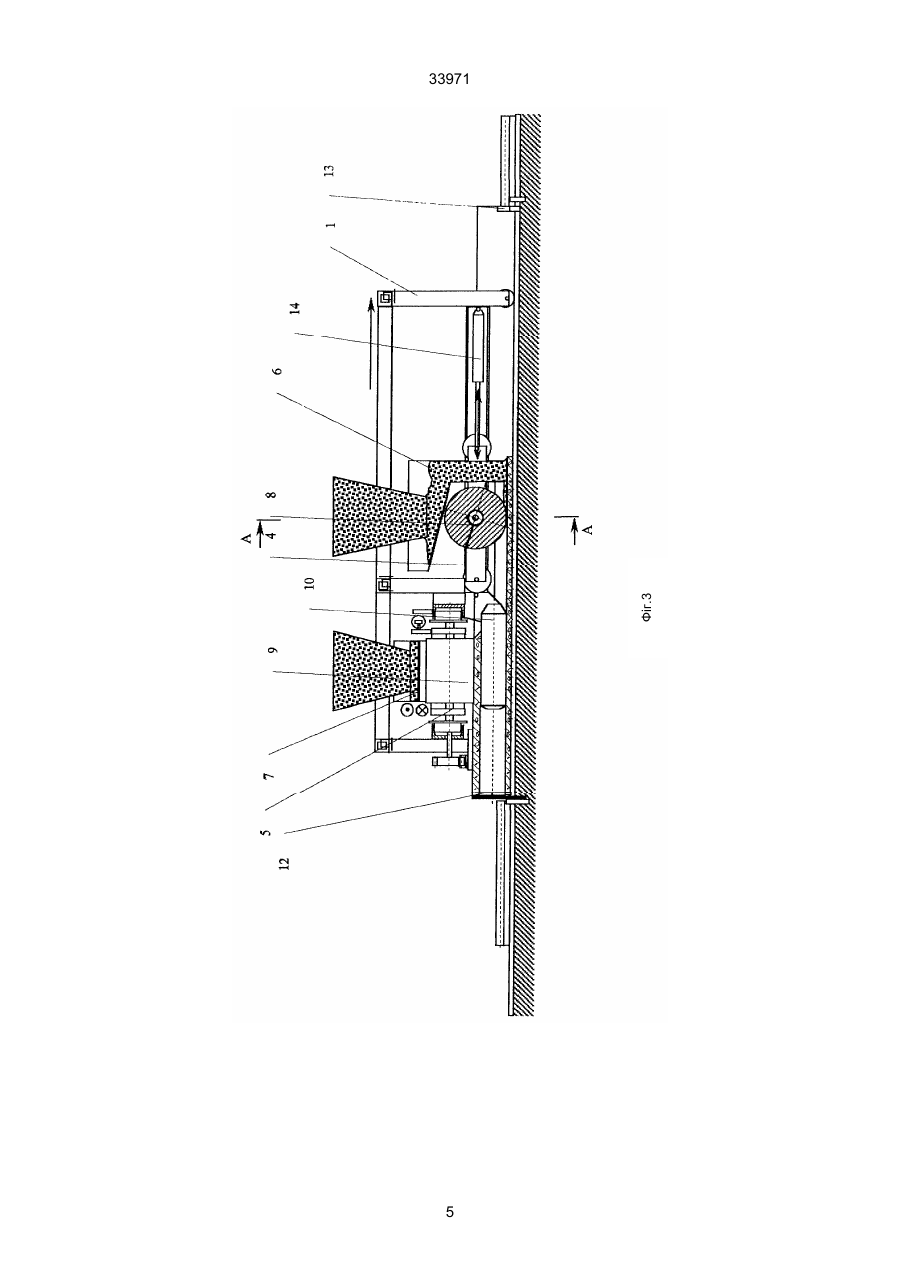

Пристрій для формування виробів з бетонних сумішей, який складається з самохідного порталу, 33971 секція пустотоутворювачів 10. Укочуючий ролик 8 має профіль, який може надавати ущільненій суміші форму нижньої частини виробу, ролик 9 має форму циліндру. Форма 11 має розкладні торцеві стінки 12, 13, що забезпечують вільне проходження крізь них укочуючого ролика 8. Зворотно-поступальний рух допоміжної горизонтально-рухомої рами 4 і горизонтально-рухомої рами 5 забезпечується циліндрами приводу 14 і 15. Укочуючі ролики 8 і 9 мають зубчасте зчеплення з рейками 16 і 17, які встановлені на основі форми 11 і самохідному порталі 1 відповідно. Пристрій працює таким чином. Процес формування проходить безперервно. При цьому на першому етапі здійснюється підготовка і формування першої нижньої частини виробу, на другому етапі - формування середньої частини, а на третьому етапі - формування останньої верхньої частини виробу. На першому етапі самохідний портал 1 встановлюється у положення, при якому рукав розподіляючого бункеру 6 у крайньому правому положенні відносно порталу 1 буде збігатися з початком форми 11. Потім бетонна суміш з бункеру 2 крізь розподіляючий бункер 6 поступає у форму 11, після чого вмикається привід пресування порталу (не зображено) і гідроциліндр приводу 14 допоміжної горизонтально- рухомої рами 4, на якій розташовано укочуючий ролик 8. Допоміжна горизонтально-рухома рама 4 разом з укочуючим роликом 8 здійснює зворотно-поступальні рухи повздовж виробу і самохідного порталу 1, що забезпечує гідроциліндр приводу 14. До збігання рукава розподіляючого бункеру 7 з початком форми, стінка форми 12 збирається повністю, після чого починається другий етап формування, який супроводжується поданням бетонної суміші з бункеру 3 крізь розподіляючий бункер 5 у форму 11, після чого вмикається гідроциліндр 15 приводу горизонтально рухомої рами 5, на якій розташовано укочуючий ролик 9. Горизонтально-рухома рама 5 разом з укочуючим роликом 9 здійснює зворотно-поступальні рухи поперек виробу і самохідного порталу 1, що забезпечує гідроциліндр приводу 15. При досягненні укочуючого ролика 8 кінця форми 11 починається заключний етап формування, який проходить наступним чином. Припиняється подача бетонної суміші у форму 11 крізь рукав розподіляючого бункеру 6, і вимикається гідроциліндр приводу 14 допоміжної горизонтально рухомої рами 4. Після виходу укочуючого ролика 8 з форми збирається задня стінка форми 13. Заключна верхня частина виробу ущільнюється укочуючим роликом 9. Зубчасте зчеплення укочуючих роликів 8 і 9 з рейками 16 і 17 запобігає від проковзування укочуючих роликів відносно суміші на всіх етапах формування. Якість формування пустотного виробу підвищується за рахунок збільшення у нижній частині виробу ущільнюючих тисків, які буде здійснювати укочуючий ролик, профіль якого може надавати ущільненій суміші форму нижньої частини виробу. 2 Фіг.1 33971 3 Фіг. 2 33971 4 Фіг.3 33971 5 Фіг.4 33971 6 Фіг. 5 33971 7 33971 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 8
