Спосіб автоматичного керування абсорбційними холодильними приладами
Номер патенту: 30771
Опубліковано: 11.03.2008
Автори: Тітлова Ольга Олександрівна, Хобін Віктор Андрійович
Формула / Реферат
Спосіб автоматичного керування абсорбційними холодильними приладами, що включає вимірювання температури в робочій холодильній камері, її порівняння з заданим значенням та регулювання за рахунок зміни потужності, яку підводять до нагрівального елемента, який відрізняється тим, що зміну потужності здійснюють безперервно - пропорційно різниці між значеннями заданої і виміряної температур.
Текст

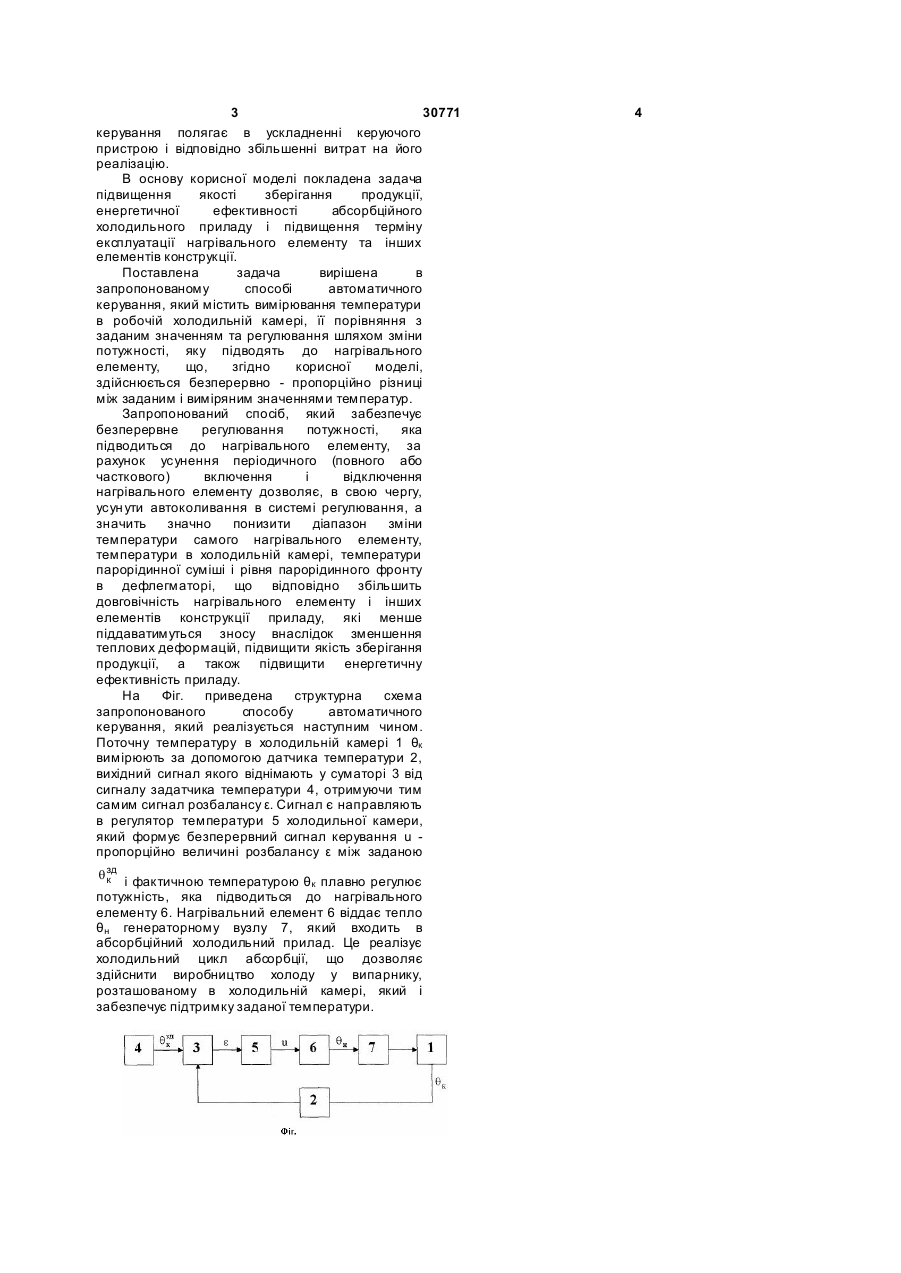

Спосіб автоматичного керування абсорбційними холодильними приладами, що 3 30771 керування полягає в ускладненні керуючого пристрою і відповідно збільшенні витрат на його реалізацію. В основу корисної моделі покладена задача підвищення якості зберігання продукції, енергетичної ефективності абсорбційного холодильного приладу і підвищення терміну експлуатації нагрівального елементу та інших елементів конструкції. Поставлена задача вирішена в запропонованому способі автоматичного керування, який містить вимірювання температури в робочій холодильній камері, її порівняння з заданим значенням та регулювання шляхом зміни потужності, яку підводять до нагрівального елементу, що, згідно корисної моделі, здійснюється безперервно - пропорційно різниці між заданим і виміряним значеннями температур. Запропонований спосіб, який забезпечує безперервне регулювання потужності, яка підводиться до нагрівального елементу, за рахунок усунення періодичного (повного або часткового) включення і відключення нагрівального елементу дозволяє, в свою чергу, усун ути автоколивання в системі регулювання, а значить значно понизити діапазон зміни температури самого нагрівального елементу, температури в холодильній камері, температури парорідинної суміші і рівня парорідинного фронту в дефлегматорі, що відповідно збільшить довговічність нагрівального елементу і інших елементів конструкції приладу, які менше піддаватимуться зносу внаслідок зменшення теплових деформацій, підвищити якість зберігання продукції, а також підвищити енергетичну ефективність приладу. На Фіг. приведена структурна схема запропонованого способу автоматичного керування, який реалізується наступним чином. Поточну температуру в холодильній камері 1 θк вимірюють за допомогою датчика температури 2, вихідний сигнал якого віднімають у суматорі 3 від сигналу задатчика температури 4, отримуючи тим самим сигнал розбалансу ε. Сигнал є направляють в регулятор температури 5 холодильної камери, який формує безперервний сигнал керування u пропорційно величині розбалансу ε між заданою q зд і фактичною температурою θ плавно регулює к к потужність, яка підводиться до нагрівального елементу 6. Нагрівальний елемент 6 віддає тепло θн генераторному вузлу 7, який входить в абсорбційний холодильний прилад. Це реалізує холодильний цикл абсорбції, що дозволяє здійснити виробництво холоду у випарнику, розташованому в холодильній камері, який і забезпечує підтримку заданої температури. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for automated control of absorption refrigeration units
Автори англійськоюKhobin Viktor Andriiovych, Titlova Olha Oleksandrivna
Назва патенту російськоюСпособ автоматического управления абсорбционными холодильными приборами
Автори російськоюХобин Виктор Андреевич, Титлова Ольга Александровна
МПК / Мітки
МПК: F25B 15/00
Мітки: абсорбційними, автоматичного, спосіб, приладами, керування, холодильними
Код посилання
<a href="https://ua.patents.su/2-30771-sposib-avtomatichnogo-keruvannya-absorbcijjnimi-kholodilnimi-priladami.html" target="_blank" rel="follow" title="База патентів України">Спосіб автоматичного керування абсорбційними холодильними приладами</a>
