Робочий орган відцентрового розкидувача мінеральних добрив

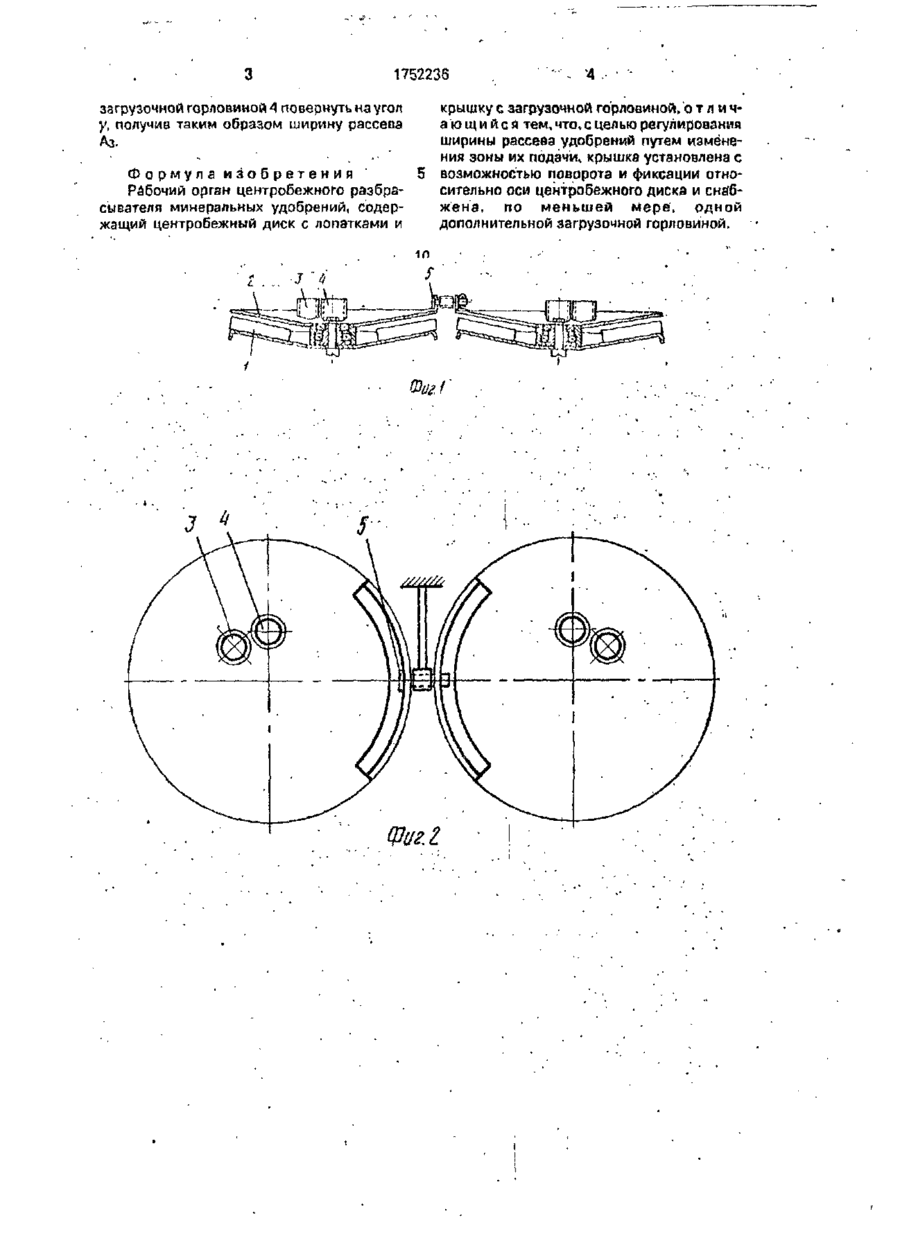

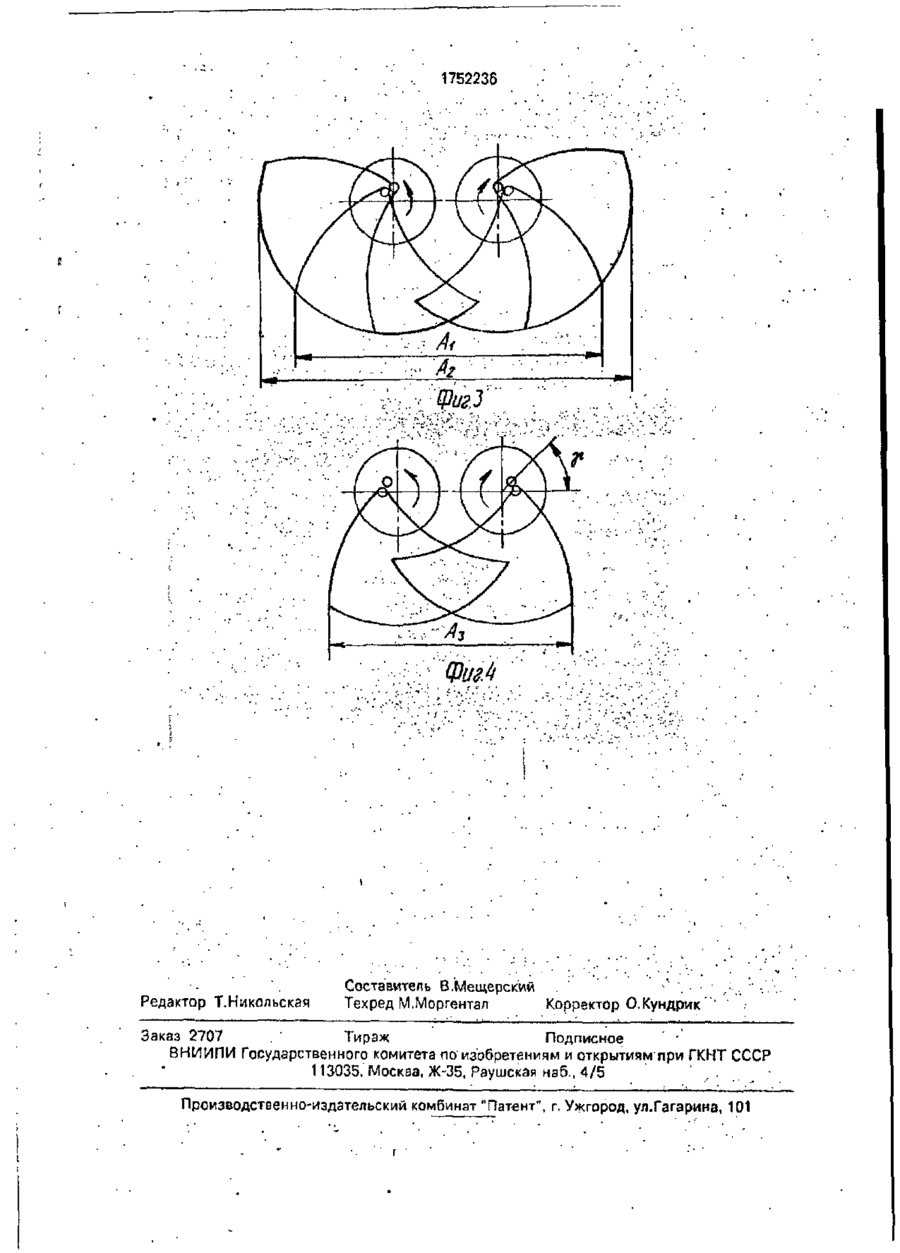

Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - регулирование ширины рассева путем изменения зоны подачи. Рабочий орган центробежного разбрасывателя удобрений с о д е р ж и т ц е н т р о б е ж н ы й диск с лопатками и поворотную крышку с загрузочными горловинами 3 и 4, крышка фиксиру. ется в заданном положении стопором 5. При вращении диска туки подаются в загрузочные горловины 3 и 4 при этом они максимзльно рассеиваются по полю. Для уменьшения ширины рассева туки подаются только" в горловину 4.'Для большего уменьшения зоны рассепа крышку с загрузочной горловиной 4 поворачивают на определенный угол. 4 ил. Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для внесения минеральных удобрений. Цель изобретения - регулирование ширины рассева удобрений путем изменения зоны их подачи. На фиг.1 изображен рабочий орган центробежного разбрасывателя, общий вид: нафиг.2-тоже, вид сверху; на фиг.З представлена схема рассева туков; на фиг.4 - то же, с подачей в одну горловину с изменением зоны подачи на угол у, Рабочий орган центробежного разбрасывателя минеральных удобрений состоит из центробежного диска 1 с лопатками, на котором установлена поворотная относительно оси диска крышка 2 с расположенными на ней загрузочными горловинами 3 и 4. Крышка 2 фиксируется а заданном положении стопором 5. Рабочий орган центробежного разбрасывателя работает следующим образом. При вращении центробежного диска 1 туки подаются через загрузочные горловины 3 и 4 крышки 2 на лопатки диска 1 и максимально рассеиваются по полю. В случае необходимости уменьшения ширины рассева туки подаются только в горловину 4, уменьшая таким образом ширину рассева до Ai. При необходимости еще больше уменьшить зону рассева следует крышку 2 с (21)4611114/15 (22)01.12.88 . • • •• '•••':, *"•••• ел N3 С* 1752236 загрузочной горловиной А повернуть на угол у, полумиа таким образом ширину рассева АзФормула изобретения Рабочий орган центробежного разбрасывателя минеральных удобрений, содержащий центробежный диск с лопатками и крышку G загрузочной горловиной, о т л и ч а ю щ и й с я тем, что, с целью регулирования ширины рассева удобрений путем изменения зоны их подачи, крышка установлена с возможностью поворота и фиксации относительно оси центробежного диска и снабжена, по м е н ь ш е й мере, одной дополнительной загрузочной горловиной. 1752236 ФигМ Редактор Т.Никольская Составитель В.Мещерский . ' ; _ • ... •. Техред М.Моргентал Корректор О.Кундрик"' . Заказ 2707 . Тираж Подписное ' ' ВНИИПИ Государственного комитета по" изобретениям и открытиямпри ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 " , - .. Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
