Високовольтний короткозамикач

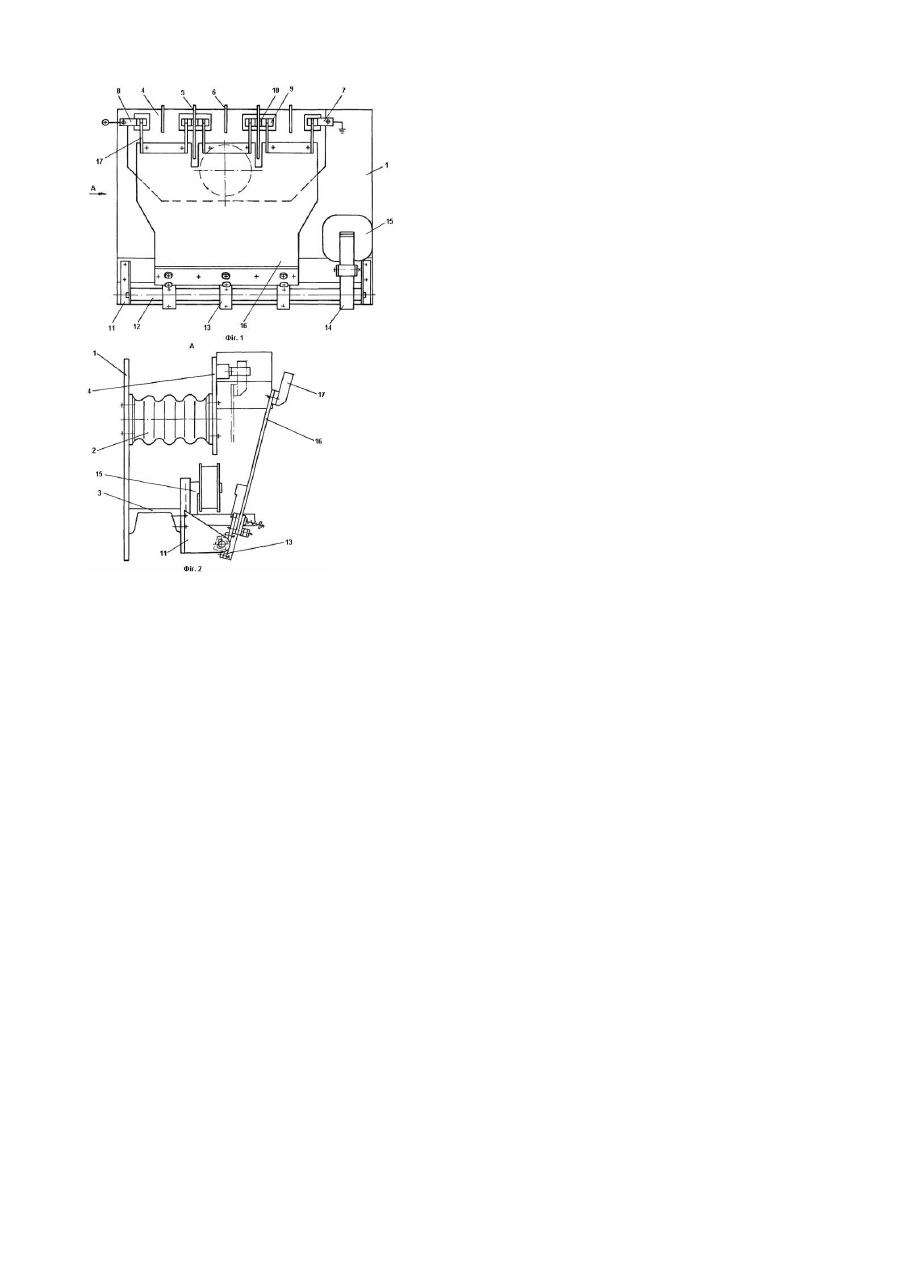

Запропоноване технічне рішення належить до високовольтного апаратобудування і може бути використаним для зняття залишкового потенціалу ємнісних накопичувачів енергії електрогідравлічних установок після їх розряду на розрядний опір. Відомий високовольтний триполюсний роз'єднувач, що містить раму з укріпленими на ній прохідними й опорними ізоляторами, рухливі та нерухомі контакти і вал роз'єднувача з важелями і тягами (див. патент №1301383, ФРН, 21с 28/03, 16.06.1960). До недоліків цього роз'єднувача належить громіздкість і потреба мати кілька варіантів коробів. Крім того, утруднений огляд коробів. Відомий також високовольтний триполюсний роз'єднувач, що містить раму з укріпленими на ній прохідними й опорними ізоляторами, рухомі та нерухомі контакти, вал роз'єднувача з важелями і тягами, при цьому раму обладнано шарнірно закріпленим екраном для закриття нерухомого контакту роз'єднувача, що знаходиться у відключеному положенні, і з'єднаним за допомогою важелів з валом зазначеного роз'єднувача (див. авт. свід. №583491, СРСР, Н01Н31/00 опубл. 05.12.77, Бюл. №45). До недоліку відомого технічного рішення, визначеного як прототип, необхідно віднести великі габарити та складність конструкції контактних груп і привода вмикання, що полягає у великій кількості важелів, потрібних для створення повітряного зазору, що повинний забезпечити необхідну електричну міцність між контактами, тобто повітряний проміжок має бути великої довжини, що і призводить до великих габаритів пристрою. У основу корисної моделі поставлено завдання зі створення такого короткозамикача, у якому за рахунок створення декількох послідовних повітряних проміжків, що забезпечують у сумі достатню електричну міцність, досягається можливість зменшити габарити, спростити конструкцію приводу й знизити масу пристрою. Поставлене завдання розв'язується тим, що високовольтний короткозамикач, містить опорну плиту, на якій розташовано ізолятор, нерухомі контакти, рухомі контакти ножового типу і привід, відповідно до корисної моделі, його обладнано додатковими нерухомими контактами, закріпленими на діелектричній плиті, а привід виконано електромагнітним. На фігурі 1 наведено загальний вигляд запропонованого пристрою; на фігурі 2 - розріз А-А. Пристрій містить опорну плиту 1, на якій встановлено ізолятор 2 і швелер 3. На ізоляторі 2 установлено діелектричну плиту 4 з роздільними діелектричними пластинами 5 і 6, на якій розміщено нерухомі контакти: низькопотенційний 7, високовольтний 8 і проміжні 9, причому проміжні контакти 9 електричне попарно зв'язані шинами 10. На швелері 3 за допомогою кронштейнів 11 установлено вал 12, з яким зв'язані важелі 13 і підпружинена рухома частина 14 електромагнітного приводу. Нерухому частину 15 останнього зв'язано зі швелером 3. На важелях 13 за допомогою пружних зв'язків установлено діелектричну плиту 16, на якій розташовано рухомі контакти 17 ножового типу електричне попарно з'єднані, причому зазори нерухомих контактів і ножові частини рухомих контактів знаходяться в площинах перпендикулярних вісі вала 12. На фігурі 2 наведено розрив між рухомими 17 і нерухомими контактами 7, 8, 9. Кількість таких розривів відповідає кількості n пар рухомих і нерухомих контактів. У такому разі електрична міцність повітряного проміжку при розімкнутих контактах у n разів вище, ніж для однієї пари контактів. Висока електрична міцність короткозамикача забезпечується також за рахунок великих шляхів стр уму витоку по поверхні діелектриків, отриманих за рахунок діелектричних пластин 5 і 6. Запропонований пристрій працює так. Після виконання робіт на електрогідравлічній установці, пов'язаних з електричним розрядом, відбувається закорочування батареї конденсаторів через резистор на землю, тобто з'єднання високовольтного виводу конденсаторів із заземленим низьковольтним через резистор. При цьому на високовольтному виводі конденсаторів залишається потенціал, що представляє собою небезпеку для обслуговуючого персоналу. Для зняття потенціалу включається захисний короткозамикач. Для цього живильна напруга подається на електромагнітний привід 14. При цьому в кронштейнах 11 повертається вал 12 з важелями 13 і діелектричною плитою 16. Рухомі контакти ножового типу 17, установлені на діелектричній плиті 16, входять у контакт із проміжними контактами 9, високовольтним контактом 8 і низькопотенційним (заземленим) контактом 7. При цьому коло між контактами 8 і 7 замикається так: контакт 8, перша пара рухомих контактів 17, перша пара проміжних контактів 9, зв'язана шиною 10, друга пара рухомих контактів 17, друга пара проміжних контактів 9, зв'язана шиною 10, третя пара рухливи х контактів 17 і контакт 7. Потенціал конденсаторів, що був на контакті 8 знижується до рівня потенціалу заземленого контакту 7 за рахунок невеликого, опору зазначеного кола. Після цього забезпечено безпеку робіт на високовольтних виводах конденсаторів. У вимкнутому стані приводу 14, вал 12 з важелями 13 і пластиною 16 повертається на деякий кут. Рухомі контакти 17 виходять із зачеплення з контактами 8, 9 і 7, при цьому формуються 6 повітряних проміжків (за кількості рухомих контактів), що забезпечують електричну міцність по повітрю між контактами 8 і 7. Для забезпечення електричної міцності між зазначеними контактами по поверхні діелектричної плити 4 установлено розділові діелектричні пластини 5 і 6. Таким чином, представлена конструкція короткозамикача забезпечує необхідну працездатність (стійкість до пробою).
