Високовольтний комутаційний апарат

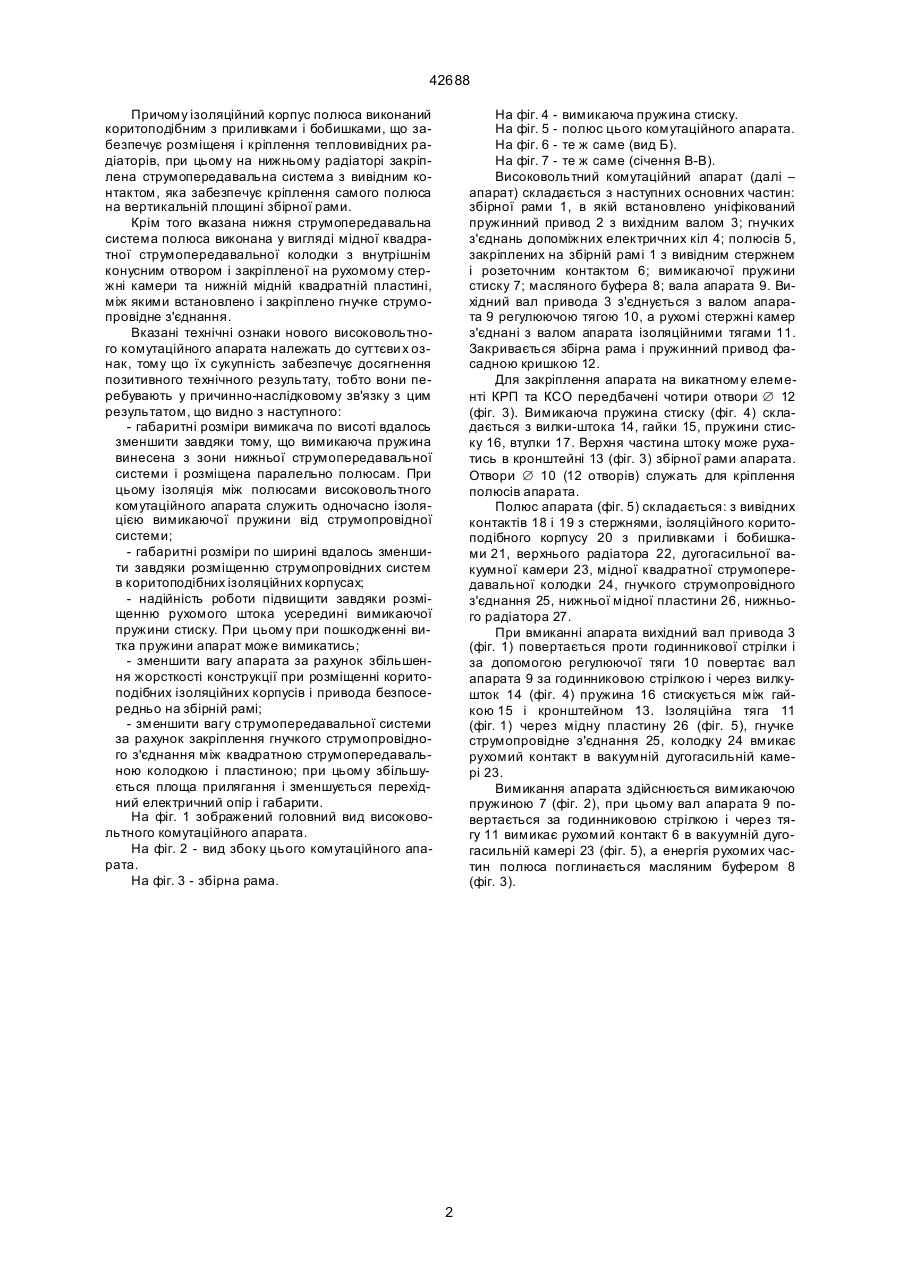

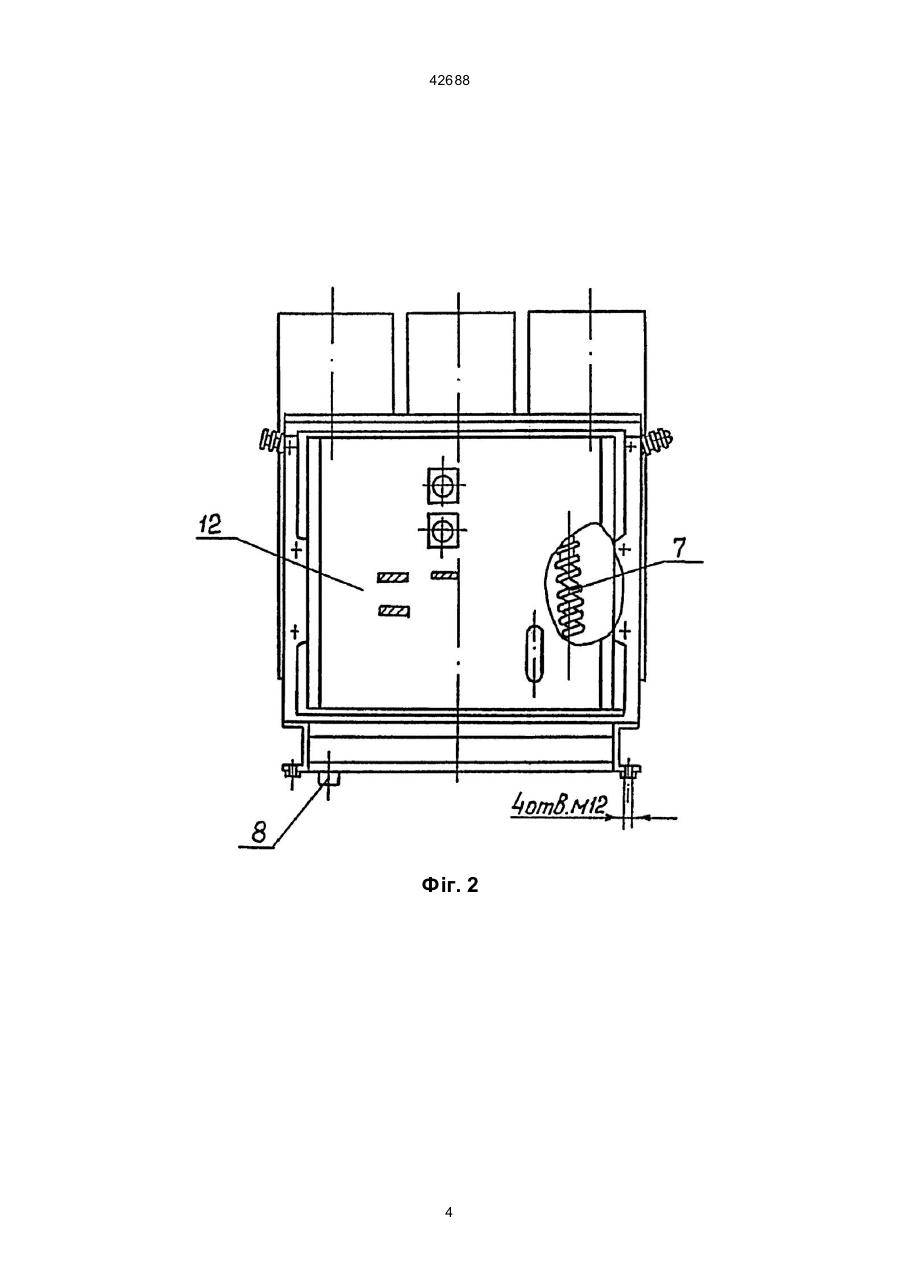

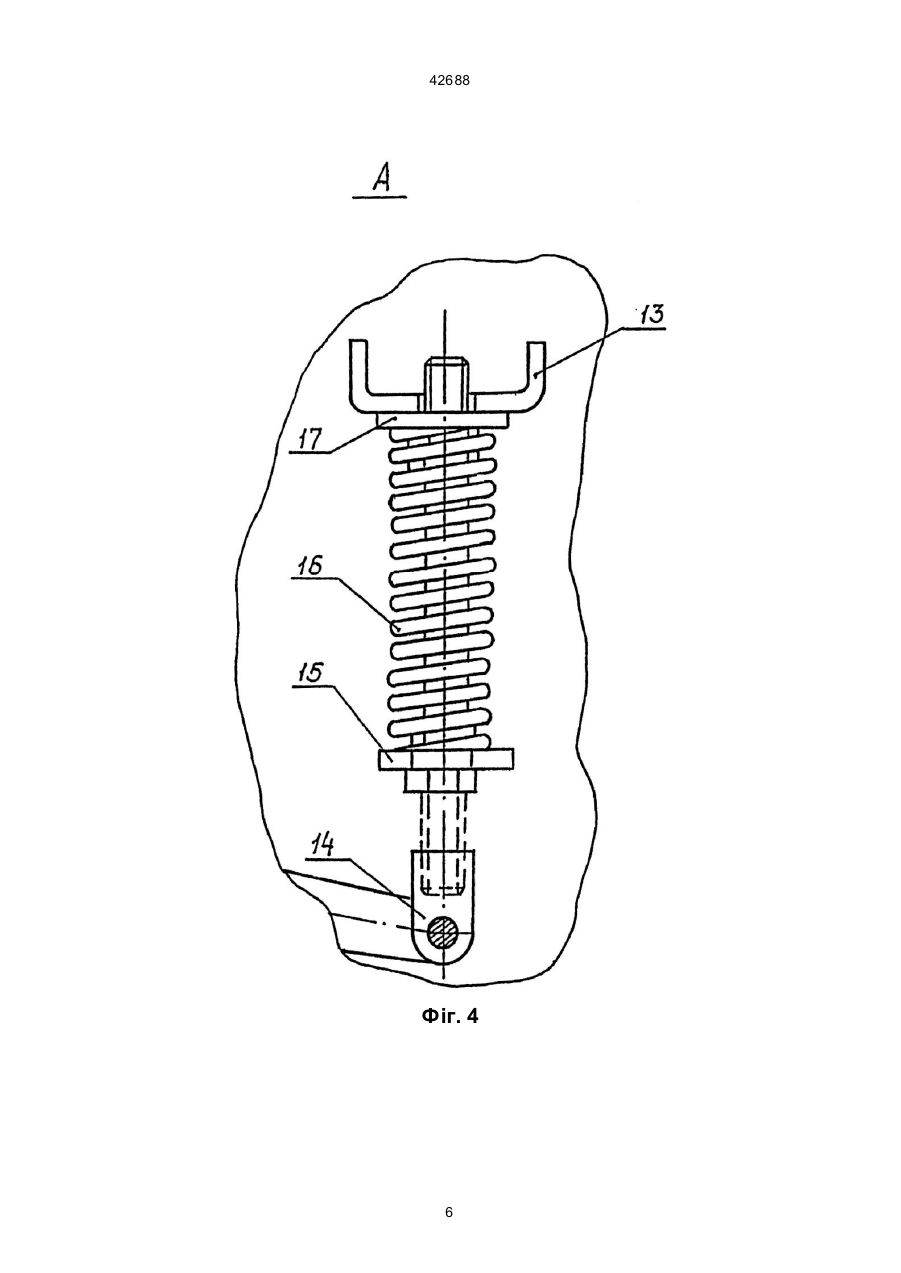

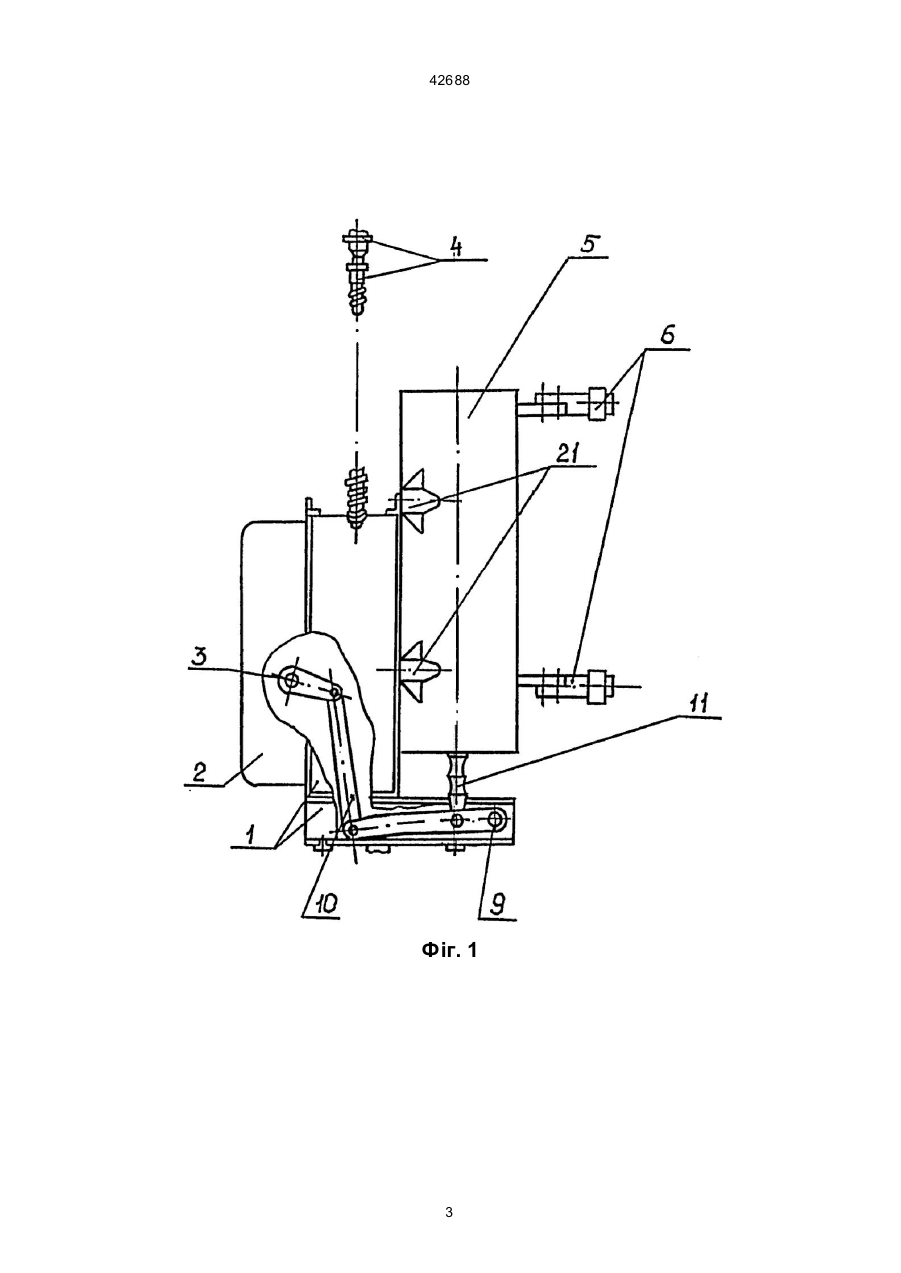

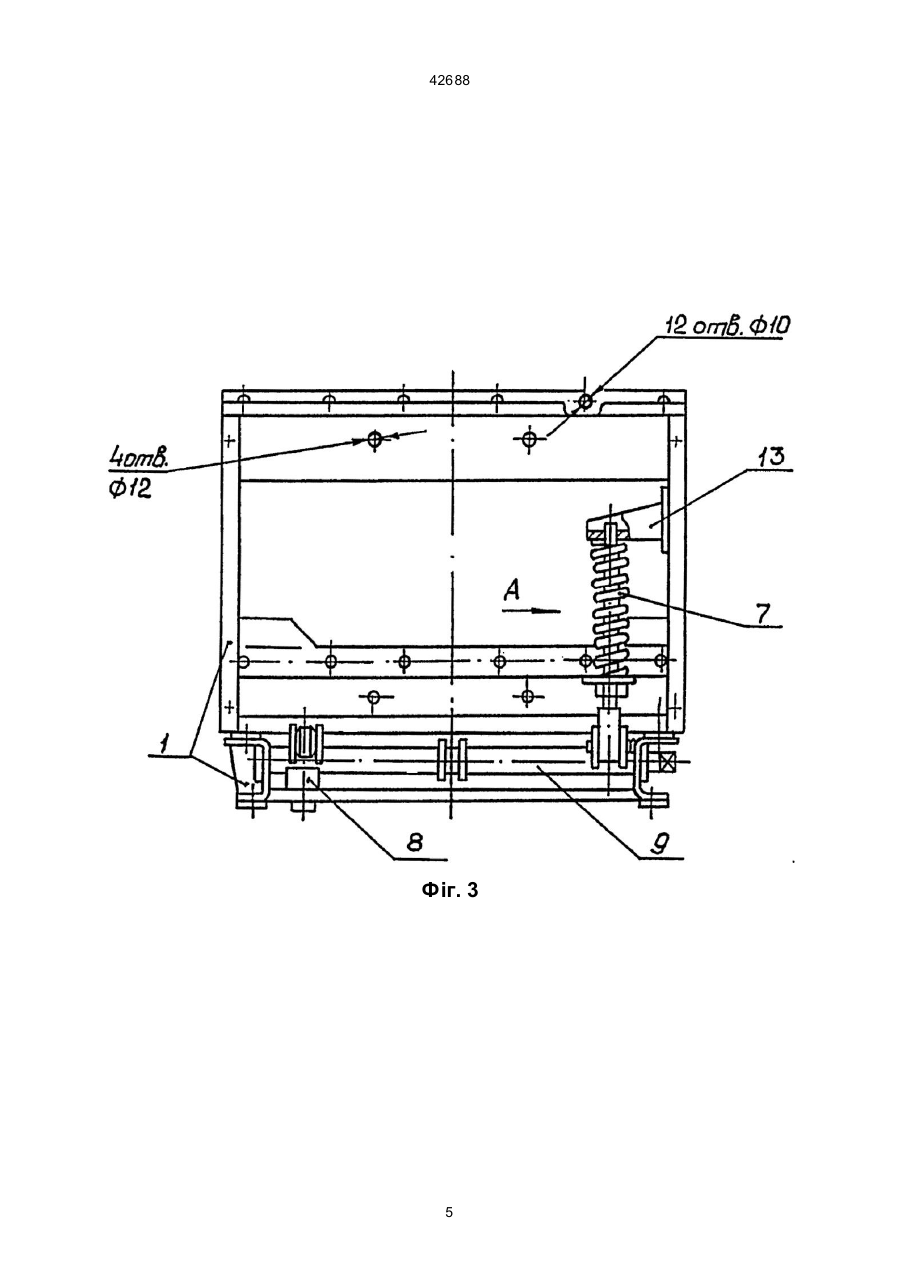

1. Високовольтний комутаційний апарат, який містить полюси, закріплені на збірній рамі з валом, масляним буфером та вимикаючою пружиною, ізоляційні корпуси полюсів з нижньою струмопередавальною системою, який відрізняється тим, що вимикаюча пружина встановлена у вказаній збірній рамі, виконана у вигляді пружини стиску і розміщена паралельно полюсам, а всередині пружини 42688 Причому ізоляційний корпус полюса виконаний коритоподібним з приливками і бобишками, що забезпечує розміщеня і кріплення тепловивідних радіаторів, при цьому на нижньому радіаторі закріплена струмопередавальна система з вивідним контактом, яка забезпечує кріплення самого полюса на вертикальній площині збірної рами. Крім того вказана нижня струмопередавальна система полюса виконана у вигляді мідної квадратної струмопередавальної колодки з внутрішнім конусним отвором і закріпленої на рухомому стержні камери та нижній мідній квадратній пластині, між якими встановлено і закріплено гнучке струмопровідне з'єднання. Вказані технічні ознаки нового високовольтного комутаційного апарата належать до суттєви х ознак, тому що їх сукупність забезпечує досягнення позитивного технічного результату, тобто вони перебувають у причинно-наслідковому зв'язку з цим результатом, що видно з наступного: - габаритні розміри вимикача по висоті вдалось зменшити завдяки тому, що вимикаюча пружина винесена з зони нижньої струмопередавальної системи і розміщена паралельно полюсам. При цьому ізоляція між полюсами високовольтного комутаційного апарата служить одночасно ізоляцією вимикаючої пружини від струмопровідної системи; - габаритні розміри по ширині вдалось зменшити завдяки розміщенню струмопровідних систем в коритоподібних ізоляційних корпусах; - надійність роботи підвищити завдяки розміщенню рухомого штока усередині вимикаючої пружини стиску. При цьому при пошкодженні витка пружини апарат може вимикатись; - зменшити вагу апарата за рахунок збільшення жорсткості конструкції при розміщенні коритоподібних ізоляційних корпусів і привода безпосередньо на збірній рамі; - зменшити вагу струмопередавальної системи за рахунок закріплення гнучкого струмопровідного з'єднання між квадратною струмопередавальною колодкою і пластиною; при цьому збільшується площа прилягання і зменшується перехідний електричний опір і габарити. На фіг. 1 зображений головний вид високовольтного комутаційного апарата. На фіг. 2 - вид збоку цього комутаційного апарата. На фіг. 3 - збірна рама. На фіг. 4 - вимикаюча пружина стиску. На фіг. 5 - полюс цього комутаційного апарата. На фіг. 6 - те ж саме (вид Б). На фіг. 7 - те ж саме (січення В-В). Високовольтний комутаційний апарат (далі – апарат) складається з наступних основних частин: збірної рами 1, в якій встановлено уніфікований пружинний привод 2 з вихідним валом 3; гнучких з'єднань допоміжних електричних кіл 4; полюсів 5, закріплених на збірній рамі 1 з вивідним стержнем і розеточним контактом 6; вимикаючої пружини стиску 7; масляного буфера 8; вала апарата 9. Вихідний вал привода 3 з'єднується з валом апарата 9 регулюючою тягою 10, а рухомі стержні камер з'єднані з валом апарата ізоляційними тягами 11. Закривається збірна рама і пружинний привод фасадною кришкою 12. Для закріплення апарата на викатному елементі КРП та КСО передбачені чотири отвори Æ 12 (фіг. 3). Вимикаюча пружина стиску (фіг. 4) складається з вилки-штока 14, гайки 15, пружини стиску 16, втулки 17. Верхня частина штоку може рухатись в кронштейні 13 (фіг. 3) збірної рами апарата. Отвори Æ 10 (12 отворів) служать для кріплення полюсів апарата. Полюс апарата (фіг. 5) складається: з вивідних контактів 18 і 19 з стержнями, ізоляційного коритоподібного корпусу 20 з приливками і бобишками 21, верхнього радіатора 22, дугогасильної вакуумної камери 23, мідної квадратної струмопередавальної колодки 24, гнучкого струмопровідного з'єднання 25, нижньої мідної пластини 26, нижнього радіатора 27. При вмиканні апарата вихідний вал привода 3 (фіг. 1) повертається проти годинникової стрілки і за допомогою регулюючої тяги 10 повертає вал апарата 9 за годинниковою стрілкою і через вилкушток 14 (фіг. 4) пружина 16 стискується між гайкою 15 і кронштейном 13. Ізоляційна тяга 11 (фіг. 1) через мідну пластину 26 (фіг. 5), гнучке струмопровідне з'єднання 25, колодку 24 вмикає рухомий контакт в вакуумній дугогасильній камері 23. Вимикання апарата здійснюється вимикаючою пружиною 7 (фіг. 2), при цьому вал апарата 9 повертається за годинниковою стрілкою і через тягу 11 вимикає рухомий контакт 6 в вакуумній дугогасильній камері 23 (фіг. 5), а енергія рухомих частин полюса поглинається масляним буфером 8 (фіг. 3). 2 42688 Фіг. 1 3 42688 Фіг. 2 4 42688 Фіг. 3 5 42688 Фіг. 4 6 42688 Фіг. 5 7 42688 Фіг. 6 Фіг. 7 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 8
