Високовольтний автогазовий вимикач навантаження

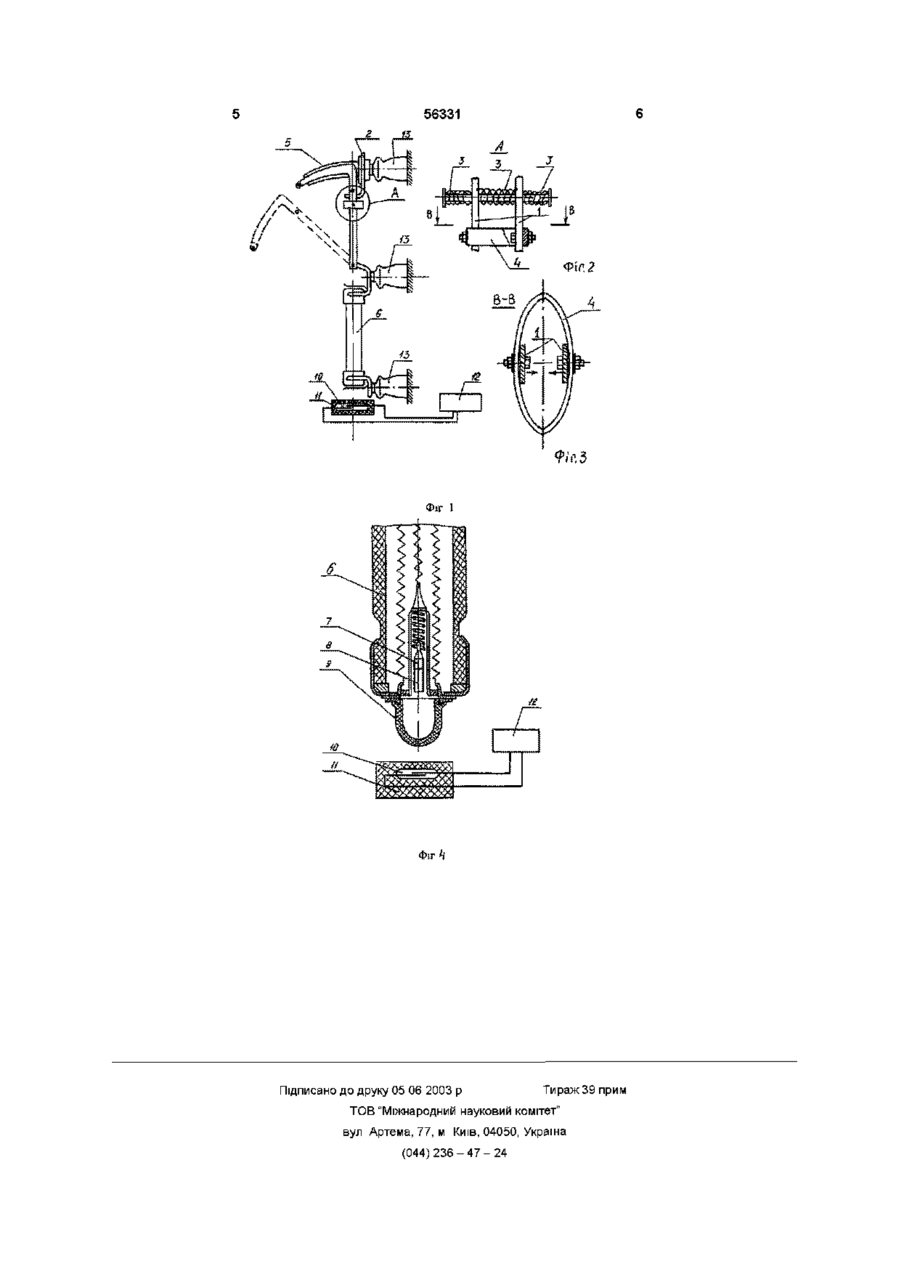

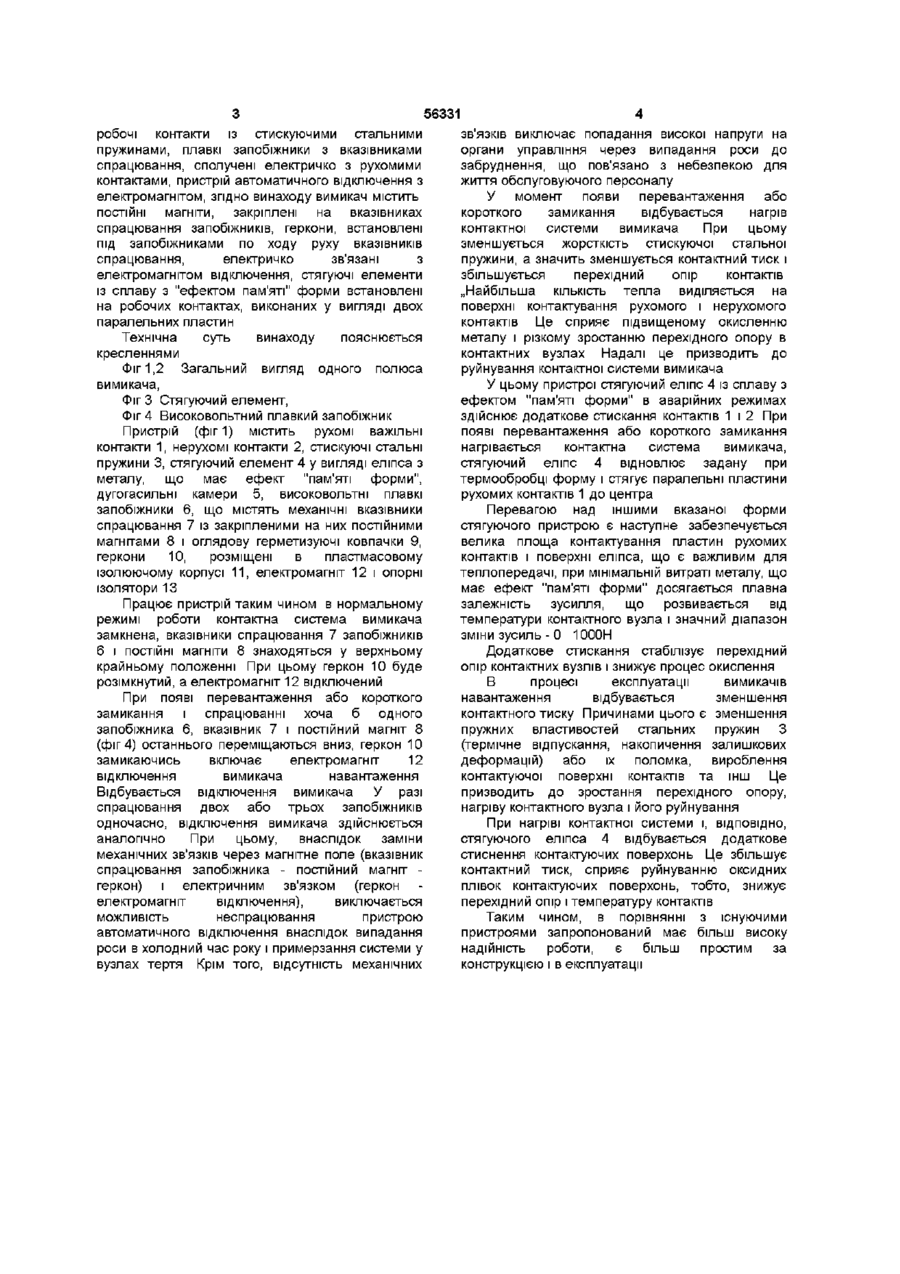

Високовольтний автогазовий вимикач навантаження, який містить опорні ізолятори по числу фаз, на яких розміщені нерухомі дугогасильні і робочі контакти, рухомі дугогасильні В основу заявленого технічного рішення покладено задачу підвищення функціональної надійності роботи вимикача за рахунок підвищення надійності роботи пристрою автоматичного відключення і стабілізації перехідного опору робочих контактів при їх нагріванні Поставлена винаходом задача вирішується тим, що високовольтний автогазовий вимикач навантаження містить опорні ізолятори по числу фаз, на яких розміщені нерухомі дугогасильні і О со го (О ю 56331 робочі контакти із стискуючими стальними пружинами, плавкі запобіжники з вказівниками спрацювання, сполучені електричко з рухомими контактами, пристрій автоматичного відключення з електромагнітом, згідно винаходу вимикач містить ПОСТІЙНІ магніти, закріплені на вказівниках спрацювання запобіжників, геркони, встановлені під запобіжниками по ходу руху вказівників спрацювання, електричко зв'язані з електромагнітом відключення, стягуючі елементи із сплаву з "ефектом пам'яті" форми встановлені на робочих контактах, виконаних у вигляді двох паралельних пластин Технічна суть винаходу пояснюється кресленнями Фіг 1,2 Загальний вигляд одного полюса вимикача, Фіг 3 Стягуючий елемент, Фіг 4 Високовольтний плавкий запобіжник Пристрій (фіг 1) містить рухомі важільні контакти 1, нерухомі контакти 2, стискуючі стальні пружини 3, стягуючий елемент 4 у вигляді еліпса з металу, що має ефект "пам'яті форми", дугогасильні камери 5, високовольтні плавкі запобіжники 6, що містять механічні вказівники спрацювання 7 із закріпленими на них постійними магнітами 8 і оглядову герметизуючі ковпачки 9, геркони 10, розміщені в пластмасовому ізолюючому корпусі 11, електромагніт 12 і опорні ізолятори 13 Працює пристрій таким чином в нормальному режимі роботи контактна система вимикача замкнена, вказівники спрацювання 7 запобіжників 6 і ПОСТІЙНІ магніти 8 знаходяться у верхньому крайньому положенні При цьому геркон 10 буде розімкнутий, а електромагніт 12 відключений При появі перевантаження або короткого замикання і спрацюванні хоча б одного запобіжника 6, вказівник 7 і постійний магніт 8 (фіг 4) останнього переміщаються вниз, геркон 10 замикаючись включає електромагніт 12 відключення вимикача навантаження Відбувається відключення вимикача У разі спрацювання двох або трьох запобіжників одночасно, відключення вимикача здійснюється аналогічно При цьому, внаслідок заміни механічних зв'язків через магнітне поле (вказівник спрацювання запобіжника - постійний магніт геркон) і електричним зв'язком (геркон електромагніт відключення), виключається можливість неспрацювання пристрою автоматичного відключення внаслідок випадання роси в холодний час року і примерзання системи у вузлах тертя Крім того, відсутність механічних звязків виключає попадання високої напруги на органи управління через випадання роси до забруднення, що пов'язано з небезпекою для життя обслуговуючого персоналу У момент появи перевантаження або короткого замикання відбувається нагрів контактної системи вимикача При цьому зменшується жорсткість стискуючої стальної пружини, а значить зменшується контактний тиск і збільшується перехідний опір контактів „Найбільша КІЛЬКІСТЬ тепла виділяється на поверхні контактування рухомого і нерухомого контактів Це сприяє підвищеному окисленню металу і різкому зростанню перехідного опору в контактних вузлах Надалі це призводить до руйнування контактної системи вимикача У цьому пристрої стягуючий еліпс 4 із сплаву з ефектом "пам'яті форми" в аварійних режимах здійснює додаткове стискання контактів 1 і 2 При появі перевантаження або короткого замикання нагрівається контактна система вимикача, стягуючий еліпс 4 відновлює задану при термообробці форму і стягує паралельні пластини рухомих контактів 1 до центра Перевагою над іншими вказаної форми стягуючого пристрою є наступне забезпечується велика площа контактування пластин рухомих контактів і поверхні еліпса, що є важливим для теплопередачі, при мінімальній витраті металу, що має ефект "пам'яті форми" досягається плавна залежність зусилля, що розвивається від температури контактного вузла і значний діапазон зміни зусиль - 0 1000Н Додаткове стискання стабілізує перехідний опір контактних вузлів і знижує процес окислення В процесі експлуатації вимикачів навантаження відбувається зменшення контактного тиску Причинами цього є зменшення пружних властивостей стальних пружин З (термічне відпускання, накопичення залишкових деформацій) або їх поломка, вироблення контактуючої поверхні контактів та інш Це призводить до зростання перехідного опору, нагріву контактного вузла і його руйнування При нагріві контактної системи і, ВІДПОВІДНО, стягуючого еліпса 4 відбувається додаткове стиснення контактуючих поверхонь Це збільшує контактний тиск, сприяє руйнуванню оксидних плівок контактуючих поверхонь, тобто, знижує перехідний опір і температуру контактів Таким чином, в порівнянні з існуючими пристроями запропонований має більш високу надійність роботи, є більш простим за конструкцією і в експлуатації 56331 Фіг 1 Фіг Ц Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
