Котел водогрійний

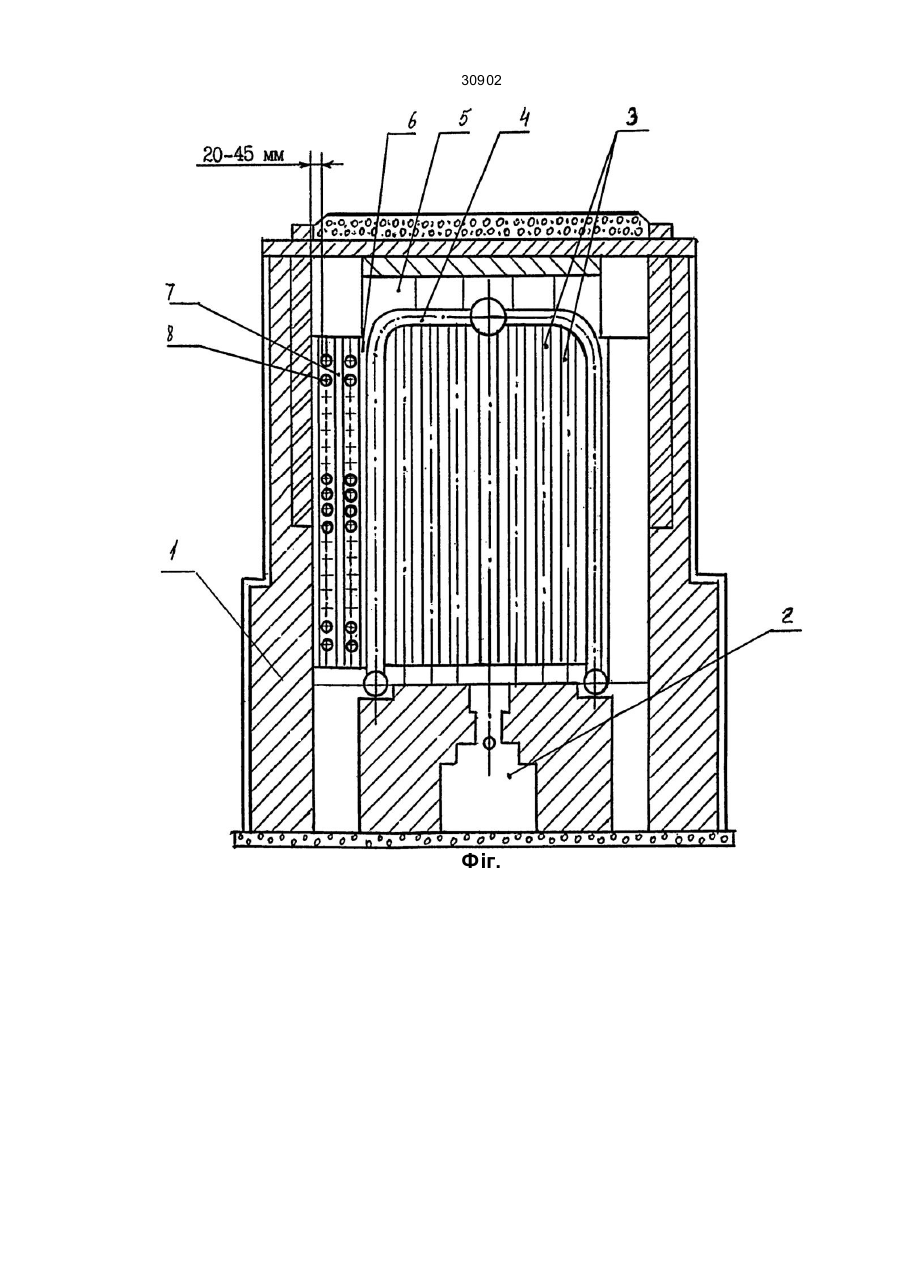

30902 Котел водогрійний призначений для систем водяного опалення і гарячого водопостачання жит-лових, адміністративних і промислових об'єктів. Найбільш близьким до запропонованого вина-ходу є водогрійний котел, обраний в якості прото-типу, який складається з корпусу, топки, радіацій-ної та конвективної поверхонь розташованих в га-зоходах і який працює під наддувом [1]. Недоліком даного котла є висока температура вихідних газів (близько 200°С), що зазначає великі витрати палива на вироблення одиниці теплоти. В основу винаходу поставлено задачу удоско-налення водогрійного котла шляхом обладнання конвективних газоходів котла додатковими конвек-тивними поверхнями нагріву, тим самим забезпе-чити зниження температури вихідних газів, що приведе к зменшенню витрати палива на вироб-лення одиниці теплоти. Поставлене завдання вирішується тим, що ко-тел водогрійний, який складається що складається з корпусу, топки, радіаційної та конвективної пове-рхонь розташованих в конвективних газоходах, відповідно з винаходом, в конвективних газоходах установлена додаткова конвективна поверхня на-гріву, яка обладнана теплообмінними трубами, при цьому, відстань від теплообмінних труб до стінки газоходу складає 20-45 мм. Порівняння запропонованого рішення не тіль-ки з прототипом, але й з іншими технічними рішен-нями в цій галузі техніки не дозволило виявити в них ознаки аналогічної запропонованому. Винахід пояснюється кресленням де наведено водогрійний котел в розрізів (див. фіг.). Водогрійний котел складається з корпусу 1, то-пки 2, радіаційної 3, конвективної 4, поверхонь теплообміну, вікон 5, газоходів 6, додаткової конвек-тивної поверхні теплообміну 7, яка обладнана теплообмінними трубами 8. Запропонований водогрійний котел працює та-ким чином. Природний газ спалюється в топці кот-ла 2. Продукти згорання із топки через вікна 5, у верхній радіаційній поверхні, поступають у газохо-ди 6 конвективних шахт з установленими в них до-датковими теплообмінниками 7 з трубами 8, після чого в лежаки котла і димову тр убу. При відстані труб конвективної поверхні до сті-нки газоходу 20-45 мм температура вихідних в тру-бу газів складає 127°С і питома витрата природно-го газу на 1 Гкал виробленої теплоти дорівнює 136 нм 3/Гкал. При відстані труб конвективної поверхні до сті-нки газоходу 18 мм зростає опір проходу газів в га-зоході і різко погіршується робота котла. При відстані труб конвективної поверхні до сті-нки газоходу 47 мм температура вихідних із котла газів дорівнює 200°С і питома витрата природного газу на 1 Гкал виробленої теплоти складає 143 нм 3/Гкал. Використання запропонованого пристрою до-зволить знизити температур у ви хідних газів і змен-шити питому витрату природного газу на одиницю виробленої теплоти. Джерела інформації 1. Городское хозяйство Украины. – 1988. - № 2. 30902 Фіг.
