Ствол зброї для стрільби патронами з кулями несмертельної дії

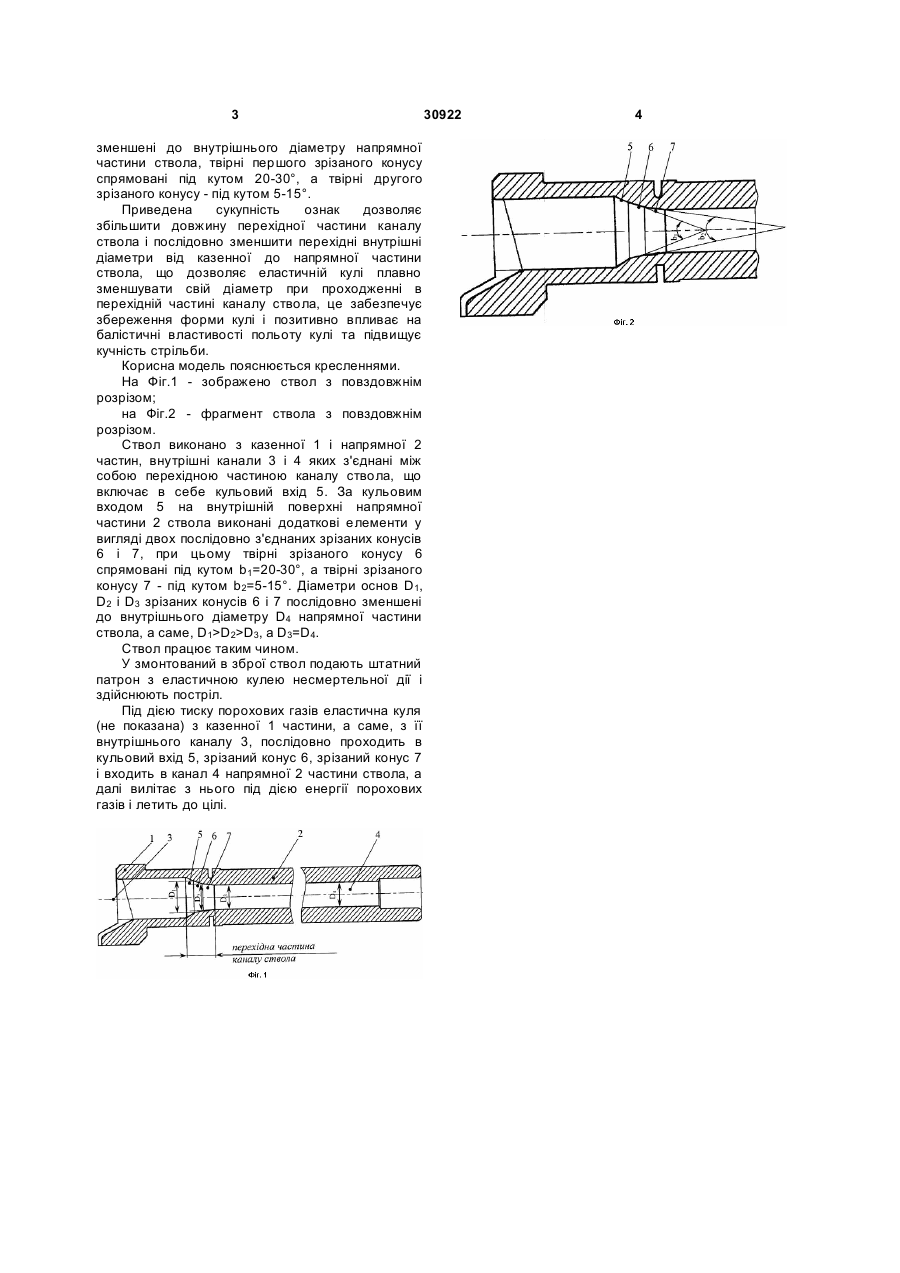

1. Ствол зброї для стрільби патронами з кулями несмертельної дії, який виконаний з казенної і напрямної частин, внутрішні канали яких з'єднані між собою перехідною втулкою, що включає в себе кульовий вхід, який відрізняється тим, що додатково містить щонайменше один елемент для збільшення довжини перехідної частини каналу ствола, розміщений за кульовим входом на внутрішній поверхні напрямної частини ствола. 2. Ствол за п. 1, який відрізняється тим, що елемент для збільшення довжини перехідної частини каналу ствола виконаний у вигляді двох зрізаних конусів, послідовно з'єднаних один з одним. 3. Ствол за п. 2, який відрізняється тим, що діаметри основ зрізаних конусів послідовно зменшені до внутрішнього діаметра напрямної частини ствола, твірні першого зрізаного конуса спрямовані під кутом 20 - 30 ° , а твірні другого Корисна модель належить до галузі озброєння, а саме, до пістолетних стволів для стрільби патронами з кулями несмертельної дії, і може бути використана правоохоронними органами чи іншими силовими структурами для проведення спецоперацій по наведенню громадського порядку. Відомо ствол зброї для стрільби патронами з кулями несмертельної дії. Ствол виконаний у формі циліндричної трубки і має казенну частину (патронник для розміщення патрону) і напрямну частину (в якій рухається куля при пострілі). Між казенною та напрямною частиною ствола виконано кульовий вхід [пат. України на корисну модель №1839 кл. F41A21/00, F41C3/44, F41C3/15, опубл. 16.06.2003, Бюл. №6, 2003р.]. Недоліком цього ствола є те, що кульовий вхід виконано коротким з різким переходом діаметрів, що може призвести до пошкодження поверхні еластичної кулі та зниження її балістичних властивостей. Найближчим до корисної моделі, що заявляється, є ствол короткоствольної автоматичної стрілецької зброї, що має казенну частину (патронник) і напрямну частину, внутрішні порожнини яких з'єднані між собою перехідною частиною, що включає в себе кульовий вхід [пат. України на корисну модель №3110, F41A21/00, опубл. 15.10.2004 Бюл. №10, 2004]. Основним недоліком цього ствола є те, що кульовий вхід виконано з різким перепадом діаметрів, що призводить до пошкодження форми еластичної кулі і негативно впливає на балістику польоту кулі та на кучність стрільби. В основу корисної моделі поставлено задачу створення ствола зброї для стрільби патронами з кулями несмертельної дії з можливістю збереження форми еластичної кулі шляхом плавного входу кулі з казенної в напрямну частину ствола, що позитивно впливає на балістику польоту кулі та на кучність стрільби. Поставлену задачу вирішують тим, що ствол зброї для стрільби патронами з кулями несмертельної дії, який виконано з казенної і напрямної частин, внутрішні канали яких з'єднані між собою перехідною втулкою, що включає в себе кульовий вхід, згідно з корисною моделлю, додатково містить щонайменше один елемент для збільшення довжини перехідної частини каналу ствола, розміщений за кульовим входом на внутрішній поверхні напрямної частини ствола. Елемент для збільшення довжини перехідної частини каналу ствола виконано у вигляді двох зрізаних конусів, послідовно з'єднаних один з одним. Діаметри основ зрізаних конусів послідовно U 5 -15° . (13) кутом 30922 під (11) UA конуса (19) зрізаного 3 зменшені до внутрішнього діаметру напрямної частини ствола, твірні першого зрізаного конусу спрямовані під кутом 20-30°, а твірні другого зрізаного конусу - під кутом 5-15°. Приведена сукупність ознак дозволяє збільшити довжину перехідної частини каналу ствола і послідовно зменшити перехідні внутрішні діаметри від казенної до напрямної частини ствола, що дозволяє еластичній кулі плавно зменшувати свій діаметр при проходженні в перехідній частині каналу ствола, це забезпечує збереження форми кулі і позитивно впливає на балістичні властивості польоту кулі та підвищує кучність стрільби. Корисна модель пояснюється кресленнями. На Фіг.1 - зображено ствол з повздовжнім розрізом; на Фіг.2 - фрагмент ствола з повздовжнім розрізом. Ствол виконано з казенної 1 і напрямної 2 частин, внутрішні канали 3 і 4 яких з'єднані між собою перехідною частиною каналу ствола, що включає в себе кульовий вхід 5. За кульовим входом 5 на внутрішній поверхні напрямної частини 2 ствола виконані додаткові елементи у вигляді двох послідовно з'єднаних зрізаних конусів 6 і 7, при цьому твірні зрізаного конусу 6 спрямовані під кутом b1=20-30°, а твірні зрізаного конусу 7 - під кутом b2=5-15°. Діаметри основ D1, D2 і D3 зрізаних конусів 6 і 7 послідовно зменшені до внутрішнього діаметру D4 напрямної частини ствола, а саме, D1>D2>D3, a D3=D4. Ствол працює таким чином. У змонтований в зброї ствол подають штатний патрон з еластичною кулею несмертельної дії і здійснюють постріл. Під дією тиску порохових газів еластична куля (не показана) з казенної 1 частини, а саме, з її внутрішнього каналу 3, послідовно проходить в кульовий вхід 5, зрізаний конус 6, зрізаний конус 7 і входить в канал 4 напрямної 2 частини ствола, а далі вилітає з нього під дією енергії порохових газів і летить до цілі. 30922 4
