Блок незнімної опалубки з пінополістиролу

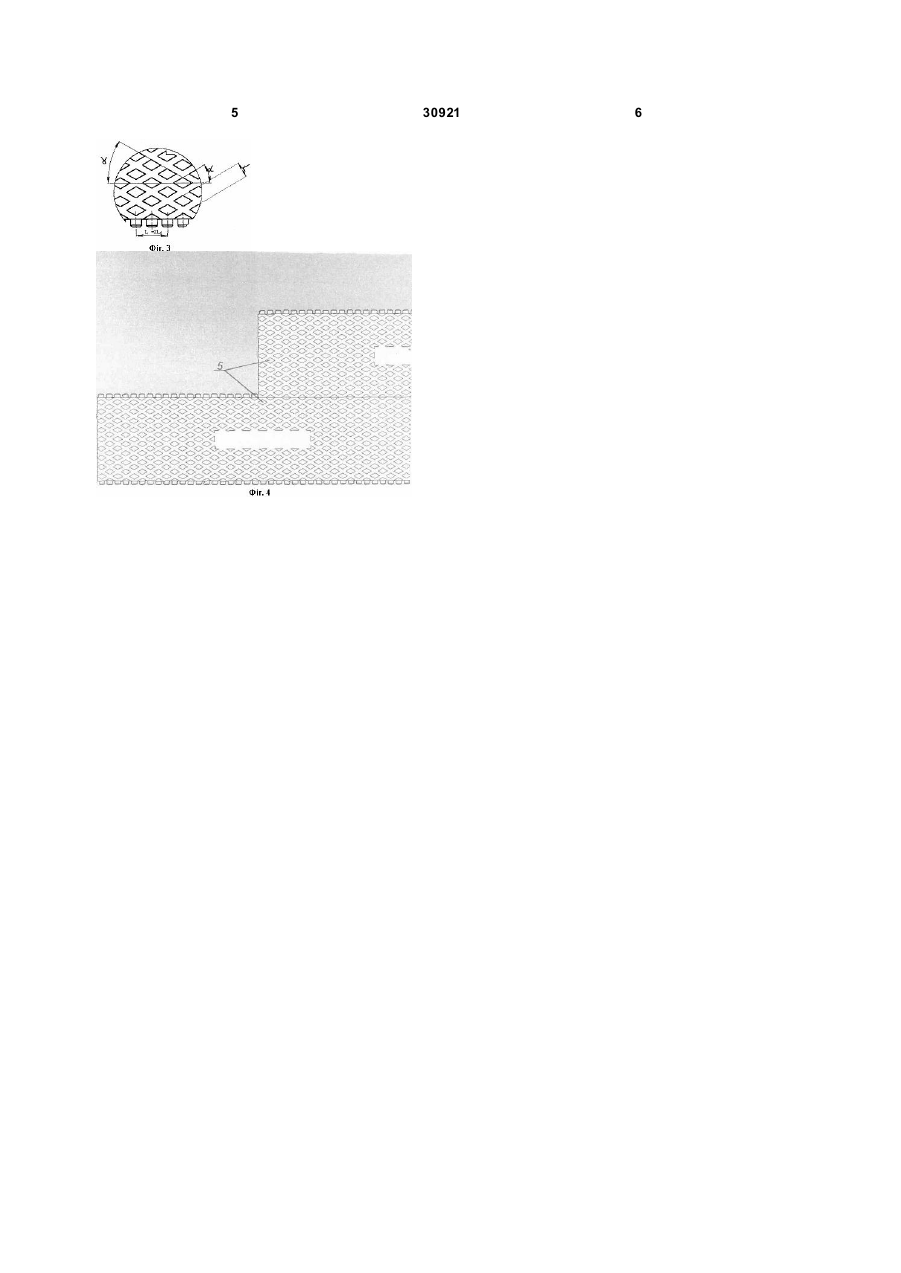

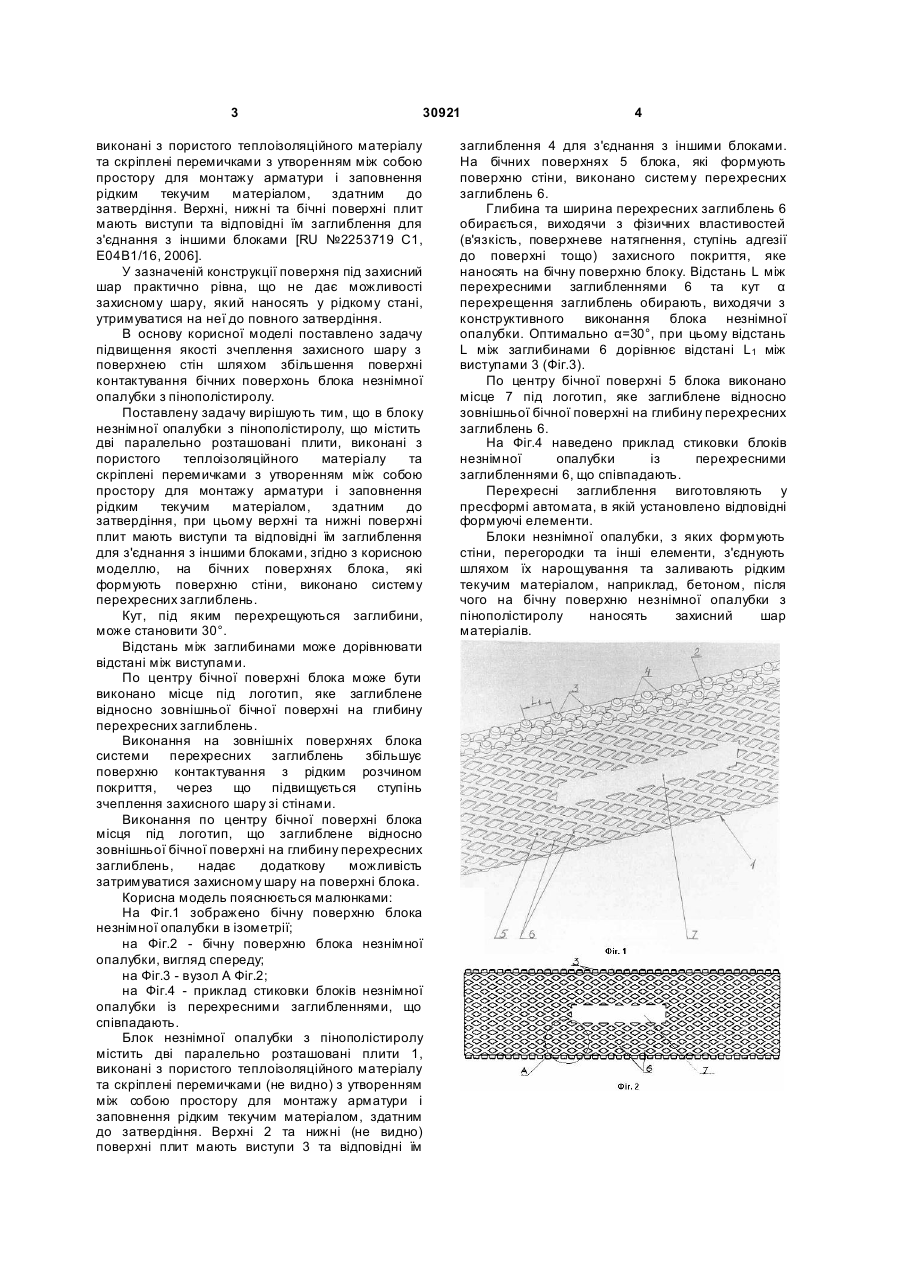

1. Блок незнімної опалубки з пінополістиролу, що містить дві паралельно розташовані плити, виконані з пористого теплоізоляційного матеріалу та скріплені перемичками з утворенням між собою простору для монтажу арматури і заповнення рідким текучим матеріалом, здатним до затвердіння, при цьому верхні та нижні поверхні 3 30921 виконані з пористого теплоізоляційного матеріалу та скріплені перемичками з утворенням між собою простору для монтажу арматури і заповнення рідким текучим матеріалом, здатним до затвердіння. Верхні, нижні та бічні поверхні плит мають виступи та відповідні їм заглиблення для з'єднання з іншими блоками [RU №2253719 С1, Е04В1/16, 2006]. У зазначеній конструкції поверхня під захисний шар практично рівна, що не дає можливості захисному шару, який наносять у рідкому стані, утримуватися на неї до повного затвердіння. В основу корисної моделі поставлено задачу підвищення якості зчеплення захисного шару з поверхнею стін шляхом збільшення поверхні контактування бічних поверхонь блока незнімної опалубки з пінополістиролу. Поставлену задачу вирішують тим, що в блоку незнімної опалубки з пінополістиролу, що містить дві паралельно розташовані плити, виконані з пористого теплоізоляційного матеріалу та скріплені перемичками з утворенням між собою простору для монтажу арматури і заповнення рідким текучим матеріалом, здатним до затвердіння, при цьому верхні та нижні поверхні плит мають виступи та відповідні їм заглиблення для з'єднання з іншими блоками, згідно з корисною моделлю, на бічних поверхнях блока, які формують поверхню стіни, виконано систему перехресних заглиблень. Кут, під яким перехрещуються заглибини, може становити 30°. Відстань між заглибинами може дорівнювати відстані між виступами. По центру бічної поверхні блока може бути виконано місце під логотип, яке заглиблене відносно зовнішньої бічної поверхні на глибину перехресних заглиблень. Виконання на зовнішніх поверхнях блока системи перехресних заглиблень збільшує поверхню контактування з рідким розчином покриття, через що підвищується ступінь зчеплення захисного шару зі стінами. Виконання по центру бічної поверхні блока місця під логотип, що заглиблене відносно зовнішньої бічної поверхні на глибину перехресних заглиблень, надає додаткову можливість затримуватися захисному шару на поверхні блока. Корисна модель пояснюється малюнками: На Фіг.1 зображено бічну поверхню блока незнімної опалубки в ізометрії; на Фіг.2 - бічну поверхню блока незнімної опалубки, вигляд спереду; на Фіг.3 - вузол А Фіг.2; на Фіг.4 - приклад стиковки блоків незнімної опалубки із перехресними заглибленнями, що співпадають. Блок незнімної опалубки з пінополістиролу містить дві паралельно розташовані плити 1, виконані з пористого теплоізоляційного матеріалу та скріплені перемичками (не видно) з утворенням між собою простору для монтажу арматури і заповнення рідким текучим матеріалом, здатним до затвердіння. Верхні 2 та нижні (не видно) поверхні плит мають виступи 3 та відповідні їм 4 заглиблення 4 для з'єднання з іншими блоками. На бічних поверхнях 5 блока, які формують поверхню стіни, виконано систему перехресних заглиблень 6. Глибина та ширина перехресних заглиблень 6 обирається, виходячи з фізичних властивостей (в'язкість, поверхневе натягнення, ступінь адгезії до поверхні тощо) захисного покриття, яке наносять на бічну поверхню блоку. Відстань L між перехресними заглибленнями 6 та кут α перехрещення заглиблень обирають, виходячи з конструктивного виконання блока незнімної опалубки. Оптимально α=30°, при цьому відстань L між заглибинами 6 дорівнює відстані L1 між виступами 3 (Фіг.3). По центру бічної поверхні 5 блока виконано місце 7 під логотип, яке заглиблене відносно зовнішньої бічної поверхні на глибину перехресних заглиблень 6. На Фіг.4 наведено приклад стиковки блоків незнімної опалубки із перехресними заглибленнями 6, що співпадають. Перехресні заглиблення виготовляють у пресформі автомата, в якій установлено відповідні формуючі елементи. Блоки незнімної опалубки, з яких формують стіни, перегородки та інші елементи, з'єднують шляхом їх нарощування та заливають рідким текучим матеріалом, наприклад, бетоном, після чого на бічну поверхню незнімної опалубки з пінополістиролу наносять захисний шар матеріалів. 5 30921 6
