Прилад для вимірювання швидкості
Формула / Реферат
Прилад для вимірювання швидкості руху, що складається із джерела когерентного оптичного випромінювання світлорозподільного пристрою, двох світлопроводів, причому один із них повітряний, а інший виготовлений із матеріалу з коефіцієнтом заломлення світла, більшим ніж повітря, двох нерухомих відбиваючих дзеркал, одне із яких розташоване таким чином, щоб світлопроводи були паралельні, і напівпрозорого дзеркала, на яке падають пучки світла від обох світлопроводів, який відрізняється тим, що джерело і приймач когерентного оптичного випромінювання змонтовані в одному корпусі, а світлопроводи, один з яких повітряний, а інший виготовлений із матеріалу з коефіцієнтом заломлення світла, більшим ніж у повітря, і загнутий на кінці з можливістю випромінювати світло в зворотному напрямку через повітряний світлопровід в приймач.
Текст

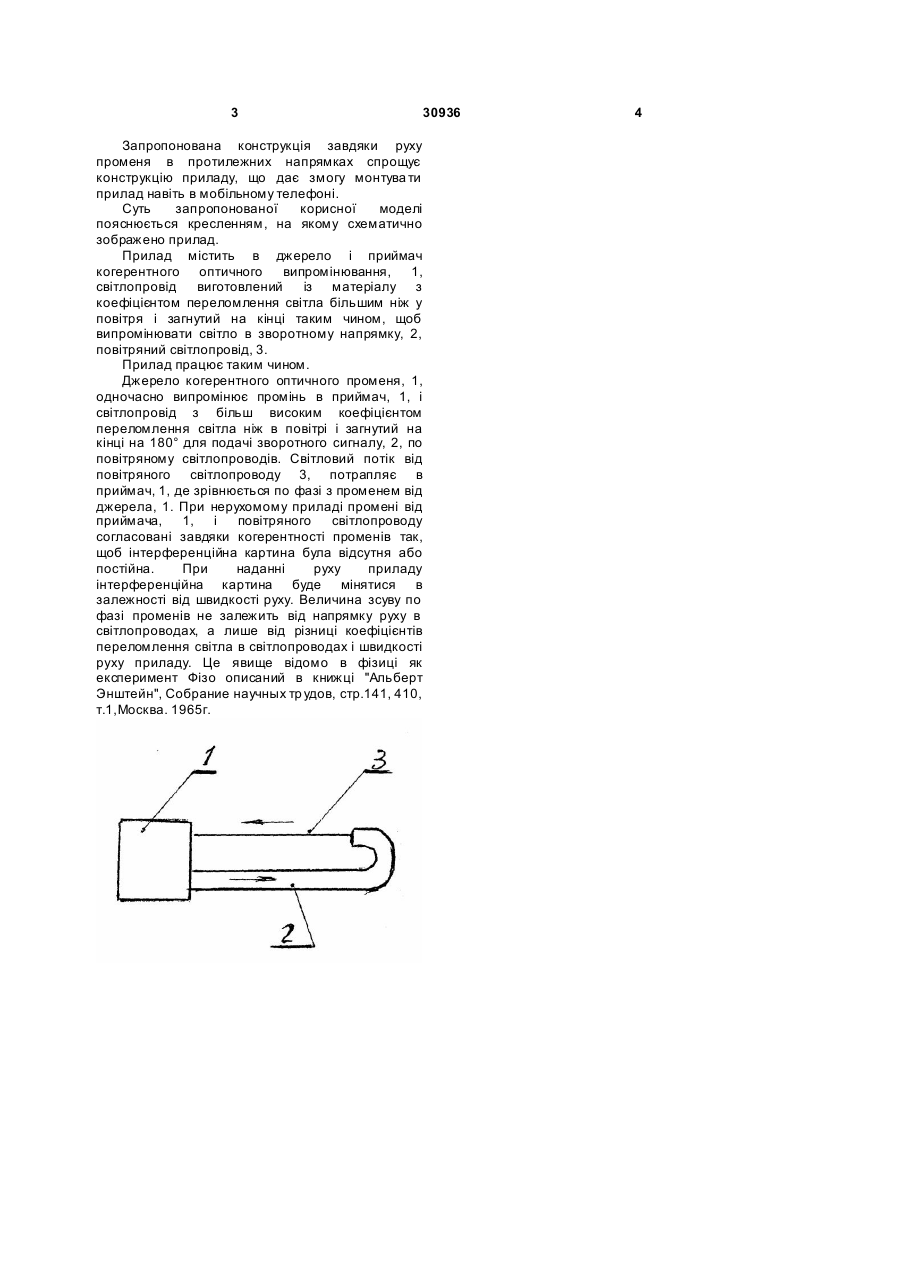

Прилад для вимірювання швидкості руху, що складається із джерела когерентного оптичного випромінювання світлорозподільного пристрою, двох світлопроводів, причому один із них повітряний, а інший виготовлений із матеріалу з коефіцієнтом заломлення світла, більшим ніж 3 30936 Запропонована конструкція завдяки руху променя в протилежних напрямках спрощує конструкцію приладу, що дає змогу монтува ти прилад навіть в мобільному телефоні. Суть запропонованої корисної моделі пояснюється кресленням, на якому схематично зображено прилад. Прилад містить в джерело і приймач когерентного оптичного випромінювання, 1, світлопровід виготовлений із матеріалу з коефіцієнтом переломлення світла більшим ніж у повітря і загнутий на кінці таким чином, щоб випромінювати світло в зворотному напрямку, 2, повітряний світлопровід, 3. Прилад працює таким чином. Джерело когерентного оптичного променя, 1, одночасно випромінює промінь в приймач, 1, і світлопровід з більш високим коефіцієнтом переломлення світла ніж в повітрі і загнутий на кінці на 180° для подачі зворотного сигналу, 2, по повітряному світлопроводів. Світловий потік від повітряного світлопроводу 3, потрапляє в приймач, 1, де зрівнюється по фазі з променем від джерела, 1. При нерухомому приладі промені від приймача, 1, і повітряного світлопроводу согласовані завдяки когерентності променів так, щоб інтерференційна картина була відсутня або постійна. При наданні руху приладу інтерференційна картина буде мінятися в залежності від швидкості руху. Величина зсуву по фазі променів не залежить від напрямку руху в світлопроводах, а лише від різниці коефіцієнтів переломлення світла в світлопроводах і швидкості руху приладу. Це явище відомо в фізиці як експеримент Фізо описаний в книжці "Альберт Энштейн", Собрание научных тр удов, стр.141, 410, т.1,Москва. 1965г. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for determination of velocity
Автори англійськоюHolovenets Mykola Maksymovych
Назва патенту російськоюПрибор для измерения скорости
Автори російськоюГоловенец Николай Максимович
МПК / Мітки
МПК: G01P 5/00
Мітки: швидкості, прилад, вимірювання
