Пилосистема маневреного котла
Формула / Реферат
Пилосистема маневреного котла, що містить бункер сирого вугілля з відсічним шибером, через живильник сирого вугілля з'єднаний трубопроводами з вхідною горловиною барабанного вентильованого млина, до якої також під'єднано трубопровід подачі гарячого повітря, вхідною горловиною через трубопроводи барабанний вентильований млин під'єднаний до сепаратора, який в свою чергу з'єднаний з бункером повернення недомелу та циклоном, що під'єднаний турбопроводом через млиновий вентилятор зі скидними пальниками палильні котла, яка відрізняється тим, що на лінії подачі скидного слабозапиленого потоку повітря в скидні пальники палильні котла додатково встановлено трубопровід подачі високореакційного палива з системою регулювання його витрати та пристроєм рівномірного його розпилення по перерізу трубопроводу запиленого потоку.
Текст

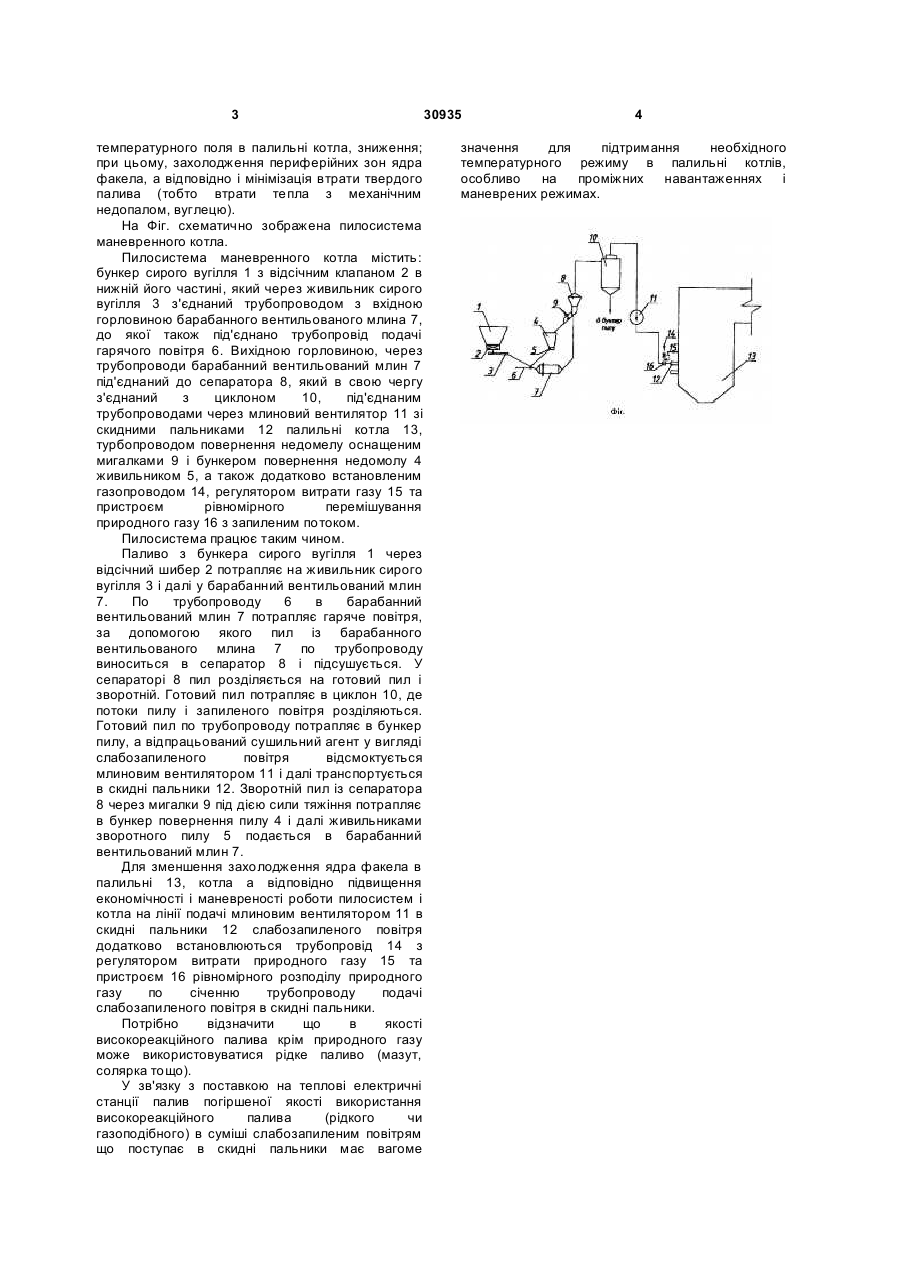

Пилосистема маневреного котла, що містить бункер сирого вугілля з відсічним шибером, через живильник сирого вугілля з'єднаний трубопроводами з вхідною горловиною барабанного вентильованого млина, до якої також під'єднано трубопровід подачі гарячого повітря, 3 температурного поля в палильні котла, зниження; при цьому, захолодження периферійних зон ядра факела, а відповідно і мінімізація втрати твердого палива (тобто втрати тепла з механічним недопалом, вуглецю). На Фіг. схематично зображена пилосистема маневренного котла. Пилосистема маневренного котла містить: бункер сирого вугілля 1 з відсічним клапаном 2 в нижній його частині, який через живильник сирого вугілля 3 з'єднаний трубопроводом з вхідною горловиною барабанного вентильованого млина 7, до якої також під'єднано трубопровід подачі гарячого повітря 6. Вихідною горловиною, через трубопроводи барабанний вентильований млин 7 під'єднаний до сепаратора 8, який в свою чергу з'єднаний з циклоном 10, під'єднаним трубопроводами через млиновий вентилятор 11 зі скидними пальниками 12 палильні котла 13, турбопроводом повернення недомелу оснащеним мигалками 9 і бункером повернення недомолу 4 живильником 5, а також додатково встановленим газопроводом 14, регулятором витрати газу 15 та пристроєм рівномірного перемішування природного газу 16 з запиленим потоком. Пилосистема працює таким чином. Паливо з бункера сирого вугілля 1 через відсічний шибер 2 потрапляє на живильник сирого вугілля 3 і далі у барабанний вентильований млин 7. По трубопроводу 6 в барабанний вентильований млин 7 потрапляє гаряче повітря, за допомогою якого пил із барабанного вентильованого млина 7 по трубопроводу виноситься в сепаратор 8 і підсушується. У сепараторі 8 пил розділяється на готовий пил і зворотній. Готовий пил потрапляє в циклон 10, де потоки пилу і запиленого повітря розділяються. Готовий пил по трубопроводу потрапляє в бункер пилу, а відпрацьований сушильний агент у вигляді слабозапиленого повітря відсмоктується млиновим вентилятором 11 і далі транспортується в скидні пальники 12. Зворотній пил із сепаратора 8 через мигалки 9 під дією сили тяжіння потрапляє в бункер повернення пилу 4 і далі живильниками зворотного пилу 5 подається в барабанний вентильований млин 7. Для зменшення захолодження ядра факела в палильні 13, котла а відповідно підвищення економічності і маневреності роботи пилосистем і котла на лінії подачі млиновим вентилятором 11 в скидні пальники 12 слабозапиленого повітря додатково встановлюються трубопровід 14 з регулятором витрати природного газу 15 та пристроєм 16 рівномірного розподілу природного газу по січенню трубопроводу подачі слабозапиленого повітря в скидні пальники. Потрібно відзначити що в якості високореакційного палива крім природного газу може використовуватися рідке паливо (мазут, солярка тощо). У зв'язку з поставкою на теплові електричні станції палив погіршеної якості використання високореакційного палива (рідкого чи газоподібного) в суміші слабозапиленим повітрям що поступає в скидні пальники має вагоме 30935 4 значення для підтримання необхідного температурного режиму в палильні котлів, особливо на проміжних навантаженнях і маневрених режимах.
