Пристрій для вимірювання горизонтальних деформацій земної поверхні або підроблюваних будинків

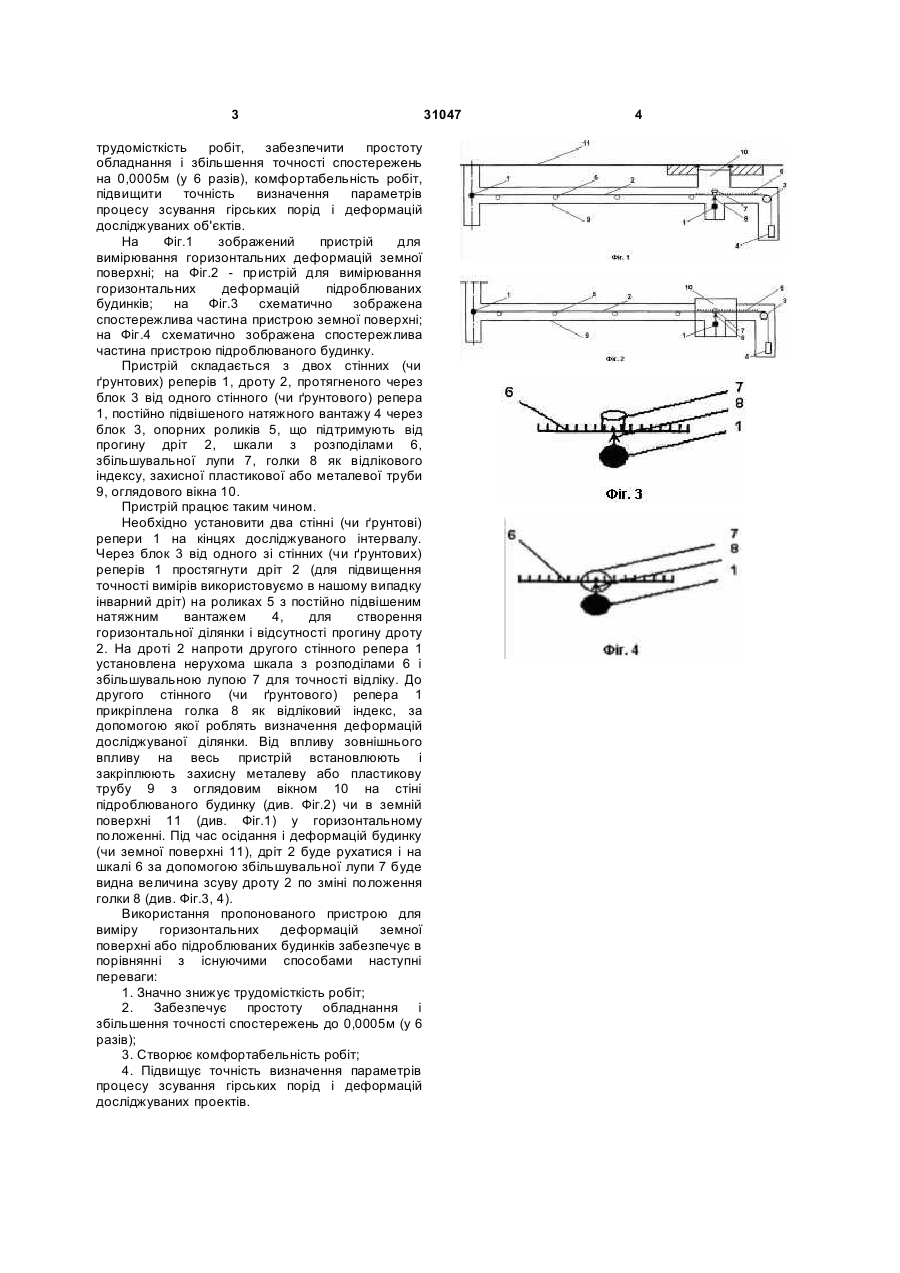

Пристрій для вимірювання горизонтальних деформацій земної поверхні або підроблюваних 3 трудомісткість робіт, забезпечити простоту обладнання і збільшення точності спостережень на 0,0005м (у 6 разів), комфортабельність робіт, підвищити точність визначення параметрів процесу зсування гірських порід і деформацій досліджуваних об'єктів. На Фіг.1 зображений пристрій для вимірювання горизонтальних деформацій земної поверхні; на Фіг.2 - пристрій для вимірювання горизонтальних деформацій підроблюваних будинків; на Фіг.3 схематично зображена спостережлива частина пристрою земної поверхні; на Фіг.4 схематично зображена спостережлива частина пристрою підроблюваного будинку. Пристрій складається з двох стінних (чи ґрунтових) реперів 1, дроту 2, протягненого через блок 3 від одного стінного (чи ґрунтового) репера 1, постійно підвішеного натяжного вантажу 4 через блок 3, опорних роликів 5, що підтримують від прогину дріт 2, шкали з розподілами 6, збільшувальної лупи 7, голки 8 як відлікового індексу, захисної пластикової або металевої труби 9, оглядового вікна 10. Пристрій працює таким чином. Необхідно установити два стінні (чи ґрунтові) репери 1 на кінцях досліджуваного інтервалу. Через блок 3 від одного зі стінних (чи ґрунтових) реперів 1 простягнути дріт 2 (для підвищення точності вимірів використовуємо в нашому випадку інварний дріт) на роликах 5 з постійно підвішеним натяжним вантажем 4, для створення горизонтальної ділянки і відсутності прогину дроту 2. На дроті 2 напроти другого стінного репера 1 установлена нерухома шкала з розподілами 6 і збільшувальною лупою 7 для точності відліку. До другого стінного (чи ґрунтового) репера 1 прикріплена голка 8 як відліковий індекс, за допомогою якої роблять визначення деформацій досліджуваної ділянки. Від впливу зовнішнього впливу на весь пристрій встановлюють і закріплюють захисну металеву або пластикову трубу 9 з оглядовим вікном 10 на стіні підроблюваного будинку (див. Фіг.2) чи в земній поверхні 11 (див. Фіг.1) у горизонтальному положенні. Під час осідання і деформацій будинку (чи земної поверхні 11), дріт 2 буде рухатися і на шкалі 6 за допомогою збільшувальної лупи 7 буде видна величина зсуву дроту 2 по зміні положення голки 8 (див. Фіг.3, 4). Використання пропонованого пристрою для виміру горизонтальних деформацій земної поверхні або підроблюваних будинків забезпечує в порівнянні з існуючими способами наступні переваги: 1. Значно знижує трудомісткість робіт; 2. Забезпечує простоту обладнання і збільшення точності спостережень до 0,0005м (у 6 разів); 3. Створює комфортабельність робіт; 4. Підвищує точність визначення параметрів процесу зсування гірських порід і деформацій досліджуваних проектів. 31047 4
