Розчин для хімічного полірування магнієвих сплавів
Номер патенту: 31084
Опубліковано: 25.03.2008
Автори: Пироженко Людмила Олексіївна, Ємлянінова Тетяна Георгіївна
Формула / Реферат
Розчин для хімічного полірування магнієвих сплавів, що містить кислоту, який відрізняється тим, що він містить мурашину кислоту і етиленгліколь при такому співвідношенні компонентів, см3:
мурашина кислота (1,22 г/см3)
30...80
етиленгліколь (1,11 г/см3)
20...70.
Текст

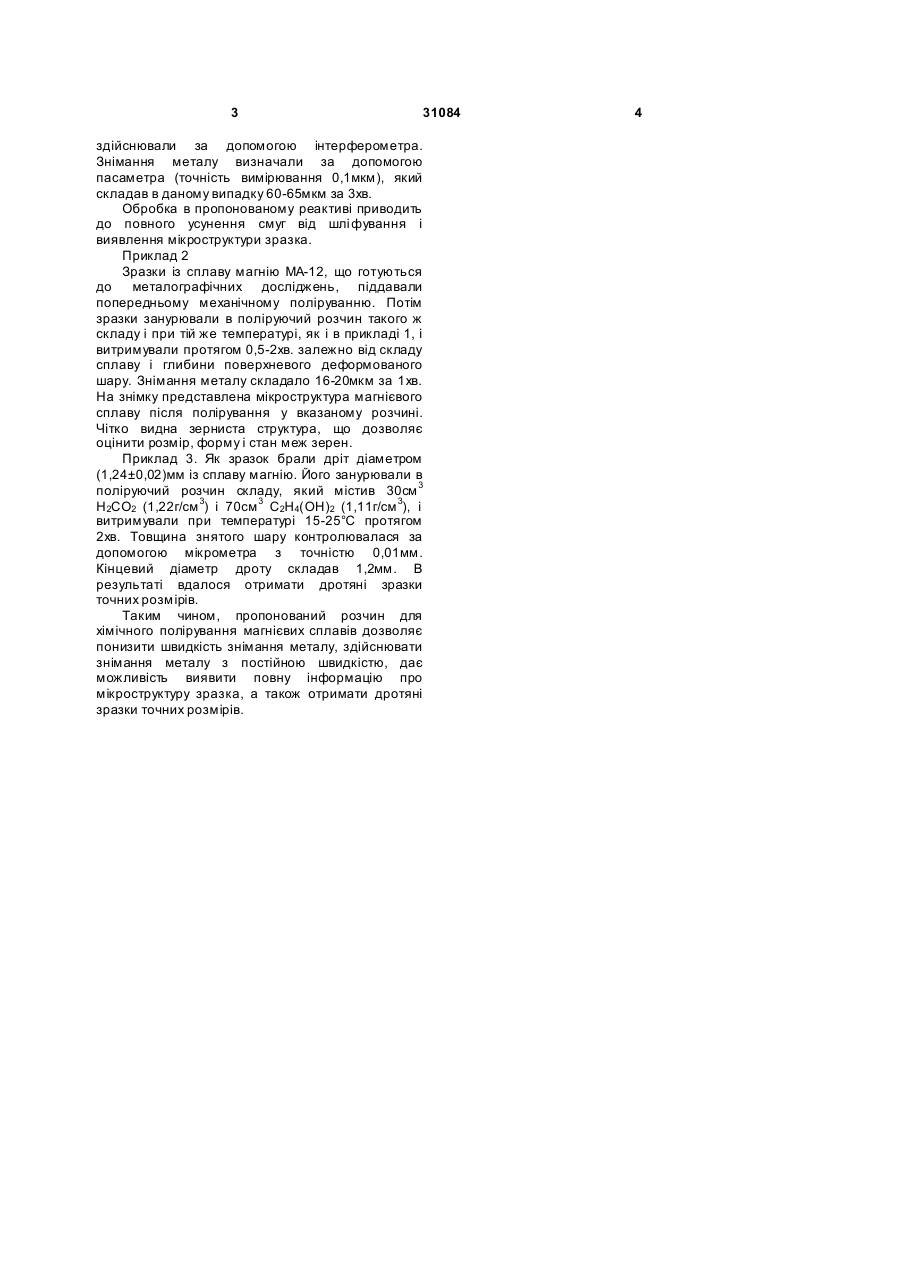

Розчин для хімічного полірування магнієвих сплавів, що містить кислоту, який відрізняється тим, що він містить мурашину кислоту і етиленгліколь при такому співвідношенні компонентів, см 3: мурашина кислота (1,22 г/см 3) 30...80 етиленгліколь (1,11 г/см 3) 20...70. (19) (21) u200713150 (22) 26.11.2007 (24) 25.03.2008 (46) 25.03.2008, Бюл.№ 6, 2008 рік (72) ПИРОЖЕНКО ЛЮДМИЛА ОЛЕКСІЇВН А, U A, ЄМЛЯНІНОВА ТЕТЯН А ГЕОРГІЇВН А, U A (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ХАРКІВСЬКИЙ ФІЗИКО-ТЕХНІЧНИЙ ІНСТИТУТ", UA 3 31084 здійснювали за допомогою інтерферометра. Знімання металу визначали за допомогою пасаметра (точність вимірювання 0,1мкм), який складав в даному випадку 60-65мкм за 3хв. Обробка в пропонованому реактиві приводить до повного усунення смуг від шлі фування і виявлення мікроструктури зразка. Приклад 2 Зразки із сплаву магнію МА-12, що готуються до металографічних досліджень, піддавали попередньому механічному поліруванню. Потім зразки занурювали в поліруючий розчин такого ж складу і при тій же температурі, як і в прикладі 1, і витримували протягом 0,5-2хв. залежно від складу сплаву і глибини поверхневого деформованого шару. Знімання металу складало 16-20мкм за 1хв. На знімку представлена мікроструктура магнієвого сплаву після полірування у вказаному розчині. Чітко видна зерниста структура, що дозволяє оцінити розмір, форму і стан меж зерен. Приклад 3. Як зразок брали дріт діаметром (1,24±0,02)мм із сплаву магнію. Його занурювали в поліруючий розчин складу, який містив 30см 3 Н2СО2 (1,22г/см 3) і 70см 3 С2Н4(ОН)2 (1,11г/см 3), і витримували при температурі 15-25°С протягом 2хв. Товщина знятого шару контролювалася за допомогою мікрометра з точністю 0,01мм. Кінцевий діаметр дроту складав 1,2мм. В результаті вдалося отримати дротяні зразки точних розмірів. Таким чином, пропонований розчин для хімічного полірування магнієвих сплавів дозволяє понизити швидкість знімання металу, здійснювати знімання металу з постійною швидкістю, дає можливість виявити повну інформацію про мікроструктуру зразка, а також отримати дротяні зразки точних розмірів. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюSolution for chemical polishing of magnesium alloys
Автори англійськоюPyrozhenko Liudmyla Oleksiivna, Yemelianinova Tetiana Heorhiivna
Назва патенту російськоюРаствор для химической полировки магниевых сплавов
Автори російськоюПироженко Людмила Алексеевна, Емлянинова Татьяна Георгиевна
МПК / Мітки
МПК: G01N 1/32, C23C 22/00
Мітки: сплавів, хімічного, розчин, полірування, магнієвих
Код посилання
<a href="https://ua.patents.su/2-31084-rozchin-dlya-khimichnogo-poliruvannya-magniehvikh-splaviv.html" target="_blank" rel="follow" title="База патентів України">Розчин для хімічного полірування магнієвих сплавів</a>
Розчин для хімічного полірування ніобію
Номер патенту: 3379
Опубліковано: 27.12.1994
Автори: Федоренко Олександр Михайлович, Циганкова Тетяна Аркадіївна, Джафарова Світлана Ейвазовна
МПК: C23F 3/00
Мітки: хімічного, розчин, ніобію, полірування
Формула / Реферат:
Раствор для химического полирования ниобия, содержащий плавиковую, серную, азотную кислоты и воду, отличающийся тем, что он дополнительно содержит карбамид при следующем соотношении компонентов, мас.%: плавиковая кислота (40%) 5,6-6,2 серная кислота (98%) 46,3-46,9 азотная кислота (69%) 25,2-25,7 карбамид ...
Розчин для хімічного сріблення виробів з нікель-титанових сплавів з пам’яттю форми (нітинолу)
Номер патенту: 74300
Опубліковано: 15.11.2005
Автори: Коваль Юрій Миколайович, Калеко Давид Михайлович, Неганов Леонід Михайлович, Татарчук Тетяна Феофанівна, Маковська Галина Володимирівна, Співаковський Володимир Борисович, Патон Борис Євгенович
МПК: C01G 5/00
Мітки: хімічного, виробів, форми, розчин, нітинолу, сріблення, нікель-титанових, сплавів, пам'яттю
Формула / Реферат:
Розчин для хімічного сріблення виробів із нікель-титанових сплавів з пам'яттю форми (нітинолу), одержаний осадженням закису срібла Ag2O з концентрацією 18-36 г/л з наступним додаванням лимонної кислоти - 60-240 г/л, тіосечовини - 40-60 г/л та 40% плавикової кислоти, концентрація якої в розчині складає 40-200 г/л.
Розчин та спосіб хімічного полірування поверхонь із нержавіючої сталі
Номер патенту: 26687
Опубліковано: 12.11.1999
Автори: Рейньє Маріанн, Бартелемі Наталі, Дюжарден Франсуа
МПК: C23F 3/00
Мітки: хімічного, нержавіючої, розчин, полірування, спосіб, сталі, поверхонь
Формула / Реферат:
1. Раствор химического полирования поверхностей из нержавеющей стали, содержащий соляную, азотную, фосфорную и оксибензойную кислоты, а также соль четвертичного аммония, отличающийся тем, что он дополнительно содержит хлорную кислоту или ее водорастворимую соль при следующем соотношении компонентов: Соляная кислота 0,5 - 5мол Азотная кислота 0,005 - 1мол ...
Розчин для розмірного хімічного травлення міді та її сплавів
Номер патенту: 30262
Опубліковано: 15.11.2000
Автори: Попель Олена Михайлівна, Пашуля Петро Лук'янович, Листвак Богдан Іванович
МПК: C23F 1/02
Мітки: розчин, міді, сплавів, розмірного, хімічного, травлення
Формула / Реферат:
Розчин для розмірного хімічного травлення міді та її сплавів, який містить залізо хлорне, щавлеву кислоту, калійнатрію тартрат, бензотриазол, воду, який відрізняється тим, що додатково містить мідь хлорну і поліетиленгліколь ПЕГ-115 у такому співвідношенні складників, г/л: залізо хлорне 270...300 мідь хлорна 20...30 кислота щавлева 50...70 ...
Флюс для виплавки магнієвих сплавів
Номер патенту: 29387
Опубліковано: 10.01.2008
Автори: Жеманюк Павло Дмитрович, Цивірко Едуард Іванович, Клочихін Володимир Валерійович, Лукінов Володимир Володимирович, Шаломєєв Вадим Анатолійович
Мітки: флюс, магнієвих, сплавів, виплавки
Формула / Реферат:
Флюс для виплавки магнієвих сплавів, що містить хлорид калію, хлорид магнію, хлорид кальцію, який відрізняється тим, що він додатково містить хлорид заліза, хлорид натрію, хлорид алюмінію, хлорид титану, хлорид хрому, хлорид марганцю, оксид кремнію, вуглець, рідкісноземельні метали при наступному співвідношенні компонентів, ваг. %: хлорид калію (КС1) 23-25 хлорид магнію (MgCl2) ...
Попередній патент: Пристрій для захисту від перенапруг
Наступний патент: Спосіб виробництва чипсів
Випадковий патент: Спосіб виготовлення обмотки ротора асинхронного двигуна
