Спосіб одержання гідридів бору

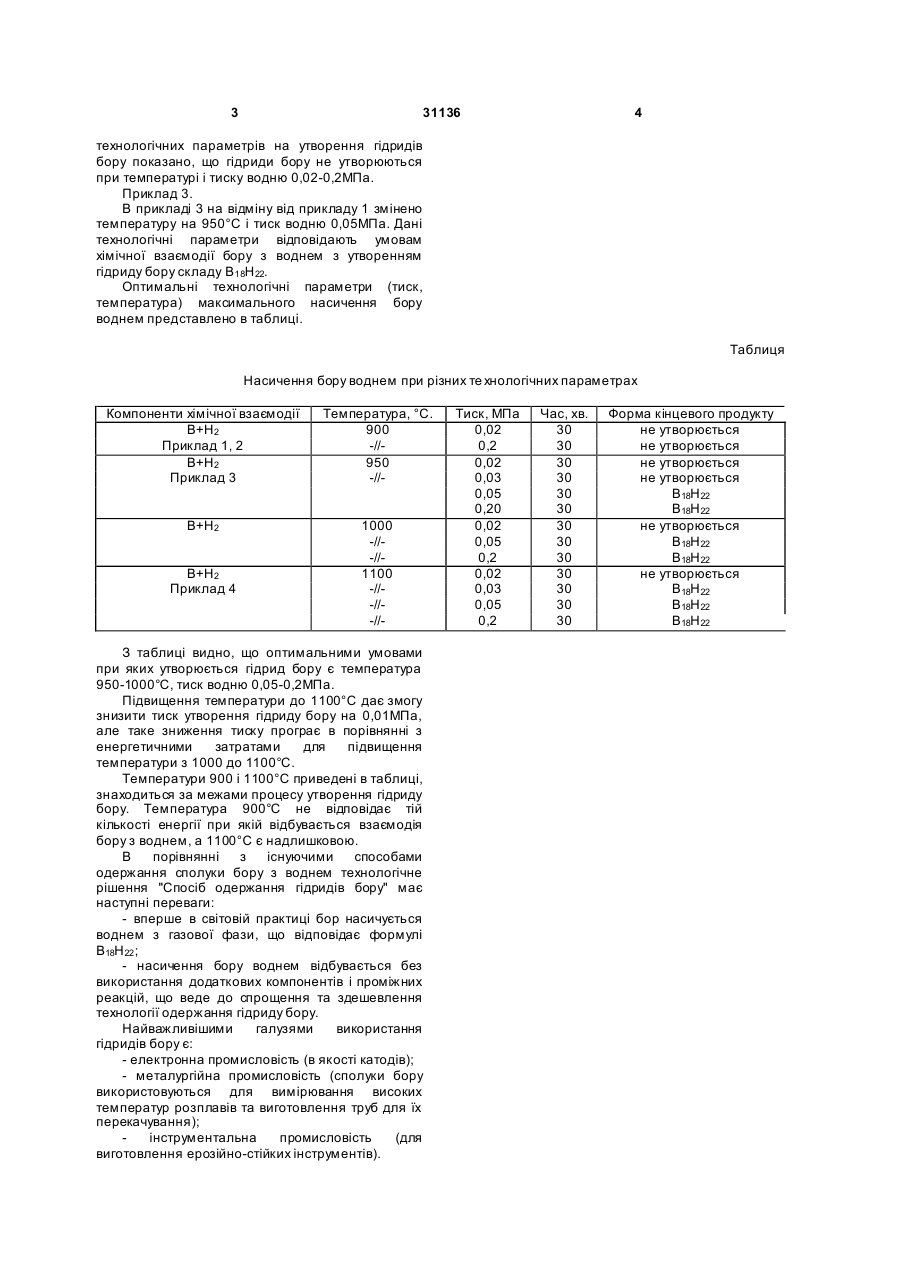

Спосіб одержання гідридів бору, що здійснюють за участю водню, який відрізняється тим, що порошки бору піддають водневотермічній обробці у співвідношенні їх молекулярних мас як 1:3 відповідно під тиском 0,05-0,2 МПа при температурі 950-1000 °С. UA (21) u200713669 (22) 07.12.2007 (24) 25.03.2008 (46) 25.03.2008, Бюл.№ 6, 2008 рік (72) МОРОЗОВ ІГОР АН АТОЛІЙОВИЧ, МОРОЗОВА РАЇС А ОЛЕКСІЇВНА, РОГОЗИНСЬКА АЛЛА ОЛЕКСАНДРІВНА, КОНДРАШОВ ОЛЕКСАНДР ВАЛЕРІЙОВИЧ, КУПРІЯНОВА ОЛЕН А ОЛЕКС АНДРІВН А, КОРЕНЄВ ОЛЕКСАНДР ПОРФИРІЙОВИЧ, U A 2 (19) 1 3 31136 4 технологічних параметрів на утворення гідридів бору показано, що гідриди бору не утворюються при температурі і тиску водню 0,02-0,2МПа. Приклад 3. В прикладі 3 на відміну від прикладу 1 змінено температуру на 950°С і тиск водню 0,05МПа. Дані технологічні параметри відповідають умовам хімічної взаємодії бору з воднем з утворенням гідриду бору складу В18Н22. Оптимальні технологічні параметри (тиск, температура) максимального насичення бору воднем представлено в таблиці. Таблиця Насичення бору воднем при різних те хнологічних параметрах Компоненти хімічної взаємодії В+Н2 Приклад 1, 2 В+Н2 Приклад 3 Температура, °С. 900 -//950 -// В+Н2 1000 -//-//1100 -//-//-// В+Н2 Приклад 4 З таблиці видно, що оптимальними умовами при яких утворюється гідрид бору є температура 950-1000°С, тиск водню 0,05-0,2МПа. Підвищення температури до 1100°С дає змогу знизити тиск утворення гідриду бору на 0,01МПа, але таке зниження тиску програє в порівнянні з енергетичними затратами для підвищення температури з 1000 до 1100°С. Температури 900 і 1100°С приведені в таблиці, знаходиться за межами процесу утворення гідриду бору. Температура 900°С не відповідає тій кількості енергії при якій відбувається взаємодія бору з воднем, а 1100°С є надлишковою. В порівнянні з існуючими способами одержання сполуки бору з воднем технологічне рішення "Спосіб одержання гідридів бору" має наступні переваги: - вперше в світовій практиці бор насичується воднем з газової фази, що відповідає формулі В18Н22 ; - насичення бору воднем відбувається без використання додаткових компонентів і проміжних реакцій, що веде до спрощення та здешевлення технології одержання гідриду бору. Найважливішими галузями використання гідридів бору є: - електронна промисловість (в якості катодів); - металургійна промисловість (сполуки бору використовуються для вимірювання високих температур розплавів та виготовлення труб для їх перекачування); інструментальна промисловість (для виготовлення ерозійно-стійких інструментів). Тиск, МПа 0,02 0,2 0,02 0,03 0,05 0,20 0,02 0,05 0,2 0,02 0,03 0,05 0,2 Час, хв. 30 30 30 30 30 30 30 30 30 30 30 30 30 Форма кінцевого продукту не утворюється не утворюється не утворюється не утворюється В18Н22 В18Н22 не утворюється В18Н22 В18Н22 не утворюється В18Н22 В18Н22 В18Н22
