Спосіб живлення розрядної камери озонатора

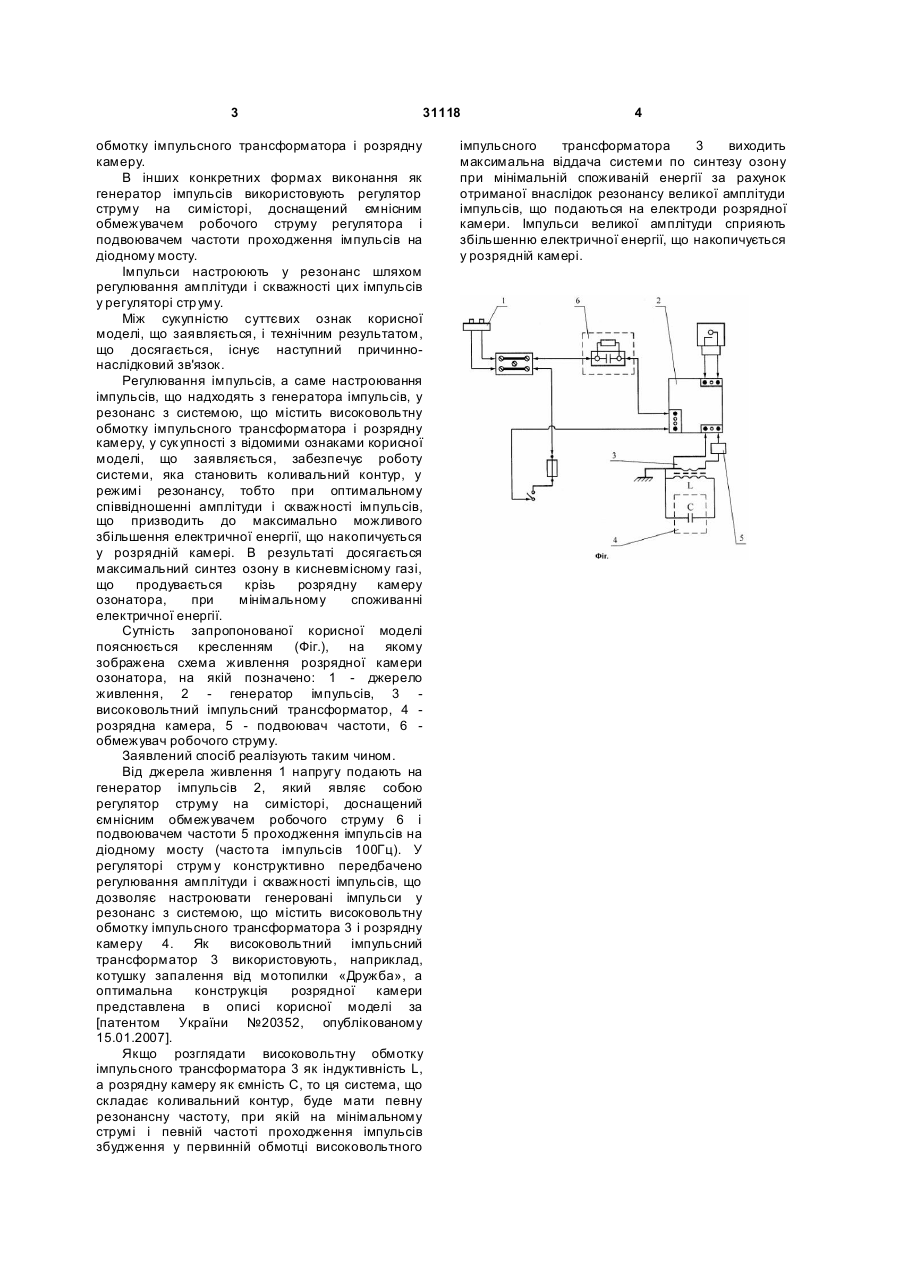

1. Спосіб живлення розрядної камери озонатора, що включає перетворення у високовольтному імпульсному трансформаторі імпульсів з регульованими параметрами, що надходять з генератора імпульсів, у високовольтні імпульси і подання цих імпульсів на електроди розрядної камери, який відрізняється тим, що 3 31118 обмотку імпульсного трансформатора і розрядну камеру. В інших конкретних формах виконання як генератор імпульсів використовують регулятор струму на симісторі, доснащений ємнісним обмежувачем робочого струму регулятора і подвоювачем частоти проходження імпульсів на діодному мосту. Імпульси настроюють у резонанс шляхом регулювання амплітуди і скважності цих імпульсів у регуляторі стр уму. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує наступний причиннонаслідковий зв'язок. Регулювання імпульсів, а саме настроювання імпульсів, що надходять з генератора імпульсів, у резонанс з системою, що містить високовольтну обмотку імпульсного трансформатора і розрядну камеру, у сук упності з відомими ознаками корисної моделі, що заявляється, забезпечує роботу системи, яка становить коливальний контур, у режимі резонансу, тобто при оптимальному співвідношенні амплітуди і скважності імпульсів, що призводить до максимально можливого збільшення електричної енергії, що накопичується у розрядній камері. В результаті досягається максимальний синтез озону в кисневмісному газі, що продувається крізь розрядну камеру озонатора, при мінімальному споживанні електричної енергії. Сутність запропонованої корисної моделі пояснюється кресленням (Фіг.), на якому зображена схема живлення розрядної камери озонатора, на якій позначено: 1 - джерело живлення, 2 - генератор імпульсів, 3 високовольтний імпульсний трансформатор, 4 розрядна камера, 5 - подвоювач частоти, 6 обмежувач робочого струму. Заявлений спосіб реалізують таким чином. Від джерела живлення 1 напругу подають на генератор імпульсів 2, який являє собою регулятор струму на симісторі, доснащений ємнісним обмежувачем робочого струму 6 і подвоювачем частоти 5 проходження імпульсів на діодному мосту (часто та імпульсів 100Гц). У регуляторі струм у конструктивно передбачено регулювання амплітуди і скважності імпульсів, що дозволяє настроювати генеровані імпульси у резонанс з системою, що містить високовольтну обмотку імпульсного трансформатора 3 і розрядну камеру 4. Як високовольтний імпульсний трансформатор 3 використовують, наприклад, котушку запалення від мотопилки «Дружба», а оптимальна конструкція розрядної камери представлена в описі корисної моделі за [патентом України №20352, опублікованому 15.01.2007]. Якщо розглядати високовольтну обмотку імпульсного трансформатора 3 як індуктивність L, а розрядну камеру як ємність С, то ця система, що складає коливальний контур, буде мати певну резонансну частоту, при якій на мінімальному струмі і певній частоті проходження імпульсів збудження у первинній обмотці високовольтного 4 імпульсного трансформатора 3 виходить максимальна віддача системи по синтезу озону при мінімальній споживаній енергії за рахунок отриманої внаслідок резонансу великої амплітуди імпульсів, що подаються на електроди розрядної камери. Імпульси великої амплітуди сприяють збільшенню електричної енергії, що накопичується у розрядній камері.
