C04B 35/563 — на основі карбіду бору

Номер патенту: 115739

Опубліковано: 11.12.2017

Автори: Картузов Валерій Васильович, Карпець Мирослав Васильович, Муратов Валерій Борисович, Мощіль Віктор Євгенович, Козирєв Артем В'ячеславович, Барвіцький Павло Петрович, Гарбуз Віктор Васильович, Пріхна Тетяна Олексіївна, Картузов Єгор Валерійович, Свердун Володимир Богданович

МПК: C04B 35/58, B22F 3/14, C01B 35/04, C04B 35/563 ...

Мітки: основі, алюмінію, виготовлення, матеріалу, дикарбо-додекабориду, спосіб

Формула / Реферат:

Спосіб виготовлення матеріалу на основі дикарбо-додекабориду алюмінію AlВ12С2 методом гарячого пресування із додекабориду алюмінію AlВ12, який відрізняється тим, що спосіб проводять з додаванням до AlВ12 17 мас.% сажі С-300, а гаряче пресування здійснюють при температурі 1800-2000 °С під тиском 30 МПа.

Номер патенту: 114502

Опубліковано: 10.03.2017

Автори: Лобода Петро Іванович, Богомол Юрій Іванович, Троснікова Ірина Юріївна, Солодкий Євген Васильович

МПК: B22F 3/12, B22F 3/26, B22F 3/00 ...

Мітки: бронематеріалу, дибориду, карбіду, бору, спосіб, титану, отримання, керамічного, основі

Формула / Реферат:

Спосіб отримання керамічного бронематеріалу на основі карбіду бору та дибориду титану, що включає дозування, змішування та пресування суміші вихідних порошків В4С, ТіВ2 та добавку С у співвідношенні 55,5 мас. % В4С, 41,5 мас. % ТіВ2 і 3 мас. % С, просочення пористої пресовки розплавом кремнію під час спікання, який відрізняється тим, що як добавку С використовують вуглеволокно.

Номер патенту: 97456

Опубліковано: 10.02.2012

Автори: Смірнова Тамара Іванівна, Тонкошкура Михайло Олександрович, Туркевич Володимир Зиновійович, Стратійчук Денис Анатолійович

МПК: C04B 35/58, C04B 35/563, C04B 35/645 ...

Мітки: керамічного, матеріалу, основі, спосіб, тиску, алюмінію, дибориду, отримання, умовах, високого

Формула / Реферат:

Спосіб отримання керамічного матеріалу на основі дибориду алюмінію в умовах високого тиску, який включає формування боридної маси, що складається з борвмісного компонента та алюмінію, нагрівання цієї маси до температури, достатньої для плавлення алюмінію і витримці при цій температурі, який відрізняється тим, що як борвмісний компонент використовують аморфний бор, одержання керамічного матеріалу проводять при тиску не менше 4,0 ГПа, при...

Номер патенту: 62773

Опубліковано: 12.09.2011

Автори: Тонкошкура Михайло Олександрович, Туркевич Володимир Зиновійович, Смірнова Тамара Іванівна, Стратійчук Денис Анатолійович

МПК: C04B 35/563

Мітки: отримання, спосіб, умовах, тисків, аlb2, високих

Формула / Реферат:

Спосіб отримання АlВ2 в умовах високих тисків, який включає формування боридної маси, що складається з борвмісного компонента та алюмінію, нагрівання цієї маси до температури, достатньої для плавлення алюмінію, і витримку при цій температурі, який відрізняється тим, що як борвмісний компонент використовують аморфний бор, одержання кераміки проводять при тиску не менше 4,0 ГПа, як захисне середовище використовують капсулу із ніобію, а процес...

Номер патенту: 95050

Опубліковано: 25.06.2011

Автори: Смірнова Тамара Іванівна, Стратійчук Денис Анатолійович, Туркевич Володимир Зиновійович, Тонкошкура Михайло Олександрович

МПК: C04B 35/575, C04B 35/563

Мітки: кераміки, спосіб, бору, основі, отримання, тиску, карбіду, умовах, високого

Формула / Реферат:

1. Спосіб одержання композиційного матеріалу на основі карбіду бору в умовах високого тиску, який включає формування карбідної маси, що містить карбід бору та алюміній, нагрівання цієї маси до температури, достатньої для плавлення алюмінію, і витримку при цій температурі, який відрізняється тим, що одержання композиційного матеріалу проводять при тиску не менше 2,0 ГПа, при цьому використовують захисне середовище з hBN.2. Спосіб за п....

Номер патенту: 59251

Опубліковано: 10.05.2011

Автори: Тонкошкура Михайло Олександрович, Стратійчук Денис Анатолійович, Туркевич Володимир Зиновійович, Смірнова Тамара Іванівна

МПК: C04B 35/563

Мітки: тисків, кераміки, високих, отримання, спосіб, зносостійкої, умовах

Формула / Реферат:

1. Спосіб отримання зносостійкої кераміки в умовах високих тисків, який передбачає формування карбідної маси, що складається з карбіду бору та алюмінію, нагрівання цієї маси до температури, достатньої для плавлення алюмінію, і витримці при цій температурі, який відрізняється тим, що одержання композиційного матеріалу проводять при тиску не менше 2,0 ГПа, а як захисне середовище використовують hBN.2. Спосіб за...

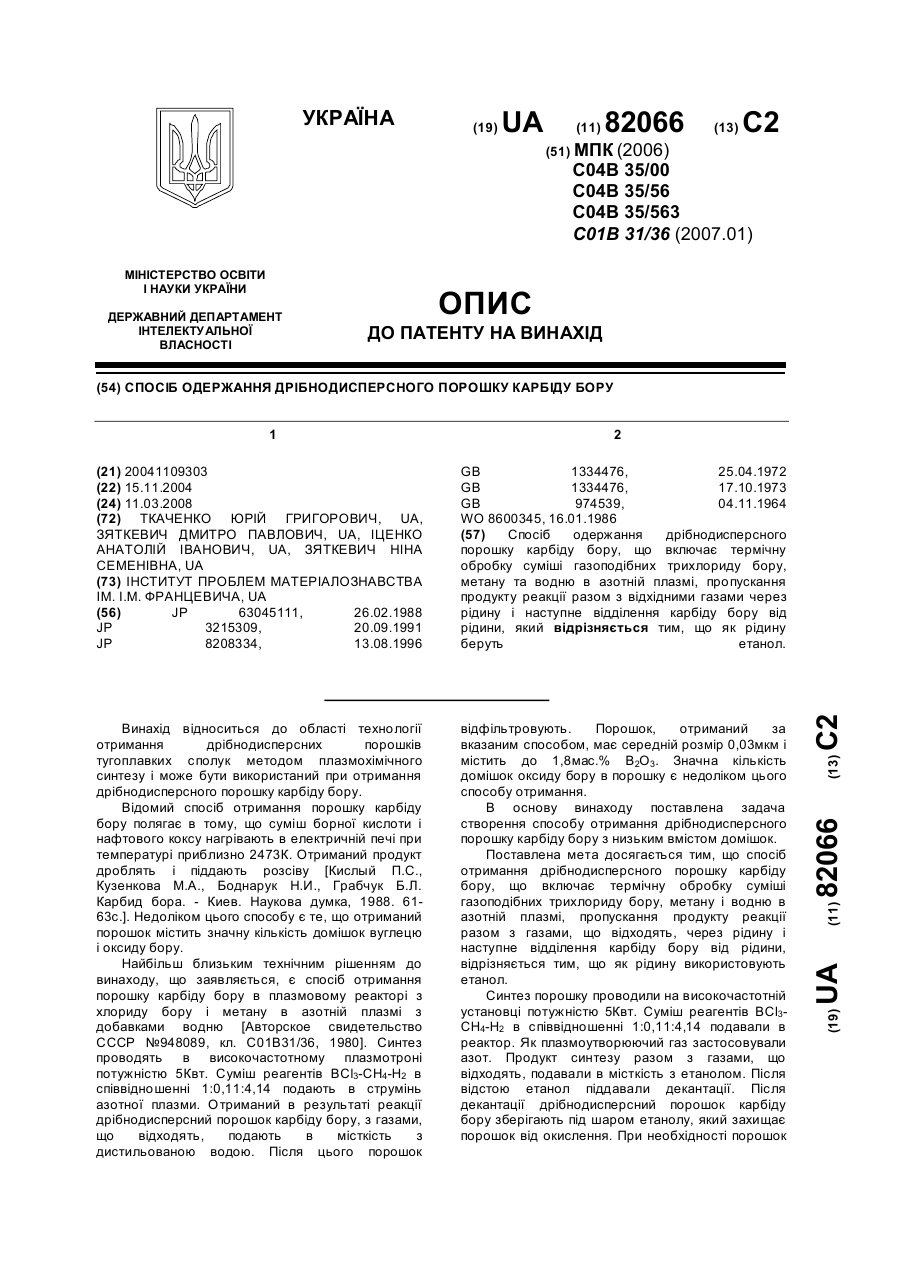

Номер патенту: 82066

Опубліковано: 11.03.2008

Автори: Іценко Анатолій Іванович, Зяткевич Ніна Семенівна, Ткаченко Юрій Григорович, Зяткевич Дмитро Павлович

МПК: C04B 35/56, C04B 35/00, C01B 31/36 ...

Мітки: порошку, спосіб, дрібнодисперсного, одержання, карбіду, бору

Формула / Реферат:

Спосіб одержання дрібнодисперсного порошку карбіду бору, що включає термічну обробку суміші газоподібних трихлориду бору, метану та водню в азотній плазмі, пропускання продукту реакції разом з відхідними газами через рідину і наступне відділення карбіду бору від рідини, який відрізняється тим, що як рідину беруть етанол.

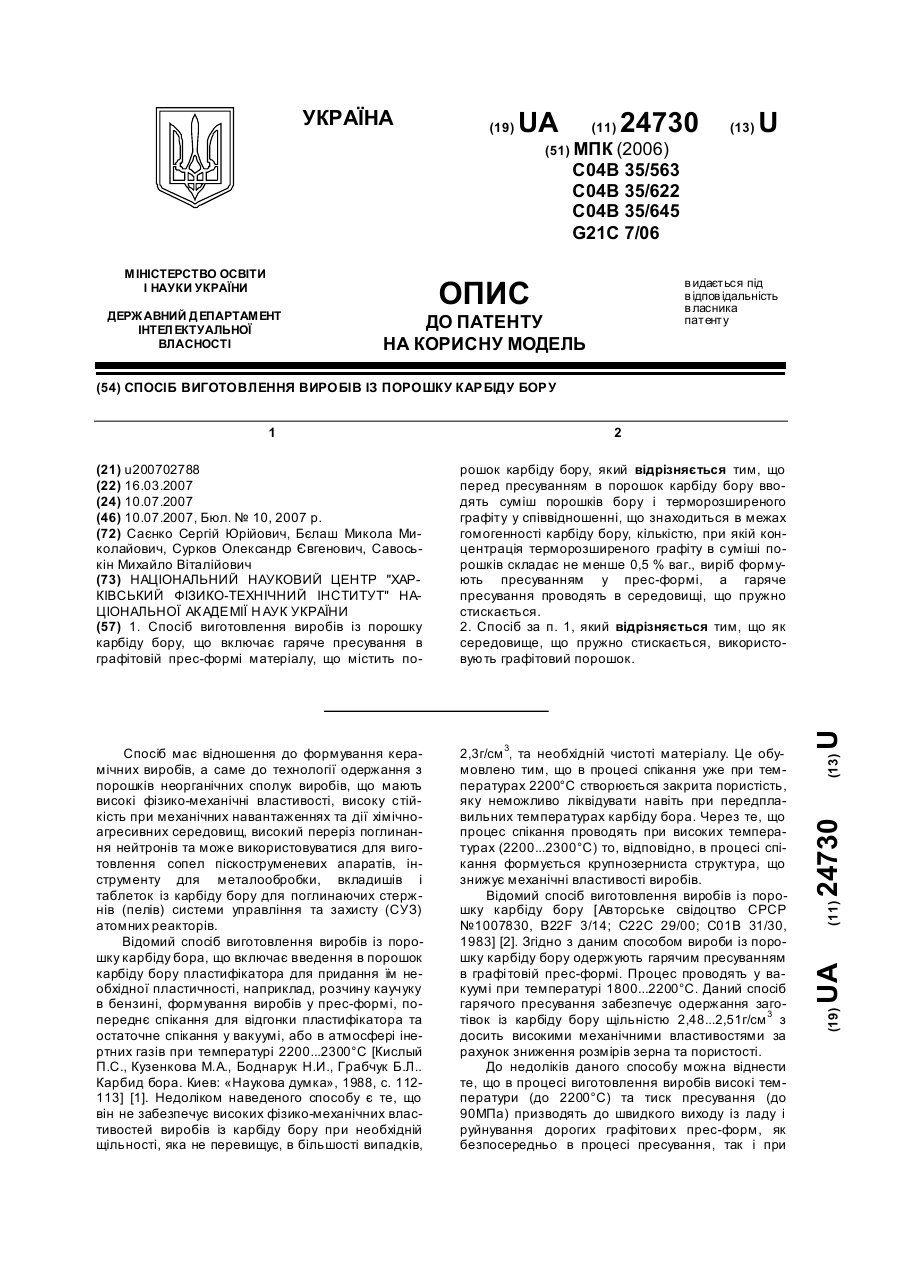

Номер патенту: 24730

Опубліковано: 10.07.2007

Автори: Саєнко Сергій Юрійович, Бєлаш Микола Миколайович, Сурков Олександр Євгенович, Савоськін Михайло Віталійович

МПК: C04B 35/645, C04B 35/622, C04B 35/563 ...

Мітки: виробів, виготовлення, бору, спосіб, карбіду, порошку

Формула / Реферат:

1. Спосіб виготовлення виробів із порошку карбіду бору, що включає гаряче пресування в графітовій прес-формі матеріалу, що містить порошок карбіду бору, який відрізняється тим, що перед пресуванням в порошок карбіду бору вводять суміш порошків бору і терморозширеного графіту у співвідношенні, що знаходиться в межах гомогенності карбіду бору, кількістю, при якій концентрація терморозширеного графіту в суміші порошків складає не менше...

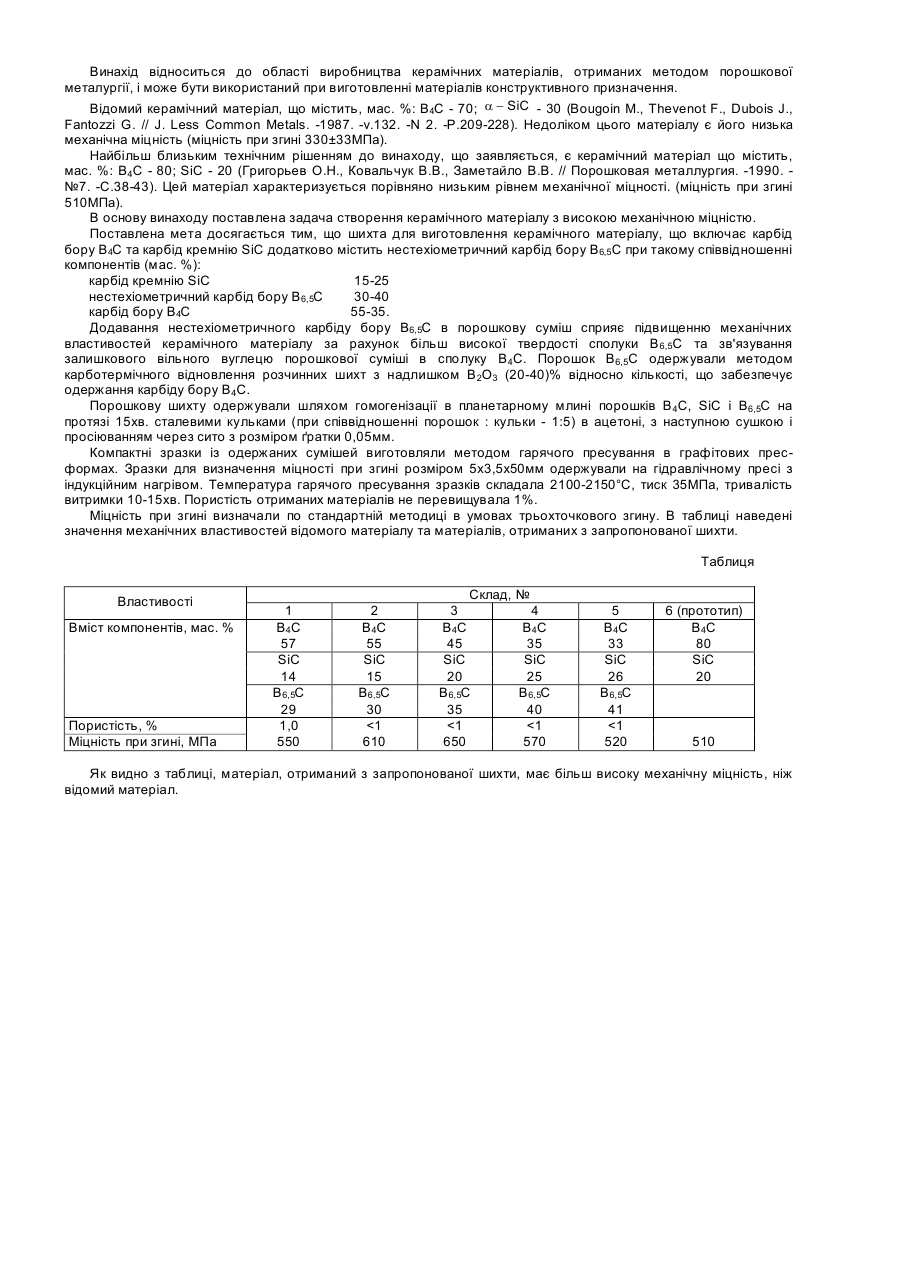

Номер патенту: 67540

Опубліковано: 15.06.2004

Автори: Юрченко Джемма Захарівна, Прилуцький Емануїл Вольфович, Ткаченко Юрій Григорович

МПК: C04B 35/56, C04B 35/563

Мітки: керамічного, виготовлення, високоміцного, матеріалу, шихта

Формула / Реферат:

Шихта для виготовлення високоміцного керамічного матеріалу, що включає карбід кремнію та карбід бору, яка відрізняється тим, що вона додатково містить нестехіометричний карбід бору в такому співвідношенні компонентів, мас. %: карбід кремнію SiC 15-25 нестехіометричний карбід бору В6,5С 30-40 карбід бору В4С решта.

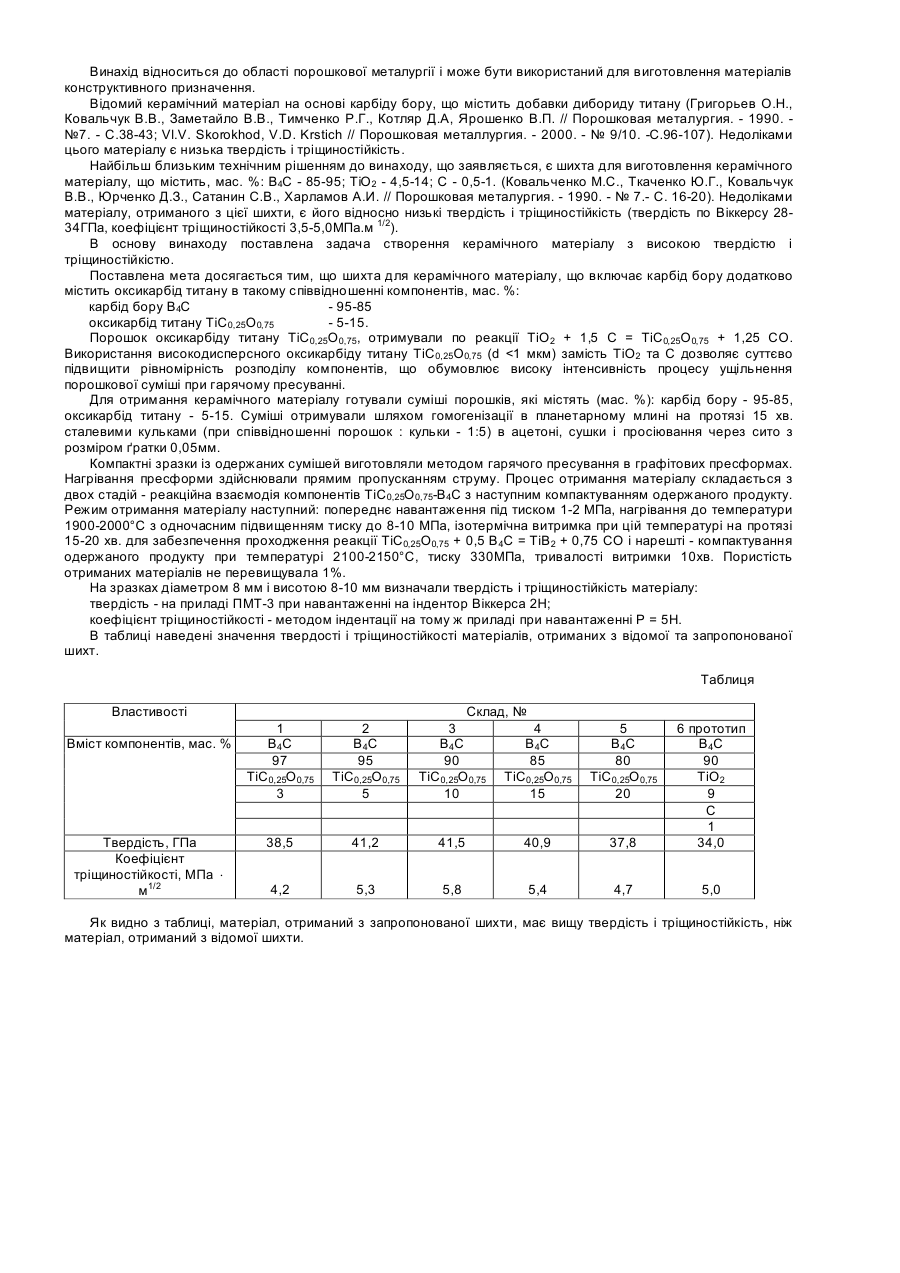

Номер патенту: 67541

Опубліковано: 15.06.2004

Автори: Прилуцький Емануїл Вольфович, Юрченко Джемма Захарівна, Ткаченко Юрій Григорович

МПК: C04B 35/56, C04B 35/563

Мітки: матеріалу, виготовлення, керамічного, твердістю, тріщиностійкістю, шихта, високою

Формула / Реферат:

Шихта для виготовлення керамічного матеріалу з високою твердістю та тріщиностійкістю, що включає карбід бору, яка відрізняється тим, що вона додатково містить оксикарбід титану в такому співвідношенні компонентів, мас. %: оксикарбід титану ТіС0,25О0,75 5-15 карбід бору В4С решта.

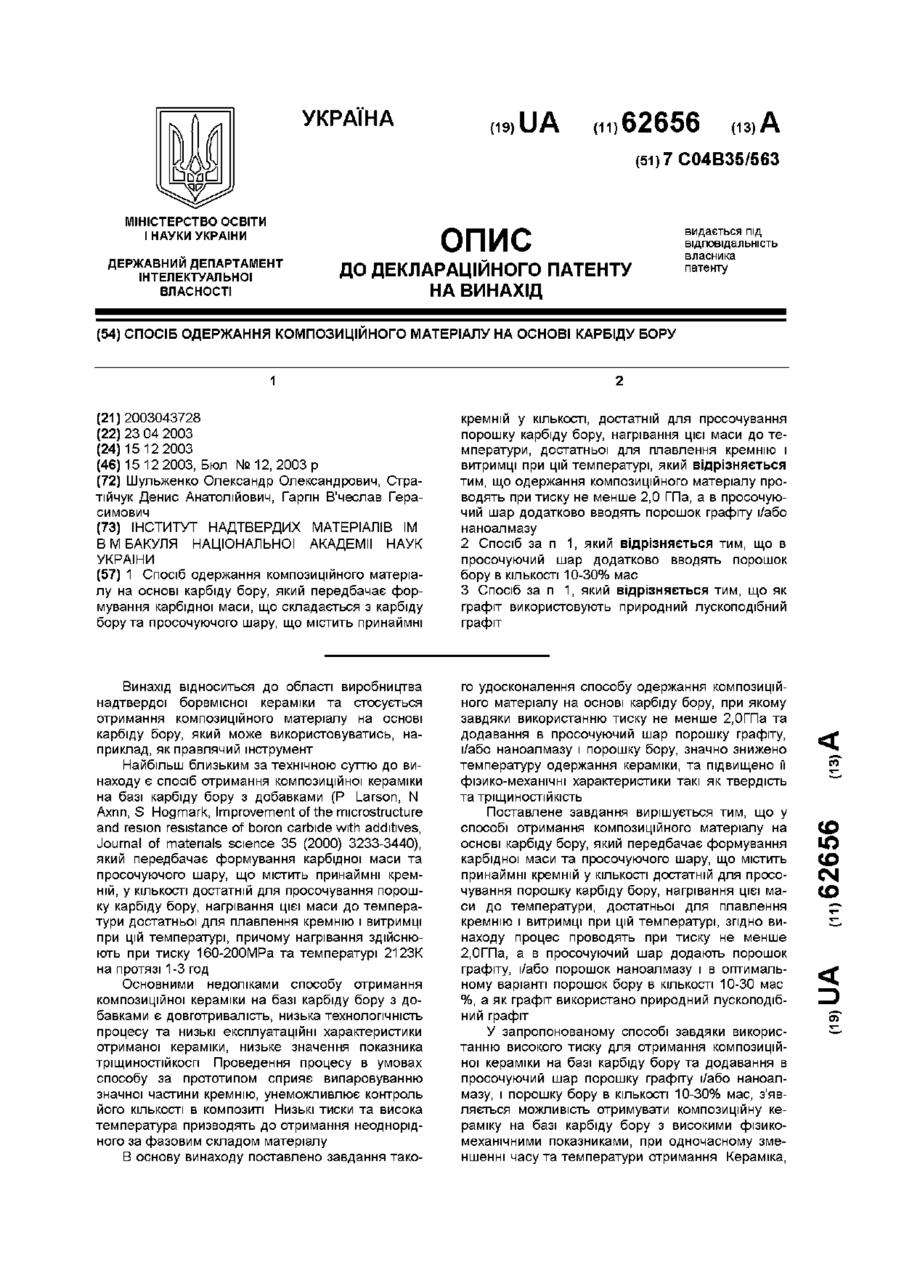

Номер патенту: 62656

Опубліковано: 15.12.2003

Автори: Гаргін В'чеслав Герасимович, Стратійчук Денис Анатолійович, Шульженко Олександр Олександрович

МПК: C04B 35/563, C04B 35/645, C04B 35/65 ...

Мітки: композиційного, спосіб, одержання, матеріалу, бору, карбіду, основі

Формула / Реферат:

1. Спосіб одержання композиційного матеріалу на основі карбіду бору, який передбачає формування карбідної маси, що складається з карбіду бору та просочуючого шару, що містить принаймні кремній у кількості, достатній для просочування порошку карбіду бору, нагрівання цієї маси до температури, достатньої для плавлення кремнію і витримці при цій температурі, який відрізняється тим, що одержання композиційного матеріалу проводять при тиску не...

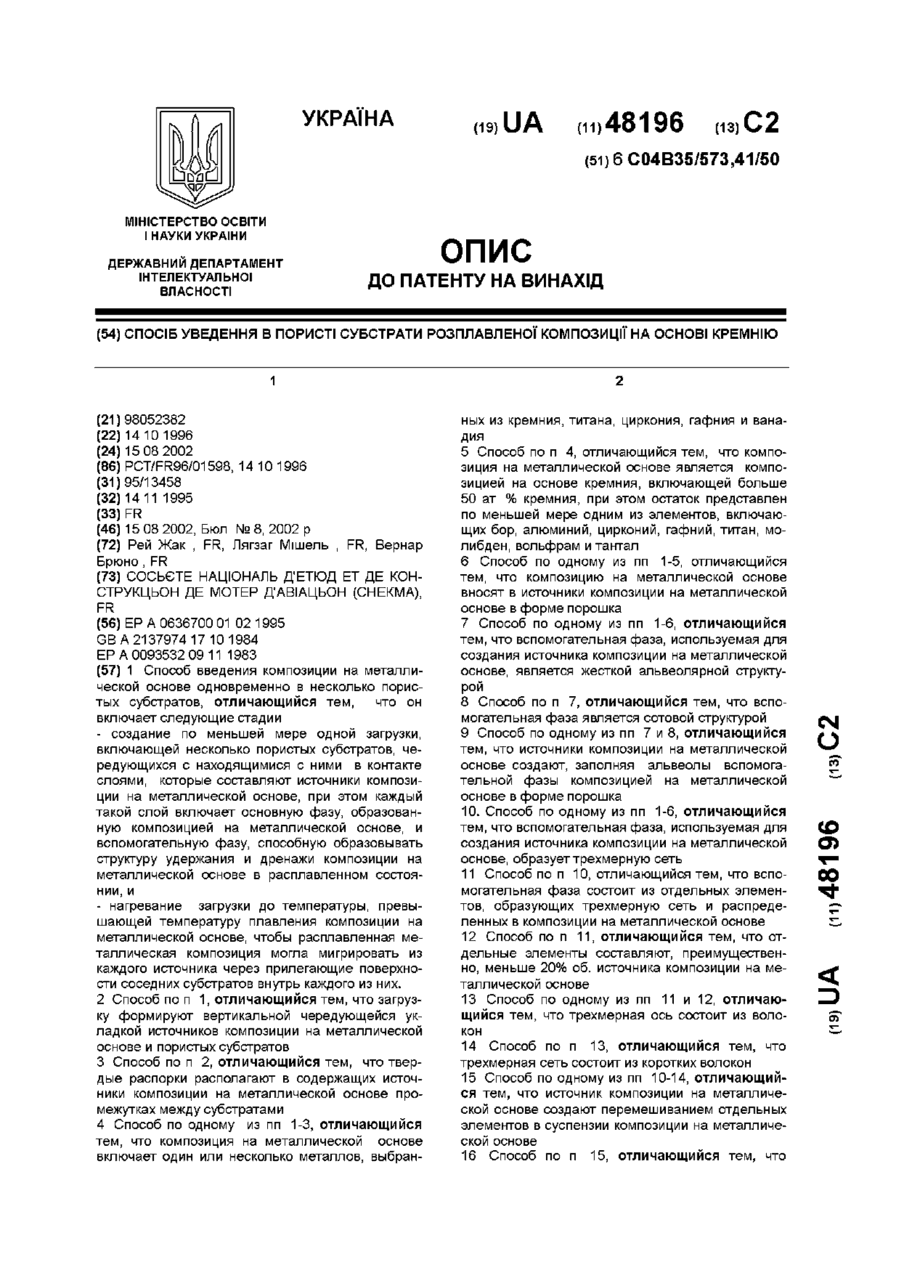

Номер патенту: 48196

Опубліковано: 15.08.2002

Автори: Вернар Брюно, Рей Жак, Лягзаг Мішель

МПК: C04B 35/563, C04B 35/56, C04B 35/573 ...

Мітки: основі, субстрати, уведення, кремнію, композиції, спосіб, розплавленої, пористі

Формула / Реферат:

1. Способ введения композиции на металлической основе одновременно в несколько пористых субстратов, отличающийся тем,  что он включает следующие стадии:- создание по меньшей мере одной загрузки, включающей несколько пористых субстратов, чередующихся с находящимися с ними  в контакте слоями,  которые составляют источники композиции на металлической основе, при этом каждый такой слой включает основную фазу, образованную композицией на...
