Пневматичний диференціатор божка а.м.

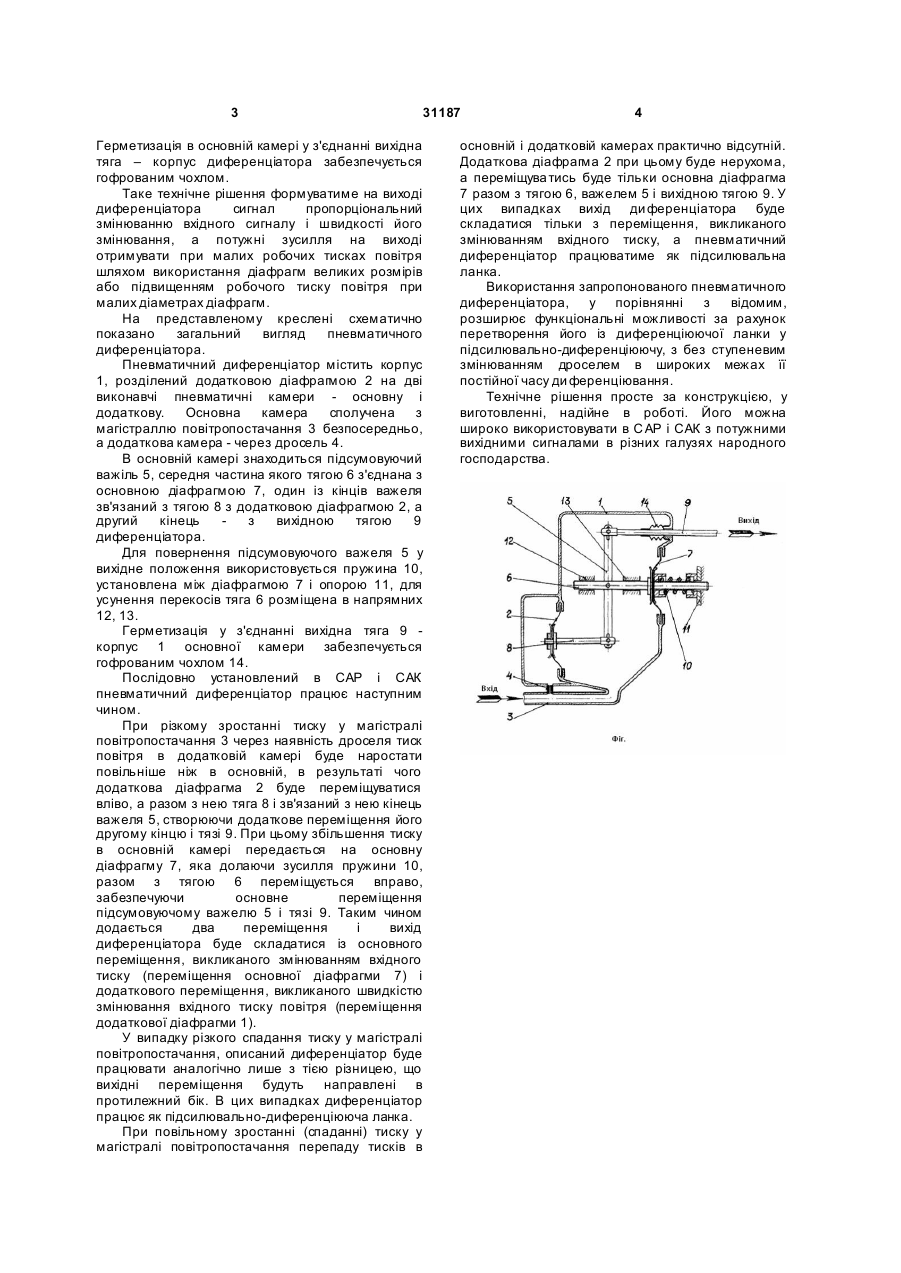

Пневматичний диференціатор, що містить корпус з магістраллю повітропостачання із дроселем, два вимірювачі тиску у вигляді сильфонів з нерухомими фланцями, зв'язаними з корпусом, і рухомими фланцями, з'єднаними між 3 31187 Герметизація в основній камері у з'єднанні вихідна тяга – корпус диференціатора забезпечується гофрованим чохлом. Таке технічне рішення формуватиме на виході диференціатора сигнал пропорціональний змінюванню вхідного сигналу і швидкості його змінювання, а потужні зусилля на виході отримувати при малих робочих тисках повітря шляхом використання діафрагм великих розмірів або підвищенням робочого тиску повітря при малих діаметрах діафрагм. На представленому креслені схематично показано загальний вигляд пневматичного диференціатора. Пневматичний диференціатор містить корпус 1, розділений додатковою діафрагмою 2 на дві виконавчі пневматичні камери - основну і додаткову. Основна камера сполучена з магістраллю повітропостачання 3 безпосередньо, а додаткова камера - через дросель 4. В основній камері знаходиться підсумовуючий важіль 5, середня частина якого тягою 6 з'єднана з основною діафрагмою 7, один із кінців важеля зв'язаний з тягою 8 з додатковою діафрагмою 2, а другий кінець з вихідною тягою 9 диференціатора. Для повернення підсумовуючого важеля 5 у вихідне положення використовується пружина 10, установлена між діафрагмою 7 і опорою 11, для усунення перекосів тяга 6 розміщена в напрямних 12, 13. Герметизація у з'єднанні вихідна тяга 9 корпус 1 основної камери забезпечується гофрованим чохлом 14. Послідовно установлений в CAP і САК пневматичний диференціатор працює наступним чином. При різкому зростанні тиску у магістралі повітропостачання 3 через наявність дроселя тиск повітря в додатковій камері буде наростати повільніше ніж в основній, в результаті чого додаткова діафрагма 2 буде переміщуватися вліво, а разом з нею тяга 8 і зв'язаний з нею кінець важеля 5, створюючи додаткове переміщення його другому кінцю і тязі 9. При цьому збільшення тиску в основній камері передається на основну діафрагму 7, яка долаючи зусилля пружини 10, разом з тягою 6 переміщується вправо, забезпечуючи основне переміщення підсумовуючому важелю 5 і тязі 9. Таким чином додається два переміщення і вихід диференціатора буде складатися із основного переміщення, викликаного змінюванням вхідного тиску (переміщення основної діафрагми 7) і додаткового переміщення, викликаного швидкістю змінювання вхідного тиску повітря (переміщення додаткової діафрагми 1). У випадку різкого спадання тиску у магістралі повітропостачання, описаний диференціатор буде працювати аналогічно лише з тією різницею, що вихідні переміщення будуть направлені в протилежний бік. В цих випадках диференціатор працює як підсилювально-диференціююча ланка. При повільному зростанні (спаданні) тиску у магістралі повітропостачання перепаду тисків в 4 основній і додатковій камерах практично відсутній. Додаткова діафрагма 2 при цьому буде нерухома, а переміщува тись буде тільки основна діафрагма 7 разом з тягою 6, важелем 5 і вихідною тягою 9. У цих випадках вихід ди ференціатора буде складатися тільки з переміщення, викликаного змінюванням вхідного тиску, а пневматичний диференціатор працюватиме як підсилювальна ланка. Використання запропонованого пневматичного диференціатора, у порівнянні з відомим, розширює функціональні можливості за рахунок перетворення його із диференціюючої ланки у підсилювально-диференціюючу, з без ступеневим змінюванням дроселем в широких межах її постійної часу ди ференціювання. Технічне рішення просте за конструкцією, у виготовленні, надійне в роботі. Його можна широко використовувати в C AP і САК з потужними вихідними сигналами в різних галузях народного господарства.
