Стіновий модуль

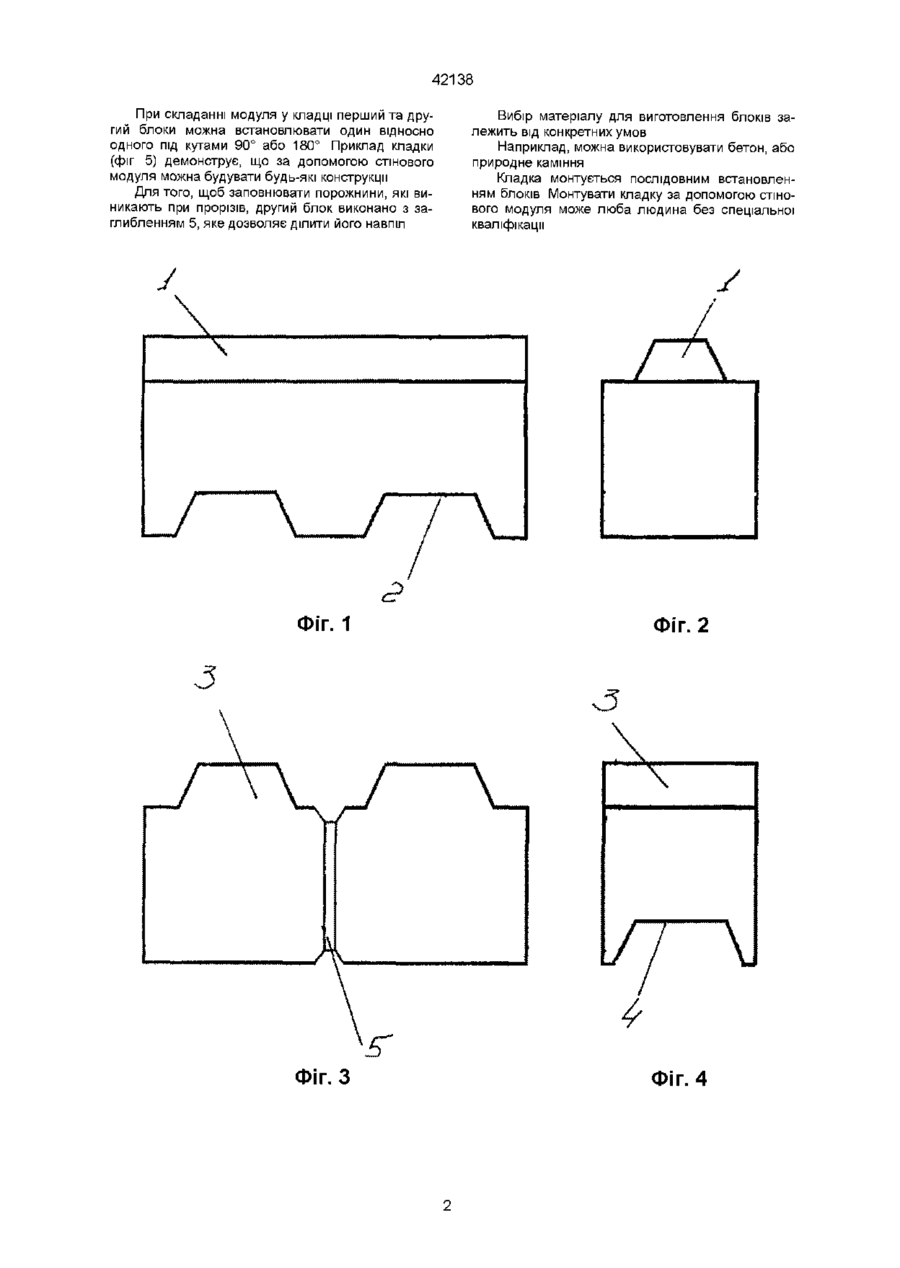

1 Стіновий модуль, що складається з, щонайменше, двох блоків, який відрізняється тим, що вказані блоки мають неоднакову форму, перший з блоків виконаний у вигляді прямокутного паралелепіпеда з одним трапецеїдальним гребенем у верхній частині та двома трапецеїдальними паза ми у нижній частині, а другий блок виконаний у вигляді прямокутного паралелепіпеда з двома трапецеїдальними гребенями у верхній частині та одним трапецеїдальним пазом у нижній частині, причому осі симетрії пазів та гребенів кожного з вказаних блоків взаємно перпендикулярні 2 Модуль за п 1, який відрізняється тим, що розміри пазів першого блока виконують ВІДПОВІДНИМИ розмірам гребенів другого блока, а розміри паза другого блока - розміру гребеня першого блока 3 Модуль за п 1 або 2, який відрізняється тим, що другий блок виконано з заглибленням, яке дозволяє ділити його навпіл Винахід відноситься до будівництва, а саме до конструкції стінових модулів, що складаються з елементів у вигляді блоків Найбільш близьким за технічною суттю є стіновий модуль, що складається з, щонайменше, двох блоків, які є однаковими, наприклад, "блоків Тихонова" (А с СРСР № 1770532, МПК Е04С1/00, 1992, Бюл №39) "Блок Тихонова" має клиноподібні скоси, на постільних виконані СПІВВІСНІ заглиблення та виступи у вигляді зрізаного конуса, але, незважаючи на таку складну форму, такі блоки не можуть утворювати стіновий моль або кладку без використання розчину на кутах та в місцях з'єднання стін Крім того, використання тільки однакових блоків у стіновому модулі призводить до незадовільного зчеплення між блоками гляді прямокутного паралелепіпеда з двома трапецеїдальними гребенями у верхній частині та одним трапецеїдальним пазом у нижній частині, причому осі симетрії пазів та гребенів кожного з вказаних блоків взаємно перпендикулярні Найбільш доцільно використовувати блоки стандартизованих розмірів, при цьому розмірі пазів першого блоку обов'язково виконують ВІДПОВІДНИМИ розмірам гребенів другого блоку, а розміри пазу другого блоку - розміру гребеня першого блоку Для того, щоб заповнювати порожнини, які виникають при прорізів, другий блок виконано з заглибленням 5, яке дозволяє ділити його навпіл Технічна суть запропонованого винаходу пояснюється кресленням, де на фіг 1 зображено вигляд спереду першого блоку, на фіг 2 - вигляд збоку першого блоку, на фіг 3 - вигляд спереду другого блоку, на фіг 4 - вигляд збоку другого блоку, на фіг 5 - приклад використання стінового модуля у кладці Перший з блоків (фіг 1, 2) виконаний у вигляді прямокутного паралелепіпеда з одним трапецеїдальним гребенем 1 у верхній частині та двома трапецеїдальними пазами 2 у нижній, частині, а другий блок (фіг 3, 4) виконаний у вигляді прямокутного паралелепіпеда з двома трапецеїдальними гребенями 3 у верхній частині та одним трапецеїдальним пазом 4 у нижній, частині, причому осі симетрії пазів та гребенів кожного з вказаних блоків взаємно перпендикулярні В основу винаходу поставлено задачу вдосконалити відомий стіновий модуль, що складається з щонайменше, двох блоків, шляхом використання в модулі двох видів блоків відповідної форми та їх нового конструктивного виконання, що дозволить збільшити МІЦНІСТЬ стінового модуля та кладки в цілому, забезпечивши можливість швидкого складання будівель без використання будівельного розчину Поставлена задача вирішується тим, що вказані блоки мають неоднакову форму, перший з блоків виконаний у вигляді прямокутного паралелепіпеда з одним трапецеїдальним гребенем у верхній частині та двома трапецеїдальними пазами у нижній частині, а другий блок виконаний у ви 00 со 42138 При складанні модуля у кладці перший та другий блоки можна встановлювати один відносно одного під кутами 90° або 180° Приклад кладки (фіг 5) демонструє, що за допомогою стінового модуля можна будувати будь-які конструкції Для того, щоб заповнювати порожнини, які виникають при прорізів, другий блок виконано з заглибленням 5, яке дозволяє ділити його навпіл Вибір матеріалу для виготовлення блоків залежить від конкретних умов Наприклад, можна використовувати бетон, або природне каміння Кладка монтується послідовним встановленням блоків Монтувати кладку за допомогою стінового модуля може люба людина без спеціальної кваліфікації \ \ І 1 V. J ФІГ. 1 Фіг. 2 \ \ /V4 Фіг. З Фіг. 4 42138 Фіг. 5 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
