Стіновий камінь

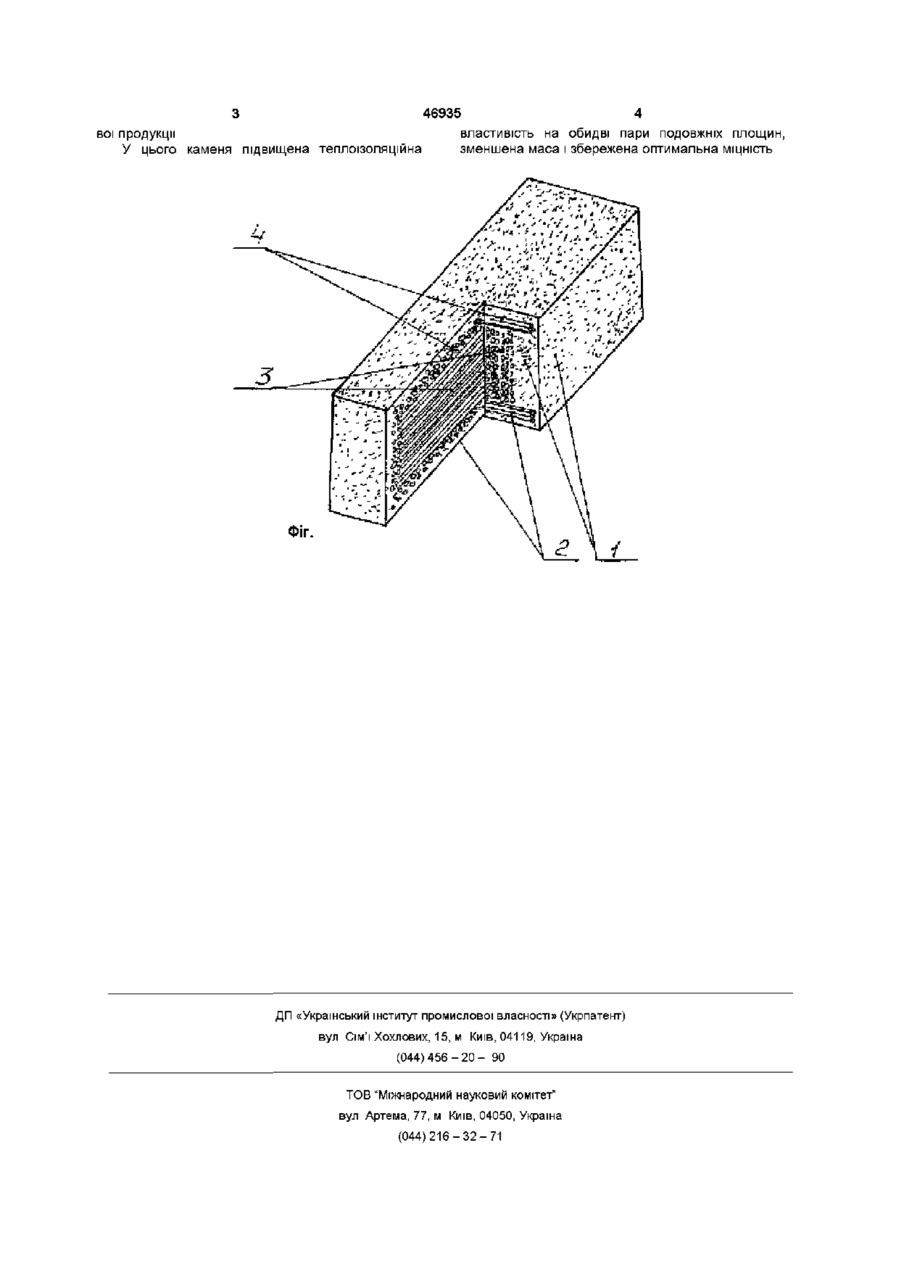

1 Стіновий камінь, що включає в себе шари в'яжучого матеріалу з хаотично розміщеними в них наповнювачами із роздрібненого комишу чи тирси деревини хвойних порід до 23-30% від об'єму в'яжучого, який відрізняється тим, що в нього вмонтовано три ЩІЛЬНІ вкладиши із стебел комишу на основному в'яжучому матеріалі 2 Камінь по п 1, який відрізняється тим, що вкладиши зорієнтовані паралельно обом подовжнім площинам і при цьому в середнього вкладиша стебла своїми кінцями спрямовані уздовж каменя, а в нижнього і верхнього - впоперек нього Винахід відноситься до будівництва, а саме до конструкцій стінових каменів, які застосовуються переважно для зведення ЗОВНІШНІХ І внутрішніх стін малоповерхових будівель що опалюються, наприклад, сільських будівель садибного типу і дачних будиночків Відомий спосіб виготовлення бетону тирсового марок М-25, М-50, де використані органічні наповнювачі (тирса деревини хвойних порід) і мінеральні (пісок, гравій) В'яжучі - цемент і мінеральні добавки (глина) ("Використання ВІДХОДІВ деревини в будівництві", автори Химерик Т Ю та ІНШІ Видавництво "Будівельник" м Київ 1989р ) Відомий СТІНОВИЙ блок із місцевого будівельного матеріалу-грунтобетону, попелобетону із наскрізними отворами (А с СРСР380805Є4С1/08) Відомий також стіновий камінь, який виготовлений із двох клиновидних шарів в'яжучого, розділених вкладишем із щільного шару шишок дерев хвойних порід, скріплених основним в'яжучим Вкладиш зорієнтований по діагоналі стінового каменя Клиноподібні шари каменя, що несуть основне навантаження, включають в себе хаотично розміщені наповнювачі із шишок в КІЛЬКОСТІ 23 30% від об'єму в'яжучого (А с СРСР 1698391Є04С1/40) Недоліком такого каменя є те, що він забезпечений теплоізоляційними властивостями відносно тільки однієї пари подовжніх площин каменя В основу винаходу поставлена задача підвищити теплоізоляційну властивість і знизити масу стінового каменя Мета досягнута тим, що в стіновий камінь при його виготовлені вмонтовані три із них (середній) зорієнтований паралельно одній парі подовжніх площин, а два інших (нижній і верхній) паралельно другій парі подовжніх площин каменя Вкладиші скріплені основним в'яжучим матеріалом На фігурі креслення (Фіг) зображено стіновий камінь Стіновий камінь включає в себе шари в'яжучого матеріалу - 1, що несуть основне навантаження, з хаотично розміщеними в них наповнювачами із подрібненого комишу чи тирси деревини хвойних порід до 23 - 30% від об'єму в'яжучого і три ЩІЛЬНІ вкладиші із стебел комишу- нижнього 2, середнього - 3 і верхнього - 4 У нижнього і верхнього вкладишів КІНЦІ стебел направлені впоперек каменя, а в середнього вподовж каменя Товщина середнього вкладиша 10 - 12см Виготовлено стіновий камінь при допомозі форми, яка має вигляд прямокутного паралелепіпеда заданих розмірів, наприклад 33 х 19 х 18,8см, або ЩІЛЬНІ ІЗОЛЯЦІЙНІ вкладиші із стебел комишу, один 4 0 x 2 4 х 18,8см та ІНШІ СТІНОВИЙ камінь виготовлено в такій ПОСЛІДОВ НОСТІ Основу форми заповнено шаром в'яжучого матеріалу товщиною як у нижнього вкладиша На цей шар в'яжучого розміщено горизонтально нижній вкладиш, а зверху на нього встановлено вертикально середній вкладиш і форма заповнена в'яжучим до верхньої площини середнього вкладиша Після ущільнення вібратором в'яжучого в форму горизонтально розміщено верхній вкладиш і заповнена форма в'яжучим повністю Товщина шару в'яжучого над верхнім вкладишем не менша товщини верхнього вкладиша Виготовлений камінь після добової видержки розпалублений і через сім діб визрівання відправлений в склад гото ю СО О> (О З 46935 4 воі продукції властивість на обидві пари подовжніх площин, У цього каменя підвищена теплоізоляційна зменшена маса і збережена оптимальна МІЦНІСТЬ ФІГ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
