Пристрій для пломбування

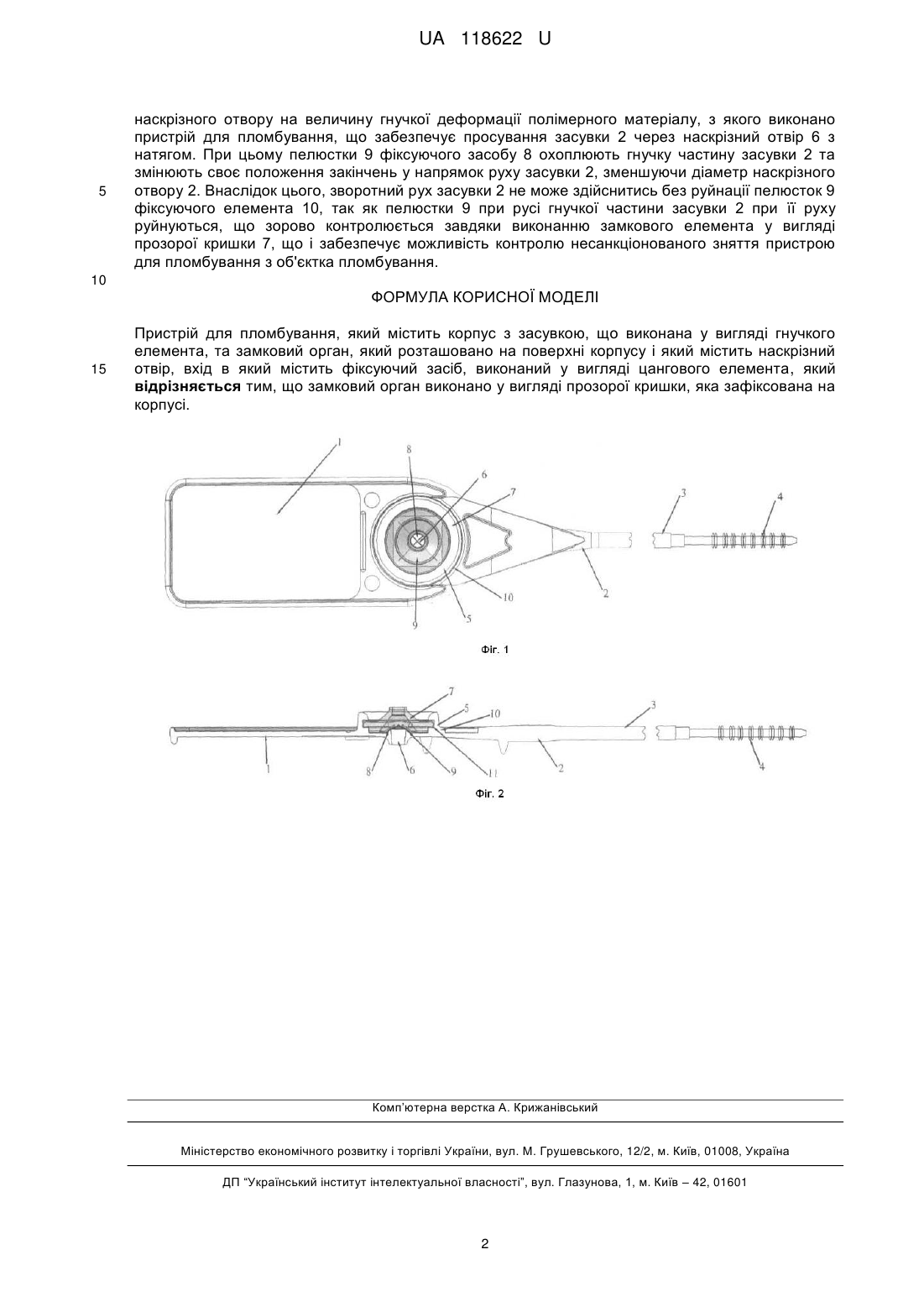

Реферат: Пристрій для пломбування містить корпус з засувкою, що виконана у вигляді гнучкого елемента, та замковий орган, який розташовано на поверхні корпусу і який містить наскрізний отвір, вхід в який містить фіксуючий засіб, виконаний у вигляді цангового елемента, причому замковий орган виконано у вигляді прозорої кришки, яка зафіксована на корпусі. UA 118622 U (12) UA 118622 U UA 118622 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, яка заявляється, належить до конструкції пристроїв, що призначені для пломбування побутових та промислових лічильників води, газу, електроенергії, а також для інших об'єктів, де потрібно здійснити контроль запобігання несанкціонованого доступу. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким, по сукупності ознак, до корисної моделі, яка заявляється, є пристрій для пломбування, який виконано у вигляді монолітної деталі з еластичного матеріалу, і складається з корпусу з засувкою, яка виконано у вигляді гнучкого елемента, одне закінчення якого зв'язано з корпусом, а протилежне виконано у вигляді стрижня, між якими розташовано гнучка частина засувки, поверхня якого містить конічні елементи, верхівки яких направлено в бік стрижня, та замковий орган, розташований по обидва боки корпусу, і який містить наскрізний отвір, який має у вертикальному перерізі форму зрізаного конуса, більша підстава якого розташована з боку входу отвору, який містить фіксуючий засіб виконаний у вигляді цангового елемента, бічні сторони пелюсток якого сходяться у напрямку до центру отвору, та утворюють замкове з'єднання з підставами конічних елементів гнучкої частини засувки [патент України на корисну модель № 27095, МПК B65D 55/00, публ. 2007 p.]. Корисна модель, яка заявляється, збігається з відомим пристроєм для пломбування по наступній сукупності суттєвих ознак: містить корпус з засувкою, яка виконана у вигляді гнучкого елемента, та замковий орган, який розташовано на поверхні корпусу, і який містить наскрізний отвір, а вхід в який містить фіксуючий засіб, виконаний у вигляді цангового елемента. Однак відомий пристрій для пломбування не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено його конструкцією, а саме виконання замкового органу у вигляді монолітної деталі, яка містить наскрізний отвір конічної форми та засувки, гнучка частина якої містить конічні елементи, що ускладняє виготовлення такого пристрою для пломбування, та не дозволяє здійснювати зоровий контроль за станом фіксуючого засобу, що не забезпечує надійного контролю несанкціонованого витягу засувки з замкового органу, внаслідок чого зменшується надійність пломбування. Задача, на рішення якої спрямована корисна модель, полягає у вдосконаленні відомого пристрою для пломбування, шляхом зміни його конструкції, що забезпечить можливість зорового контролю за станом фіксуючого елемента, що підвищить захисні властивості пристрою для пломбування від несанкціонованого витягу засувки з замкового органу та спрощення його конструкції. Поставлена задача вирішується у пристрої для пломбування, який містить корпус з засувкою, що виконана у вигляді гнучкого елемента, та замковий орган, який розташовано на поверхні корпусу і який містить наскрізний отвір, вхід в який містить фіксуючий засіб, виконаний у вигляді цангового елемента тим, що згідно з предметом корисної моделі, замковий орган виконано у вигляді прозорої кришки, яка зафіксована на корпусі. Зазначена сукупність суттєвих ознак забезпечує корисної моделі, яка заявляється, технічний результат, який полягає у забезпеченні зорового контролю над станом фіксуючого елемента, що підвищить захисні властивості пристрою для пломбування від несанкціонованого витягу засувки з замкового органу та спрощення конструкції. Корисна модель, яка заявляється, пояснюється кресленнями, які наведено на: Фіг. 1 - вигляд пристрою для пломбування зверху; Фіг. 2 - переріз пристрою для пломбування. Запропонований пристрій для пломбування виконано у вигляді монолітної деталі з пластмаси та складається з корпусу 1, по поздовжній осі якого розташовано засувку 2, яка виконана у вигляді гнучкого елемента 3, поверхня якого виконана циліндричною, а протилежне закінчення виконано у вигляді стрижня 4, та замкового орган 5, який розташовано на корпусі 1, та містить наскрізний отвір 6, який має форму зрізаного конуса, причому його більша підстава розташована з боку входу замкового органу 5, а замковий орган 5 виконано у вигляді прозорої кришки 7, яка має угоризонтальній площині форму кола, під якою знаходиться фіксуючий засіб 8, виконаний у вигляді цангового елемента, який утворено пелюстками 9, бічні сторони яких сходяться у напрямку до центру наскрізного отвору 6, та зафіксована на корпусі 1 трубчатим елементом 10, який містить усередині кільцевий паз 11, в якому розміщена прозора кришка 7. Запропонований пристрій для пломбування використовують наступним чином. Для пломбування об'єкта побутового або промислового призначення, через елементи фіксації, наприклад дужки (на фіг. не позначено), які знаходяться на його поверхні, вводять засувку 2, після чого її закінчення у вигляді стрижня 4 уводять у наскрізний отвір 6 замкового органу 5, який виконано у вигляді прозорої кришки 7, яка зафіксована на поверхні корпусу 1 у кільцевому пазу 11 трубчатого тіла 10, під якою знаходиться фіксуючий засіб 8, виконаний у вигляді цангового елемента, який утворено пелюстками 9, які здійснюють прогин у напряму руху засувки 2 та просовують через нього гнучку частину засувки 2, діаметр якої більше діаметра 1 UA 118622 U 5 наскрізного отвору на величину гнучкої деформації полімерного матеріалу, з якого виконано пристрій для пломбування, що забезпечує просування засувки 2 через наскрізний отвір 6 з натягом. При цьому пелюстки 9 фіксуючого засобу 8 охоплюють гнучку частину засувки 2 та змінюють своє положення закінчень у напрямок руху засувки 2, зменшуючи діаметр наскрізного отвору 2. Внаслідок цього, зворотний рух засувки 2 не може здійснитись без руйнації пелюсток 9 фіксуючого елемента 10, так як пелюстки 9 при русі гнучкої частини засувки 2 при її руху руйнуються, що зорово контролюється завдяки виконанню замкового елемента у вигляді прозорої кришки 7, що і забезпечує можливість контролю несанкціонованого зняття пристрою для пломбування з об'єктка пломбування. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для пломбування, який містить корпус з засувкою, що виконана у вигляді гнучкого елемента, та замковий орган, який розташовано на поверхні корпусу і який містить наскрізний отвір, вхід в який містить фіксуючий засіб, виконаний у вигляді цангового елемента, який відрізняється тим, що замковий орган виконано у вигляді прозорої кришки, яка зафіксована на корпусі. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
