Хвилевідний т-подібний міст

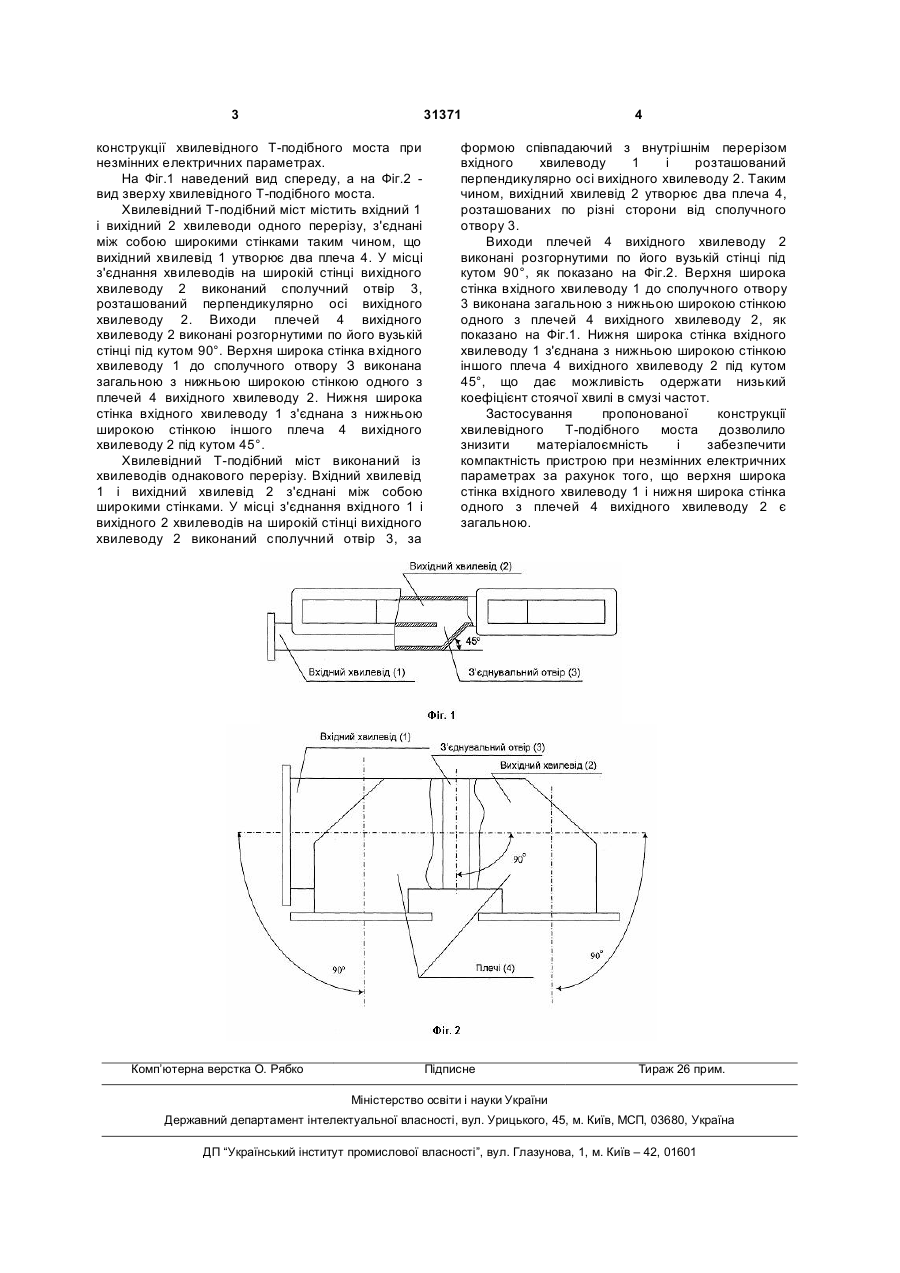

Хвилевідний Т-подібний міст, що містить вхідний і вихідний хвилеводи одного перерізу, з'єднані між собою широкими стінками таким чином, що вихідний хвилевід утворює два плеча, причому у місці з'єднання хвилеводів на широкій 3 31371 конструкції хвилевідного Т-подібного моста при незмінних електричних параметрах. На Фіг.1 наведений вид спереду, а на Фіг.2 вид зверху хвилевідного Т-подібного моста. Хвилевідний Т-подібний міст містить вхідний 1 і вихідний 2 хвилеводи одного перерізу, з'єднані між собою широкими стінками таким чином, що вихідний хвилевід 1 утворює два плеча 4. У місці з'єднання хвилеводів на широкій стінці вихідного хвилеводу 2 виконаний сполучний отвір 3, розташований перпендикулярно осі вихідного хвилеводу 2. Виходи плечей 4 вихідного хвилеводу 2 виконані розгорнутими по його вузькій стінці під кутом 90°. Верхня широка стінка вхідного хвилеводу 1 до сполучного отвору З виконана загальною з нижньою широкою стінкою одного з плечей 4 вихідного хвилеводу 2. Нижня широка стінка вхідного хвилеводу 1 з'єднана з нижньою широкою стінкою іншого плеча 4 вихідного хвилеводу 2 під кутом 45°. Хвилевідний Т-подібний міст виконаний із хвилеводів однакового перерізу. Вхідний хвилевід 1 і вихідний хвилевід 2 з'єднані між собою широкими стінками. У місці з'єднання вхідного 1 і вихідного 2 хвилеводів на широкій стінці вихідного хвилеводу 2 виконаний сполучний отвір 3, за Комп’ютерна верстка О. Рябко 4 формою співпадаючий з внутрішнім перерізом вхідного хвилеводу 1 і розташований перпендикулярно осі вихідного хвилеводу 2. Таким чином, вихідний хвилевід 2 утворює два плеча 4, розташованих по різні сторони від сполучного отвору 3. Виходи плечей 4 вихідного хвилеводу 2 виконані розгорнутими по його вузькій стінці під кутом 90°, як показано на Фіг.2. Верхня широка стінка вхідного хвилеводу 1 до сполучного отвору 3 виконана загальною з нижньою широкою стінкою одного з плечей 4 вихідного хвилеводу 2, як показано на Фіг.1. Нижня широка стінка вхідного хвилеводу 1 з'єднана з нижньою широкою стінкою іншого плеча 4 вихідного хвилеводу 2 під кутом 45°, що дає можливість одержати низький коефіцієнт стоячої хвилі в смузі частот. Застосування пропонованої конструкції хвилевідного Т-подібного моста дозволило знизити матеріалоємність і забезпечити компактність пристрою при незмінних електричних параметрах за рахунок того, що верхня широка стінка вхідного хвилеводу 1 і нижня широка стінка одного з плечей 4 вихідного хвилеводу 2 є загальною. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
