Нерівноамплітудний хвилевідний подільник потужності
Номер патенту: 31375
Опубліковано: 10.04.2008
Автори: Бортнік Володимир Іванович, Добруля Віктор Іванович, Бортюк Леонід Володимирович
Формула / Реферат
Нерівноамплітудний хвилевідний подільник потужності, що складається з двох хвилеводів однакового перерізу, які з'єднані між собою таким чином, що відповідні вузькі стінки хвилеводів лежать в одній площині, а їх подовжні осі перетинаються під кутом 90°, при цьому в місці з'єднання хвилеводів в широкій стінці вихідного хвилеводу по внутрішньому контуру вхідного хвилеводу виконаний з'єднувальний отвір, що розділяє вихідний хвилевід на два плеча, який відрізняється тим, що на широкій стінці вихідного хвилеводу напроти з'єднувального отвору встановлена узгоджувальна пластина, подовжня вісь якої зміщена до одного з плечей вихідного хвилеводу, причому ширина узгоджувальної пластини дорівнює ширині широкої стінки вихідного хвилеводу.
Текст

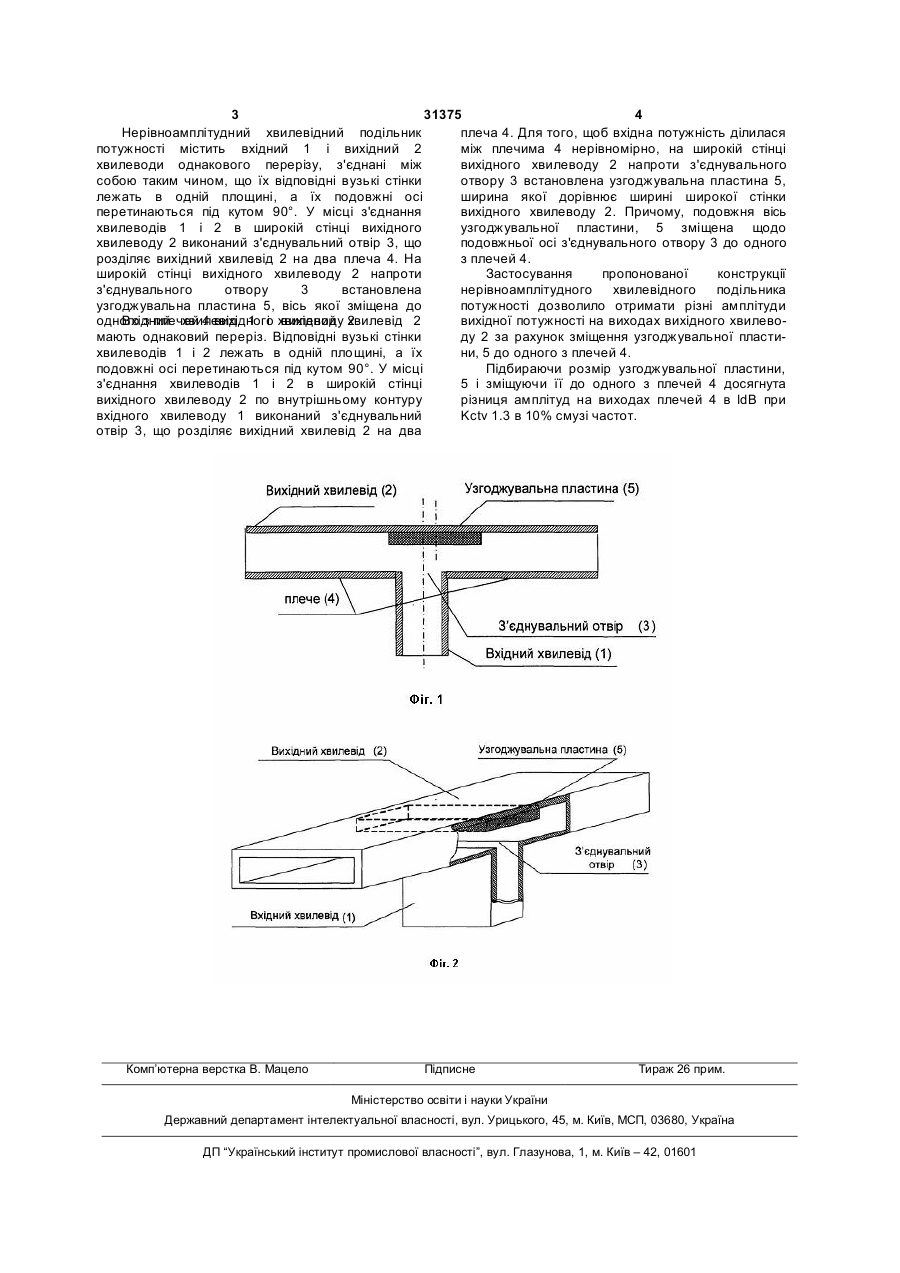

Нерівноамплітудний хвилевідний подільник потужності, що складається з двох хвилеводів однакового перерізу, які з'єднані між собою таким чином, що відповідні вузькі стінки хвилеводів 3 31375 4 плеча 4. Для того, щоб вхідна потужність ділилася Нерівноамплітудний хвилевідний подільник між плечима 4 нерівномірно, на широкій стінці потужності містить вхідний 1 і вихідний 2 вихідного хвилеводу 2 напроти з'єднувального хвилеводи однакового перерізу, з'єднані між отвору 3 встановлена узгоджувальна пластина 5, собою таким чином, що їх відповідні вузькі стінки ширина якої дорівнює ширині широкої стінки лежать в одній площині, а їх подовжні осі вихідного хвилеводу 2. Причому, подовжня вісь перетинаються під кутом 90°. У місці з'єднання узгоджувальної пластини, 5 зміщена щодо хвилеводів 1 і 2 в широкій стінці вихідного подовжньої осі з'єднувального отвору 3 до одного хвилеводу 2 виконаний з'єднувальний отвір 3, що з плечей 4. розділяє вихідний хвилевід 2 на два плеча 4. На Застосування пропонованої конструкції широкій стінці вихідного хвилеводу 2 напроти нерівноамплітудного хвилевідного подільника з'єднувального отвору 3 встановлена потужності дозволило отримати різні амплітуди узгоджувальна пластина 5, вісь якої зміщена до вихідної потужності на виходах вихідного хвилевоодного з плечей 4 вихідного хвилеводу хвилевід 2 Вхідний хвилевід 1 і вихідний 2. ду 2 за рахунок зміщення узгоджувальної пластимають однаковий переріз. Відповідні вузькі стінки ни, 5 до одного з плечей 4. хвилеводів 1 і 2 лежать в одній площині, а їх Підбираючи розмір узгоджувальної пластини, подовжні осі перетинаються під кутом 90°. У місці 5 і зміщуючи її до одного з плечей 4 досягнута з'єднання хвилеводів 1 і 2 в широкій стінці різниця амплітуд на виходах плечей 4 в ldB при вихідного хвилеводу 2 по внутрішньому контуру Kctv 1.3 в 10% смузі частот. вхідного хвилеводу 1 виконаний з'єднувальний отвір 3, що розділяє вихідний хвилевід 2 на два Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWaveguide power divider with variable-rate amplitude
Автори англійськоюBortnik Volodymyr Ivanovych, Bortiuk Leonid Volodymyrovych, Dobrulia Viktor Ivnovych
Назва патенту російськоюНеравномерноамплитудный волноводный делитель мощности
Автори російськоюБортник Владимир Иванович, Бортюк Леонид Владимирович, Добруля Виктор Иванович
МПК / Мітки
Мітки: нерівноамплітудний, потужності, хвилевідний, подільник
Код посилання
<a href="https://ua.patents.su/2-31375-nerivnoamplitudnijj-khvilevidnijj-podilnik-potuzhnosti.html" target="_blank" rel="follow" title="База патентів України">Нерівноамплітудний хвилевідний подільник потужності</a>
