Бутара барабанного млина
Номер патенту: 31396
Опубліковано: 10.04.2008
Автори: Мартиненков Сергій Леонідович, Петров Андрій Геннадійович, Токарев Олександр Олексійович
Формула / Реферат
Бутара барабанного млина, що містить суцільний конічний корпус з розміщеним на його внутрішній поверхні зворотним шнековим конвеєром, на кінці якого встановлений живильник, що сполучений з поворотним конусом, яка відрізняється тим, що живильник виконаний перфорованим, при цьому величина класифікувальних отворів живильника виконана залежно від необхідної тонкості помелу матеріалу.
Текст

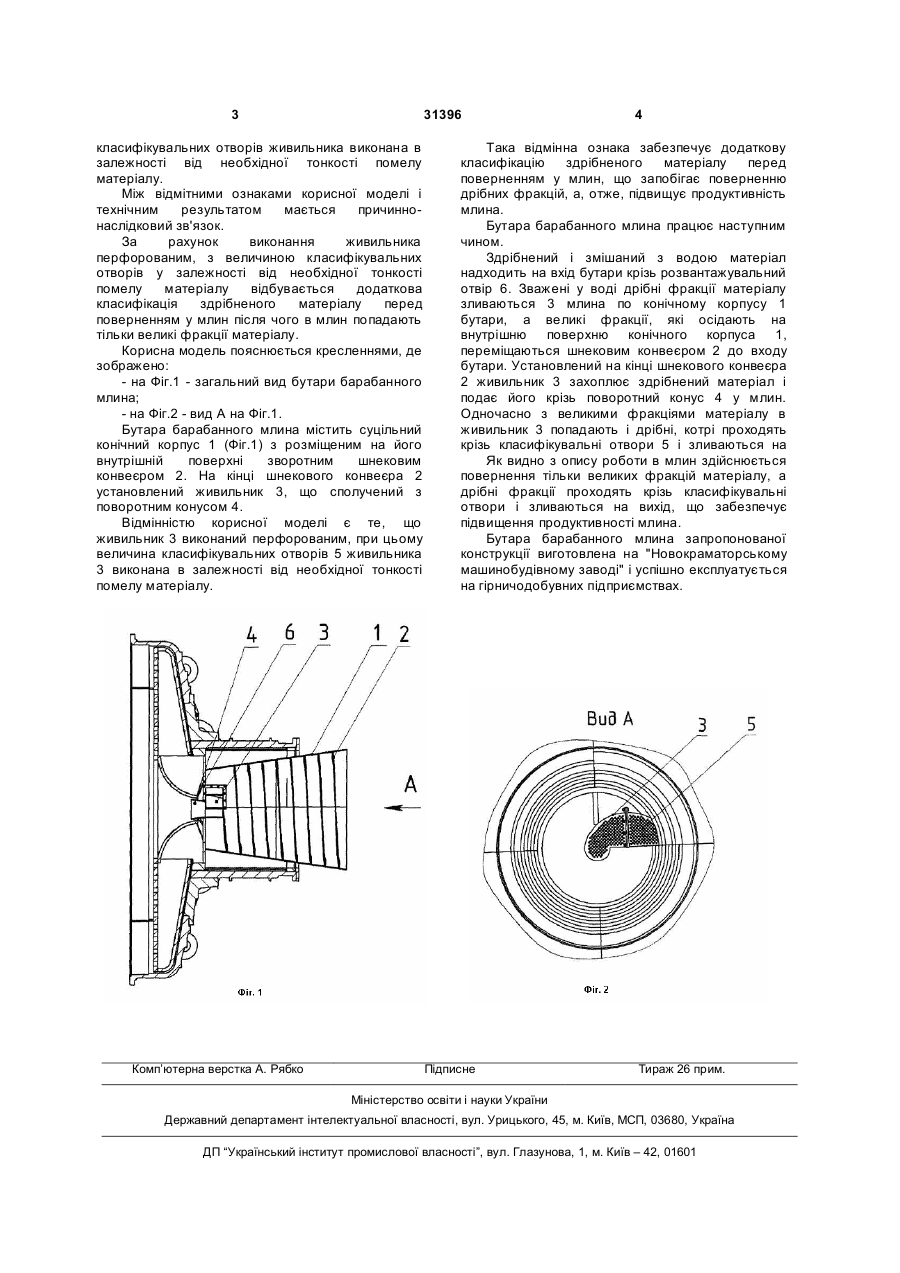

Бутара барабанного млина, що містить суцільний конічний корпус з розміщеним на його внутрішній поверхні зворотним шнековим конвеєром, на кінці якого встановлений живильник, що сполучений з поворотним конусом, яка відрізняється тим, що живильник виконаний перфорованим, при цьому величина класифікувальних отворів живильника виконана залежно від необхідної тонкості помелу матеріалу. (19) (21) u200712255 (22) 05.11.2007 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 р. (72) ПЕТРОВ АНДРІЙ ГЕННАДІЙОВИЧ, UA, ТОКАРЕВ ОЛЕКСАНДР ОЛЕКСІЙОВИЧ, UA, МАРТИНЕНКОВ СЕРГІЙ ЛЕОНІДОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД", UA 3 31396 класифікувальних отворів живильника виконана в залежності від необхідної тонкості помелу матеріалу. Між відмітними ознаками корисної моделі і технічним результатом мається причиннонаслідковий зв'язок. За рахунок виконання живильника перфорованим, з величиною класифікувальних отворів у залежності від необхідної тонкості помелу матеріалу відбувається додаткова класифікація здрібненого матеріалу перед поверненням у млин після чого в млин попадають тільки великі фракції матеріалу. Корисна модель пояснюється кресленнями, де зображено: - на Фіг.1 - загальний вид бутари барабанного млина; - на Фіг.2 - вид А на Фіг.1. Бутара барабанного млина містить суцільний конічний корпус 1 (Фіг.1) з розміщеним на його внутрішній поверхні зворотним шнековим конвеєром 2. На кінці шнекового конвеєра 2 установлений живильник 3, що сполучений з поворотним конусом 4. Відмінністю корисної моделі є те, що живильник 3 виконаний перфорованим, при цьому величина класифікувальних отворів 5 живильника 3 виконана в залежності від необхідної тонкості помелу матеріалу. Комп’ютерна верстка А. Рябко 4 Така відмінна ознака забезпечує додаткову класифікацію здрібненого матеріалу перед поверненням у млин, що запобігає поверненню дрібних фракцій, а, отже, підвищує продуктивність млина. Бутара барабанного млина працює наступним чином. Здрібнений і змішаний з водою матеріал надходить на вхід бутари крізь розвантажувальний отвір 6. Зважені у воді дрібні фракції матеріалу зливаються 3 млина по конічному корпусу 1 бутари, а великі фракції, які осідають на внутрішню поверхню конічного корпуса 1, переміщаються шнековим конвеєром 2 до входу бутари. Установлений на кінці шнекового конвеєра 2 живильник 3 захоплює здрібнений матеріал і подає його крізь поворотний конус 4 у млин. Одночасно з великими фракціями матеріалу в живильник 3 попадають і дрібні, котрі проходять крізь класифікувальні отвори 5 і зливаються на вихід бутари. з опису роботи в млин здійснюється Як видно повернення тільки великих фракцій матеріалу, а дрібні фракції проходять крізь класифікувальні отвори і зливаються на вихід, що забезпечує підвищення продуктивності млина. Бутара барабанного млина запропонованої конструкції виготовлена на "Новокраматорському машинобудівному заводі" і успішно експлуатується на гірничодобувних підприємствах. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTrommel of rattler
Автори англійськоюPetrov Andrii Hennadiiovych, Tokarev Oleksandr Oleksiiovych, Martynenkov Serhii Leonidovych
Назва патенту російськоюБутара барабанной мельницы
Автори російськоюПетров Андрей Геннадиевич, Токарев Александр Алексеевич, Мартыненков Сергей Леонидович
МПК / Мітки
МПК: B02C 17/00
Мітки: бутара, млина, барабанного
