Двоситова бутара барабанного млина

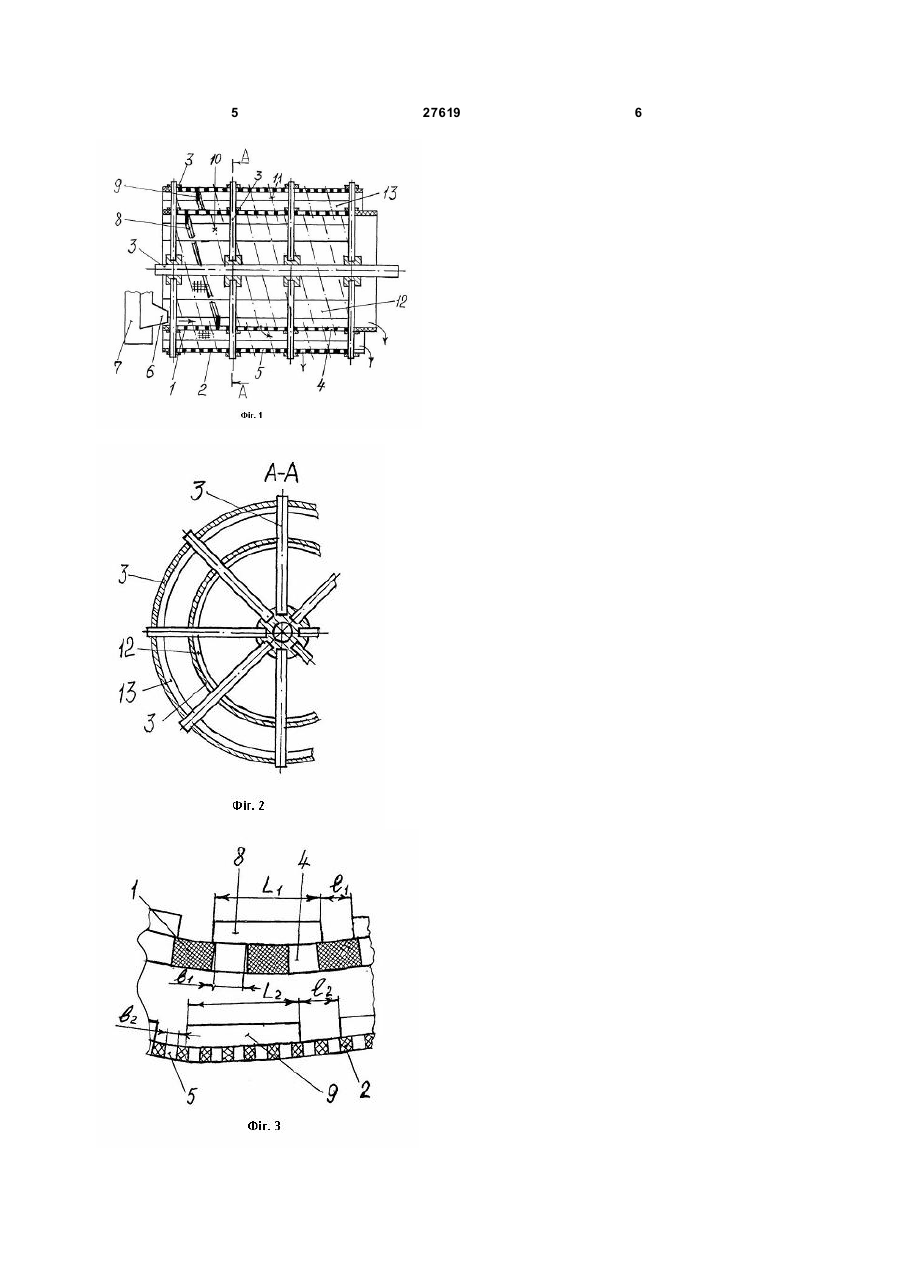

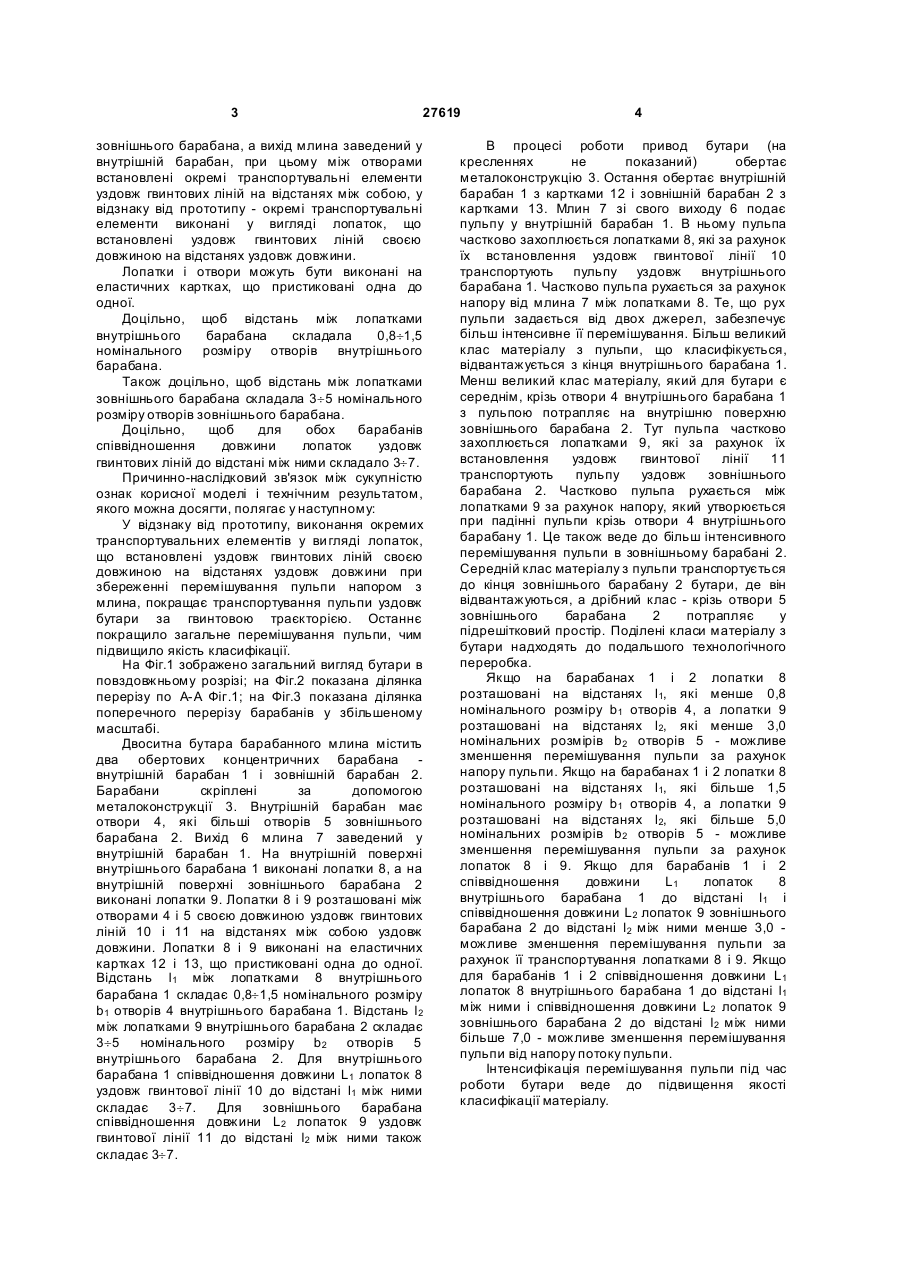

1. Двоситова бутара барабанного млина, що містить два обертових концентричних барабани, які скріплені і мають отвори, причому отвори внутрішнього барабана більше отворів зовнішнього барабана, а вихід млина заведений у внутрішній барабан, при цьому між отворами встановлені окремі транспортувальні елементи уздовж гвинтових ліній на відстанях між собою, яка 3 27619 зовнішнього барабана, а вихід млина заведений у внутрішній барабан, при цьому між отворами встановлені окремі транспортувальні елементи уздовж гвинтових ліній на відстанях між собою, у відзнаку від прототипу - окремі транспортувальні елементи виконані у вигляді лопаток, що встановлені уздовж гвинтових ліній своєю довжиною на відстанях уздовж довжини. Лопатки і отвори можуть бути виконані на еластичних картках, що пристиковані одна до одної. Доцільно, щоб відстань між лопатками внутрішнього барабана складала 0,8¸1,5 номінального розміру отворів внутрішнього барабана. Також доцільно, щоб відстань між лопатками зовнішнього барабана складала 3¸5 номінального розміру отворів зовнішнього барабана. Доцільно, щоб для обох барабанів співвідношення довжини лопаток уздовж гвинтових ліній до відстані між ними складало 3¸7. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному: У відзнаку від прототипу, виконання окремих транспортувальних елементів у ви гляді лопаток, що встановлені уздовж гвинтових ліній своєю довжиною на відстанях уздовж довжини при збереженні перемішування пульпи напором з млина, покращає транспортування пульпи уздовж бутари за гвинтовою траєкторією. Останнє покращило загальне перемішування пульпи, чим підвищило якість класифікації. На Фіг.1 зображено загальний вигляд бутари в повздовжньому розрізі; на Фіг.2 показана ділянка перерізу по А-А Фіг.1; на Фіг.3 показана ділянка поперечного перерізу барабанів у збільшеному масштабі. Двоситна бутара барабанного млина містить два обертових концентричних барабана внутрішній барабан 1 і зовнішній барабан 2. Барабани скріплені за допомогою металоконструкції 3. Внутрішній барабан має отвори 4, які більші отворів 5 зовнішнього барабана 2. Вихід 6 млина 7 заведений у внутрішній барабан 1. На внутрішній поверхні внутрішнього барабана 1 виконані лопатки 8, а на внутрішній поверхні зовнішнього барабана 2 виконані лопатки 9. Лопатки 8 і 9 розташовані між отворами 4 і 5 своєю довжиною уздовж гвинтових ліній 10 і 11 на відстанях між собою уздовж довжини. Лопатки 8 і 9 виконані на еластичних картках 12 і 13, що пристиковані одна до одної. Відстань l1 між лопатками 8 внутрішнього барабана 1 складає 0,8¸1,5 номінального розміру b1 отворів 4 внутрішнього барабана 1. Відстань l 2 між лопатками 9 внутрішнього барабана 2 складає 3¸5 номінального розміру b2 отворів 5 внутрішнього барабана 2. Для внутрішнього барабана 1 співвідношення довжини L1 лопаток 8 уздовж гвинтової лінії 10 до відстані l1 між ними складає 3¸7. Для зовнішнього барабана співвідношення довжини L2 лопаток 9 уздовж гвинтової лінії 11 до відстані l2 між ними також складає 3¸7. 4 В процесі роботи привод бутари (на кресленнях не показаний) обертає металоконструкцію 3. Остання обертає внутрішній барабан 1 з картками 12 і зовнішній барабан 2 з картками 13. Млин 7 зі свого виходу 6 подає пульпу у внутрішній барабан 1. В ньому пульпа частково захоплюється лопатками 8, які за рахунок їх встановлення уздовж гвинтової лінії 10 транспортують пульпу уздовж внутрішнього барабана 1. Частково пульпа рухається за рахунок напору від млина 7 між лопатками 8. Те, що рух пульпи задається від двох джерел, забезпечує більш інтенсивне її перемішування. Більш великий клас матеріалу з пульпи, що класифікується, відвантажується з кінця внутрішнього барабана 1. Менш великий клас матеріалу, який для бутари є середнім, крізь отвори 4 внутрішнього барабана 1 з пульпою потрапляє на внутрішню поверхню зовнішнього барабана 2. Тут пульпа частково захоплюється лопатками 9, які за рахунок їх встановлення уздовж гвинтової лінії 11 транспортують пульпу уздовж зовнішнього барабана 2. Частково пульпа рухається між лопатками 9 за рахунок напору, який утворюється при падінні пульпи крізь отвори 4 внутрішнього барабану 1. Це також веде до більш інтенсивного перемішування пульпи в зовнішньому барабані 2. Середній клас матеріалу з пульпи транспортується до кінця зовнішнього барабану 2 бутари, де він відвантажуються, а дрібний клас - крізь отвори 5 зовнішнього барабана 2 потрапляє у підрешітковий простір. Поділені класи матеріалу з бутари надходять до подальшого технологічного переробка. Якщо на барабанах 1 і 2 лопатки 8 розташовані на відстанях l1, які менше 0,8 номінального розміру b1 отворів 4, а лопатки 9 розташовані на відстанях l2, які менше 3,0 номінальних розмірів b2 отворів 5 - можливе зменшення перемішування пульпи за рахунок напору пульпи. Якщо на барабанах 1 і 2 лопатки 8 розташовані на відстанях l1, які більше 1,5 номінального розміру b1 отворів 4, а лопатки 9 розташовані на відстанях l2, які більше 5,0 номінальних розмірів b2 отворів 5 - можливе зменшення перемішування пульпи за рахунок лопаток 8 і 9. Якщо для барабанів 1 і 2 співвідношення довжини L1 лопаток 8 внутрішнього барабана 1 до відстані l1 і співвідношення довжини L2 лопаток 9 зовнішнього барабана 2 до відстані l2 між ними менше 3,0 можливе зменшення перемішування пульпи за рахунок її транспортування лопатками 8 і 9. Якщо для барабанів 1 і 2 співвідношення довжини L 1 лопаток 8 внутрішнього барабана 1 до відстані l1 між ними і співвідношення довжини L2 лопаток 9 зовнішнього барабана 2 до відстані l2 між ними більше 7,0 - можливе зменшення перемішування пульпи від напору потоку пульпи. Інтенсифікація перемішування пульпи під час роботи бутари веде до підвищення якості класифікації матеріалу. 5 27619 6
