Пристрій для корекції стану точок акупунктури
Номер патенту: 31599
Опубліковано: 10.04.2008
Автори: Коломієць Володимир Трохимович, Протасов Анатолій Георгієвич, Ушата Людмила Володимирівна, Дацюк Олександр Костянтинович
Формула / Реферат
Пристрій для корекції стану точок акупунктури, що містить джерело постійного струму, опорний електрод, аналоговий комутатор, набір носіїв терапевтичної інформації, який відрізняється тим, що він додатково містить генератор, підключений до набору носіїв терапевтичної інформації, який виконано у вигляді блока керування, причому вихід генератора з'єднано із керуючим входом аналогового комутатора, до виходу якого підключено ємність, джерело постійної напруги, яке підключено до входу аналогового комутатора, та вимірювач напруги для контролю амплітуди вихідного сигналу, підключений до ємності.
Текст

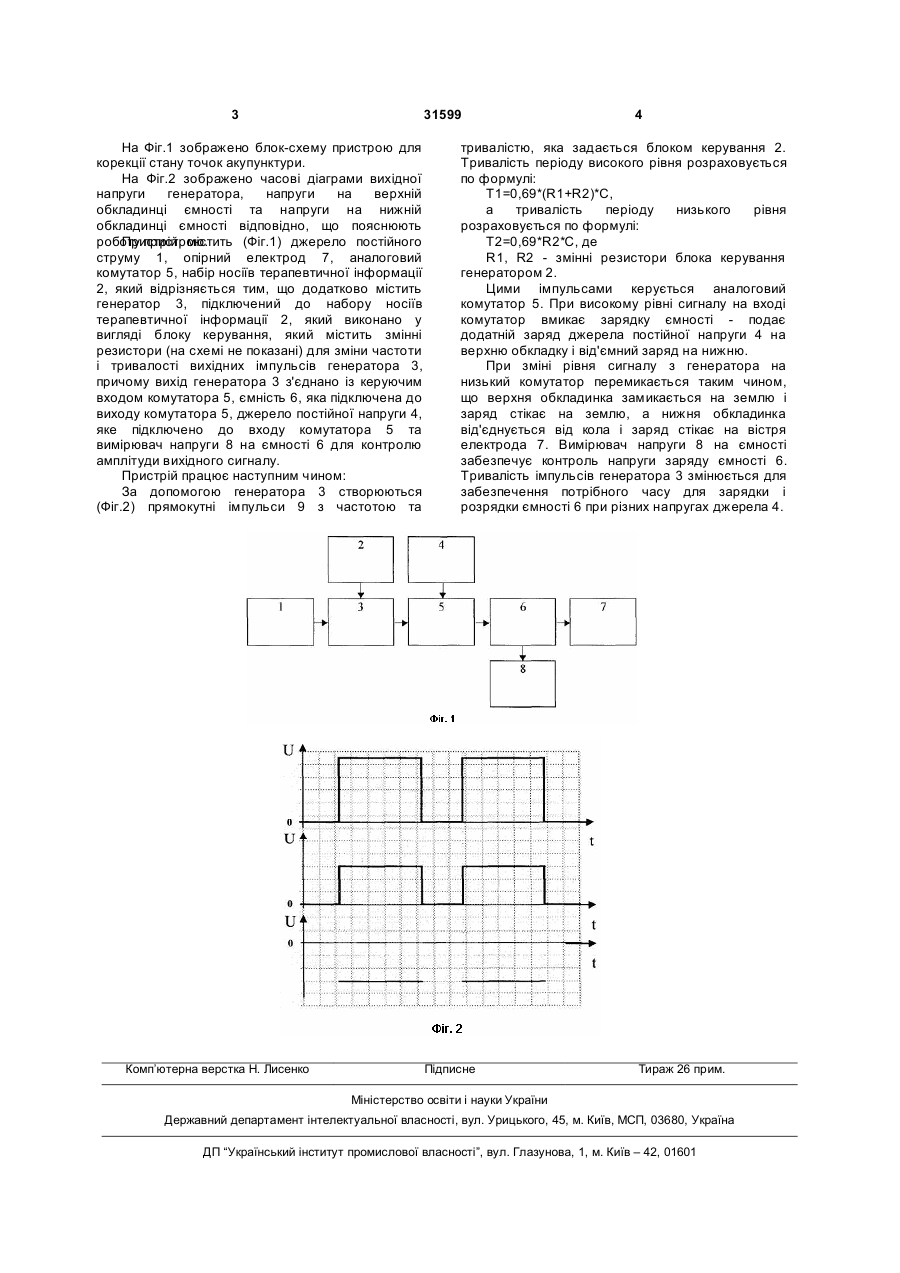

Пристрій для корекції стану точок акупунктури, що містить джерело постійного струму, опорний 3 31599 На Фіг.1 зображено блок-схему пристрою для корекції стану точок акупунктури. На Фіг.2 зображено часові діаграми вихідної напруги генератора, напруги на верхній обкладинці ємності та напруги на нижній обкладинці ємності відповідно, що пояснюють роботу пристрою. Пристрій містить (Фіг.1) джерело постійного струму 1, опірний електрод 7, аналоговий комутатор 5, набір носіїв терапевтичної інформації 2, який відрізняється тим, що додатково містить генератор 3, підключений до набору носіїв терапевтичної інформації 2, який виконано у вигляді блоку керування, який містить змінні резистори (на схемі не показані) для зміни частоти і тривалості вихідних імпульсів генератора 3, причому вихід генератора 3 з'єднано із керуючим входом комутатора 5, ємність 6, яка підключена до виходу комутатора 5, джерело постійної напруги 4, яке підключено до входу комутатора 5 та вимірювач напруги 8 на ємності 6 для контролю амплітуди вихідного сигналу. Пристрій працює наступним чином: За допомогою генератора 3 створюються (Фіг.2) прямокутні імпульси 9 з частотою та Комп’ютерна верстка Н. Лисенко 4 тривалістю, яка задається блоком керування 2. Тривалість періоду високого рівня розраховується по формулі: Т1=0,69*(R1+R2)*С, а тривалість періоду низького рівня розраховується по формулі: Т2=0,69*R2*С, де R1, R2 - змінні резистори блока керування генератором 2. Цими імпульсами керується аналоговий комутатор 5. При високому рівні сигналу на вході комутатор вмикає зарядку ємності - подає додатній заряд джерела постійної напруги 4 на верхню обкладку і від'ємний заряд на нижню. При зміні рівня сигналу з генератора на низький комутатор перемикається таким чином, що верхня обкладинка замикається на землю і заряд стікає на землю, а нижня обкладинка від'єднується від кола і заряд стікає на вістря електрода 7. Вимірювач напруги 8 на ємності забезпечує контроль напруги заряду ємності 6. Тривалість імпульсів генератора 3 змінюється для забезпечення потрібного часу для зарядки і розрядки ємності 6 при різних напругах джерела 4. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for correcting state of acupuncture points
Автори англійськоюUshata Liudmyla Volodymyrivna, Datsiuk Oleksandr Kostiantynovych, Kolomiets Volodymyr Trokhymovych, Protasov Anatolii Heorhiiovych
Назва патенту російськоюУстройство для коррекции состояния точек акупунктуры
Автори російськоюУшата Людмила Владимировна, Дацюк Александр Константинович, Коломиец Владимир Трофимович, Протасов Анатолий Георгиевич
МПК / Мітки
МПК: A61H 39/00, A61B 5/05
Мітки: стану, точок, акупунктури, корекції, пристрій
