Цифровий інтегратор

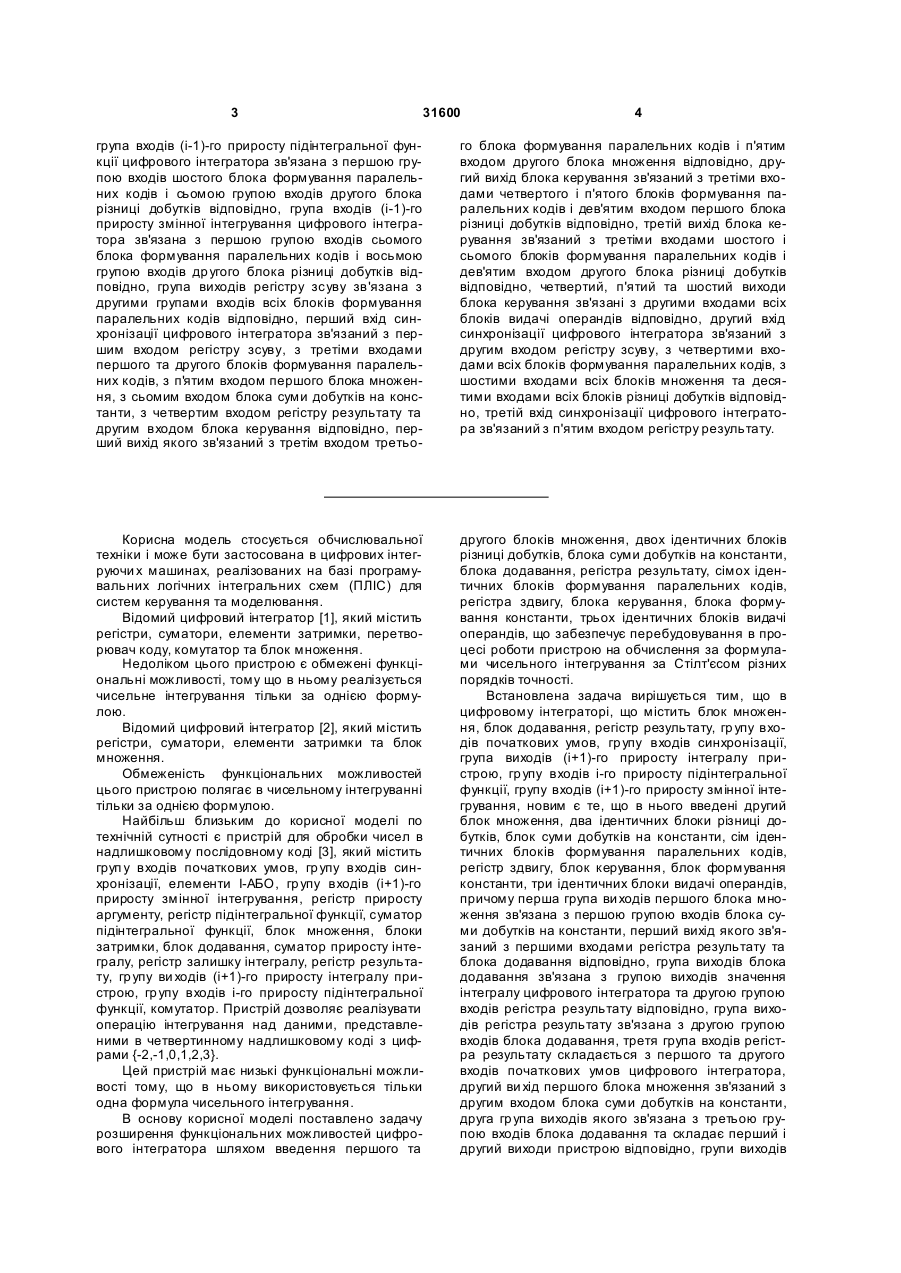

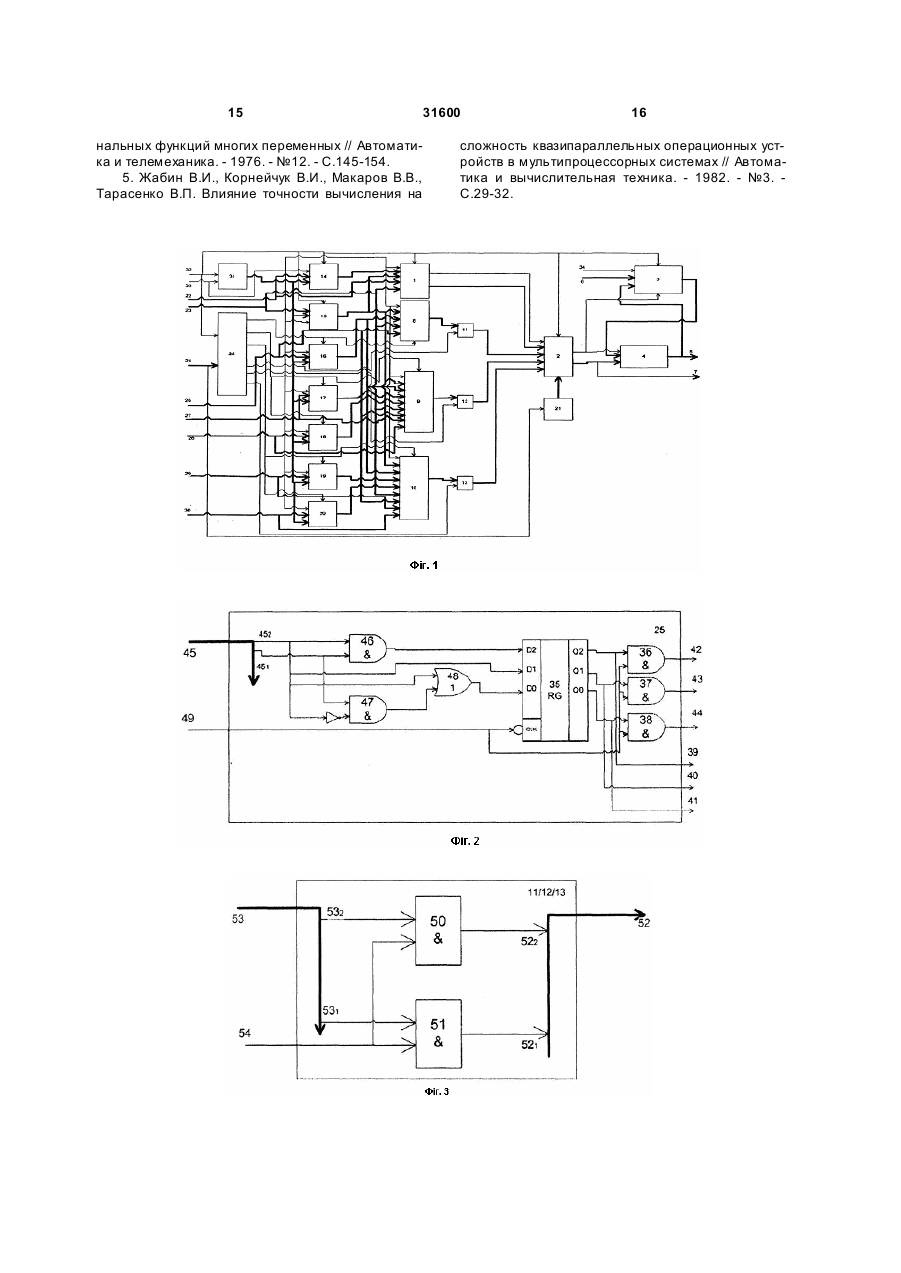

Цифровий інтегратор, що містить блок множення, блок додавання, регістр результату, гр упу входів початкових умов, груп у входів синхронізації, груп у ви ходів (i+1)-го приросту інтегралу пристрою, гр упу входів i-гo приросту підінтегральної функції, групу входів (i+1)-го приросту змінної інтегрування, який відрізняється тим, що в його склад введені другий блок множення, два ідентичних блоки різниці добутків, блок суми добутків на константи, сім ідентичних блоків формування паралельних кодів, регістр зсуву, блок керування, блок формування константи, три ідентичних блоки видачі операндів, причому перша група ви ходів першого блока множення зв'язана з першою групою входів блока суми добутків на константи, перший вихід якого зв'язаний з першими входами регістра результату та блока додавання відповідно, група виходів блока додавання зв'язана з групою виходів значення інтегралу цифрового інтегратора та другою гр упою входів регістра результату відповідно, група виходів регістра результату зв'язана з другою групою входів блока додавання, третя група входів регістра результату складається з першого та другого входів початкових умов цифрового інтегратора, другий ви хід першого блока множення зв'язаний з другим входом блока суми добутків на константи, друга група виходів якого зв'язана з третьою групою входів блока додавання та складає перший і другий виходи пристрою відповідно, групи ви ходів другого блока множення та двох блоків різниці добутків зв'язані з першими групами входів трьох блоків видачі операндів відповідно, групи ви ходів яких зв'язані з третьою, четвертою та п'ятою групами входів блока суми добутків на константи відповідно, група виходів першого блока формування паралельних кодів зв'язана з першою групою входів першого блока множення, група виходів другого блока формування паралельних кодів зв'язана з 2 (19) 1 3 31600 4 група входів (i-1)-го приросту підінтегральної функції цифрового інтегратора зв'язана з першою групою входів шостого блока формування паралельних кодів і сьомою групою входів другого блока різниці добутків відповідно, група входів (i-1)-го приросту змінної інтегрування цифрового інтегратора зв'язана з першою групою входів сьомого блока формування паралельних кодів і восьмою групою входів др угого блока різниці добутків відповідно, група виходів регістру зсуву зв'язана з другими групами входів всіх блоків формування паралельних кодів відповідно, перший вхід синхронізації цифрового інтегратора зв'язаний з першим входом регістру зсуву, з третіми входами першого та другого блоків формування паралельних кодів, з п'ятим входом першого блока множення, з сьомим входом блока суми добутків на константи, з четвертим входом регістру результату та другим входом блока керування відповідно, перший вихід якого зв'язаний з третім входом третьо го блока формування паралельних кодів і п'ятим входом другого блока множення відповідно, другий вихід блока керування зв'язаний з третіми входами четвертого і п'ятого блоків формування паралельних кодів і дев'ятим входом першого блока різниці добутків відповідно, третій вихід блока керування зв'язаний з третіми входами шостого і сьомого блоків формування паралельних кодів і дев'ятим входом другого блока різниці добутків відповідно, четвертий, п'ятий та шостий виходи блока керування зв'язані з другими входами всіх блоків видачі операндів відповідно, другий вхід синхронізації цифрового інтегратора зв'язаний з другим входом регістру зсуву, з четвертими входами всіх блоків формування паралельних кодів, з шостими входами всіх блоків множення та десятими входами всіх блоків різниці добутків відповідно, третій вхід синхронізації цифрового інтегратора зв'язаний з п'ятим входом регістру результату. Корисна модель стосується обчислювальної техніки і може бути застосована в цифрових інтегруючи х машинах, реалізованих на базі програмувальних логічних інтегральних схем (ПЛІС) для систем керування та моделювання. Відомий цифровий інтегратор [1], який містить регістри, суматори, елементи затримки, перетворювач коду, комутатор та блок множення. Недоліком цього пристрою є обмежені функціональні можливості, тому що в ньому реалізується чисельне інтегрування тільки за однією формулою. Відомий цифровий інтегратор [2], який містить регістри, суматори, елементи затримки та блок множення. Обмеженість функціональних можливостей цього пристрою полягає в чисельному інтегруванні тільки за однією формулою. Найбільш близьким до корисної моделі по технічній сутності є пристрій для обробки чисел в надлишковому послідовному коді [3], який містить груп у входів початкових умов, гр упу входів синхронізації, елементи І-АБО, гр упу входів (i+1)-го приросту змінної інтегрування, регістр приросту аргументу, регістр підінтегральної функції, суматор підінтегральної функції, блок множення, блоки затримки, блок додавання, суматор приросту інтегралу, регістр залишку інтегралу, регістр результату, гр упу ви ходів (i+1)-гo приросту інтегралу пристрою, гр упу входів i-гo приросту підінтегральної функції, комутатор. Пристрій дозволяє реалізувати операцію інтегрування над даними, представленими в четвертинному надлишковому коді з цифрами {-2,-1,0,1,2,3}. Цей пристрій має низькі функціональні можливості тому, що в ньому використовується тільки одна формула чисельного інтегрування. В основу корисної моделі поставлено задачу розширення функціональних можливостей цифрового інтегратора шляхом введення першого та другого блоків множення, двох ідентичних блоків різниці добутків, блока суми добутків на константи, блока додавання, регістра результату, сімох ідентичних блоків формування паралельних кодів, регістра здвигу, блока керування, блока формування константи, трьох ідентичних блоків видачі операндів, що забезпечує перебудовування в процесі роботи пристрою на обчислення за формулами чисельного інтегрування за Стілт'єсом різних порядків точності. Встановлена задача вирішується тим, що в цифровому інтеграторі, що містить блок множення, блок додавання, регістр результату, гр упу входів початкових умов, гр упу входів синхронізації, група виходів (i+1)-го приросту інтегралу пристрою, гр упу входів і-го приросту підінтегральної функції, групу входів (i+1)-го приросту змінної інтегрування, новим є те, що в нього введені другий блок множення, два ідентичних блоки різниці добутків, блок суми добутків на константи, сім ідентичних блоків формування паралельних кодів, регістр здвигу, блок керування, блок формування константи, три ідентичних блоки видачі операндів, причому перша група ви ходів першого блока множення зв'язана з першою групою входів блока суми добутків на константи, перший вихід якого зв'язаний з першими входами регістра результату та блока додавання відповідно, група виходів блока додавання зв'язана з групою виходів значення інтегралу цифрового інтегратора та другою групою входів регістра результату відповідно, група виходів регістра результату зв'язана з другою групою входів блока додавання, третя група входів регістра результату складається з першого та другого входів початкових умов цифрового інтегратора, другий ви хід першого блока множення зв'язаний з другим входом блока суми добутків на константи, друга гр упа виходів якого зв'язана з третьою групою входів блока додавання та складає перший і другий виходи пристрою відповідно, групи виходів 5 31600 другого блока множення та двох блоків різниці добутків зв'язані з першими групами входів трьох блоків видачі операндів відповідно, групи ви ходів яких зв'язані з третьою, четвертою та п'ятою групами входів блока суми добутків на константи відповідно, група виходів першого блока формування паралельних кодів зв'язана з першою групою входів першого блока множення, група виходів другого блока формування паралельних кодів зв'язана з другою гр упою входів першого блока множення, першою групою входів др угого блока множення та першими групами входів дво х блоків різниці добутків відповідно, група виходів третього блока формування паралельних кодів зв'язана з другою групою входів другого блока множення та другими групами входів двох блоків різниці добутків відповідно, група виходів четвертого блока формування паралельних кодів зв'язана з третьою групою входів першого блока різниці добутків, гр упа ви ходів п'ятого блока формування паралельних кодів зв'язана з четвертою групою входів першого блока різниці добутків, групи виходів шосто го і сьомого блоків формування паралельних кодів зв'язані з третьою та четвертою групами входів другого блока різниці добутків відповідно, група виходів блока формування константи зв'язана з шостою групою входів блока суми добутків на константи, група входів підінтегральної функції цифрового інтегратора зв'язана з першою групою входів першого блока формування паралельних кодів і третьою групою входів першого блока множення відповідно, група входів (і+1)-го приросту змінної інтегрування цифрового інтегратора зв'язана з першою групою входів др угого блока формування паралельних кодів, четвертою групою входів першого блока множення, третьою групою входів другого блока множення та п'я тими групами входів всіх блоків різниці добутків відповідно, перший і другий входи керування точністю цифрового інтегратора складають першу гр упу входів блока керування, перший вхід керування точністю цифрового інтегратора зв'язаний з входом блока формування константи, гр упа входів (i+1)-го приросту підінтегральної функції цифрового інтегратора зв'язана з першою групою входів третього блока формування паралельних кодів, четвертою групою входів другого блока множення та шостими групами входів всіх блоків різниці добутків відповідно, перший і другий входи i-го приросту підінтегральної функції цифрового інтегратора складають першу гр упу входів четвертого блока формування паралельних кодів і сьому групу входів першого блока різниці добутків відповідно, група входів i-гo приросту змінної інтегрування цифрового інтегратора зв'язана з першою групою входів п'ятого блока формування паралельних кодів і восьмою групою входів першого блока різниці добутків відповідно, група входів (i-1)-го приросту підінтегральної функції цифрового інтегратора зв'язана з першою групою входів шостого блока формування паралельних кодів і сьомою групою входів другого блока різниці добутків відповідно, група входів (i-1)-го приросту змінної інтегрування цифрового інтегратора зв'язана з першою групою входів сьомого блока формування паралельних кодів і восьмою 6 групою входів др угого блока різниці добутків відповідно, група виходів регістру здвигу зв'язана з другими групами входів всіх блоків формування паралельних кодів відповідно, перший вхід синхронізації цифрового інтегратора зв'язаний з першим входом регістру здвигу, з третіми входами першого та другого блоків формування паралельних кодів, з п'ятим входом першого блока множення, з сьомим входом блока суми добутків на константи, з четвертим входом регістру результату та другим входом блока керування відповідно, перший вихід якого зв'язаний з третім входом третього блока формування паралельних кодів і п'ятим входом другого блока множення відповідно, другий вихід блока керування зв'язаний з третіми входами четвертого і п'ятого блоків формування паралельних кодів і дев'ятим входом першого блока різниці добутків відповідно, третій вихід блока керування зв'язаний з третіми входами шостого і сьомого блоків формування паралельних кодів і дев'ятим входом другого блока різниці добутків відповідно, четвертий, п'ятий та шостий виходи блока керування зв'язані з другими входами всіх блоків видачі операндів відповідно, другий вхід синхронізації цифрового інтегратора зв'язаний з другим входом регістру здвигу, з четвертими входами всіх блоків формування паралельних кодів, з шостими входами всіх блоків множення та десятими входами всіх блоків різниці добутків відповідно, третій вхід синхронізації цифрового інтегратора зв'язаний з п'ятим входом регістру результату. Змінення порядку точності формули чисельного інтегрування за Стілт'єсом в процесі роботи запропонованого цифрового інтегратора можливе завдяки однорідності загальної формули обчислення приросту інтегралу Стілт'єса та відповідного графу потоку обчислень. Перебудовування пристрою на обчислення за формулою більшого порядку точності ґрунтується на тому, що відповідний граф потоку обчислень за такою формулою отримують шляхом певної редукції початкового графу без зміни зв'язків між залишеними операціями. І навпаки, при переході на формулу інтегрування більшого порядку точності відповідний граф потоку обчислень отримують певним розширенням початкового графу також без зміни зв'язків між операціями в початковому підграфі. Така динамічна реконфігурація може проводитись, наприклад, для зменшення параметрів енергоспоживання побудованих на основі запропонованого цифрового інтегратора цифрових інтегруючи х машин в умовах критично високих температур експлуатації, недостатнього охолодження або обмеженого енергопостачання. Практично це здійснюється відключенням незайнятих в обчисленнях блоків такого пристрою (припинення тактування, занулення проміжних результатів, формування нових значень констант). Сутність корисної моделі пояснюється на кресленнях, де на Фіг.1 показана структурна схема цифрового інтегратора; на Фіг.2 - можливий варіант блока керування; на Фіг.3 - можливий варіант блока видачі операндів; 7 31600 на Фіг.4 - можливий варіант блока формування константи; на Фіг.5 - ярусно-паралельна форма (ЯПФ) графу обчислень значення приросту інтегралу Стілт'єса. Цифровий інтегратор містить блок множення 1, блок суми добутків на константи 2, регістр результату 3, блок додавання 4, групу виходів значення інтегралу 5, групу входів початкових умов 6, груп у ви ходів (i+1)-го приросту інтегралу 7, блок множення 8, блоки різниці добутків 9 і 10, блоки видачі операндів 11, 12 і 13, блоки формування паралельних кодів 14, 15, 16, 17, 18, 19 і 20, блок формування константи 21, групу входів підінтегральної функції 22, групу входів (i+1)-го приросту змінної інтегрування 23, груп у входів 24, яка складається з першого та другого входів керування точністю, блок керування 25, групу входів (i+1)-го приросту підінтегральної функції 26, групу входів iгo приросту підінтегральної функції 27, групу входів i-го приросту змінної інтегрування 28, групу входів (i-1)-го приросту підінтегральної функції 29, груп у входів (i-1)-го приросту змінної інтегрування 30, регістр здвигу 31, перший вхід синхронізації 32, другий вхід синхронізації 33, третій вхід синхронізації 34. Перша група виходів блока множення 1 зв'язана з першою групою входів блока суми добутків на константи 2, перший вихід якого зв'язаний з першими входами регістра результату 3 та блока додавання 4 відповідно. Група виходів блока додавання 4 зв'язана з групою ви ходів значення інтегралу цифрового інтегратора 5 та другою групою входів регістра результату 3 відповідно. Група виходів регістра результату 3 зв'язана з другою групою входів блока додавання 4. Група входів 6 регістра результату 3 складається з першого та другого входів початкових умов цифрового інтегратора. Другий ви хід блока множення 1 зв'язаний з другим входом блока суми добутків на константи 2, друга група виходів якого зв'язана з третьою групою входів блока додавання 4 та групою виходів пристрою 7 відповідно. Групи виходів блока множення 8 та блоків різниці добутків 9 і 10 зв'язані з першими групами входів блоків видачі операндів 11, 12, 13 відповідно. Групи виходів блоків видачі операндів 11, 12, 13 зв'язані з третьою, четвертою та п'ятою групами входів блока суми добутків на константи 2 відповідно. Група виходів блока формування паралельних кодів 14 зв'язана з першою групою входів блока множення 1. Група виходів блока формування паралельних кодів 15 зв'язана з другою групою входів блока множення 1, першою групою входів блока множення 8 та першими групами входів блоків різниці добутків 9 і 10 відповідно. Група виходів блока формування паралельних кодів 16 зв'язана з другою групою входів блока множення 8 та другими групами входів блоків різниці добутків 9 і 10 відповідно. Група виходів блока формування паралельних кодів 17 зв'язана з третьою групою входів блока різниці добутків 9. Група виходів блока формування паралельних кодів 18 зв'язана з четвертою групою входів блока різниці добутків 9. Групи виходів блоків формування паралельних кодів 19 і 20 зв'язані з третьою та четвертою групами входів блока різни 8 ці добутків 10 відповідно. Група виходів блока формування константи 21 зв'язана з шостою групою входів блока суми добутків на константи 2. Група входів підінтегральної функції цифрового інтегратора 22 зв'язана з першою групою входів блока формування паралельних кодів 14 і третьою групою входів блока множення 1 відповідно. Група входів (i+1)-го приросту змінної інтегрування цифрового інтегратора 23 зв'язана з першою групою входів блока формування паралельних кодів 15, четвертою гр упою входів блока множення 1, третьою групою входів блока множення 8 та п'ятими групами входів всі х блоків різниці добутків відповідно. Перший і другий входи керування точністю цифрового інтегратора складають першу гр упу входів 24 блока керування 25. Перший вхід керування точністю цифрового інтегратора зв'язаний з входом блока формування константи 21. Група входів (i+1)-го приросту підінтегральної функції цифрового інтегратора 26 зв'язана з першою групою входів блока формування паралельних кодів 16, четвертою гр упою входів блока множення 8 та шостими групами входів всіх блоків різниці добутків відповідно. Група входів г-го приросту підінтегральної функції цифрового інтегратора 27 складають першу гр упу входів блока формування паралельних кодів 17 і сьому групу входів блока різниці добутків 9 відповідно. Група входів i-го приросту змінної інтегрування цифрового інтегратора 28 зв'язана з першою групою входів блока формування паралельних кодів 18 і восьмою групою входів блока різниці добутків 9 відповідно. Група входів (i-1)-го приросту підінтегральної функції цифрового інтегратора 29 зв'язана з першою групою входів блока формування паралельних кодів 19 і сьомою групою входів блока різниці добутків 10 відповідно. Група входів (i-1)-го приросту змінної інтегрування цифрового інтегратора 30 зв'язана з першою групою входів блока формування паралельних кодів 20 і восьмою групою входів блока різниці добутків 10 відповідно. Група виходів регістру здвигу 31 зв'язана з другими групами входів всіх блоків формування паралельних кодів відповідно. Перший вхід синхронізації цифрового інтегратора 32 зв'язаний з першим входом регістру здвигу 31, з третіми входами блоків формування паралельних кодів 14 і 15, з п'ятим входом блока множення 1, з сьомим входом блока суми добутків на константи 2, з четвертим входом регістру результату 3 та другим входом блока керування 25 відповідно. Перший вихід блока керування 25 зв'язаний з третім входом блока формування паралельних кодів 16 і п'ятим входом блока множення 8 відповідно. Другий вихід блока керування 25 зв'язаний з третіми входами блоків формування паралельних кодів 17 і 18 і дев'ятим входом блока різниці добутків 9 відповідно. Третій вихід блока керування 25 зв'язаний з третіми входами блоків формування паралельних кодів 19 і 20 і дев'ятим входом блока різниці добутків 10 відповідно. Четвертий, п'ятий та шостий ви ходи блока керування 25 зв'язані з другими входами всіх блоків видачі операндів відповідно. Другий вхід синхронізації цифрового інтегратора 33 зв'язаний з другим входом регістру здвигу 31,з четвертими 9 31600 входами всіх блоків формування паралельних кодів, з шостими входами всіх блоків множення та десятими входами всіх блоків різниці добутків відповідно. Третій вхід синхронізації 34 зв'язаний з п'ятим входом регістру результату 3. Блок керування 25 містить регістр 35, елементи І 36, 37 і 38, шостий 39, п'ятий 40, четвертий 41, третій 42, другий 43 і перший 44 виходи, першу груп у входів керування точністю 45, елементи І 46 і 47, елемент АБО 48, другий вхід синхронізації 49. Причому виходи другого, першого і нульового розрядів регістра 35 зв'язані з першими входами елементів І 36, 37 і 38 та шостим 39, п'ятим 40 і четвертим 41 виходами блока відповідно. Виходи елементів І 36, 37 і 38 складають третій 42, другий 43 і перший 44 виходи блока відповідно. Перша група входів керування точністю 45 блока складається з двох сигналів 452 і 451 відповідно. Сигнал 452 зв'язаний з першим входом елементу І 46, через інвертор з першим входом елементу І 47, з першим входом елемента АБО 48 та входом першого розряду регістра 35 відповідно. Сигнал 451 зв'язаний з другими входами елементів І 46 і 47 відповідно. Вихід елемента І 46 зв'язаний з входом другого розряду регістра 35. Вихід елемента І 47 зв'язаний з другим входом елемента АБО 48, ви хід якого зв'язаний з входом нульового розряду регістра 35. Другий вхід синхронізації 49 блока керування 25 зв'язаний з інверсним входом тактування регістра 35 та другими входами елементів І 36, 37 і 38 відповідно. Кожен з блоків видачі операндів 11, 12 і 13 містить два елементи І 50 і 51, виходи яких складають групу ви ходів блока 52. Перші входи елементів І 50 і 51 зв'язані з першою групою входів блока 53. Другий вхід блока 54 зв'язаний з другими входами елементів І 50 і 51. Блок формування константи 21 містить мультиплексор 55 з двома n- розрядними входами даних, n- розрядний вихід якого складає групу ви ходів блока 56. Вхід блока 57 зв'язаний з адресним входом мультиплексора 55. На перший вхід даних мультиплексора 55 подається n- розрядне значення певної константи, яка із здвигом на один розряд вправо подається на його нульовий вхід даних. Групи виходів всіх блоків формування паралельних кодів і регістра здвигу 31 є (n/2+3)розрядними, група виходів блока формування константи 21 є n-розрядною, всі інші гр упи сигналів є двохрозрядними. Пристрій може бути побудований наступним чином. Основу пристрою складають блоки 1, 2, 4, 8, 9 і 10. Ці блоки називають квазіпаралельними, а режим їх роботи - неавтономним. Всередині блоків інформація між вузлами передається паралельним кодом, між самими блоками -послідовно. Способи побудови таких блоків є відомими (див., наприклад [4, 5]). Дані для обчислень представляють в n- розрядній формі з фіксованою точкою в двійковому надлишковому коді з цифрами {-1,0,1}. Кодування цифр розрядів наступне: -1 º "01", 0 º "00", 1 º "10". В кожному з блоків множення 1 і 8 виконують арифметичну операцію виду: Z=2-2XY, 10 причому забезпечується суміщення процесів порозрядного вводу операндів X і Y зі старших розрядів і порозрядного формування результату Z, старший розряд якого формують із запізненням на два такти. В кожному з блоків різниці добутків 9 і 10 виконують арифметичну операцію виду: Z=2-2(X1 X2-X3 X4), причому забезпечується суміщення процесів порозрядного вводу операндів Х1, Х2, Х3 і Х4 зі старших розрядів і порозрядного формування результату Z, старший розряд якого формують із запізненням на два такти. В блоці суми добутків на константи 2 виконують арифметичну операцію виду: m Z = 2-1 å Cs Xs , s =1 де Cs - константи (s = 1Km) , причому забезпечується суміщення процесів порозрядного вводу операндів X s зі старших розрядів і порозрядного формування результату Z. Старший розряд F5(6) формують із запізненням на такт незалежно від порядку точності формули чисельного інтегрування, що випливає з деяких властивостей (1). В блоці додавання 4 виконують арифметичну операцію виду: Z=2-2(X+2- kY) , де 2-k - масштабний коефіцієнт, причому забезпечується суміщення процесів порозрядного вводу операндів X і Y зі старши х розрядів і порозрядного формування результату Z, старший розряд якого формують із запізненням на два такти. На третю групу входів блока додавання 4 поступає черговий розряд результату F 5, а на другу гр упу входів - черговий розряд i-гo значення інтегралу Z i . В пристрої виконують чисельне інтегрування за Стілт'єсом. В штатному режимі пристій обчислює приріст інтегралу Стілт'єса за формулою кубічних парабол: D z(ii+1) = ypiD y q(i+1) + [ 1 C Dy Dy = 2 1 p(i +1) q(i+1) ] 1 C Dy Dy - D yp(i +1)D yqi + (1) 6 2 pi q(i +1) 1 + C3 Dy p(i+1)Dy q(i-1) - Dy p(i-1)Dy q(i+1) 24 де Dz (i+1) - приріст інтегралу Стілт'єса на (i+1)+ [ ] му кроці; Dy p(i +1) , Dy pi ,D y p(i -1) - прирости підінтегральної функції на (i+1)-му, i-му та (i-1)-му кроках відповідно; Dy q(i +1),D y qi, D y q(i-1) - прирости змінної інтегрування на (i+1)-му, i-му та (i-1)-му кроках відповідно; ypi - значення підінтегральної функції на і-му шагові; С1 , С2 , С3 - масштабні константи. На Фіг.5 представлена відповідна яруснопаралельна форма (ЯПФ) графу обчислень значення приросту інтегралу Стілт'єса, на основі якої будують цифровий інтегратор, де: F1 = y piD y q(i+1) (2) F2 = D yp(i+1)D yq (i+1) (3) F3 = Dy piDy q(i+1) - Dy p(i+1)Dy qi (4) F4 = Dy p(i +1)D y q(i-1) - Dy p(i-1)D y q(i+1) (5) 11 F5 = Dz (i+1) = F1 + 1 1 1 CF + C F + C F 2 1 2 6 2 3 24 3 4 31600 (6) Пристрій працює наступним чином. Робота пристрою тактується по першому входу синхронізації 32. Перед початком роботи інтегратора початкове значення інтегралу послідовно завантажується за n тактів в регістр результату 3 через групу входів 6 за сигналом по третьому входу синхронізації 34 пристрою. Потім за сигналом на другому вході синхронізації 33 інтегратора впродовж одного такту відбувається початкова установка регістрів у всі х блоках формування паралельних кодів, блоках множення, блоках різниці добутків, а також регістра здвигу 31 (одиниця в молодшому розряді). В кожному наступному 7-му такті виконують такі дії. Регістр здвигу 31 здвигають на один розряд вліво. На перші групи входів блоків формування паралельних кодів 14, 15, 16, 17, 18, 19 і 20 поступають чергові j-і розряди значень ypi , Dy q(i+1) , Dy p(i+1) , Dy pi , D y qi , D yp (i-1) і D y q(i-1) з груп входів пристрою 22, 23, 26, 27, 28, 29 і 30 відповідно. На другі групи входів блоків формування паралельних кодів 14, 15, 16, 17, 18, 19 і 20 поступає нове значення регістра здвигу 31. На групах ви ходів блоків формування паралельних кодів 15, 18 і 20 отримують паралельні значення Dy q(i+1), j , Dy qi, j та Dy q(i -1), j , сформованими до j-их розрядів включно. На групах виходів блоків формування паралельних кодів 14, 16, 17 і 19 отримують паралельні значення ypi, j -1 , Dy p(i+1), j-1 , Dy pi, j-1 та Dy p(i -1), j-1 , сформованими до (j-1)-их розрядів включно. Отримане паралельне значення ypi, j-1 з групи виходів блока формування паралельних кодів 14 та j-ий розряд значення ypi 3 групи входів пристрою 22 поступають на першу і третю гр упи входів блока множення 1 відповідно. Отримане паралельне значення Dy q(i +1), j з групи виходів блока формування паралельних кодів 15 поступає на другу гр упу входів блока множення 1, першу гр упу входів блока множення 8, перші групи входів блоків різниці добутків 9 і 10 відповідно, j-ий розряд значення D y q(i+1) з групи входів пристрою 23 поступає на четверту груп у входів блока множення 1, третю групу входів блока множення 8, п'яті групи входів блоків різниці добутків 9 і 10 відповідно. Отримане паралельне значення D yp (i+1)j-1 з групи виходів блока формування паралельних кодів 16 поступає на другу груп у входів блока множення 8 і другі групи входів блоків різниці добутків 9 і 10 відповідно. j-ий розряд значення D yp (i+1) . з групи входів пристрою 26 поступає на четверту гр уп у входів блока множення 8 і шості групи входів блоків різниці добутків 9 і 10 відповідно. Отримане паралельне значення Dy pi, j-1 з групи виходів блока формування паралельних кодів 17 поступає на третю групу входів блока різниці добутків 9.j-ий розряд значення Dy pi з групи входів пристрою 27 поступає на сьому групу входів блока різниці добутків 9. Отримане паралельне значення 12 Dy qi, j з групи виходів блока формування паралельних кодів 18 поступає на четверту гр упу входів блока різниці добутків 9. j-ий розряд значення Dy qi з групи входів пристрою 28 поступає на восьму груп у входів блока різниці добутків 9. Отримане паралельне значення Dy p(i -1), j-1 з групи виходів блока формування паралельних кодів 19 поступає на третю групу входів блока різниці добутків 10. jий розряд значення D yp (i-1) з групи входів пристрою 29 поступає на сьому групу входів блока різниці добутків 10. Отримане паралельне значення Dy q(i -1), j з групи виходів блока формування паралельних кодів 20 поступає на четверту гр упу входів блока різниці добутків 10. j-ий розряд значення D y q(i-1) з групи входів пристрою 30 поступає на восьму груп у входів блока різниці добутків 10. На основі поступаючих даних на першій групі виходів блока множення 1 отримують черговий розряд результату F1 (2), який поступає на першу групу входів блока суми добутків на константи 2. А на групі виходів блока множення 8 отримують черговий розряд результату F2 (3), який через блок видачі операндів 11 поступає на третій вхід блока суми добутків на константи 2. На основі поступаючих даних на групі виходів блока різниці добутків 9 отримують черговий розряд результату F 3, (4), який через блок видачі операндів 12 поступає на четвертий вхід блока суми добутків на константи 2. На групі виходів блока різниці добутків 10 отримують черговий розряд результату F4 (5), який через блок видачі операндів 13 поступає на п'ятий вхід блока суми добутків на константи 2. На основі поступаючих даних в блоці суми добутків на константи 2 отримують черговий розряд результату F5, тобто (i+1)-ий приріст інтегралу, який поступає на третій вхід блока додавання 4 і на групу ви ходів 7 пристрою. З групи ви ходів регістра результату 3 на першу гр упу входів блока додавання 4 поступає черговий розряд і-то значення інтегралу Z, На основі поступаючих даних на групі виходів блока додавання 4 отримують черговий розряд (і+1)-го значення інтегралу Zi +1 , який поступає на групу виходів пристрою 5 та на другу гр упу входів регістра результату 3. Після подачі стартового сигналу на другому вході синхронізації 33 інтегратора блоки множення 1 і 8 забезпечують отримання старших розрядів результатів F1 і F 2 через два такти, блоки різниці добутків 9 і 10 забезпечують отримання старших розрядів результатів F 3 і F 4 теж через два такти. Перед формуванням старшого розряду результату F1 блок множення 1 по другому виходу видає стартовий на сигнал на другий вхід блока суми добутків на константи 2. Після чого блок суми добутків на константи 2 забезпечує отримання старшого розряду результату F5 через такт. За такт до цього блок суми добутків на константи 2 по першому виходу видає стартовий сигнал на перший вхід блока додавання 4. Після чого блок додавання 4 забезпечує отримання старшого розряду (i+1)-го значення інтегралу Zi +1 через два такти. Для отримання всіх n розрядів (i+1)-го приросту інтег 13 31600 ралу DZ i+1 на виході пристрою 7 після подачі стартового сигналу по другому входу син хронізації пристрою 33 необхідно (n+3) такти. А для отримання всіх n розрядів (i+1)-го значення інтегралу Zi +1 на виході пристрою 5 після подачі стартового сигналу по другому входу син хронізації пристрою 33 необхідно (n+5) тактів. Перебудовування пристрою на обчислення за формулою чисельного інтегрування за Стілт'єсом іншого порядку точності базується на певній редукції або розширенні початкової ЯПФ графу обчислень (Фіг.5) без зміни зв'язків між операціями, що складають початкову ЯПФ. Так формулі прямокутників відповідає ЯПФ графу обчислень, в якій присутні тільки операції F1 і F5, формулі трапецій – F1, F2 і F5, формулі квадратичних парабол – F1, F2, F3, і F5, формулі кубічних парабол - всі операції. При переході на формулу меншого порядку точності передбачають відповідне занулення результатів обчислень, а для зменшення параметрів енергоспоживання - відключення сигналів тактування відповідних блоків пристрою. При переході на формулу більшого порядку точності виконують протилежні дії. Блок керування 25 (Фіг.2) виконує вимикання або вмикання сигналів тактування та формування сигналів керування блоками видачі операндів 11, 12 і 13 в залежності від значення двох-розрядного коду, який подають з групи входів пристрою 24 на першу гр упу входів блока: - "00": значення на четвертому, п'ятому та шостому ви ходах блока керування 25 становлять "0", "0", "0" відповідно. Припиняється тактування блока множення 8, блоків різниці добутків 9 і 10, блоків формування паралельних кодів 16, 17, 18, 19 і 20. Блоки видачі операндів 11, 12 і 13 (Фіг.3) подають нульові значення на третю, четверту та п'яту гр упи входів блока суми добутків на константи 2. Причому інтегратор обчислює за формулою прямокутників; - "01": значення на четвертому, п'ятому та шостому ви ходах блока керування 25 становлять "1", "0", "0" відповідно. Припиняється тактування блоків різниці добутків 9 і 10, блоків формування паралельних кодів 17, 18, 19 і 20. Блоки видачі операндів 12 і 13 подають нульові значення на четверту та п'яту групи входів блока суми добутків на константи 2. В цьому випадку інтегратор обчислює за формулою трапецій; - "10": значення на четвертому, п'ятому та шостому ви ходах блока керування 25 становлять "1", "1", "0" відповідно. Припиняється тактування блока різниці добутків 10, блоків формування паралельних кодів 19 і 20. Блок видачі операндів 13 подає нульове значення на п'яту груп у входів блока суми добутків на константи 2. В цьому випадку інтегратор обчислює за формулою квадратичних парабол; - "11": штатний режим пристрою. Інтегратор обчислює за формулою кубічних парабол. Блоки видачі операндів 11, 12 і 13 (Фіг.3) пропускають або занулюють значення F2, F3 , F4 , які подаються на відповідні групи входів блока суми добутків на константи 2. 14 Також при переходах між обчисленнями за формулами квадратичних і кубічних парабол необхідно змінювати значення константи при третьому члені в (1) з 1 C 2 на 1 C 2 і навпаки. Це і 6 12 виконує блок формування константи 21 (Фіг.4), в якому аналізується значення першого входу з групи входів керування точністю пристрою 24. Зміну значення двохрозрядного коду керування точністю, який подають на групу входів пристрою 24, проводять одночасно з подачею стартового сигналу на другому вході синхронізації 33 пристрою. Причому всі необхідні дії для перебудови роботи інтегратора (припинення тактування, занулення проміжних результатів, формування нового значення константи) виконуються за один такт. Причому можливі будь-які переходи на обчислення за формулами чисельного інтегрування того чи іншого порядку точності (від формули прямокутників до формули кубічних парабол і навпаки). При поліпшенні умов функціонування передбачається перебудовування пристрою на чисельне інтегрування більш високого порядку точності. Виконаємо порівняння функціональних можливостей прототипа та запропонованого пристрою. Прототип [3] реалізує обчислення тільки за однією формулою чисельного інтегрування. Тому його функціональні можливості низькі. Запропонований цифровий інтегратор забезпечує перебудовування в процесі своєї роботи за один такт на обчислення за формулами чисельного інтегрування за Стілт'єсом різних порядків точності: при мінімальній точності - за формулою прямокутників, при максимальній точності - за формулою кубічних парабол. Причому не має значення, між формулами яких порядків точності відбувається перехід. Така динамічна реконфігурація може проводитись, наприклад, для зменшення параметрів енергоспоживання побудованих на основі запропонованого цифрового інтегратора цифрових інтегруючих машин в умовах критично високих температур експлуатації, недостатнього охолодження або обмеженого енергопостачання. Перебудовування запропонованого цифрового інтегратора не є комбінацією відомих структур або пристроїв. Розширення функціональних можливостей стало можливим завдяки введенню нових блоків і конструктивних зв'язків. Таким чином, запропонований цифровий інтегратор завдяки спроможності перебудовування в процесі своєї роботи за один такт на обчислення за формулами чисельного інтегрування за Стілт'єсом різних порядків точності має значно розширені функціональні можливості в порівнянні з прототипом. Джерела інформації: 1. Авторське свідоцтво СРСР №453711, кл. G06J1/02, 1973. 2. Авторське свідоцтво СРСР №879586, кл. G06F7/64, 1980. 3. Авторське свідоцтво СРСР №1330629, кл. G06F7/64, 1985 (прототип). 4. Жабин В.И., Корнейчук В.И., Тарасенко В.П. Некоторые машинные методы вычисления рацио 15 нальных функций многих переменных // Автоматика и телемеханика. - 1976. - №12. - С.145-154. 5. Жабин В.И., Корнейчук В.И., Макаров В.В., Тарасенко В.П. Влияние точности вычисления на 31600 16 сложность квазипараллельных операционных устройств в мультипроцессорных системах // Автоматика и вычислительная техника. - 1982. - №3. С.29-32. 17 Комп’ютерна в ерстка Н. Лисенко 31600 Підписне 18 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
