Пристрій для санітарно-гігієнічної обробки повітря

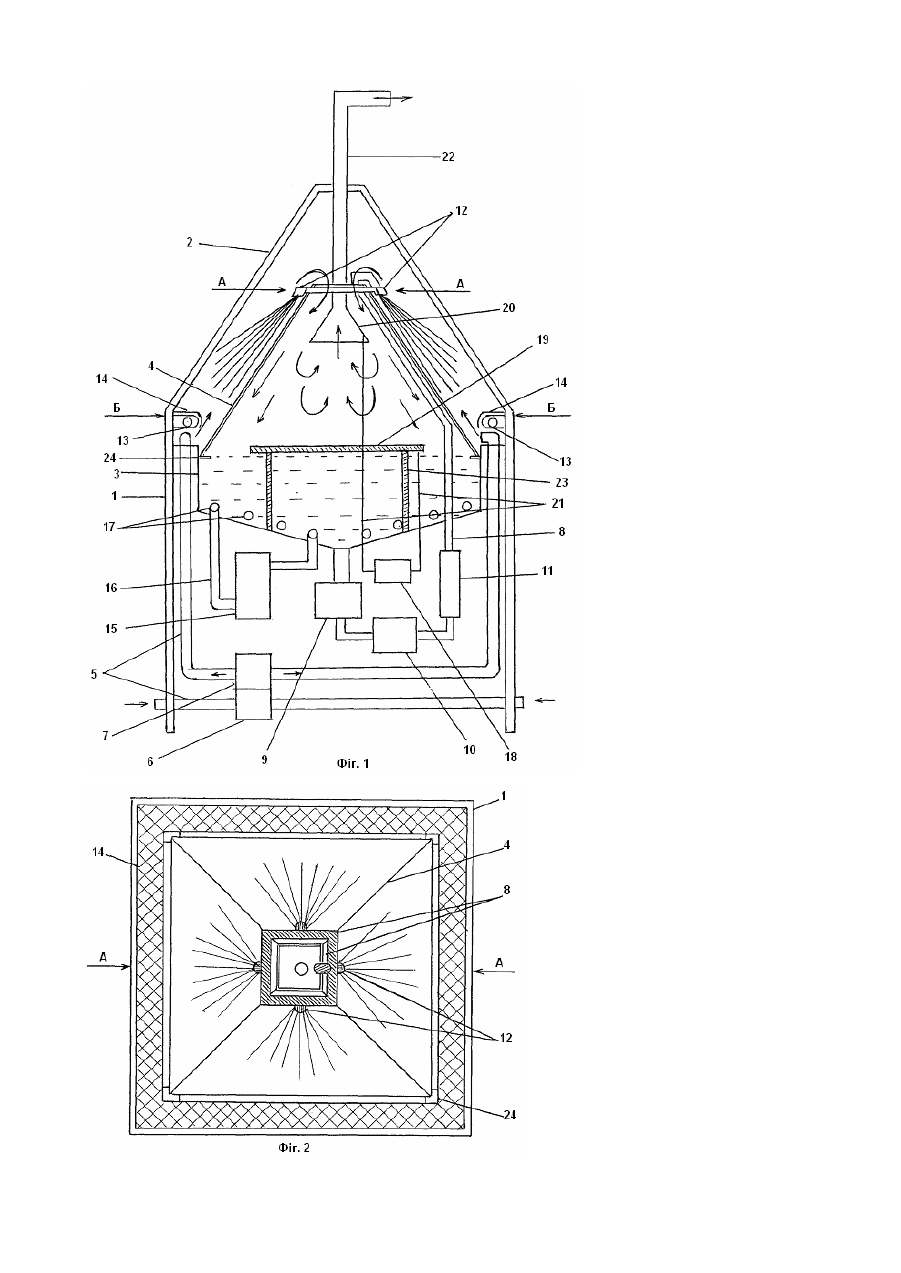

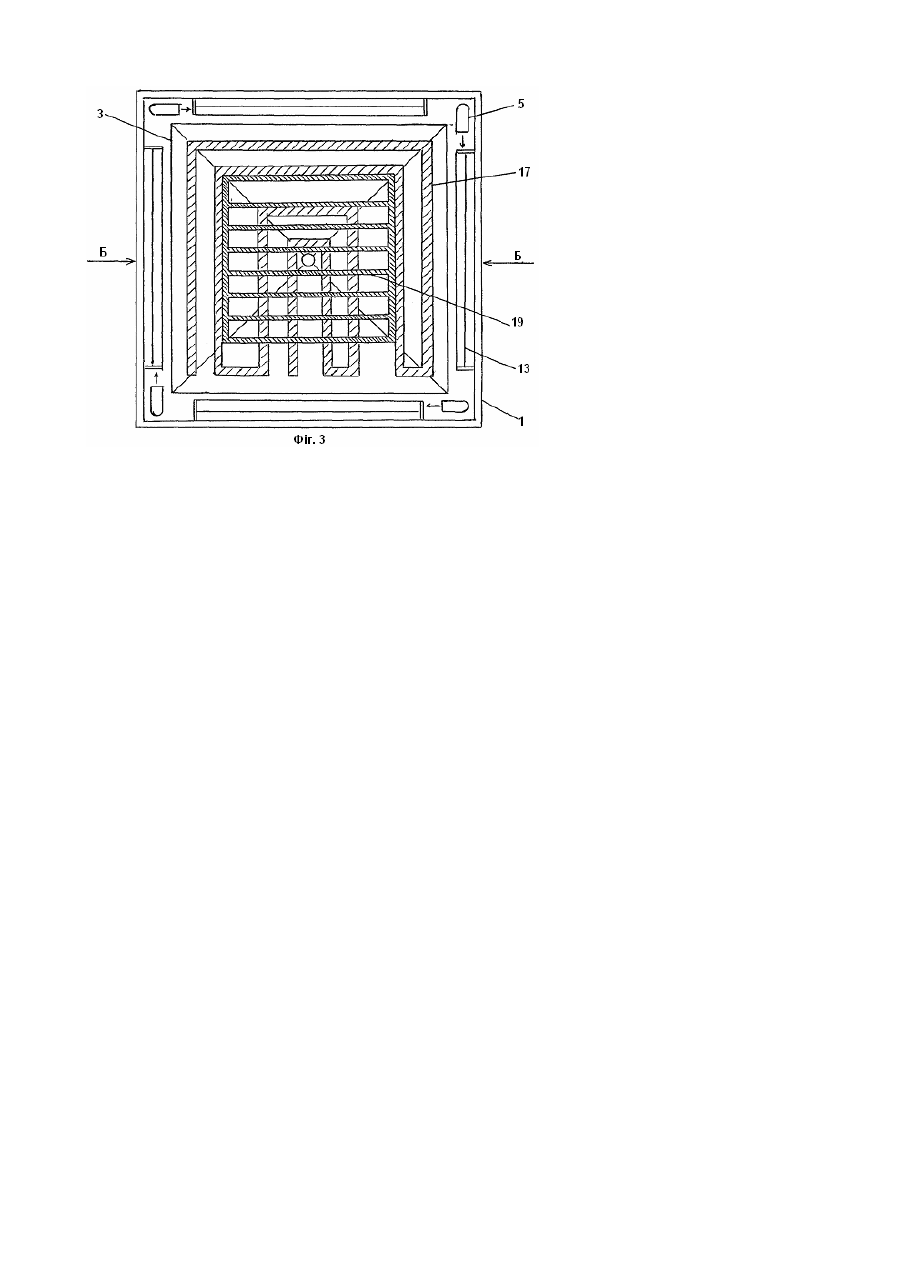

Винахід відноситься до вентиляції, кондиціонування і регенерації повітря. Відомий пристрій [1] для санітарно-гігієнічної обробки повітря, в якому повітря, проходячи через розпилену рідину, в якості якої може використовуватися вода або фітоорганічний розчин, піддається дії ультрафіолетового випромінювання. При цьому ємність з водою розташована в нижній частині пристрою, а потік повітря направлений зверху вниз на поверхню рідини для більш якісного очищення повітря, і після зіткнення з рідиною повітря підіймається вгору і ви ходить назовні в приміщення. Недоліком відомого пристрою є непередбаченість очищення повітря і води, відсутність пристрою для магнітної обробки води і системи її охолоджування, відсутність механізму розділення позитивно і негативно заряджених часток в повітряному потоці на виході з пристрою. Задачею винаходу є створення в приміщенні освіжаючого мікроклімату, видалення з повітряного середовища пилу, токсичних газів, продуктів життєдіяльності людини, знезараження повітря і насичення його негативно зарядженими іонами кисню і води. Поставлена задача досягається тим, що повітря, що подається в приміщення, заздалегідь очищається від зважених пилових часток, піддається дії ультрафіолетового випромінювання, стикається з розпиленою водою, що пройшла магнітну обробку і має задану температур у за рахунок дії пристрою для охолоджування, розділяється на позитивно і негативно заряджені іони, після чого повітря, насичене негативно зарядженими іонами кисню і води, подається в приміщення. Суть винаходу пояснюється кресленнями, де на Фіг.1 показана принципова схема пристрою для санітарногігієнічної обробки повітря, на Фіг.2 - переріз А-А Фіг.1, на Фіг.3 - переріз Б-Б Фіг.1. Пристрій складається з корпусу 1, виготовленого з діелектричного матеріалу, периметр якого має квадратну форму. На корпусі герметично кріпиться покриття 2, виготовлене з діелектричного матеріалу, і яке має форму усіченої піраміди. Усередині корпусу розміщена ємність 3 для води, у верхній частині якої на опорних елементах 24 встановлено покриття 4, що має форму усіченої піраміди. В систему циркуляції повітря входить повітровід 5, фільтр для очищення повітря 6, вентилятор 7. В систему циркуляції води входить трубопровід 8, фільтруючий пристрій 9, циркуляційний насос 10, пристрій для магнітної обробки води 11, розпилювальні пристрої 12. У верхній частині корпусу 1 по його периметру встановлені джерела ультрафіолетового випромінювання 13, покриті захисними чохлами 14. В систему охолоджування води входить охолоджуючий пристрій 15, патрубки 16, трубопровід 17, виконаний у вигляді змійовика для циркуляції охолоджуючої рідини. Задана температура підтримується за допомогою терморегулятора (не показаний). Для створення вертикального електричного поля у внутрішній частині покриття 4 є джерело постійного струму 18, електрод 19, виконаний у вигляді сітки і укріплений на опорних стійках 23, виготовлених з діелектричного матеріалу, електрод 20, виконаний у вигляді усіченої піраміди і що примикає до вентиляційної труби 22. Електроди 19 і 20 з'єднані з джерелом постійного струму 18 проводами 21, причому на електрод 19 поданий негативний потенціал, а на електрод 20 - позитивний потенціал. Пристрій працює таким чином. Ємність 3 заповнюють водою. За допомогою циркуляційного насоса 10 здійснюють циркуляцію води з ємності 3 до розбризкуючих пристроїв 12 по трубопроводу 8. В процесі циркуляції вода очищається у фільтруючому пристрої 9, способи очищення якого визначаються ступенем забруднення і хімічним складом повітря, що стикається з розпиленою водою. Розпилена вода заздалегідь піддається дії магнітного поля в пристрої для магнітної обробки води, що підвищує адсорбуючі властивості води. Охолоджування води здійснюється за рахунок циркуляції охолоджуючої рідини по трубопроводу 17, укладеному змійовиком в нижній частині ємності для води 3. Трубопровід 17 з'єднаний з пристроєм для охолоджування 15 патрубками 16. Задана температура води підтримується за допомогою терморегулятора (не показаний), з'єднаного з пристроєм для охолоджування 15. Розпилена вода стікає по поверхнях покриття 4, встановленого на опорних елементах 24, в ємність для води 3, замикаючи таким чином цикл циркуляції води. Повітря нагнітається в простір між покриттям 2 і покриттям 4 за допомогою вентилятора 7 по повітроводу 5, заздалегідь очищаючись від зважених пилових часток у фільтрі 6. В просторі між покриттями 2 і 4 повітря стикається з розпиленою водою, піддається дії ультрафіолетового випромінювання від джерел випромінювання 13 і прямує у внутрішній простір покриття 4, звідки по вентиляційній трубі 22 прямує в приміщення. У внутрішньому просторі покриття 4 встановлені електроди 19 і 20, з'єднані проводами 21 з джерелом постійного струму 18, причому на електрод 19 поданий негативний потенціал, а на електрод 20 - позитивний потенціал. В результаті утворення електричного поля між електродами 19 і 20 в парогазовій суміші відбувається розділення іонів, що утворилися, по знаку заряду. Позитивно заряджені іони прямують до катода 19, а негативно заряджені іони, наприклад О-, ОН-, прямують до анода 20 і далі по вентиляційній трубі 22 з повітряним потоком прямують в приміщення. Щоб уникнути попадання води на джерела випромінювання 13, останні прикриті зверху захисними чохлами 14, виготовленими з світлопрозорого матеріалу, що пропускає ультрафіолетове проміння. Джерела інформації: 1. SU 1440500, A61L9/00, 30.11.1988.
