Замок застібки-блискавки

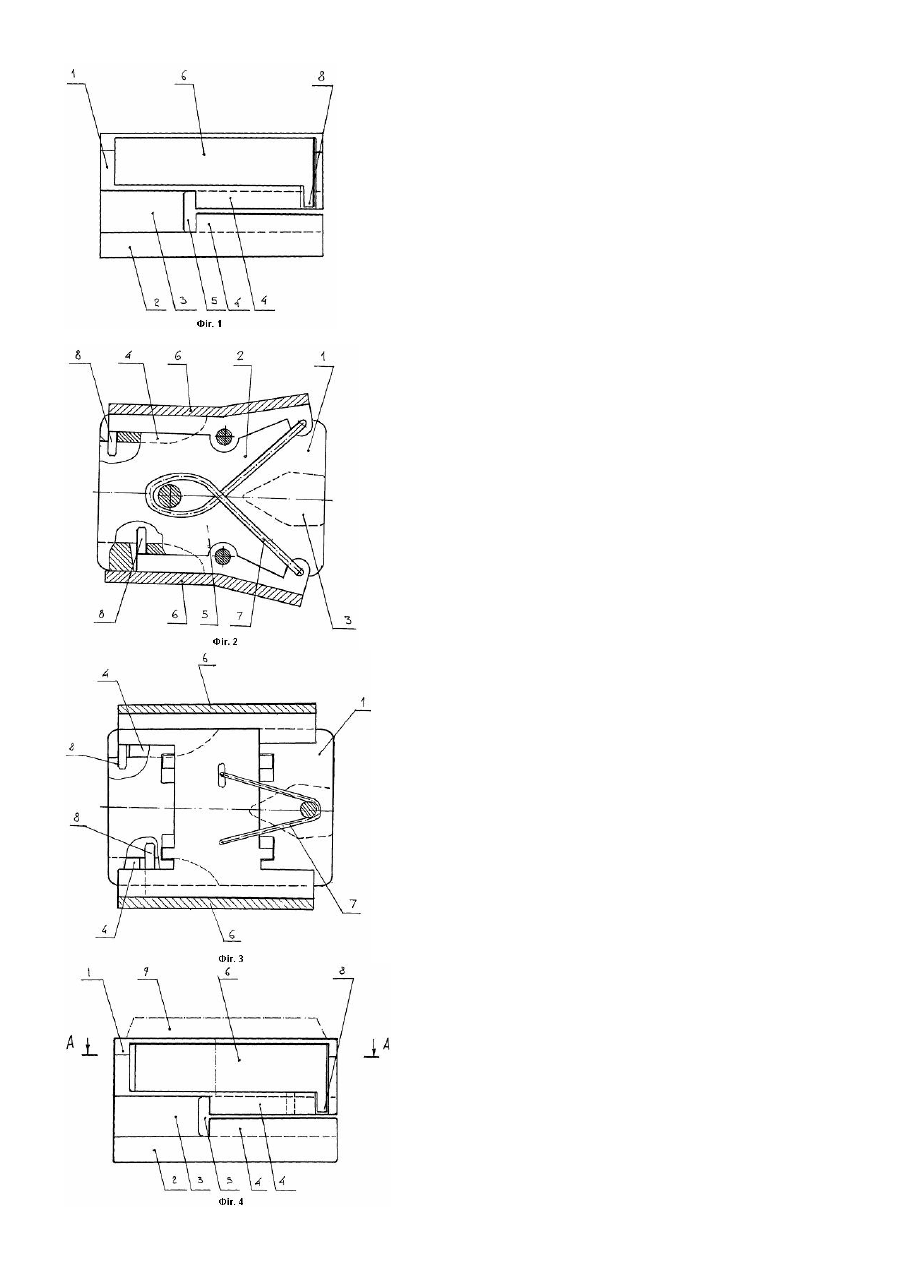

Корисна модель відноситься до замків застібок-блискавок і може бути використана у виробах легкої промисловості. Відомий замок застібки-блискавки [патент США №5212852, МПК А44В19/00, 1993р.], що містить верхню і нижню плити, з'єднані між собою перемичкою, які мають бортики, при цьому перемичка і бортики обох плит утворюють Y-образну порожнину, для переміщення елементів з'єднання застібки-блискавки, у верхній плиті встановлена перехідна ланка, що містить пазовий кулачок, та кінематично зв'язана з ручкою, і фіксатор замка, кінематично зв'язаний з пазовим кулачком. Виконання фіксатора замка з зубом, не забезпечує достатньої надійності фіксації замка на з'єднаних елементах застібки-блискавки, так як зуб фіксатора потрапляє в вільний проміжок між парою суміжних з'єднувальних елементів з однієї сторони застібки-блискавки. Відомий також замок застібки-блискавки [патент ЧССР №118081, МПК А44В19/26, 1966р], що містить верхню з отвором і нижню плити, з'єднані між собою перемичкою, які мають бортики, причому перемичка і бортики обох плит утворюють Y-образну порожнину для переміщення елементів з'єднання застібки-блискавки. Крім того, замок застібки-блискавки містить фіксатор з зубом, пружину фіксатора та ключ, які встановлені в верхній плиті, та пов'язані між собою. Виконання фіксатора з зубом не забезпечує достатньої надійності фіксації замка на з'єднаних елементах застібки-блискавки, так як зуб фіксатора потрапляє в вільний проміжок між парою суміжних з'єднувальних елементів з однієї сторони застібки-блискавки. В основу корисної моделі покладена задача створити такий замок застібки-блискавки, в якому шляхом введення нових елементів і їх зв'язків, забезпечилось би розширення функціональних можливостей та асортименту замків застібки-блискавки. Поставлена задача вирішується тим, що замок застібки-блискавки, що містить верхню з отвором і нижню плити, з'єднані між собою перемичкою, які мають бортики, причому перемичка і бортики обох плит утворюють Yобразну порожнину для переміщення елементів з'єднання застібки-блискавки, згідно з корисною моделлю, додатково оснащений парою кнопок з зубцями та пружним елементом, за допомогою якого кнопки зв'язані між собою, та встановлені в верхній плиті з можливістю переміщення. Доцільно, щоб пара кнопок була встановлена з можливістю зворотно-поворотного переміщення. Доцільно, щоб пара кнопок була встановлена з можливістю зворотно-поступального переміщення. Доцільно, щоб верхня плита мала декоративні елементи. Оснащення замка таким чином, що пара кнопок з зубцями, зв'язана між собою пружним елементом, та встановлена в верхній плиті з можливістю переміщення, дозволяє надійно зафіксувати замок застібки-блискавки на з'єднаних елементах за рахунок потрапляння зубців пари кнопок в вільний проміжок між парами суміжних з'єднувальних елементів з обох сторін застібки-блискавки, що в свою чергу, розширює функціональні можливості та асортимент замків застібки-блискавки. Виконання замка, в якому пара кнопок встановлена з можливістю зворотно-поворотного переміщення, дає можливість виходу зубців кнопок з застібки-блискавки, що розширює функціональні можливості та асортимент замків застібки-блискавки. Виконання замка, в якому пара кнопок встановлена з можливістю зворотно-поступального переміщення, дає можливість виходу зубців кнопок з застібки-блискавки, що розширює функціональні можливості та асортимент замків застібки-блискавки. Виконання верхньої плити з декоративними елементами, розширює функціональні можливості та асортимент замків застібки-блискавки. Корисна модель пояснюється кресленнями: на Фіг.1 - загальний вид замка застібки-блискавки; на Фіг.2 вигляд замка застібки-блискавки з парою кнопок, що встановлені з можливістю зворотно-поворотного переміщення; на Фіг.3 - вигляд замка застібки-блискавки з парою кнопок, що встановлені з можливістю зворотнопоступального переміщення; на Фіг.4 - вигляд замка застібки-блискавки з декоративними елементами. Конструкція замка застібки-блискавки (Фіг.1) складається з верхньої плити 1, з отвором 2 та нижньої плити 3, за допомогою перемички 4, верхня 1 і нижня 3 плити містять бортики 5, перемичка 4 і бортики 5 обох плит утворюють Y-образну порожнину 6 для переміщення елементів з'єднання застібки-блискавки. Пара кнопок 7 зв'язана між собою пружним елементом 8, і встановлена в верхній плиті 1 з можливістю переміщення. Пара кнопок 7 містить пару зубців 9, для фіксації замка на з'єднаних елементах застібки-блискавки. Замок застібки-блискавки (Фіг.2), в якому пара кнопок 7 встановлена з можливістю зворотно-поворотного переміщення. Замок застібки-блискавки (Фіг.3), в якому пара кнопок 7 встановлена з можливістю зворотно-поступального переміщення. Замок застібки-блискавки (Фіг.4), в якому на верхню плиту 1 нанесені декоративні елементи 10. Конструкція замка застібки-блискавки працює в такий спосіб. З'єднані елементи застібки-блискавки перебувають в Y-образній порожнині 6 (Фіг.1-3), при закриванні або відкриванні застібки-блискавки замок за допомогою верхньої плити 1 переміщають вздовж осі деталей, що з'єднують (одягу, взуття й т.д.), для чого роблять розблокування замка. Для розблокування замка на з'єднаних елементах застібки-блискавки необхідно нажати на пару кнопок 7, після чого їх зубці 9 вийдуть з Y-образної порожнини 6. Бортики 5 приводять у зачеплення з'єднані елементи застібки-блискавки при закриванні і виводять із зачеплення за допомогою перемички 4. Запропонована конструкція замка розширює функціональні можливості та розширює їх асортимент.
