Замок застібки-блискавки

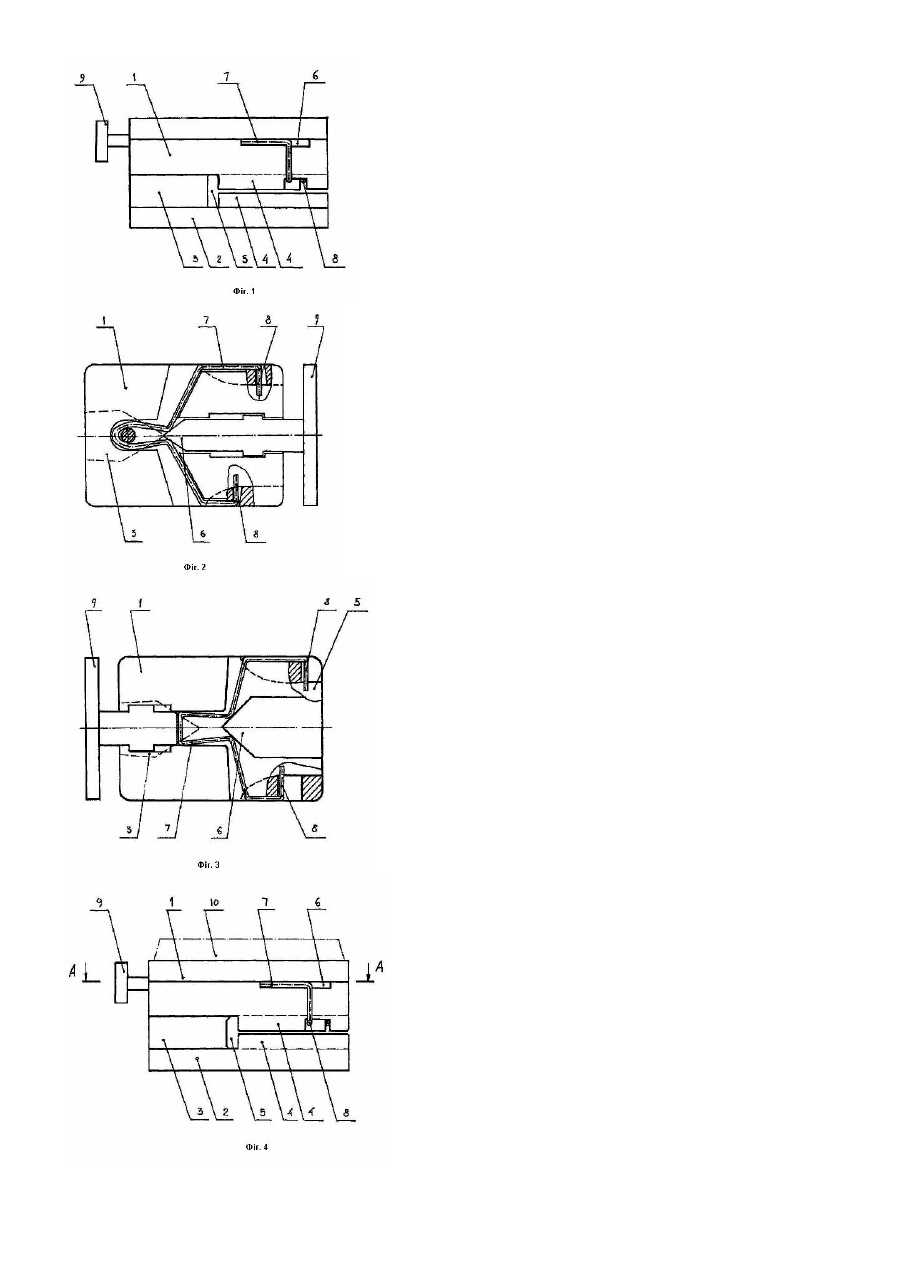

Корисна модель відноситься до замків застібок-блискавок, і може бути використана у виробах легкої промисловості. Відомий замок застібки-блискавки [патент Великобританії №2112451 А, МПК А44В19/26, 1983p.], що містить верхню і нижню плити, з'єднані між собою перемичкою, які мають бортики, причому перемичка та бортики обох плит утворюють Y - образну порожнину, для переміщення елементів з'єднання застібки-блискавки, у верхній плиті встановлена ручка. Виконання фіксатора замка з зубом, не забезпечує достатньої надійності фіксації замка на з'єднаних елементах застібки-блискавки, так як зуб фіксатора потрапляє в вільний проміжок між парою суміжних з'єднувальних елементів з одної сторони застібки-блискавки. Відомий також замок застібки-блискавки [патент ЧССР №118081, МПК А44В19/26, 1966p.], що містить верхню з отвором і нижню плити, з'єднані між собою перемичкою, які мають бортики, причому перемичка і бортики обох плит утворюють Y - образну порожнину для переміщення елементів з'єднання застібки-блискавки, фіксатор замка з зубом, встановлений в верхній плиті, та ручку. Крім того, замок застібки-блискавки містить пружину, встановлену в верхній плиті, а фіксатор замка кінематично пов'язаний з пружиною та ручкою. Виконання фіксатора замка з зубом, не забезпечує достатньої надійності фіксації замка на з'єднаних елементах застібки-блискавки, так як зуб фіксатора потрапляє в вільний проміжок між парою суміжних з'єднувальних елементів з одної сторони застібки-блискавки. В основу корисної моделі покладена задача створити такий замок застібки-блискавки, в якому шляхом введення нових елементів і їх зв'язків, забезпечилось би розширення функціональних можливостей та асортименту замків застібки-блискавки. Поставлена задача вирішується тим, що замок застібки-блискавки, що містить верхню з отвором і нижню плити, з'єднані між собою перемичкою, які мають бортики, причому перемичка і бортики обох плит утворюють Y образну порожнину для переміщення елементів з'єднання застібки-блискавки, фіксатор замка з зубом, встановлений в верхній плиті, та ручку, згідно з корисною моделлю, додатково оснащений клином, який взаємодіє з фіксатором замка, що має додатковий зуб та виконаний у вигляді скоби. Доцільно, щоб клин був встановлений на ручці. Доцільно, щоб клин був встановлений в верхній плиті, а ручка взаємодіяла з фіксатором замка. Доцільно, щоб верхня плита мала декоративні елементи. Виконання конструкції замка таким чином, що фіксатор замка виконаний у вигляді скоби і має два зуби, та взаємодіє з клином, дозволяє надійно зафіксувати замок застібки-блискавки на з'єднаних елементах за рахунок пари зубів фіксатора, що потрапляють в вільний проміжок між парами суміжних з'єднувальних елементів з обох сторін застібки-блискавки, що в свою чергу, розширює функціональні можливості та асортимент замків застібкиблискавки. Встановлення клина на ручці, дає можливість виходу зубців фіксатора з застібки-блискавки, що розширює функціональні можливості та асортимент замків застібки-блискавки. Встановлення клина в верхній плиті, взаємодія ручки з фіксатором замка, дає можливість виходу зубців фіксатора з застібки-блискавки, що розширює функціональні можливості та асортимент замків застібкиблискавки. Виконання верхньої плити з декоративними елементами, розширює функціональні можливості та асортимент замків застібки-блискавки. Корисна модель пояснюється кресленнями: на Фіг.1 - загальний вид замка застібки-блискавки; на Фіг.2 вигляд замка застібки-блискавки з клином встановленим на ручці; на Фіг.3 - вигляд замка застібки-блискавки з клином встановленим в верхній плиті; на Фіг.4 - вигляд замка застібки-блискавки з декоративними елементами. Конструкція замка застібки-блискавки (Фіг.1) складається з верхньої плити 1, закріпленої на нижній плиті 2, за допомогою перемички 3, верхня 1 і нижня 2 плити містять бортики 4, перемичка 3 і бортики 4 обох плит утворюють Y - образну порожнину 5 для переміщення елементів з'єднання застібки-блискавки, клином 6, який взаємодіє з фіксатором замка 7, для фіксації замка на з'єднаних елементах застібки-блискавки, виконаний у вигляді скоби та який має пару зубів 8, та ручку 9, встановлену в верхню плиту 1. Замок застібки-блискавки (Фіг.2), в якому клин 6 встановлений на ручці 9. Замок застібки-блискавки (Фіг.3), в якому клин 6 встановлений в верхній плиті 1, а ручка 9 кінематично пов'язана з фіксатором замка 7. Замок застібки-блискавки (Фіг.4), в якому верхня плита 1 має декоративні елементи 10. Конструкція замка застібки-блискавки працює в такий спосіб. З'єднані елементи застібки-блискавки перебувають в Y - образної порожнині 5 (Фіг.1), при закриванні або відкриванні застібки-блискавки замок за допомогою верхньої плити 1 переміщають вздовж осі деталей, що з'єднують (одягу, взуття й т.д.), для чого роблять розблокування замка. Для розблокування замка на з'єднаних елементах застібки-блискавки необхідно нажати на ручку 9, після чого, за рахунок взаємодії клина 6 і фіксатора замка 7, останній прийме іншу положення, та його зубці 8 вийдуть з Y образної порожнини 5. Тим самим відбудеться розблокування замка на з'єднаних елементах. Бортики 4 приводять у зачеплення з'єднані елементи застібки-блискавки при закриванні і виводять із зачеплення за допомогою перемички 3. Запропонована конструкція замка розширює функціональні можливості та розширює їх асортимент.
