Люк оглядового колодязя

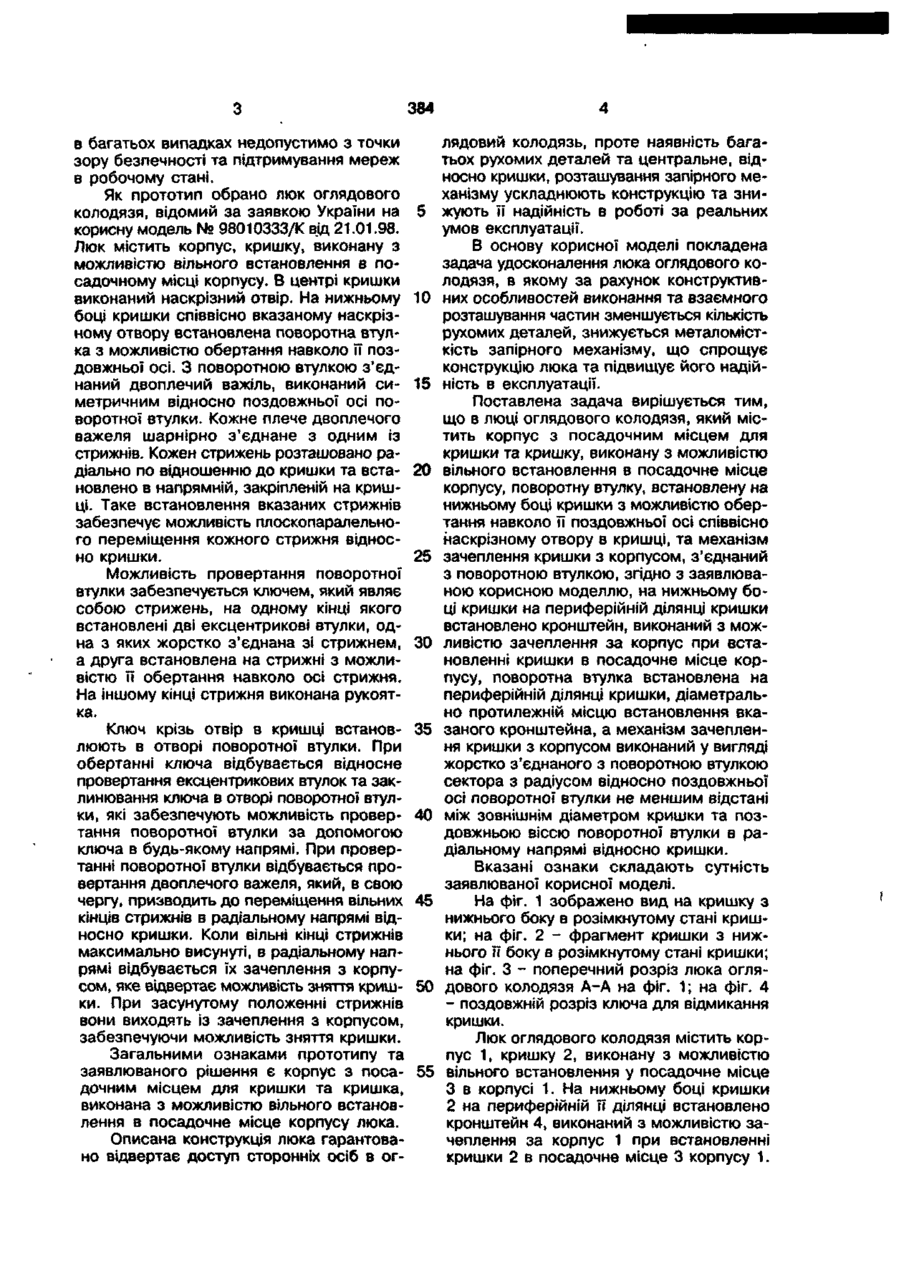

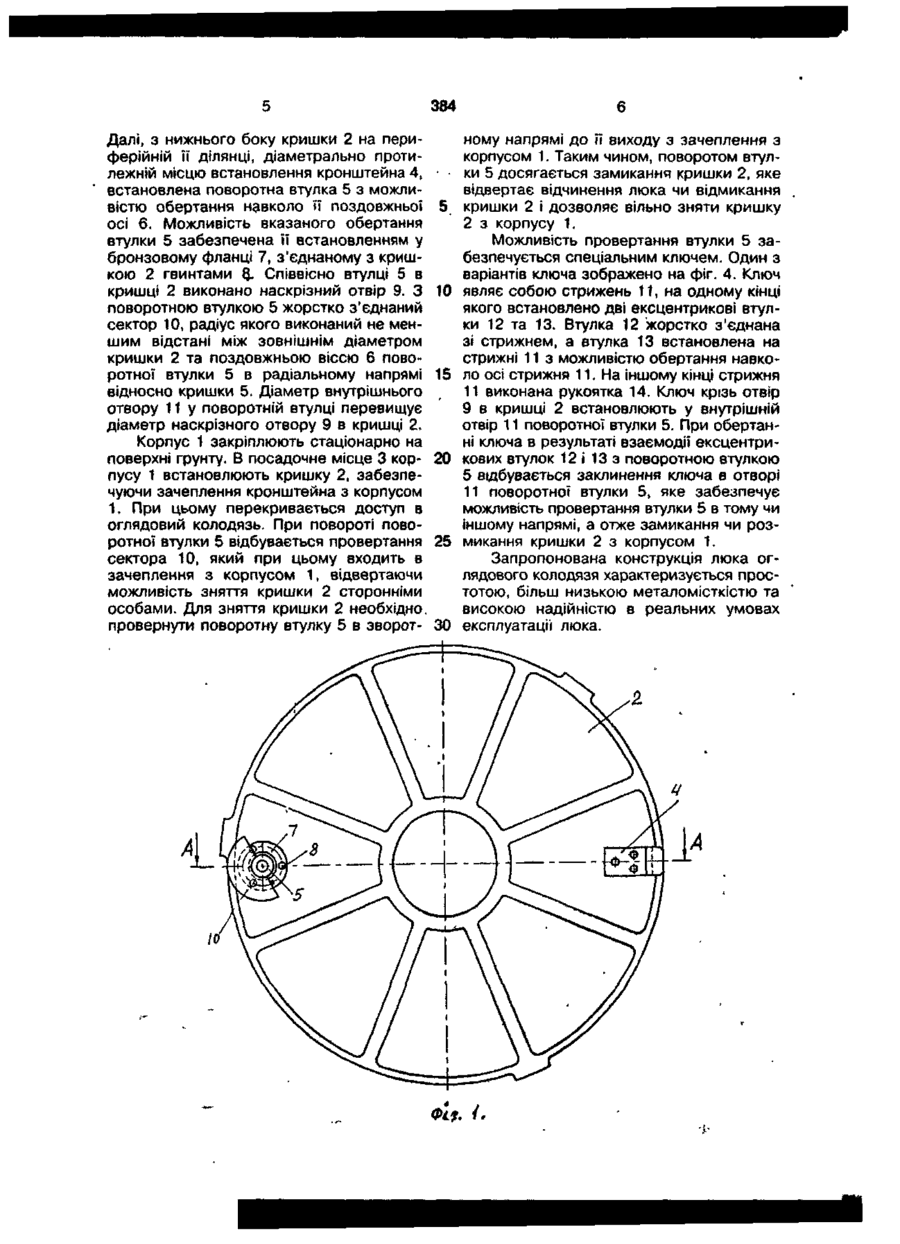

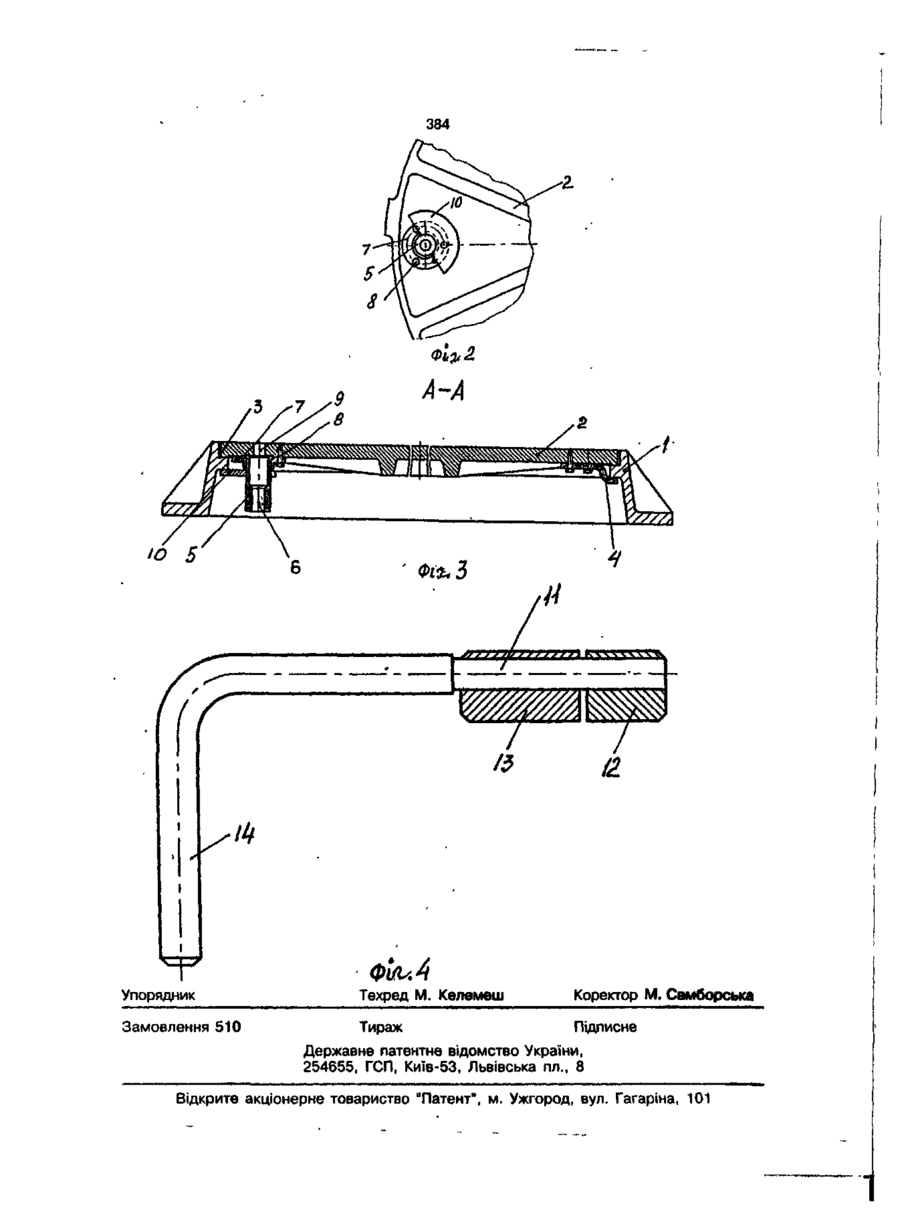

Люк оглядового колодязя, який включає корпус з посадочним місцем для кришки, кришку, виконану з можливістю вільного встановлення в посадочному місці корпуса, поворотну втулку, встановлену на нижньому боці кришки з можливістю обертання навколо її поздовжньої осі співвісно наскрізному отвору в кришці, та механізм зачеплення кришки з корпусом, з'єднаний з поворотною втулкую, який в і д р і з н я є т ь с я тим, що на нижньому боці кришки на периферійній и ділянці встановлено кронштейн, виконаний з можливістю зачеплення за корпус при встановленні кришки в посадочне місце корпуса, поворотна втулка встановлена на периферійній ділянці кришки, діаметрально протилежній місцю встановлення вказаного кронштейна, а механізм зачеплення кришки з корпусом виконаний у вигляді жорстко з'єднаного з поворотною втулкою сектора з радіусом відносно поздовжньої осі поворотної втулки не меншим відстані між зовнішнім діаметром кришки та поздовжньою віссю поворотної втулки в радіальному напрямі відносно кришки. з с ы 00 Корисна модель відноситься до обладнання підземних споруд, зокрема до підземних мереж комунального господарства, та може бути використана для оснащення оглядових колодязів вказаних мереж. Доступ до мереж комунального господарства (водопровід, каналізація, тепломережа і т.ін.) здійснюють через систему оглядових колодязів, які на поверхні перекривають люками. Кришка, як правило, виконана знімною з можливістю вільного встановлення в посадочне місце у корпусі люка. Так, відомий люк оглядового колодязя за ГОСТ СРСР № 3634-79, який скла дається з корпусу та кришки, вільно встановлюваної в посадочне місце, виконане в корпусі. Корпус та кришку виготовляють круглої форми методом лиття чавуну. Кришку вільно розташовують у посадочному місці корпусу, забезпечуючи перекриття люка. Знімають кришку за допомогою елементарних пристосувань. Загальними ознаками аналогу та заявлюваного рішення є корпус з посадочним місцем для кришки та кришка, виконана з можливістю вільного встановлення в посадочному місці корпусу люка. Така конструкція люка не відвертає вільного доступу в люк сторонніх осіб, що 384 в багатьох випадках недопустимо з точки зору безпечності та підтримування мереж в робочому стані. Як прототип обрано люк оглядового колодязя, відомий за заявкою України на корисну модель № 98010333/К від 21.01.98. Люк містить корпус, кришку, виконану з можливістю вільного встановлення в посадочному місці корпусу. В центрі кришки виконаний наскрізний отвір. На нижньому боці кришки співвісно вказаному наскрізному отвору встановлена поворотна втулка з можливістю обертання навколо її поздовжньої осі. З поворотною втулкою з'єднаний двоплечий важіль, виконаний симетричним відносно поздовжньої осі поворотної втулки. Кожне плече двоплечого важеля шарнірно з'єднане з одним із стрижнів. Кожен стрижень розташовано радіально по відношенню до кришки та встановлено в напрямній, закріпленій на кришці. Таке встановлення вказаних стрижнів забезпечує можливість плоскопаралельного переміщення кожного стрижня відносно кришки. Можливість провертання поворотної втулки забезпечується ключем, який являє собою стрижень, на одному кінці якого встановлені дві ексцентрикові втулки, одна з яких жорстко з'єднана зі стрижнем, а друга встановлена на стрижні з можливістю її обертання навколо осі стрижня. На іншому кінці стрижня виконана рукоятка. Ключ крізь отвір в кришці встановлюють в отворі поворотної втулки. При обертанні ключа відбувається відносне провертання ексцентрикових втулок та заклинювання ключа в отворі поворотної втулки, які забезпечують можливість провертання поворотної втулки за допомогою ключа в будь-якому напрямі. При провертанні поворотної втулки відбувається провертання двоплечого важеля, який, в свою чергу, призводить до переміщення вільних кінців стрижнів в радіальному напрямі відносно кришки. Коли вільні кінці стрижнів максимально висунуті, в радіальному напрямі відбувається їх зачеплення з корпусом, яке відвертає можливість зняття кришки. При засунутому положенні стрижнів вони виходять із зачеплення з корпусом, забезпечуючи можливість зняття кришки. Загальними ознаками прототипу та заявлюваного рішення є корпус з посадочним місцем для кришки та кришка, виконана з можливістю вільного встановлення в посадочне місце корпусу люка. Описана конструкція люка гарантовано відвертає доступ сторонніх осіб в ог 5 10 15 20 25 30 35 40 45 50 55 лядовий колодязь, проте наявність багатьох рухомих деталей та центральне, відносно кришки, розташування запірного механізму ускладнюють конструкцію та знижують її надійність в роботі за реальних умов експлуатації. В основу корисної моделі покладена задача удосконалення люка оглядового колодязя, в якому за рахунок конструктивних особливостей виконання та взаємного розташування частин зменшується кількість рухомих деталей, знижується металомісткість запірного механізму, що спрощує конструкцію люка та підвищує його надійність в експлуатації. Поставлена задача вирішується тим, що в люці оглядового колодязя, який містить корпус з посадочним місцем для кришки та кришку, виконану з можливістю вільного встановлення в посадочне місце корпусу, поворотну втулку, встановлену на нижньому боці кришки з можливістю обертання навколо її поздовжньої осі співвісно наскрізному отвору в кришці, та механізм зачеплення кришки з корпусом, з'єднаний з поворотною втулкою, згідно з заявлюваною корисною моделлю, на нижньому боці кришки на периферійній ділянці кришки встановлено кронштейн, виконаний з можливістю зачеплення за корпус при встановленні кришки в посадочне місце корпусу, поворотна втулка встановлена на периферійній ділянці кришки, діаметрально протилежній місцю встановлення вказаного кронштейна, а механізм зачеплення кришки з корпусом виконаний у вигляді жорстко з'єднаного з поворотною втулкою сектора з радіусом відносно поздовжньої осі поворотної втулки не меншим відстані між зовнішнім діаметром кришки та поздовжньою віссю поворотної втулки в радіальному напрямі відносно кришки. Вказані ознаки складають сутність заявлюваної корисної моделі. На фіг. 1 зображено вид на кришку з нижнього боку в розімкнутому стані кришки; на фіг. 2 - фрагмент кришки з нижнього її боку в розімкнутому стані кришки; на фіг. З - поперечний розріз люка оглядового колодязя А-А на фіг. 1; на фіг. 4 - поздовжній розріз ключа для відмикання кришки. Люк оглядового колодязя містить корпус 1, кришку 2, виконану з можливістю вільного встановлення у посадочне місце З в корпусі 1. На нижньому боці кришки 2 на периферійній її ділянці встановлено кронштейн 4, виконаний з можливістю зачеплення за корпус 1 при встановленні кришки 2 в посадочне місце 3 корпусу 1. 384 Далі, з нижнього боку кришки 2 на перийому напрямі до її виходу з зачеплення з ферійній її ділянці, діаметрально протикорпусом 1. Таким чином, поворотом втуллежній місцю встановлення кронштейна 4, • •ки 5 досягається замикання кришки 2, яке встановлена поворотна втулка 5 з можливідвертає відчинення люка чи відмикання вістю обертання навколо її поздовжньої 5 кришки 2 і дозволяє вільно зняти кришку осі 6. Можливість вказаного обертання 2 з корпусу 1. втулки 5 забезпечена її встановленням у Можливість провертання втулки 5 забронзовому фланці 7, з'єднаному з кришбезпечується спеціальним ключем. Один з кою 2 гвинтами $. Співвісно втулці 5 в варіантів ключа зображено на фіг. 4. Ключ кришці 2 виконано наскрізний отвір 9. З 10 являє собою стрижень 11, на одному кінці поворотною втулкою 5 жорстко з'єднаний якого встановлено дві ексцентрикові втулсектор 10, радіус якого виконаний не менки 12 та 13. Втулка 12 жорстко з'єднана шим відстані між зовнішнім діаметром зі стрижнем, а втулка 13 встановлена на кришки 2 та поздовжньою віссю 6 повострижні 11 з можливістю обертання навкоротної втулки 5 в радіальному напрямі 15 ло осі стрижня 11. На іншому кінці стрижня відносно кришки 5. Діаметр внутрішнього 11 виконана рукоятка 14. Ключ крізь отвір отвору 11 у поворотній втулці перевищує 9 в кришці 2 встановлюють у внутрішній діаметр наскрізного отвору 9 в кришці 2. отвір 11 поворотної втулки 5. При обертанКорпус 1 закріплюють стаціонарно на ні ключа в результаті взаємодії ексцентриповерхні грунту. В посадочне місце 3 кор- 20 кових втулок 12 і 13 з поворотною втулкою пусу 1 встановлюють кришку 2, забезпе5 відбувається заклинення ключа в отворі чуючи зачеплення кронштейна з корпусом 11 поворотної втулки 5, яке забезпечує 1. При цьому перекривається доступ в можливість провертання втулки 5 в тому чи оглядовий колодязь. При повороті повоіншому напрямі, а отже замикання чи розротної втулки 5 відбувається провертання 25 микання кришки 2 з корпусом 1. сектора 10, який при цьому входить в Запропонована конструкція люка огзачеплення з корпусом 1, відвертаючи лядового колодязя характеризується просможливість зняття кришки 2 сторонніми тотою, більш низькою металомісткістю та особами. Для зняття кришки 2 необхідно, високою надійністю в реальних умовах провернути поворотну втулку 5 в зворот- ЗО експлуатації люка. 384 8 Фіг* З / Упорядник Техред М. Келемеш Коректор М. Самборська Замовлення 510 Тираж Підписне Державне латентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
