Одночерв’ячний екструдер

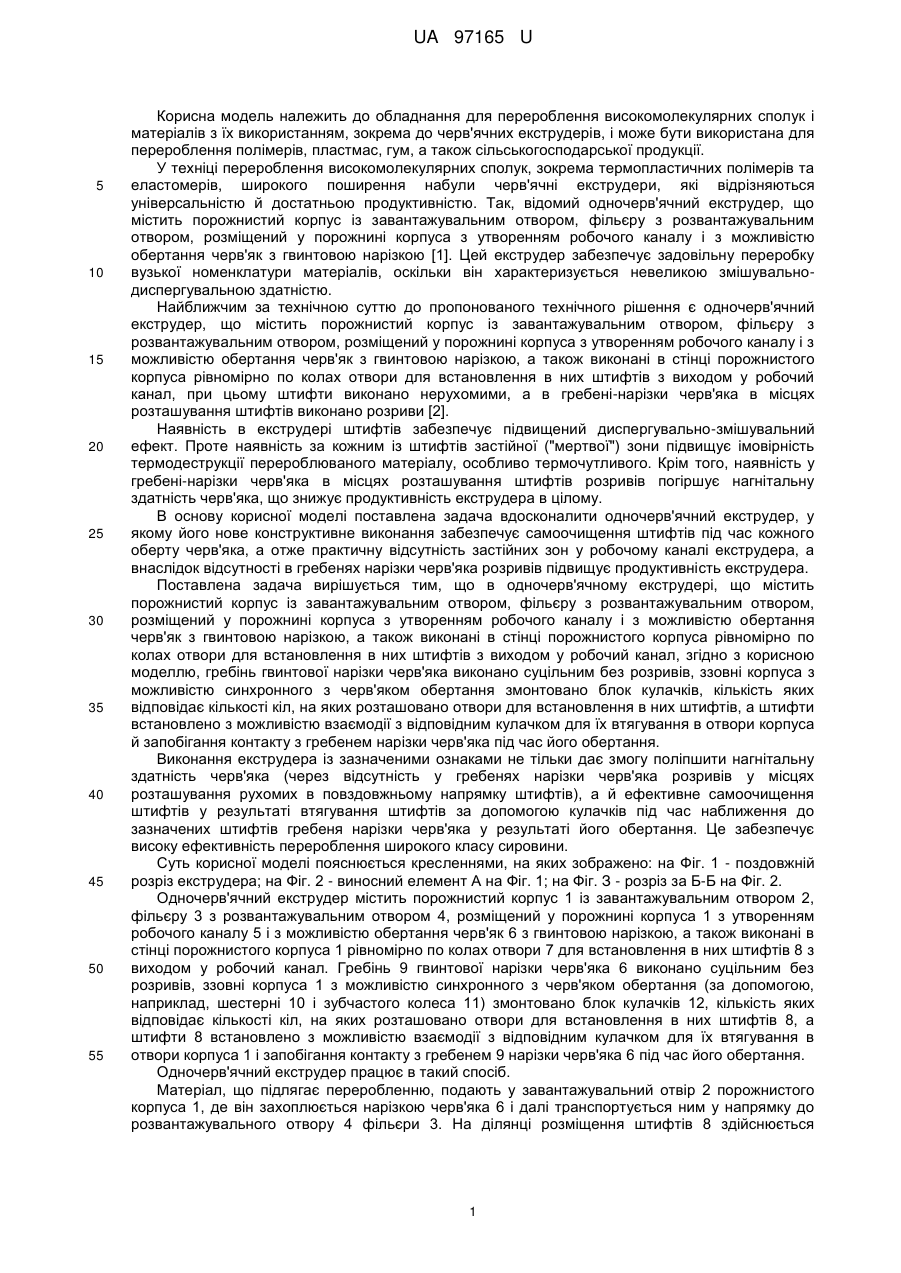

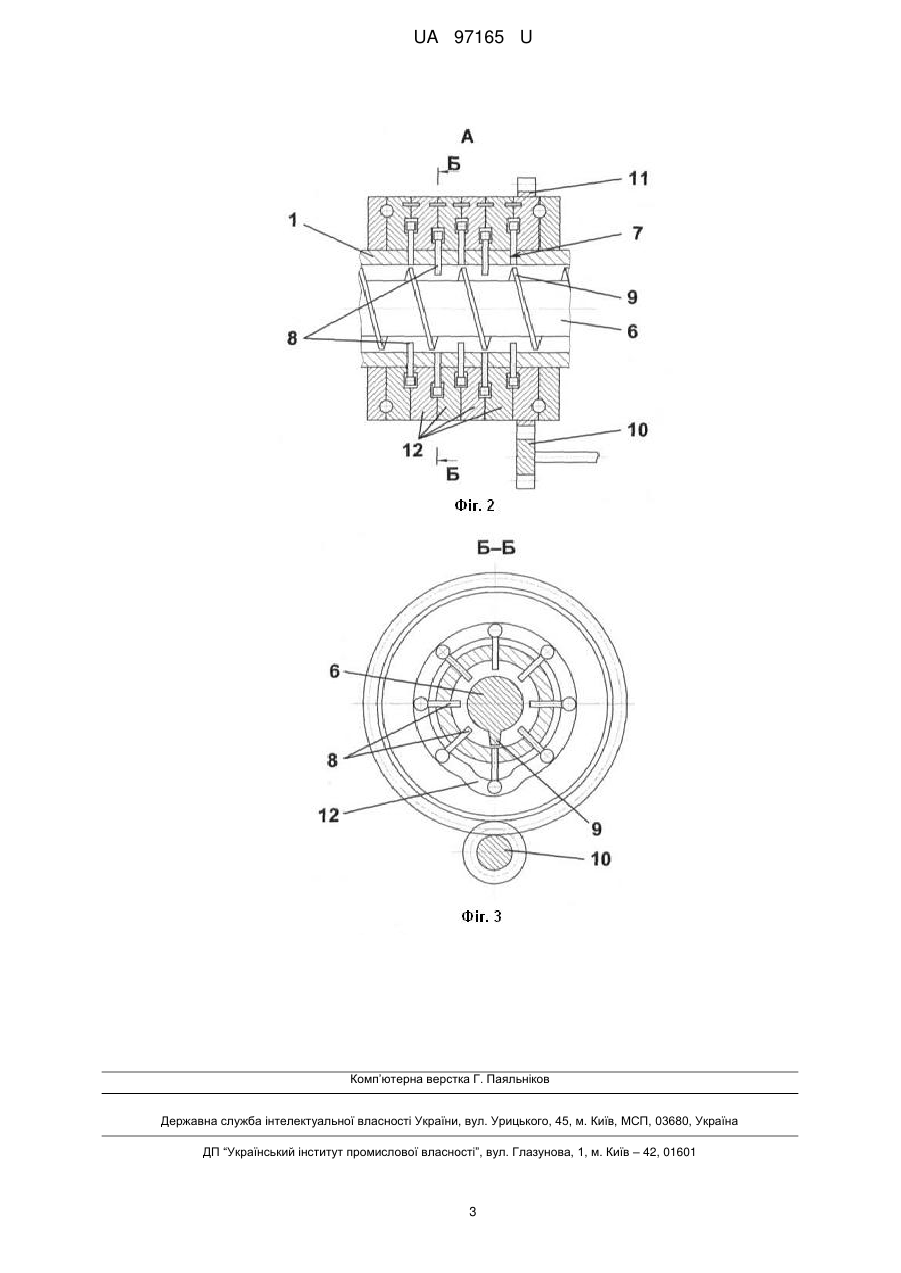

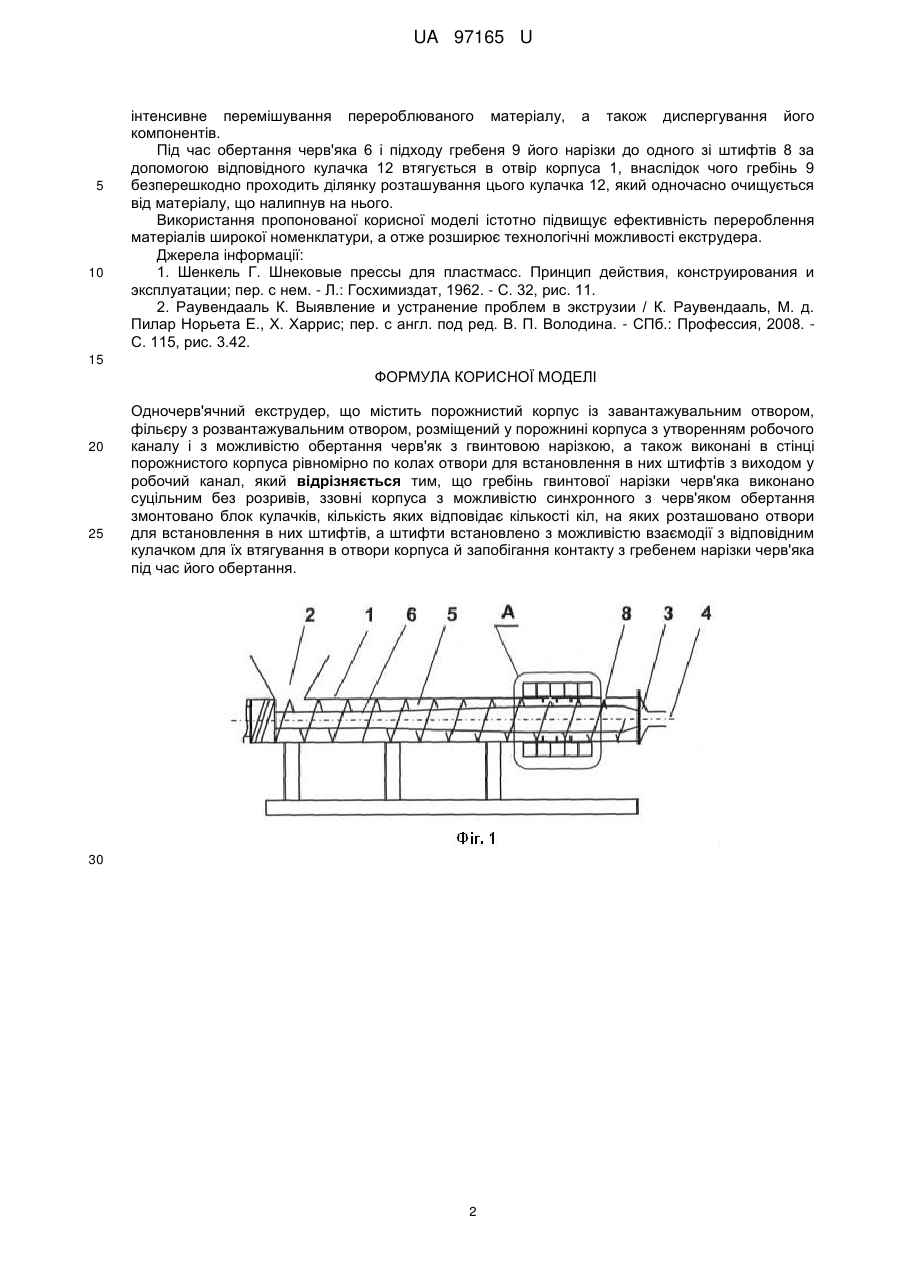

Реферат: Одночерв'ячний екструдер містить порожнистий корпус із завантажувальним отвором, фільєру з розвантажувальним отвором, розміщений у порожнині корпуса з утворенням робочого каналу і з можливістю обертання черв'як з гвинтовою нарізкою, а також виконані в стінці порожнистого корпуса рівномірно по колах отвори для встановлення в них штифтів з виходом у робочий канал. Гребінь гвинтової нарізки черв'яка виконано суцільним без розривів, ззовні корпуса з можливістю синхронного з черв'яком обертання змонтовано блок кулачків, кількість яких відповідає кількості кіл, на яких розташовано отвори для встановлення в них штифтів. Штифти встановлено з можливістю взаємодії з відповідним кулачком для їх втягування в отвори корпуса й запобігання контакту з гребенем нарізки черв'яка під час його обертання. UA 97165 U (54) ОДНОЧЕРВ'ЯЧНИЙ ЕКСТРУДЕР UA 97165 U UA 97165 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання для перероблення високомолекулярних сполук і матеріалів з їх використанням, зокрема до черв'ячних екструдерів, і може бути використана для перероблення полімерів, пластмас, гум, а також сільськогосподарської продукції. У техніці перероблення високомолекулярних сполук, зокрема термопластичних полімерів та еластомерів, широкого поширення набули черв'ячні екструдери, які відрізняються універсальністю й достатньою продуктивністю. Так, відомий одночерв'ячний екструдер, що містить порожнистий корпус із завантажувальним отвором, фільєру з розвантажувальним отвором, розміщений у порожнині корпуса з утворенням робочого каналу і з можливістю обертання черв'як з гвинтовою нарізкою [1]. Цей екструдер забезпечує задовільну переробку вузької номенклатури матеріалів, оскільки він характеризується невеликою змішувальнодиспергувальною здатністю. Найближчим за технічною суттю до пропонованого технічного рішення є одночерв'ячний екструдер, що містить порожнистий корпус із завантажувальним отвором, фільєру з розвантажувальним отвором, розміщений у порожнині корпуса з утворенням робочого каналу і з можливістю обертання черв'як з гвинтовою нарізкою, а також виконані в стінці порожнистого корпуса рівномірно по колах отвори для встановлення в них штифтів з виходом у робочий канал, при цьому штифти виконано нерухомими, а в гребені-нарізки черв'яка в місцях розташування штифтів виконано розриви [2]. Наявність в екструдері штифтів забезпечує підвищений диспергувально-змішувальний ефект. Проте наявність за кожним із штифтів застійної ("мертвої") зони підвищує імовірність термодеструкції перероблюваного матеріалу, особливо термочутливого. Крім того, наявність у гребені-нарізки черв'яка в місцях розташування штифтів розривів погіршує нагнітальну здатність черв'яка, що знижує продуктивність екструдера в цілому. В основу корисної моделі поставлена задача вдосконалити одночерв'ячний екструдер, у якому його нове конструктивне виконання забезпечує самоочищення штифтів під час кожного оберту черв'яка, а отже практичну відсутність застійних зон у робочому каналі екструдера, а внаслідок відсутності в гребенях нарізки черв'яка розривів підвищує продуктивність екструдера. Поставлена задача вирішується тим, що в одночерв'ячному екструдері, що містить порожнистий корпус із завантажувальним отвором, фільєру з розвантажувальним отвором, розміщений у порожнині корпуса з утворенням робочого каналу і з можливістю обертання черв'як з гвинтовою нарізкою, а також виконані в стінці порожнистого корпуса рівномірно по колах отвори для встановлення в них штифтів з виходом у робочий канал, згідно з корисною моделлю, гребінь гвинтової нарізки черв'яка виконано суцільним без розривів, ззовні корпуса з можливістю синхронного з черв'яком обертання змонтовано блок кулачків, кількість яких відповідає кількості кіл, на яких розташовано отвори для встановлення в них штифтів, а штифти встановлено з можливістю взаємодії з відповідним кулачком для їх втягування в отвори корпуса й запобігання контакту з гребенем нарізки черв'яка під час його обертання. Виконання екструдера із зазначеними ознаками не тільки дає змогу поліпшити нагнітальну здатність черв'яка (через відсутність у гребенях нарізки черв'яка розривів у місцях розташування рухомих в повздовжньому напрямку штифтів), а й ефективне самоочищення штифтів у результаті втягування штифтів за допомогою кулачків під час наближення до зазначених штифтів гребеня нарізки черв'яка у результаті його обертання. Це забезпечує високу ефективність перероблення широкого класу сировини. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поздовжній розріз екструдера; на Фіг. 2 - виносний елемент А на Фіг. 1; на Фіг. З - розріз за Б-Б на Фіг. 2. Одночерв'ячний екструдер містить порожнистий корпус 1 із завантажувальним отвором 2, фільєру 3 з розвантажувальним отвором 4, розміщений у порожнині корпуса 1 з утворенням робочого каналу 5 і з можливістю обертання черв'як 6 з гвинтовою нарізкою, а також виконані в стінці порожнистого корпуса 1 рівномірно по колах отвори 7 для встановлення в них штифтів 8 з виходом у робочий канал. Гребінь 9 гвинтової нарізки черв'яка 6 виконано суцільним без розривів, ззовні корпуса 1 з можливістю синхронного з черв'яком обертання (за допомогою, наприклад, шестерні 10 і зубчастого колеса 11) змонтовано блок кулачків 12, кількість яких відповідає кількості кіл, на яких розташовано отвори для встановлення в них штифтів 8, а штифти 8 встановлено з можливістю взаємодії з відповідним кулачком для їх втягування в отвори корпуса 1 і запобігання контакту з гребенем 9 нарізки черв'яка 6 під час його обертання. Одночерв'ячний екструдер працює в такий спосіб. Матеріал, що підлягає переробленню, подають у завантажувальний отвір 2 порожнистого корпуса 1, де він захоплюється нарізкою черв'яка 6 і далі транспортується ним у напрямку до розвантажувального отвору 4 фільєри 3. На ділянці розміщення штифтів 8 здійснюється 1 UA 97165 U 5 10 інтенсивне перемішування перероблюваного матеріалу, а також диспергування його компонентів. Під час обертання черв'яка 6 і підходу гребеня 9 його нарізки до одного зі штифтів 8 за допомогою відповідного кулачка 12 втягується в отвір корпуса 1, внаслідок чого гребінь 9 безперешкодно проходить ділянку розташування цього кулачка 12, який одночасно очищується від матеріалу, що налипнув на нього. Використання пропонованої корисної моделі істотно підвищує ефективність перероблення матеріалів широкої номенклатури, а отже розширює технологічні можливості екструдера. Джерела інформації: 1. Шенкель Г. Шнековые прессы для пластмасс. Принцип действия, конструирования и эксплуатации; пер. с нем. - Л.: Госхимиздат, 1962. - С. 32, рис. 11. 2. Раувендааль К. Выявление и устранение проблем в экструзии / К. Раувендааль, М. д. Пилар Норьета Е., X. Харрис; пер. с англ. под ред. В. П. Володина. - СПб.: Профессия, 2008. С. 115, рис. 3.42. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Одночерв'ячний екструдер, що містить порожнистий корпус із завантажувальним отвором, фільєру з розвантажувальним отвором, розміщений у порожнині корпуса з утворенням робочого каналу і з можливістю обертання черв'як з гвинтовою нарізкою, а також виконані в стінці порожнистого корпуса рівномірно по колах отвори для встановлення в них штифтів з виходом у робочий канал, який відрізняється тим, що гребінь гвинтової нарізки черв'яка виконано суцільним без розривів, ззовні корпуса з можливістю синхронного з черв'яком обертання змонтовано блок кулачків, кількість яких відповідає кількості кіл, на яких розташовано отвори для встановлення в них штифтів, а штифти встановлено з можливістю взаємодії з відповідним кулачком для їх втягування в отвори корпуса й запобігання контакту з гребенем нарізки черв'яка під час його обертання. 30 2 UA 97165 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
