Пристрій для фіксації фрагментів трубчастих кісток

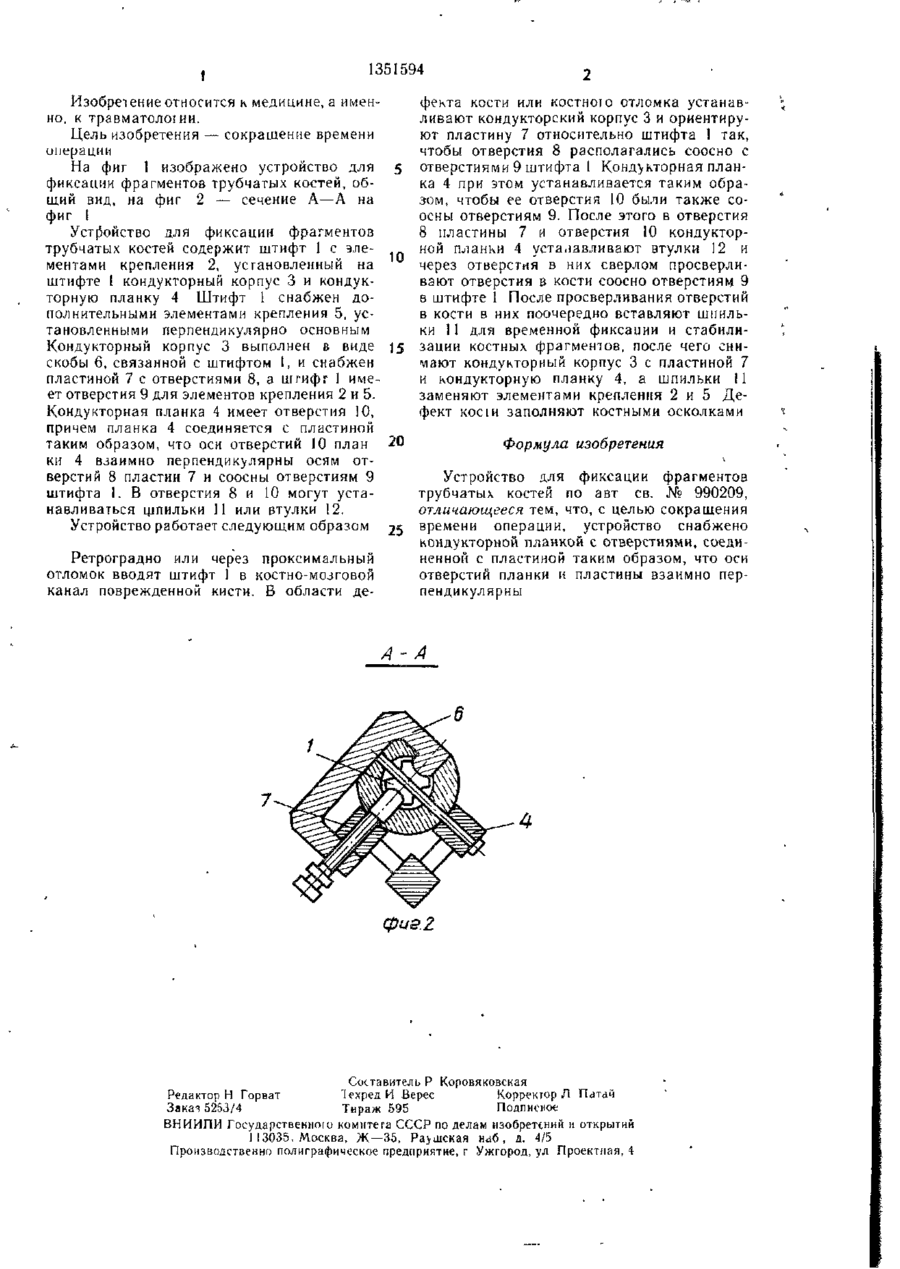

Изобретение относится к медицинской технике Для сокращения времени операции устройство содержит штифт (Ш) 1 с эле Фиг 1 ментами крепления 2, установленный на Ш 1 кондукторный корпус 3 и кондукторную планку 4. Ш 1 снабжен дополнительными элементами крепления 5, установленными перпендикулярно основным Кондукторный корпус 3 выполнен в виде скобы 6, связанной с Ш 1, и снабжен пластиной 7 с отверстиями 8. Ш 1 имеет отверстие 9 для элементов крепления 2, 5 Кондукторная планка 4 имеет отверстия 10 и соединяется с пластиной так, что оси отверстий 10 планки 4 взаимно перпендикулярны осям отверстий 8 пластины 7 и соосны отверстиям 9 Ш 1. 2 ил 1 1351594 Изобретение относится к медицине, а именфекта кости или костного отломка устанавно, к травматологии. ливают кондукторский корпус 3 и ориентируЦель изобретения — сокращение времени ют пластину 7 относительно штифта 1 так, операции чтобы отверстия 8 располагались соосно с На фиг 1 изображено устройство для отверстиями 9 штифта 1 Кондукторная планфиксации фрагментов трубчатых костей, обка 4 при этом устанавливается таким обращий вид, на фиг 2 — сечение А—А на зом, чтобы ее отверстия 10 были также софиг І осны отверстиям 9. После этого в отверстия Устройство для фиксации фрагментов 8 пластины 7 и отверстия 10 кондуктортрубчатых костей содержит штифт 1 с эленой планки 4 устанавливают втулки 12 и ментами крепления 2, установленный на через отверстия в них сверлом просверлиштифте 1 кондукторный корпус 3 и кондуквают отверстия з кости соосно отверстиям 9 торную планку 4 Штифт 1 снабжен дов штифте 1 После просверливания отверстий полнительными элементами крепления 5, усв кости в них поочередно вставляют шпильтановленными перпендикулярно основным ки 11 для временной фиксации и стабилиКондукторный корпус 3 выполнен в виде 15 зации костных фрагментов, после чего снискобы 6, связанной с штифтом 1, и снабжен мают кондукторный корпус 3 с пластиной 7 пластиной 7 с отверстиями 8, а шгифг 1 имеи кондукторную планку 4, а шпильки 11 ет отверстия 9 для элементов крепления 2 и 5. заменяют элементами крепления 2 и 5 ДеКондукторная планка 4 имеет отверстия !0, фект косі и заполняют костными осколками причем планка 4 соединяется с пластиной таким образом, что оси отверстий 10 план 20 Формула изобретения ки 4 взаимно перпендикулярны осям отверстий 8 пластин 7 и соосны отверстиям 9 Устройство для фиксации фрагментов штифта 1. В отверстия 8 и 10 могут устатрубчатых костей по авт св. № 990209, навливаться шпильки 11 или втулки !2. отличающееся тем, что, с целью сокращения Устройство работает следующим образом 25 времени операции, устройство снабжено кондукторной планкой с отверстиями, соединенной с пластиной таким образом, что оси Ретроградно или через проксимальный отломок вводят штифт 1 в костно-мозговой отверстий планки и пластины взаимно перканал поврежденной кисти. В области депендикулярны А-А Составитель Р Коровяковская Редактор Н Горват 'ІехредИ Верес Корректор Л Патач Закач 5253/4 Тираж 595 Подписное ВНИИПИ Государственною комитета СССР по делам изобретений и открытий I 13035, Москва, Ж—35, Ра>шская наб , д. 4/5 Производственно полиграфическое предприятие, г Ужгород, ул Проектная, 4
