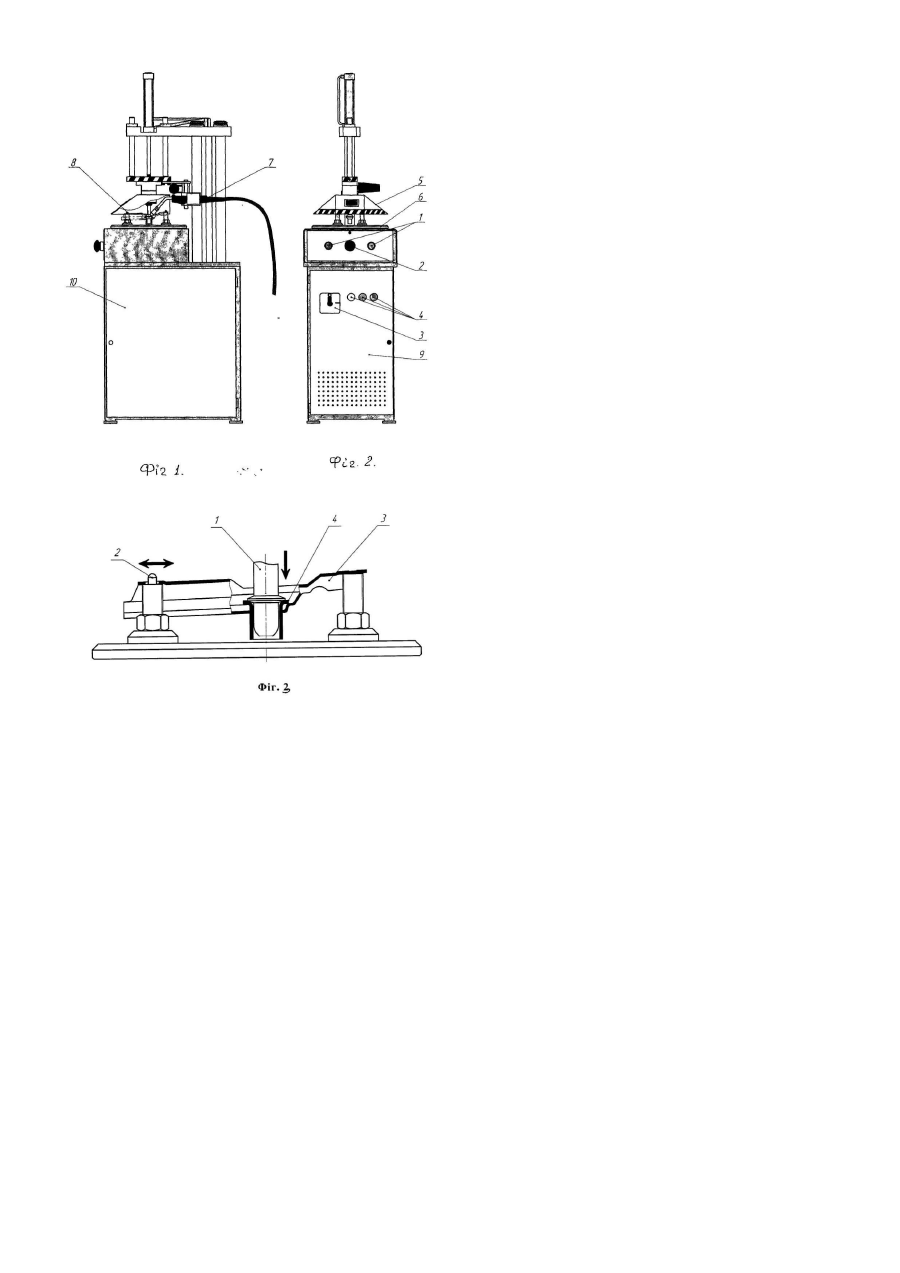

Спеціальна зварювальна машина

Корисна модель відноситься до механізації зварювальних робіт, а саме, пристроїв для обертання деталей, що з'єднуються методом електродугового зварювання. Існуючі аналоги [1] та конструкція моделі BRP-OH чеської фірми "ВОКІ" [2] мають недоліки, а саме: - довгий робочий цикл; - низький коефіцієнт використання програмного пристрою; - незручність органів керування; - відсутність захисного екрана; - неможливість орієнтації зварюваних деталей відносно одна одної; - необхідність налаштування зварювальної головки на траєкторію зварювального шва після кожного очищення сопла; - неможливість використання заготовок із певними геометричними відхиленнями; - висока вартість виготовлення. Основне завдання корисної моделі - створення машини, яка використовує самоорієнтування зварюваних деталей відносно електрода, не потребує складного блока програмного керування та позбавлена вищевказаних недоліків. Поставлене завдання вирішується тим, що у конструкції даної корисної моделі міститься спеціальний рухомий орієнтуючий притискач зі штоком, який виконує закріплення та орієнтування з'єднуваних деталей як відносно траєкторії зварювального шва, так і відносно одна одної. Шток має обертальну ступінь свободи навколо своєї вісі та обертається разом зі столом і деталями, які встановлені на ньому. На Фіг.1-2 показаний схематичний вид спеціальної зварювальної машини, де 1 - кнопки "Пуск"; 2 - кнопка "Стоп"; 3 - рубильник вимикання мережі; 4 -індикаторні лампи; 5 - спеціальний притискач із захисним екраном; 6 стіл, що обертається; 7 - підвісна зварювальна головка; 8 - встановлювальні стійки зі штифтами; 9 і 10 - дверцята. Робочі органи машини показані в положенні, коли відбувається процес зварювання. У базовому варіанті машина налагоджується на виконання дугових швів із кутом дуги 240°. Залежно від конструкції з'єднуваних деталей машина може бути переналагоджена на виконання кільцевих швів. Взаємна орієнтація деталей у загальній площині симетрії проводиться за допомогою спеціального притискача. Цей кут регулюється при налагодженні машини. Машина дозволяє проводити зварювання деталей, що мають геометричні відхилення. Для цього в якості адаптаційного елемента використано самовстановлення зварюваних деталей. На Фіг.3 показана схема встановлення деталей на столі машини, де 1 - центрувальний притискач; 2 встановлювальні штифти; 3, 4 - зварювані деталі. Спеціальна зварювальна машина працює наступним чином. Після встановлення зварюваних деталей на стіл і натискання кнопок "Пуск" відбувається рух притискача в напрямку столу. Шток притискача 4 входить у деталь 4, при цьому деталі 3 і 4 орієнтуються відносно траєкторії зварювального шва та одна одної. При притисканні конічної частини штока до деталі 4 відбувається закріплення зварюваних деталей. Шток має обертальну ступінь свободи навколо своєї вісі та в процесі зварювання обертається разом із деталями. Це дозволяє відмовитись від системи автоматичного стеження за стиком зварюваних деталей, оскільки зварювальна головка має жорстке базування відносно вісі притискача. На основі запропонованого рішення розроблена спеціальна зварювальна машина з такими технічними параметрами: Лінійна швидкість зварювання, м/год. 50+20% Швидкість обертання стола, об./хв. 5,6 ±20% Час виконання дугового шва ( Ð дуги 240°), хв. 0,12±20% Час виконання кільцевого шва, хв.. 0,18±20% Час на перевстановлення деталей, хв.. 0,08 Струм живильної мережі змінний Тип підключення 1 - або 3 - фазний Напруга мережі, В 190-250 або 350-400 Частота струму мережі, Гц 50 Потужність, кВт 0,2 Тиск у мережі, МПа 0,3-0,5 Робоче середовище пневмосистеми стиснуте повітря Використання запропонованого рішення дало можливість застосувати самоорієнтацію зварюваних деталей відносно одна одної, скоротити тривалість робочого циклу, відмовитись від використання програмного пристрою та необхідності налаштування зварювальної головки на траєкторію зварювального шва після кожного очищення сопла, використовувати заготовки із певними геометричними відхиленнями, знизити вартість машини, застосувати пересувний захисний екран і зручні органи керування. Список використаних джерел 1. Зварювальне обладнання. Каталог - довідник. - К.: ІЕЗ ім. Патона, 1988. -4.1-5 2. Каталог фірми "ВОКІ Robotizovane systemy s.r.o." (Stredokluky, Чеська республіка).
