Військова зварювальна майстерня

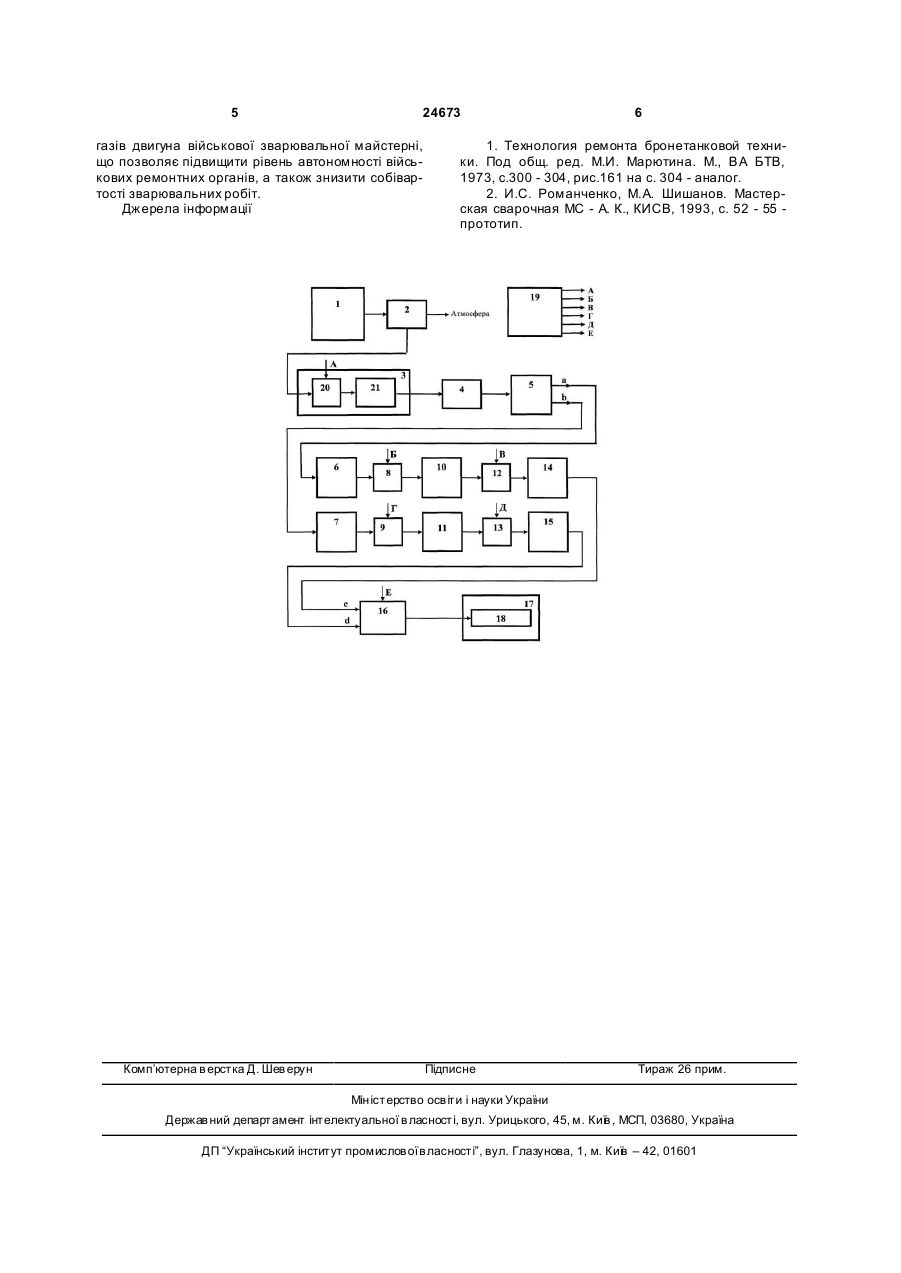

Військова зварювальна майстерня, яка містить двигун внутрішнього згорання з пристроєм для видалення вихлопних газів і зварювальний апарат, що містить канал для подавання захисного газу, яка відрізняється тим, що додатково містить пристрій для відбору ви хлопних газів, сушильну камеру, сепаратор, компресори, накопичувачі, редуктори, змішувач, впускні клапани, випускні клапани і пульт керування, причому пристрій для від 3 24673 клапани, випускні клапани і пульт керування, причому пристрій для відбору вихлопних газів включає послідовно сполучені вхідний клапан, який приєднаний до пристрою для видалення вихлопних газів, і фільтр, ви хід якого сполучений з входом сушильної камери, вихід котрої підключений до входу сепаратора, що виконаний з можливістю розділення вихлопних газів на окремі гази і має для їх відведення роздільні виходи, до кожного з яких приєднані сполучені послідовно компресор, впускний клапан, накопичувач, випускний клапан і редуктор, при цьому вихід редуктора підключений до одного з входів змішувача, ви хід котрого сполучений з каналом для подавання захисного газу, причому кількість компресорів, впускних клапанів, накопичувачів, вип ускних клапанів, редукторів, виходів сепаратора і входів змішувача відповідає кількості газів, що відводять з сепаратора, а пульт керування сполучений з керуючими входами вхідного клапану, впускних клапанів, випускних клапанів і змішувача. Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, показує, що військова зварювальна майстерня відрізняється тім, що вона додатково містить пристрій для відбору вихлопних газів, сушильну камеру, сепаратор, компресори, накопичувачі, редуктори, змішувач, вп ускні клапани, випускні клапани і пульт керування, причому пристрій для відбору вихлопних газів включає послідовно сполучені вхідний клапан, який приєднаний до пристрою для видалення вихлопних газів, і фільтр, вихід якого сполучений з входом сушильної камери, вихід котрої підключений до входу сепаратора, що виконаний з можливістю розділення вихлопних газів на окремі гази і має для їх відведення роздільні виходи, до кожного з яких приєднані сполучені послідовно компресор, впускний клапан, накопичувач, випускний клапан і редуктор, при цьому вихід редуктора підключений до одного з входів змішувача, ви хід котрого сполучений з каналом для подавання захисного газу, причому кількість компресорів, впускних клапанів, накопичувачів, випускних клапанів, редукторів, виходів сепаратора і входів змішувача відповідає кількості газів, що відводять з сепаратора, а пульт керування сполучений з керуючими входами вхідного клапану, впускних клапанів, випускних клапанів і змішувача. Суть корисної моделі пояснюється за допомогою креслення, де на фіг. представлений один з варіантів військової зварювальної майстерні яка заявляється. Вона містить двигун внутрішнього згорання 1 з пристроєм 2 для видалення вихлопних газів, пристрій 3 для відбору вихлопних газів, сушильну камеру 4, сепаратор 5 з декількома, наприклад двома виходами а і b, і, відповідно до кількості виходів сепаратора 5, компресори 6 і 7, впускні клапани 8 і 9, накопичувачі 10 і 11, випускні клапани 12 і 13, редуктори 14 і 15, змішувач 16 з декількома, наприклад двома входами с і d, зварювальний апарат 17 з каналом 18 для подання захисного газу, і пульт керування 19. Пристрій 3 для відбору вихлопних газів включає послідовно сполучені вхідний клапан 20 і фільтр 21. Фільтр 21 призначений для очищення вихлопних газів від 4 твердих частинок, масла та вологи, а сушильна камера 4 може використовуватися для просушування електродів для зварювання і інших зварювальних матеріалів. Вхідний клапан 20 пристрою 3 для відбору вихлопних газів приєднаний до пристрою 2 для видалення вихлопних газів, а ви хід фільтру 21 сполучений з входом сушильної камери 4, вихід якої підключений до входу сепаратора 5. До кожного з виходів а і b сепаратора 5 відповідно приєднані сполучені послідовно компресори 6 і 7, впускні клапани 8 і 9, накопичувачі 10 і 11, випускні клапани 12 і 13 і редуктори 14 і 15. Виходи редукторів 14 і 15 підключені відповідно до с і d входів змішувача 16. Ви хід змішувача 16 сполучений з каналом 18 для подання захисного газу зварювального апарату 17. Керуючи входи А, Б, В, Г, Д, Е відповідно вхідного клапану 20, впускних клапанів 8 і 9, випускних клапанів 12 і 13 і змішувача 16 підключені до пульту керування 19. Військова зварювальна майстерня, яка заявляється, працює наступним чином. В процесі роботи двигуна вн утрішнього згорання 1 утворюються вихлопні гази, які при роботі відомої військової зварювальної майстерні за допомогою пристрою 2 для видалення вихлопних газів видаляють в атмосферу. Для використання вихлопних газів при зварюванні як захисне середовище відкривають за допомогою пульта керування 19 впускний клапан 20, внаслідок чого вихлопні гази направляють у фільтр 21. Очищені вихлопні гази відводять в сушильну камеру 4. З сушильної камери 4 вихлопні гази направляють в сепаратора 5, де з них виділяють гази, які можна використовува ти при зварюванні, наприклад вуглекислий газ і азот. Розділення вихлопних газів на складові може бути виконано, наприклад, з використанням мембранної технології. Кожен з виділених газів направляють з роздільних виходів а і Ь сепаратора 5 відповідно на компресори 6 і 7, які закачують вказані гази через відкриті за допомогою пульта керування 19 впускних клапанів 8 і 9 в накопичувачі 10 і 11 відповідно. При необхідності використовува ти той або інший газ відкривають за допомогою пульта керування 19 випускний клапан 12 або випускний клапан 13. При необхідності використовувати суміш вказаних газів відкривають обидва випускні клапани 12 і 13. У будь-якому випадку після відкриття випускних клапанів 12 і 13 гази направляють через редуктори 14 і 15, що знижують тиск газових потоків, в змішувач 16, на виході якого по командах з пульта керування 19 встановлюють задане співвідношення змішуваних газів. Із змішувача 16 газову суміш направляють за допомогою каналу 18 для подання захисного газу зварювального апарату 17 в зону зварювання. Слід зазначити, що накопичення газів в накопичувачах може виконуватися як при виконанні зварювальних робіт при нерухомому стані військової зварювальної майстерні, так і при її русі, тобто в процесі роботи двигуна вн утрішнього згорання. Підвищення ефективності пристрою військової зварювальної майстерні, який заявляється, у порівнянні з прототипом, досягається за рахунок забезпечення виконання зварювальних робіт у середовищі захисних газів з використанням вихлопних 5 24673 газів двигуна військової зварювальної майстерні, що позволяє підвищити рівень автономності військових ремонтних органів, а також знизити собівартості зварювальних робіт. Джерела інформації Комп’ютерна в ерстка Д. Шев ерун 6 1. Технология ремонта бронетанковой техники. Под общ. ред. М.И. Марютина. М., ВА БТВ, 1973, с.300 - 304, рис.161 на с. 304 - аналог. 2. И.С. Романченко, М.А. Шишанов. Мастерская сварочная МС - А. К., КИСВ, 1993, с. 52 - 55 прототип. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
