Стрічковий конвеєр

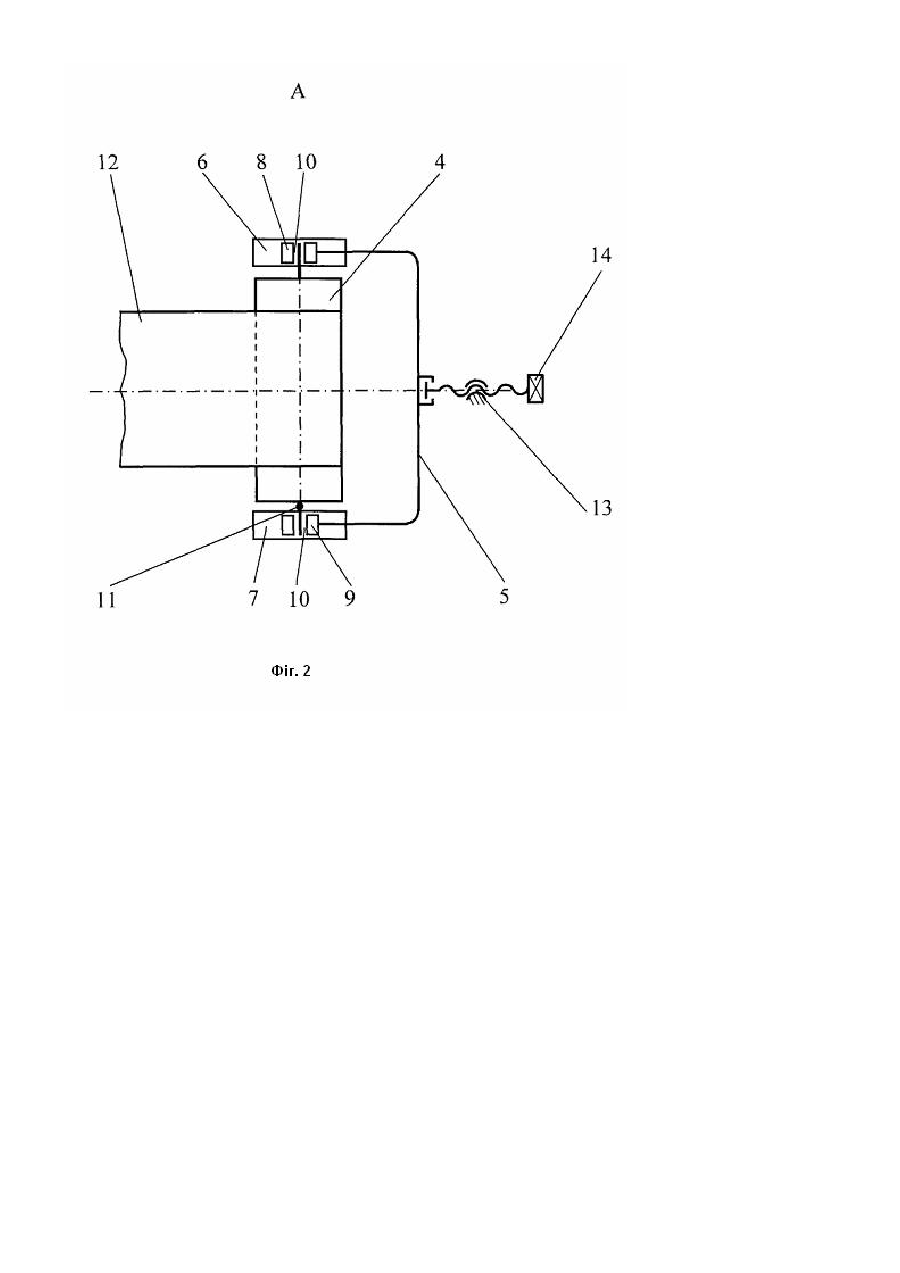

Корисна модель відноситься до підйомно-транспортного машинобудування, а саме до стрічкових конвеєрів. Відомий стрічковий конвеєр, що містить натяжний пристрій, виконаний у вигляді натяжного вантажу та направляючих [Додонов Б.П. Подъемно-транспортные устройства. - М.: ВЗИТЛП, 1964, с.109, рис.68, с.117, рис.75]. Необхідний для роботи стрічкового конвеєра натяг стрічки здійснюється вагою натяжного вантажу. Наявність натяжного вантажу призводить до збільшення габаритних розмірів стрічкового конвеєра та його металомісткості, що знижує ефективність використання стрічкового конвеєра (зниження надійності та довговічності роботи стрічкового конвеєра). Відомий також стрічковий конвеєр, що містить натяжний пристрій, виконаний у вигляді гвинтової пари з гвинтом та направляючими [Піпа Б.Ф., Хомяк О.М., Чабан В.В. Підйомно - транспортні пристрої. - К.: КНУТД, 2006, с.95, рис.58]. Виконання натяжного пристрою у вигляді гвинтової пари з направляючими зменшує габаритні розміри стрічкового конвеєра та його металомісткість. Але натяг стрічки гвинтовою парою, гвинт якої розташований співвісно з направляючою не дає можливості досягти рівномірного натягу стрічки, оскільки при такому розташуванні гвинта зусилля натягу розподіляється нерівномірно відносно країв стрічки, що призводить до зниження надійності та довговічності роботи стрічкового конвеєра. Таким чином в основу корисної моделі покладена задача створити таку конструкцію стрічкового конвеєра, в якій шляхом нового розташування його елементів та їх зв'язків, забезпечилось би підвищення надійності та довговічності роботи стрічкового конвеєра. Поставлена задача вирішена тим, що в стрічковому конвеєрі, що містить натяжний пристрій, виконаний у вигляді гвинтової пари з гвинтом та направляючими, згідно з корисною моделлю, гвинт розташований рівновіддалено від направляючих. Розташування гвинта рівновіддалено від направляючих, дає змогу рівномірно розподілити зусилля гвинта на обидва краї стрічки і, таким чином, забезпечити рівномірний її натяг, що призводить до підвищення надійності та довговічності роботи стрічкового конвеєра. На Фіг.1 представлена схема стрічкового конвеєра. На Фіг.2 представлено вид А натяжної станції стрічкового конвеєра. Стрічковий конвеєр містить приводну станцію 1 з приводним барабаном 2, натяжну станцію 3 з натяжним барабаном 4, натяжний пристрій 5 натяжного барабана 4, що містить дві направляючі 6, 7 з повзунами 8, 9, в підшипниках 10 яких розташована вісь 11 натяжного барабана, та замкнену конвеєрну стрічку 12, що охоплює приводний 2 та натяжний 4 барабани. Натяжний пристрій 5 виконано у вигляді гвинтової пари 13, гвинт 14 якої кінематично зв'язаний з обома повзунами 8, 9 та встановлений таким чином, що його вісь рівновіддалена від направляючих 6, 7. Принцип роботи стрічкового конвеєра полягає в наступному. При вмиканні електродвигуна приводної станції 1 приводний барабан 2 починає обертатися. Конвеєрна стрічка 12, що охоплює приводний 2 та натяжний 4 барабани за рахунок сил тертя, що виникають в зоні взаємодії її з приводним барабаном 2, також починає рухатися. Вантаж, що знаходиться на конвеєрній стрічці 12 (на кресленні не показаний), починає переміщатися із зони завантаження в зону вивантаження. Сила тертя в зоні взаємодії конвеєрної стрічки 12 з приводним барабаном 2 створюється за рахунок сили її натягу. Натяг конвеєрної стрічки 12 здійснюється наступним чином. Обертання гвинта 14 в гайці гвинтової пари 13 призводить до його осьового переміщення. При цьому кінематично зв'язані з гвинтом 14 повзуни 8, 9 переміщуються в направляючих 6, 7, відповідно. Оскільки гвинт 14 встановлений таким чином, що його вісь рівновіддалена від направляючих 6, 7, переміщення останніх відбувається рівномірно. При цьому зусилля гвинта 14, що діє на повзуни, також розподіляється між ними рівномірно, що дає змогу здійснювати рівномірний натяг конвеєрної стрічки і, як наслідок, підвищити надійність та довговічність роботи стрічкового конвеєра. Використання запропонованої конструкції стрічкового конвеєра дозволяє: - розширити асортимент стрічкових конвеєрів; - підвищити надійність та довговічність роботи стрічкового конвеєра завдяки рівномірного натягу конвеєрної стрічки.
