Стрічковий конвеєр

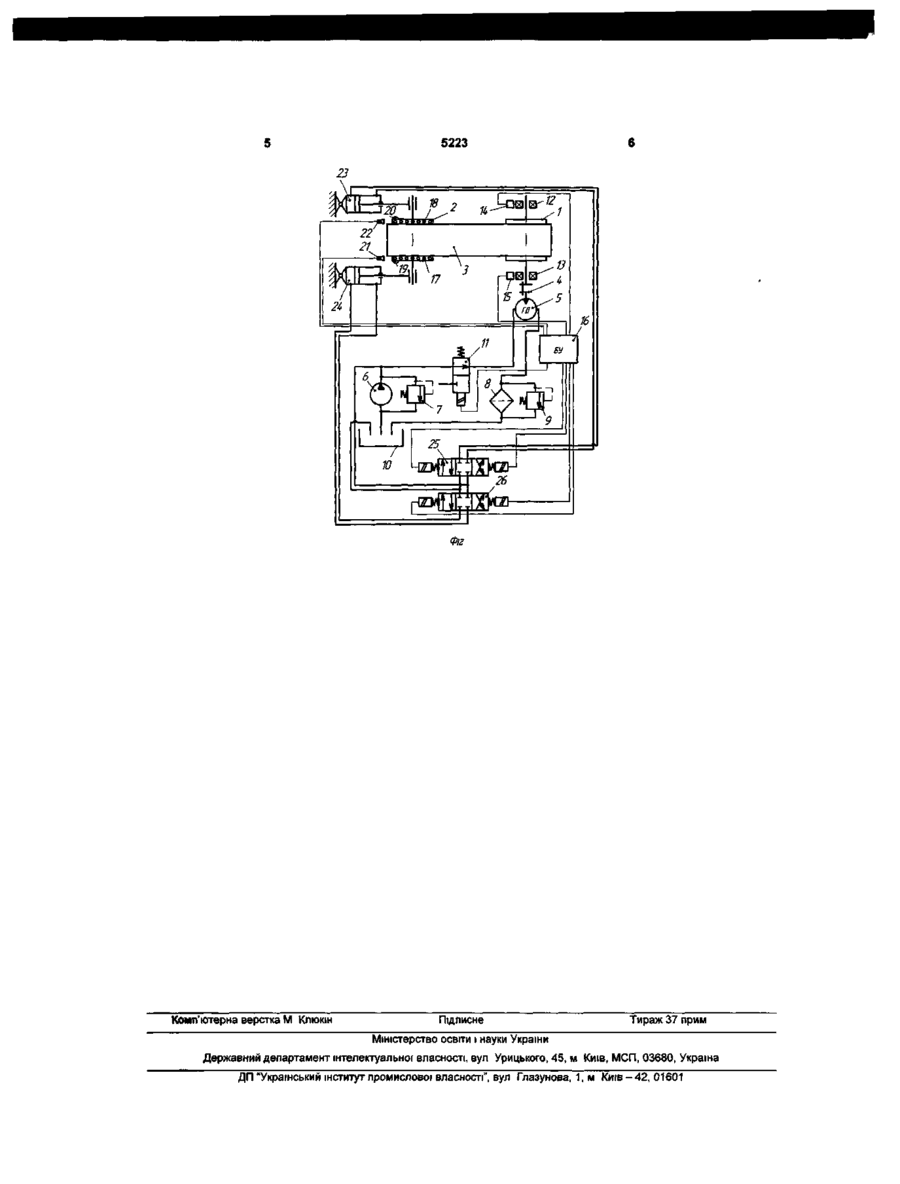

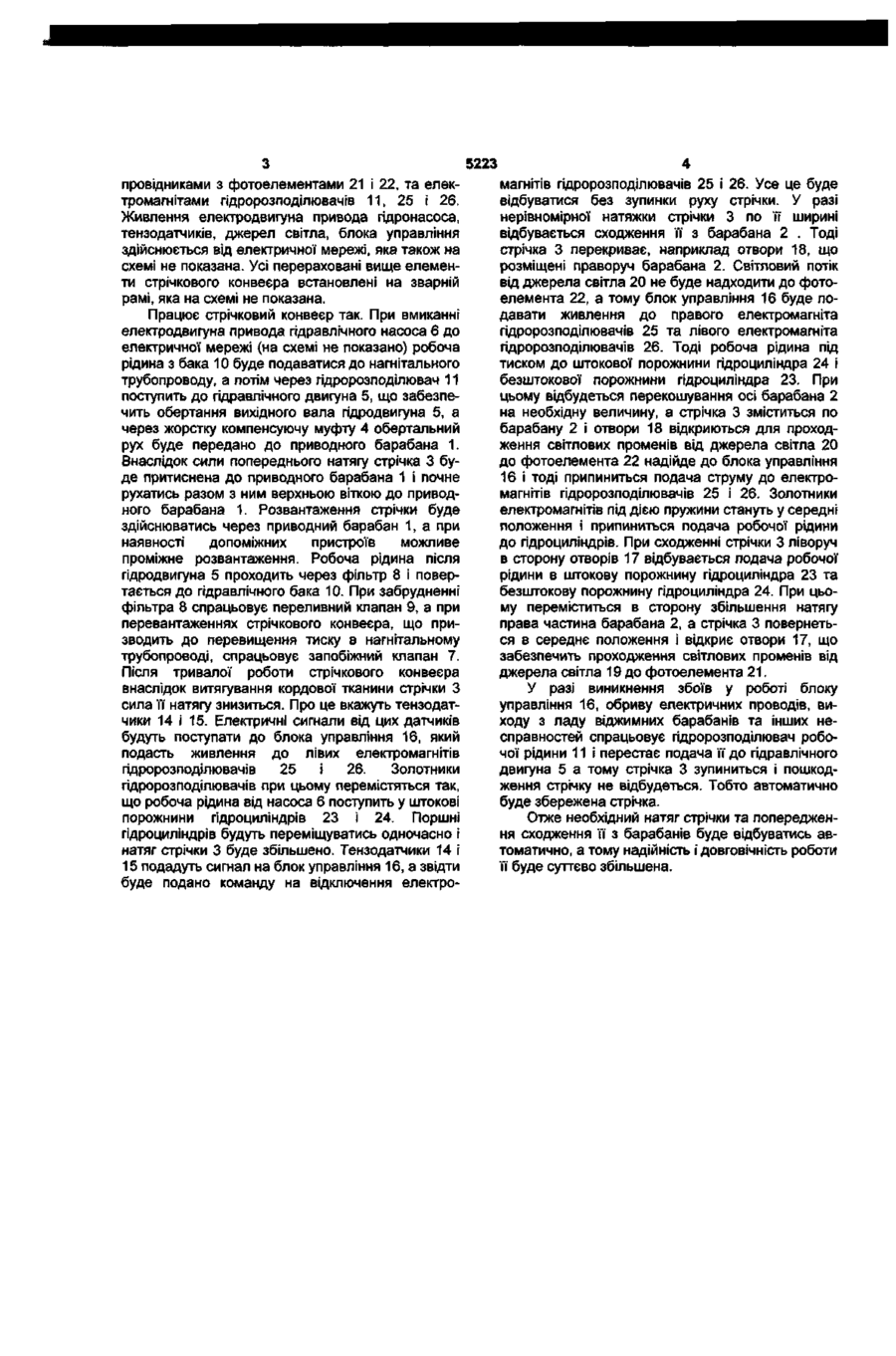

Стрічковий конвеєр, який містить раму, привідний і натяжний барабани, охоплюючу їх стрічку, привід та пристрій для центрування стрічки, який відрізняється тим, що до приводу транспортера вмонтовано гідравлічний насос, пдророзподілювач та гідравлічний двигун, фільтр з переливним клапаном, опори привідного барабану укомплектовани двома тензодатчиками, а натяжні гідроциліндри натяжного барабану з'єднані з гідронасосом через два пдророзподілювачі з електромагнітами, для керування якими встановлено блок управління Корисна модель відноситься до підйомнотранспортної техніки, зокрема, конвеєрного транспорту із стрічковим тяговим органом Відомий стрічковий конвеєр (див Красников В В Подйомно-транспортные машины в сельском хозяйстве - М Сельхозиздат, 1962 - 440 с), що складається із рами, приводного та натяжного барабанів, охоплюючої їх стрічки, приводної станції та пристрою для натягу стрічки Відомо також конвеєр (див А С № 1606394, МПК В 65 G 15/64), у якого для центрування слугують дефлекторні ролики та ціла система шарнірно з'єднаних тяг Внаслідок виникнення зазорів у підшипниках дефлекторних роликів та у шарнірних з'єднаннях тяг такий пристрій працює ненадійно, а стрічка конвеєра при взаємодії П торцями з дефлекторними роликами розріжеться і швидко виходять з ладу Недоліком такого конвеєра є те, що стрічка часто сходить з барабанів, а для її центрування необхідно витрачати багато робочого часу, а строк служби стрічки у такого конвеєра малий Корисної моделі ставиться завдання тяжні гідроциліндри натяжного барабана з'єднані з гідронасосом через два пдророзподілювачі з електромагнітами, для керування якими встановлено блок управління На фіг подана схема стрічкового конвеєра з пристроєм для автоматичного регулювання натягу стрічки та усування сходження її з барабанів Стрічковий конвеєр складається з приводного барабана 1 (див Фіг), натяжного барабана 2 та охоплюючої їх стрічки 3, яка може опиратись на настили або опорні ролики (на фіг не показано) Приводний барабан 1 через жорстку компенсуючи муфту 4 з'єднано з вихідним валом гідравлічного двигуна 5 Для подачі робочої рідини до пдродвигуна 5 застосовано гідронасос 6, запобіжний клапан 7, фільтр 8 з переливним клапаном 9, гідравлічний бак 10 та двопозиційний розподілювач робочої рідини 11 Підшипники 12 І 13 приводного барабана 1 опираються на тензодатчики тиску 14 і 15, за допомогою яких контролюється величина натягу стрічки Сигнали від тензодатчиків тиску 14 і 15 до блоку управління 16 за допомогою провідників На обох периферійних кінцях натяжного барабана 2 виконано ряд отворів 17 і 18 Джерела світла 19 та 20 служать для подачі світлових сигналів через отвори 17 і 18 до підвищення ДОВГОВІЧНОСТІ стрічки Поставлене корисною моделлю завдання досягається тим, що у стрічковому конвеєрі, який містить раму, приводний і натяжний барабани, охоплюючу їх стрічку, привод та пристрій для центрування стрічки, згідно корисної моделі до приводу транспортера вмонтовано гідравлічний насос, пдророзподілювач та гідравлічний двигун, фільтр з переливним клапаном, опори приводного барабана укомплектовано двома тензодатчиками, а на фотоелементів 21 і 22 ВИХІДНІ КІНЦІ ОСІ натяжного барабана 2 з'єднано з гідроциліндрами 23 і 24, які служать для зміни натягу стрічки 3 Управління роботою гідроциліндрами 23 і 24 за допомогою двох трипозиційних чотириходових з електричним управлінням пдророзподілювачів 25 і 26 Блок управління 16 з'єднано електричними СО CM CM in 5223 провідниками з фотоелементами 21 і 22, та електромагнітами гідророзподілювачів 11, 25 і 26. Живлення електродвигуна привода гідронасоса, тензодатчиків, джерел світла, блока управління здійснюється від електричної мережі, яка також на схемі не показана. Усі перераховані вище елементи стрічкового конвеєра встановлені на зварній рамі, яка на схемі не показана. Працює стрічковий конвеєр так. При вмиканні електродвигуна привода гідравлічного насоса б до електричної мережі (на схемі не показано) робоча рідина з бака 10 буде подаватися до нагнітального трубопроводу, а потім через гідророзподілювач 11 поступить до гідравлічного двигуна 5, що забезпечить обертання вихідного вала гідродвигуна 5, а через жорстку компенсуючу муфту 4 обертальний рух буде передано до приводного барабана 1. Внаслідок сили попереднього натягу стрічка 3 буде притиснена до приводного барабана 1 і почне рухатись разом з ним верхньою віткою до приводного барабана 1. Розвантаження стрічки буде здійснюватись через приводний барабан 1, а при наявності допоміжних пристроїв можливе проміжне розвантаження. Робоча рідина після гідродвигуна 5 проходить через фільтр 8 і повертається до гідравлічного бака 10. При забрудненні фільтра 8 спрацьовує переливний клапан 9, а при перевантаженнях стрічкового конвеєра, що призводить до перевищення тиску в нагнітальному трубопроводі, спрацьовує запобіжний клапан 7. Після тривалої роботи стрічкового конвеєра внаслідок витягування кордової тканини стрічки З сила її натягу знизиться. Про це вкажуть тензодатчики 14 і 15. Електричні сигнали від цих датчиків будуть поступати до блока управління 16, який подасть живлення до лівих електромагнітів гідророзподілювачів 25 і 26. Золотники гідророзподілювачів при цьому перемістяться так, що робоча рідина від насоса 6 поступить у штокові порожнини гідроциліндрів 23 і 24. Поршні гідроциліндрів будуть переміщуватись одночасно і натяг стрічки 3 буде збільшено. Тензодатчики 14 і 15 подадуть сигнал на блок управління 16, а звідти буде подано команду на відключення електро магнітів гідророзподілювачів 25 і 26. Усе це буде відбуватися без зупинки руху стрічки. У разі нерівномірної натяжки стрічки 3 по її ширині відбувається сходження її з барабана 2 . Тоді стрічка 3 перекриває, наприклад отвори 18, що розміщені праворуч барабана 2. Світловий потік від джерела світла 20 не буде надходити до фотоелемента 22, а тому блок управління 16 буде подавати живлення до правого електромагніта гідророзподілювачів 25 та лівого електромагніта гідророзподілювачів 26. Тоді робоча рідина під тиском до штокової порожнини гідроциліндра 24 і безштокової порожнини гідроциліндра 23. При цьому відбудеться перекошування осі барабана 2 на необхідну величину, а стрічка 3 зміститься по барабану 2 і отвори 18 відкриються для проходження світлових променів від джерела світла 20 до фотоелемента 22 надійде до блока управління 16 і тоді припиниться подача струму до електромагнітів гідророзподілювачів 25 і 26. Золотники електромагнітів під дією пружини стануть у середні положення і припиниться подача робочої рідини до гідроциліндрів. При сходженні стрічки 3 ліворуч в сторону отворів 17 відбувається подача робочої рідини в штокову порожнину гідроциліндра 23 та безштокову порожнину гідроциліндра 24. При цьому переміститься в сторону збільшення натягу права частина барабана 2, а стрічка 3 повернеться в середнє положення і відкриє отвори 17, що забезпечить проходження світлових променів від джерела світла 19 до фотоелемента 21. У разі виникнення збоїв у роботі блоку управління 16, обриву електричних проводів, виходу з ладу віджимних барабанів та інших несправностей спрацьовує гідророзподілювач робочої рідини 11 і перестає подача її до гідравлічного двигуна 5 а тому стрічка 3 зупиниться і пошкодження стрічку не відбудеться. Тобто автоматично буде збережена стрічка. Отже необхідний натяг стрічки та попередження сходження її з барабанів буде відбуватись автоматично, а тому надійність і довговічність роботи її буде суттєво збільшена. 5223 Фіг Комп'ютерна верстка М Клююн Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
