Формула / Реферат

Ланцюговий конвеєр, що містить приводну станцію з приводною зірочкою, натяжну станцію з натяжною зірочкою, натяжний пристрій натяжної зірочки, виконаний у вигляді гвинтової пари, з двома напрямними з повзунами, в підшипниках яких розташована вісь натяжної зірочки, та замкнений ланцюг, що охоплює приводну та натяжну зірочки, а гвинт кінематично з'єднаний з повзунами, який відрізняється тим, що гвинт гвинтової пари містить вісь, рівновіддалену від напрямних.

Текст

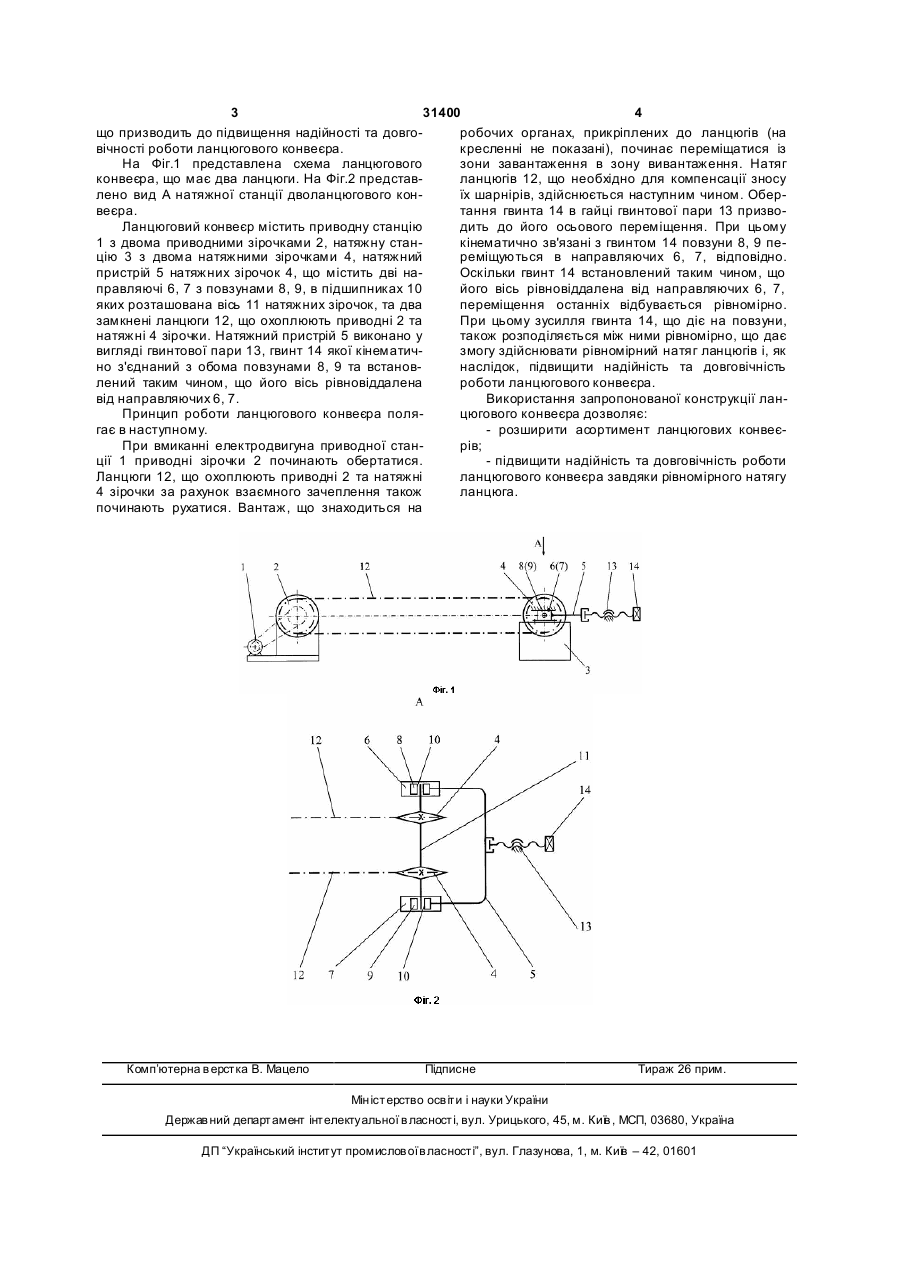

Ланцюговий конвеєр, що містить приводну станцію з приводною зірочкою, натяжну станцію з натяжною зірочкою, натяжний пристрій натяжної зірочки, виконаний у вигляді гвинтової пари, з двома напрямними з повзунами, в підшипниках яких розташована вісь натяжної зірочки, та замкнений ланцюг, що охоплює приводну та натяжну зірочки, а гвинт кінематично з'єднаний з повзунами, який відрізняється тим, що гвинт гвинтової пари містить вісь, рівновіддалену від напрямних. (19) (21) u200712432 (22) 09.11.2007 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 рік (72) ПІПА БОРИС ФЕДОРОВИЧ, UA, КОНЬКОВ ГЕОРГІЙ ІГОРОВИЧ, UA, ЛОВЕЙКІНА СВІТЛАНА ОЛЕКСІЇВНА, U A (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ, UA 3 31400 4 що призводить до підвищення надійності та довгоробочих органах, прикріплених до ланцюгів (на вічності роботи ланцюгового конвеєра. кресленні не показані), починає переміщатися із На Фіг.1 представлена схема ланцюгового зони завантаження в зону вивантаження. Натяг конвеєра, що має два ланцюги. На Фіг.2 представланцюгів 12, що необхідно для компенсації зносу лено вид А натяжної станції дволанцюгового конїх шарнірів, здійснюється наступним чином. Обервеєра. тання гвинта 14 в гайці гвинтової пари 13 призвоЛанцюговий конвеєр містить приводну станцію дить до його осьового переміщення. При цьому 1 з двома приводними зірочками 2, натяжну станкінематично зв'язані з гвинтом 14 повзуни 8, 9 пецію 3 з двома натяжними зірочками 4, натяжний реміщуються в направляючих 6, 7, відповідно. пристрій 5 натяжних зірочок 4, що містить дві наОскільки гвинт 14 встановлений таким чином, що правляючі 6, 7 з повзунами 8, 9, в підшипниках 10 його вісь рівновіддалена від направляючих 6, 7, яких розташована вісь 11 натяжних зірочок, та два переміщення останніх відбувається рівномірно. замкнені ланцюги 12, що охоплюють приводні 2 та При цьому зусилля гвинта 14, що діє на повзуни, натяжні 4 зірочки. Натяжний пристрій 5 виконано у також розподіляється між ними рівномірно, що дає вигляді гвинтової пари 13, гвинт 14 якої кінематичзмогу здійснювати рівномірний натяг ланцюгів і, як но з'єднаний з обома повзунами 8, 9 та встановнаслідок, підвищити надійність та довговічність лений таким чином, що його вісь рівновіддалена роботи ланцюгового конвеєра. від направляючих 6, 7. Використання запропонованої конструкції ланПринцип роботи ланцюгового конвеєра поляцюгового конвеєра дозволяє: гає в наступному. - розширити асортимент ланцюгових конвеєПри вмиканні електродвигуна приводної станрів; ції 1 приводні зірочки 2 починають обертатися. - підвищити надійність та довговічність роботи Ланцюги 12, що охоплюють приводні 2 та натяжні ланцюгового конвеєра завдяки рівномірного натягу 4 зірочки за рахунок взаємного зачеплення також ланцюга. починають рухатися. Вантаж, що знаходиться на Комп’ютерна в ерстка В. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Chain conveyer

Автори англійською

Pipa Borys Fedorovych, Konkov Heorhii Ihorovych, Loveikina Svitlana Oleksiivna

Назва патенту російською

Цепной конвейер

Автори російською

Пипа Борис Федорович, Коньков Георгий Игоревич, Ловейкина Светлана Алексеевна

МПК / Мітки

МПК: B65G 17/00

Мітки: конвеєр, ланцюговий
