Стрічковий конвеєр

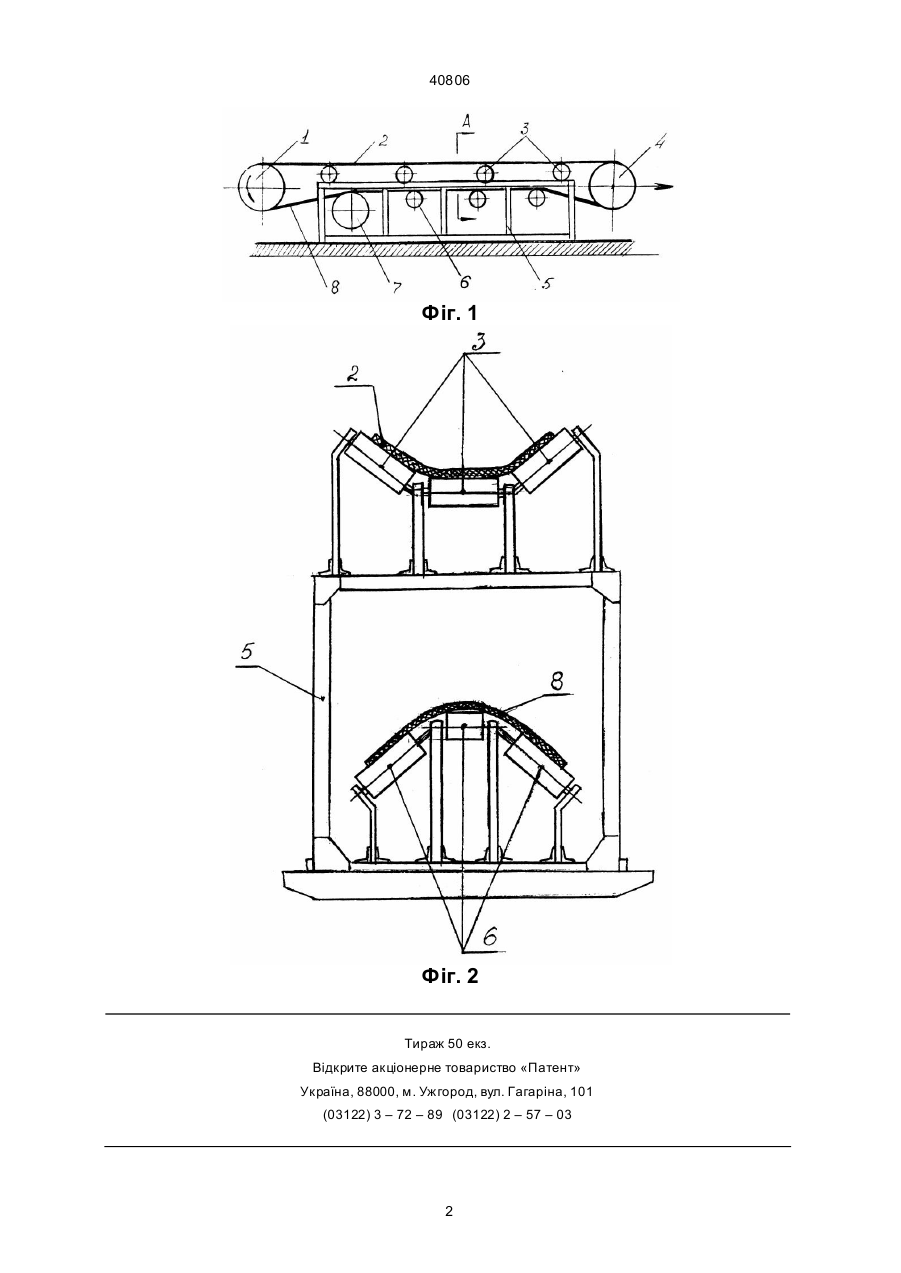

Стрічковий конвеєр, що включає нескінченну вертикальнозамкнуту гн учку стрічку, роликоопори для підтримки верхньої робочої і нижньої порожнякової гілок стрічки, приводний, відхиляючий та натяжний барабани, станину конвеєра, який відрізняє ться тим, що порожнякова гілка стрічки розташована по всій її довжині на трьохроликових опорах, крайні ролики яких мають нахил. Ю (13) 40806 (11) UA Технічний ефект від реалізації винаходу полягає в тому, що нижня порожнякової гілка, маючи випуклу фор му, виключає можливість утримання просипів на ній. Це спрощує обслуговування конвеєра, крім того така форма виключає можливість утримання людини при випадковому попаданні її на нижню порожнякову гілку. На рис.1 представлений стрічковий конвеєр. Він складається з приводного барабану 1, ро бочої гілки стрічки 2, роликоопор 3 робочої гілки стрічки, натяжного барабану 4, ста нини конвеєра 5, роликоопор 6 порожнякової гілки стрічки, відхи ляючого барабану 7, порожнякової гілки 8 стрічки. На рис.2 представлений вид конвеєра по стрілці А. Стрічковий конвеєр працює таким чином. Поступальне рушення стрічці конвеєра забезпечує привідний барабан, що приводиться у обертання електродви гуном через редуктор. Постійне натягнення стрічки забезпечуєть ся натяжним пристроєм. Роликоопори 3 робочої гілки 2 забезпечують їй жолобчату фор му для надійного транспортування сипучих і кускових матеріалів. Роликоопори 6 дають порожняковій гілці 8 випуклу форму по всій її довжині, що виключає можливість утримання просипів на ній, спрощує обслуговування конвеєра, знижує важкість травматизму при випадковому попаданні людини на порожнякову гілку, оскільки виключає транспортування його у бік натяжного барабана на випуклій поверхні стрічки. У порівнянні з прототи пом дана конструкція конвеєра дозволяє підвищити безпеку і поліпшити умови роботи обслуговуючого персоналу. (19) Винахід відноситься до транспортних засобів безперервної дії для переміщен ня сипучи х і кускових матеріалів. Найбільш близьким технічним рішенням, вибраним як прототип, є стрічкові конвеєри існуючих конструкцій. (Конвейеры. Справочник. Р.А. Волков и др. Под общ. ред. Ю.А. Пертена. Л.: Ма шиностроение, Ленинград, отд-ние, 1984, с.80207). Ці конвеєри мають в своєму складі нескінченну вертикальнозамкнуту гнучку стрічку, роликоопори для підтримки верхньої робочої і нижньої порожнякової гілок стрічки, привідний барабан і натягач. У конвеєрів цих конструкцій нижня порожнякова гілка підтримуєть ся горизонтальними суцільними роликоопорами, що приводить до уловлювання нею просипів. Це ускладнює обслуговування і не виключає можливості попадання людини на порожнякову стрічку, з якої потерпілий не може зробити екстрене відключення конвеєра. Задачею винаходу є удосконалення конструкції стрічкового конвеєра, що дозво лить спростити його обслуговування, підви щити безпеку і поліпшити умови праці обслуговуючого персоналу. Поставлена задача досягається тим, що стрічковий конвеєр, який включає нескінченну вертикальнозамкнуту гн учку стрічку, роликоопори для підтримки верхньої робочої і нижньої порожнякової гілок стрічки, привідний, відхиляючий та натяжний барабани, ста нину конвеєра, порожнякова гілка розташована по всій її довжині на трьохроликових опорах, крайні ролики яких мають нахил, що забезпечує ви пуклість цієї стрічки. А ____________________ 40806 Фіг. 1 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
