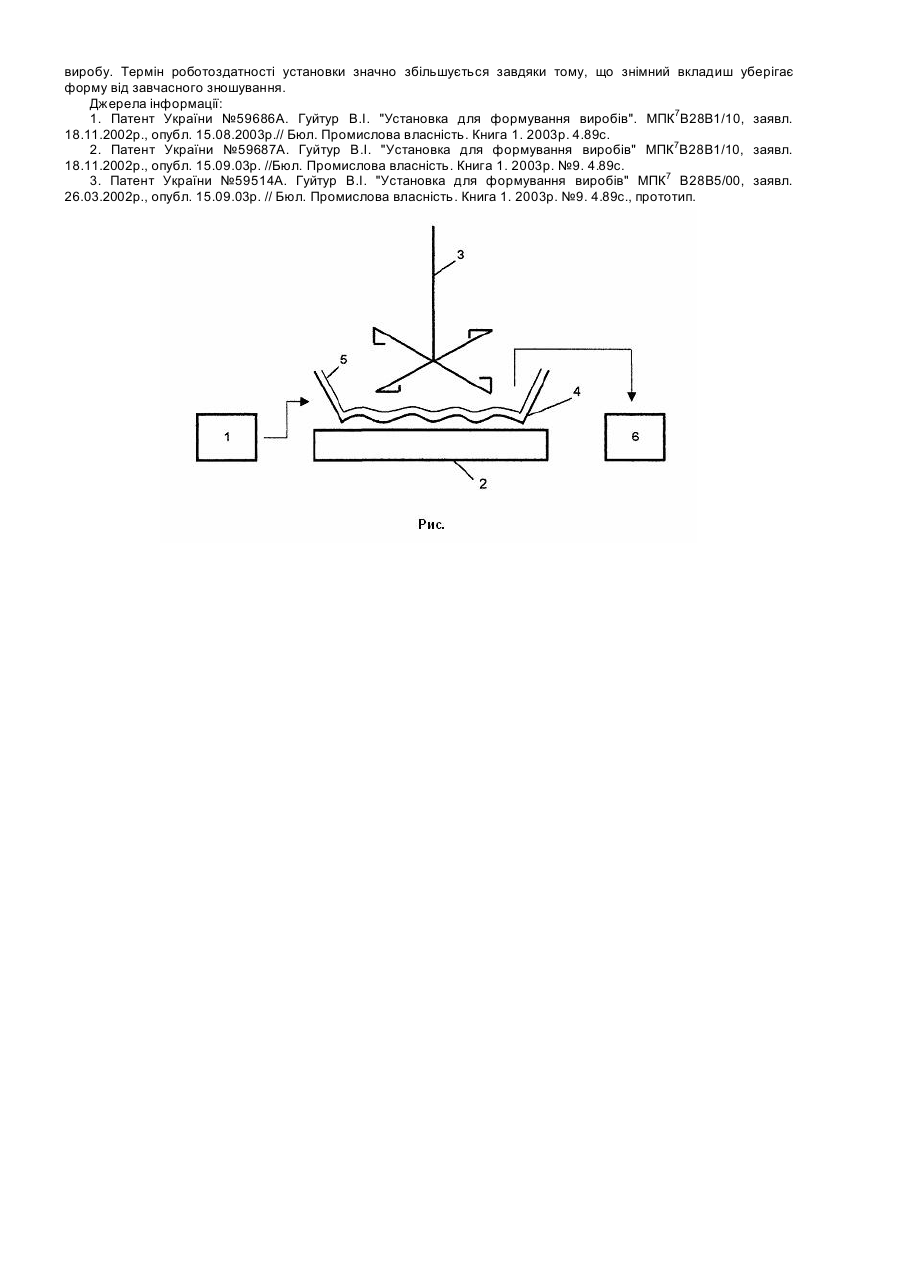

Установка для формування виробів з бетонної суміші

Установка для формування виробів з бетонної суміші відноситься до обладнання для виробництва фасонних фермових виробів і може бути використана при виготовленні пам'ятників, декоративних огорож, виробів садовопаркової архітектури, будівельних виробів, таких як тротуарна, облицювальна, підлогова плитки, сходинки, підвіконня та інш. Відома установка для формування виробів, яка включає вакуум-камеру, установлену на віброплощадці, форму, насадку, кришку зі штампом і механізм вертикального переміщення кришки. Механізм вертикального переміщення кришки зі штампом виконаний у вигляді розтягнутого вертикально установленими пружинами прогумованого чохла, верхня кромка якого наглухо закріплена до кришки по її периметру, а нижня забезпечена еластичною прокладкою [1]. Установка призначена для виготовлення виробів з бетонної суміші складної конфігурації і не може бути використана для виготовлення великогабаритних виробів як пам'ятники, огорожі та інш. Відома також установка для формування виробів, яка включає вакуум-камеру, вібратор, форму, кришку зі штампом і механізм вертикального переміщення. Кришка вакуум-камери має центральний отвір, над яким з зовнішньої сторони установлений ковпак, а з внутрішньої - штамп у вигляді кільця [2]. До недоліків цієї установки відноситься те, що вона також призначена для виготовлення невеликих за розмірами виробів складної конфігурації і її недоцільно використовувати для виготовлення великогабаритних бетонних виробів. Найбільш близьким технічним рішенням, вибраний як найближчий аналог є установка для формування виробів, яка містить вібростіл, штамп, механізм вертикального переміщення штампа, формуючий механізм та форми. Установка оснащена формуючим пристроєм у вигляді штампа з ребрами, нижня і бокові поверхні якого покриті полімерним матеріалом, який вертикально переміщується гідроприводом і розміщений над верхньою робочою стрічкою транспортера, обмеженого бортами, які переміщуються над поверхнею вібростола, а під нижньою стрічкою транспортера розміщені щітки для очистки стрічки. Установка також оснащена розпилювачем та лотками для видалення відходів, які з'єднані між собою стрижнями, шарнірно закріплені і забезпечені вібратором [3]. Установка призначена для виготовлення виробів на поточній лінії. Полімерний матеріал, яким покриті нижня і бокові поверхні формуючого пристрою, є незнімний і використовується для того, щоб робочий матеріал, з якого виготовляють вироби, не прилипав до форми. Таку установку також недоцільно використовувати для виготовлення вищевказаних великогабаритних виробів. В основу корисної моделі поставлена задача удосконалити установку так, щоб із технологічного процесу виключити громіздкі та затратні операції шліфування та полірування готових виробів та підвищення їх якості. Технічний результат досягається завдяки тому, що у відомій установці для формування виробів з бетонної суміші, яка містить механізм переміщення, вібростіл, формуючий механізм та форму для формування готових виробів, форму оснащують знімним полімерним вкладишем з гладкою глянцевою поверхнею. Як полімерний матеріал для вкладиша використовано полістирол, або: поліпропилен, поліетилен, полівінілхлорид, полікарбонат, поліетилентерефталат та інш. Знімний вкладиш з полімерного матеріалу використано як глянсувальник поверхні бетонного виробу. Завдяки цьому виключається утворення повітряних раковин на поверхні бетонного виробу, що сприяє підвищенню його якості. Крім того, установка оснащена піддоном, розміри якого відповідають розмірам виробу, який на нього установлюється. Тоді форма легко знімається з виробу, так як при установленні виробу на піддон форма нависає над ним і тому легко знімається з виробу, зайвий раз не ушкоджуючи його, що також сприяє отриманню якісного виробу. Порівняльний аналіз з найближчим аналогами дозволяє зробити висновок про те, що заявлена корисна модель відрізняється від відомих оснащенням форми знімним вкладишем з полімерного матеріалу. З одного боку вкладиш захищає форму від завчасного зношування, а з другого, що є головним, використовується як глянсувальник поверхні виробу. Завдяки використанню властивості вкладиша як глянсувальника відпала необхідність у шліфуванні та поліруванні готового виробу. Якість глянцю не уступає глянцю, отриманого при поліруванні виробу. Другою відмінністю є використання піддону, розміри якого відповідають розмірам виробу. Технічна сутність і принцип роботи запропонованої установки для формування виробів з бетонної суміші пояснюється рисунком. Установка містить механізм переміщення 1, вібростіл 2, формуючий механізм 3, форму 4 зі знімним вкладишем 5, піддон 6. За допомогою механізму горизонтального переміщення 1 форму 4 з полімерним вкладишем 5 установлюють на вібростіл 2. Формуючим механізмом 3 заповнюють форму бетонною сумішшю і піддають горизонтальному віброущільненню для ущільнення бетонної суміші. Якість готового виробу залежить від якості ущільнення бетонної суміші. Використання горизонтального віброущільнення зменшує можливість утворення повітряних раковин на поверхні готового виробу і, тим самим, підвищує його якість. Після ущільнення бетонну суміш витримують у формі до отвердіння, потім переносять на піддон 6, перевертають її і знімають форму. Бетонну суміш разом зі знімним вкладишем витримують до повного отвердіння і висихання, після чого знімають вкладиш. Поверхня готового виробу після зняття вкладиша набуває природний глянцевий вигляд. Тобто, вкладиш у цьому випадку виконує роль глянсувальника. Знімний вкладиш можна використовувати багаторазово. Попередньо перед установкою у форму його очищають від залишків бетону, обробляють 5%-ним розчином соляної кислоти, промивають водою та насухо просушують. Таким чином, запропонована установка для формування виробів з бетонної суміші має переваги перед відомими установками. Завдяки оснащенню форми знімним полімерним вкладишем виключено дві громіздкі трудо- і енергозатратні операції шліфування та полірування готового виробу. Горизонтальне ущільнення бетонної суміші покращує якість ущільнення, зменшує можливість утворення повітряних раковин на поверхні готового виробу. Термін роботоздатності установки значно збільшується завдяки тому, що знімний вкладиш уберігає форму від завчасного зношування. Джерела інформації: 1. Патент України №59686А. Гуйтур В.І. "Установка для формування виробів". МПК7В28В1/10, заявл. 18.11.2002р., опубл. 15.08.2003р.// Бюл. Промислова власність. Книга 1. 2003р. 4.89с. 2. Патент України №59687А. Гуйтур В.І. "Установка для формування виробів" МПК7В28В1/10, заявл. 18.11.2002р., опубл. 15.09.03р. //Бюл. Промислова власність. Книга 1. 2003р. №9. 4.89с. 3. Патент України №59514А. Гуйтур В.І. "Установка для формування виробів" МПК7 В28В5/00, заявл. 26.03.2002р., опубл. 15.09.03р. // Бюл. Промислова власність. Книга 1. 2003р. №9. 4.89с., прототип.
